本文在深入研究橋梁
隧道檢測、監測及現有管理信息系統的基礎上，詳細介紹了橋梁隧道健康檢測與智能管理系統的主要功能模塊，并對橋梁隧道健康檢測與智能管理系統的發展前景做了較全面的分析。
1.國內外研究現狀
橋梁管理信息系統研究最早出現在美國，在上世紀70年代初，美國建立了世界上第一個橋梁信息系統—— 國家橋梁檔案數據庫(PONTIS前身)，進行全國橋梁相關資料的收集和整理 。經過30多年的發展和充實，目前PONTIS已成為能記錄、存儲、更新和統計所有橋梁各項數據的橋梁數據庫系統，同時還能對國家公路橋梁作出評定，并對候選項目進行優先排序，為橋梁重建和維修計劃提供輔助決策。另外，美國許多較大的州，如紐約州、賓州、佛羅里達州等均自行開發了適合其自身需求與制度的橋梁管理系統。與此同時，其他一些國家也開發了各具特色的橋梁管理信息系統，如丹麥的DANBRO、芬蘭的國家公路署管理系統、英國的NATS、加拿大的阿爾伯塔省橋梁管理系統、日本的MICHI等。
我國的橋梁信息管理系統研究始于80年代中期，交通部、四川省、上海、北京等公路科研機構最早開始橋梁管理系統的研究工作，并開發了各自的公路橋梁管理系統，如交通部公路科研所開發的“中國公路橋梁管理系統(CBMS)” ，同濟大學研發的“上海市城市橋梁管理系統”，浙江大學交通工程研究所研發的“文暉大橋斜拉橋健康檢測評估管理系統”等。
目前隧道管理信息系統的開發偏重于項目級管理系統，如我國的青海馬平隧道的綜合監控運營管理系統，成功嶺高速公路隧道監控系統，秦嶺終南山隧道監控系統等。此外，對隧道管理信息系統的開發結構比較單一，只要集中于隧道環境量及機電設備的監控系統上，對開發網絡級的功能齊全的隧道養護與智能管理系統較少。
2
橋隧檢測與管理信息系統
建立橋梁隧道健康監測與管理系統是為使橋梁隧道管理者全面、準確掌握橋梁隧道的工作技術狀態，直觀了解現有橋梁隧道的過去、當前和將來若干年內的營運狀況，并對橋梁隧道的技術狀況、服務水平做出正確評價，提出相應的養護、維修措施的管理工具，使管理者能合理安排有限的養護資金，及時、經濟和有效地對橋梁隧道實施養護和維修，達到延長橋梁隧道使用壽命，充分發揮橋梁隧道的營運效能，確保交通運輸安全通暢的目的 。因此，橋梁隧道管理系統除應提供數據庫管理和資料統計分析外，還應管理路網上所有橋梁隧道進行評價分析、維修方案優選、養護維修費用計算等。對于一個路網級橋梁隧道管理系統，其主要功能模塊如圖1所示。

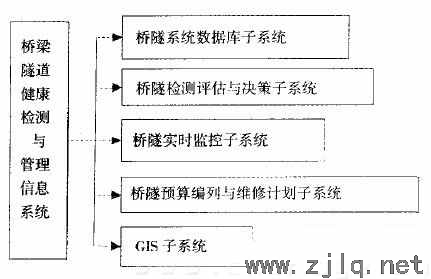

圖1 橋梁隧道管理系統功能模塊示意圖
2.1 橋梁隧道系統數據庫子系統
橋隧檢測與管理系統數據庫是規范化、系統化的收集橋梁隧道所有靜、動態資料，其功能是對橋隧的基本參數進行描述以便為橋隧后續的狀態評估及概預算提供數據基礎。數據庫子系統主要包括橋梁隧道的基本資料、檢測資料、監測資料、養護維修資料、交通事故資料及維修方法及單價資料等。
2.2 橋隧檢測評估與決策子系統
橋隧檢測的目的是通過發現構件劣化和變形狀況，對橋隧的安全性、耐久性和功能適應性等進行評估，以便對橋梁隧道進行相應的養護維修。由于橋梁隧道不同的劣化構件，構件不同的劣化位置、程度和范圍，對橋梁隧道整體結構及交通安全均會產生不同程度的影響。因此，橋隧檢測評估與決策子系統至少應包括：① 檢測項目;② 劣化狀況描述;③ 檢測評分標準;④ 維修數量等。
在橋隧檢測評估與決策子系統中，針對橋隧不同檢測方式應有相應的空白記錄表，記錄每次檢測時間、檢測單位及檢測內容等。在對具體評估構件的劣化程度進行描述時，應包括對劣化程度、劣化范圍、劣化對該構件的重要程度或?qū)Y(jié)構及行車安全的重要性進行描述。此外，進行構件劣化程度記錄和描述時，除能進行文字描述外，檢測評估系統還應能讓使用者使用圖形組件直接描繪構件的劣化示意圖，并加入對應的照片和說明資料，為橋隧養護工程師和管理者提供清楚詳細的構件劣化狀況。
根據橋隧檢測結果，結合系統數據庫中橋隧的基本信息，利用系統中的專家職能評估功能對結構的破損情況進行技術評價，并提出養護、維修方案和風險處理措施，同時根據記錄的維修項目和工作量進行維修費用預算，供決策者參考。
2.3 橋隧買時監控子系統
橋隧實時監控子系統是通過設置在橋隧中的數據采集系統自動采集橋隧的各個狀態參數，并對采集到的信息進行數據分析處理以分析橋隧的健康狀況，監控系統周期性地將分析結果與規定的安全標準做對比，當監測結果超過某一程度時，系統自動發出警報，提醒維護工程師。
橋梁結構實時監測的主要內容包括：幾何監測;荷載監測;靜動力反應監測;環境監測。隧道實時監控包括隧道變形監測及隧道內環境量監測，變形監測主要內容有：隧道襯砌變形;路基下沉;襯砌單元間裂縫開展;襯砌單元的相對沉降。隧道內環境量監測主要包括：① 全隧道通風、照明、消防和通信設備的運行狀況監測;② 全程氣溫、煙霧濃度監測;③隧洞內外亮度監測;④ 各測點的CO、VI監測;⑤隧道交通狀態監測等。
對大型橋隧工程建立實時監控子系統可以隨時了解橋隧的運行情況，及時發現監控對象的隱患，從而有針對性的進行維護管理，延長橋梁隧道的使用壽命，降低維修成本;此外，還可以有效地避免由于監管不及時造成的惡性結構安全事故，避免造成重大的生命財產損失。
2.4 橋隧預算編列與維修計劃子系統
橋梁隧道的養護維修經費及養護人員等資源有限，每年可辦理的維修預算有其定額，為有效的利用有限的經費并保證管理域內橋隧暢通并安全運行，橋隧管理系統中的預算編列與維修計劃子系統即可根據橋梁隧道劣化構件維修的緊迫性，計算預算額度內的維修項目?jī)?yōu)選順序，進行整體性維修優選排序，制定年度維修計劃，使預算分配最佳化。橋梁隧道預算編列與維修計劃子系統是利用數據庫中的檢測評估構件劣化所需的維修數量、已完成的維修數量、維修方法及單價等資料，自動編制、管理和打印維修預算，并制定下年度的橋梁隧道養護維修計劃，其能實現的功能有：
(1)能將維修資料輸入數據庫，并能計算維修總經費。
(2)能制定年度檢測、維修計劃，包括定期檢測、特殊檢測的時間安排、所檢橋隧數據信息。
(3)維修預算不足時，能按構件維修的緊迫性及整體性優選順序，排列年度維修預算。
(4)能監控維修工作的執行， 當維修工作完成后，能夠重新計算維修項目?jī)?yōu)選排序。
(5)對需分年維修的項目，能提供預算編列模塊尚待辦理的維修數量，合并編列年度預算。
2.5 GIS子系統
地理信息系統(Geographic Information Systems，簡稱GIS)是20世紀60年代開始迅速發展起來的地理學研究新技術，是一門集計算機科學、信息學、地圖學等多門科學為一體的新興學科，是以采集、存儲、管理、分析和描述整個或部分地球表面與空間和地理分布有關的數據的空間信息系統。橋梁、隧道等基礎設施具有明顯的地理信息特性，因而是最早運用GIS的領域之一 。
GIS在橋梁隧道管理系統中的作用主要有：
(1)利用G1S技術和面向?qū)ο蟮某绦蛟O(shè)計方法，建立橋梁隧道靜態、動態數據與空間位置的連接，實現屬性數據和空間數據的雙向查詢。
(2)建立隧道內部各種機電設備的空間信息與屬性信息及其設備之間的信息相互關聯，實現在電子地圖上對各種機電設備對象進行查詢、狀況顯示、設備故障閃爍等。
(3)通過電子地圖中的鷹眼功能協助隧道內部空問的快速定位，從整體上把握隧道的布局和設備的具體地理位置，并可放大查看隧道內部的相關情況。
(4)利用GIS提供的強大的數據采集和編輯功能，能方便的將各種圖形數據輸入，還可以從其他數據庫系統或電子表格處理系統中拷入。GIS技術與橋隧管理信息系統的結合已成為橋梁隧道管理技術發展的趨勢，橋梁隧道管理系統依靠GIS這一強大的數據平臺，可以有效地處理更為復雜的橋梁隧道管理問題，在全區域甚至全國范圍內形成全局性網級管理系統。
3.橋隧健康檢測與智能管理系統的發展前景
一套完善的橋隧智能管理系統可以實現巨大的經濟效益和社會效益。
(1)橋梁隧道的建設費用巨大，每年的維護和管理費用也不菲，如果未能達到設計使用壽命，將為國家?guī)?lái)巨大的經濟損失。應用橋隧健康檢測與管理系統不僅能有效延長橋梁隧道的使用壽命，大幅降低建設成本、養護成本和管理成本，還可有效避免突發事故造成的巨大經濟損失。
(2)應用橋隧管理系統可加強對交通的疏導和控制，從而大大提高橋梁和隧道的暢通程度，提高交通流量，減少車輛在橋梁和隧道內的滯留時問和剎車次數。這不僅可以減少政府通過建設新的道路來緩解交通壓力的市政建設成本，還可以減少橋梁隧道內汽車的油耗量，保護環境。
(3)應用橋隧健康檢測與管理系統可以提高市政設施的監管效率，加大監管力度和廣度;同時通過建立標準和規范與已具備的信息系統、相關的系統鏈接和共享信息，建立起合理的政府管理服務過程與機制，從而促進政府職能部門協同工作的效率，有效的降低政府管理成本。
(4)橋隧健康檢測與管理系統的使用可以避免由于監管不及時而造成的惡性結構安全事故的發生，進而避免對人民生命財產安全、城市經濟活動和社會秩序造成的重大負面的社會影響和政治影響。
(5)一套完善的橋隧健康檢測與管理系統是集橋梁隧道檢測、監測和管理于一體的具有系統性和全面性的管理系統，功能齊全，信息化和自動化高，有利于各管理部門和相關單位、下屬單位共享信息資源，提高市政設施監管的整體效率，還可以避免對信息系統重復投資以及防止投資失敗，降低政府成本。
4.結語
橋梁隧道健康檢測與智能管理信息系統的研制與應用使得橋梁隧道的養護狀況得到了長足的發展，管理手段也發生了根本變化，橋梁隧道的養護與管理逐漸趨于規范化、制度化和標準。然而，目前橋梁隧道的管理信息系統仍存在不少問題，現有的管理系統結構單一，沒有充分利用現在發達的網絡技術實現信息快速傳遞、資源共享等。此外，大多數管理系統只是針對項目級上的橋梁或隧道，缺乏一個包括道路、邊坡、隧道、橋梁等管理交通網絡的大型綜合網絡級管理信息系統，建立一套完善基于WEB的大型綜合交通管理信息系統必能實現巨大的經濟效益和社會效益。
參考文獻：
韓大建、顫全勝、陳晨，橋梁管理系統的一般結構剖析[J]，華南理工大學學報(自然科學版) 2002 3O(12)：3l一35。
李昌鑄，公路橋梁管理系統(CBMS2000)的開發與應用[J]，公路交通科技，2003 2 (2O)：84—90。
項貽強、汪勁豐、王暉等，大型橋梁與隧道工程健康監測與評估管理系統的研究[J]，華東公路 2006 2：3—6。
李有豐、林安彥，橋梁檢測評估與補強[M]，北京：機械工業出版社 2003：385—415。
張寧勇、王君杰等，基于GIS技術的橋梁隧道管理系統分析與研究[J]，華東公路 2001 3：3—7。
