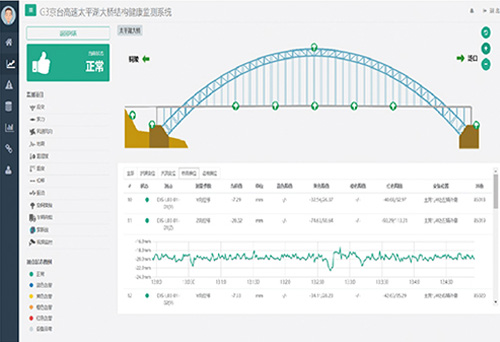

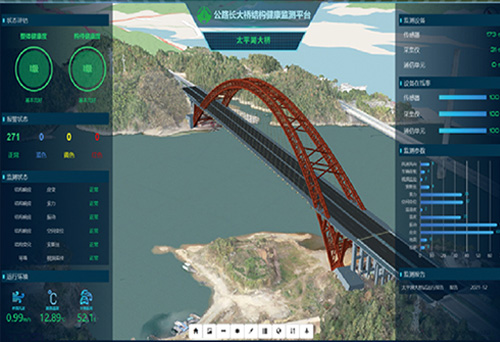

基安云·橋梁健康智能監測及預警平臺

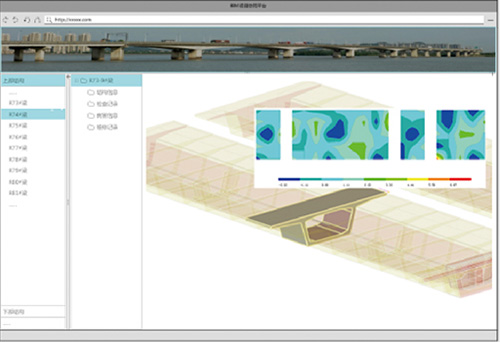

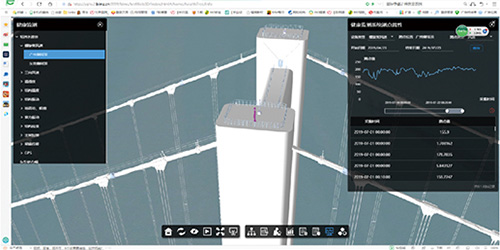

橋梁健康監測系統實現了由單一系統到云平臺集成的轉變,采用BIM+數據可視化技術建立了大橋多維場景可視化模型,健康監測系統與BIM結合,數據采集延時由原來的分鐘級提高到秒級,用戶軟件采用B/S+APP,可隨時隨地訪問系統,實現原始數據追溯、對比分析、相關性分析、概率分布分析、頻譜分析、疲勞分析、自動統計報表、健康度評估、設備自診斷等多項功能,同時通過短信、APP、微信推送等多種方式實現大橋安全及系統運行異常實時報警。
基安云·隧道安全智能監測系統
系統介紹
基安云·隧道安全智能監測系統把智能化感知、云計算、預警監測、施工狀態評估分析結合起來,形成具備包括綜合信息接入、智慧預警聯動、快速精確處置、資源信息共享互用、綜合決策支持的智能服務功能。隧道安全智能監測系統利用七大模塊,通過全新的動態風險評估方法,綜合超前地質預報、監控量測、環境監測三項,采用新型管理指標,為監測系統建立起了一套切實可行的綜合預警管理指標和綜合預警管理等級及對策。

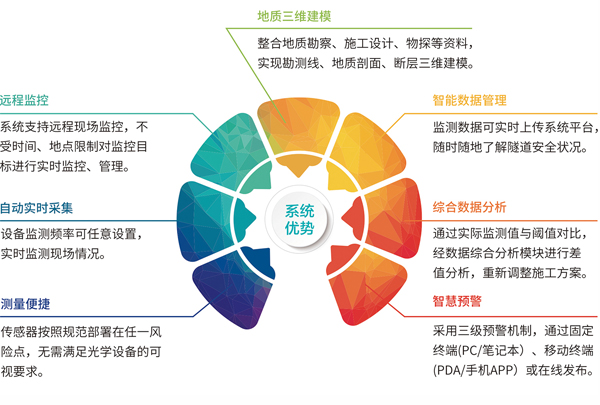

系統優勢

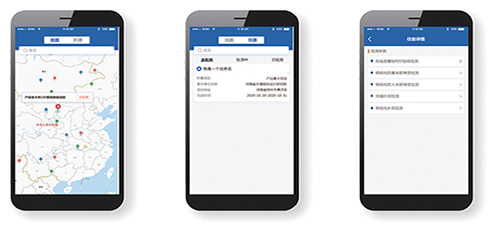

隧道安全智能監測系統以可視化的方式式利用電腦、平板或手機APP等將監測結果及三級預警級制呈現給相關人員,實現隧道施工安全智慧預警。

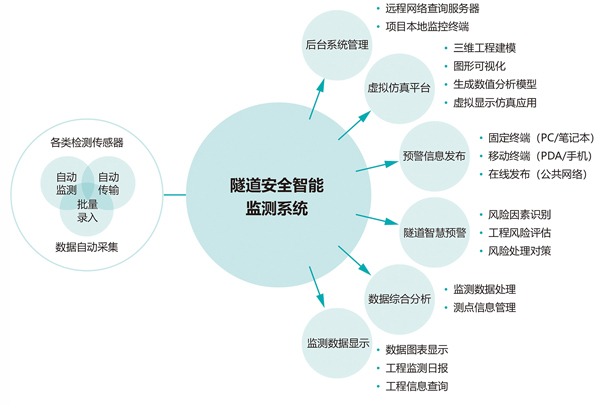

系統架構
七大功能模塊

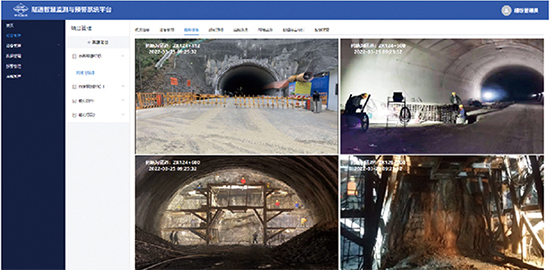

智能攝影攝像模塊 采集隧道施工影像并傳輸至系統終端,監控掌子面及隧道施工情況,以對于突發事件進行溯源。 | 超前地質預報模塊 檢波器將采集反射波在系統中進行信號的放大、數字采集和處理。 |
監控量測模塊 采集圍巖變形監測子模塊監測參數、巖體力學子數模塊監測參數、支護結構力學子模塊監測參數。 | 環境監測模塊 利用采集傳感器,對有害氣體、煙塵濃度、風速、噪聲和爆破震動等參數進行實時監測。 |
數據綜合分析模塊 將隧道各類參數監測數據進行綜合判斷,進行差值分析,得出綜合管理指數值。 | 智慧預警模塊 通過模塊的數據相互關聯,相互結合,進行比較分析,通過綜合管理指標值,對施工安全實時預警。 |

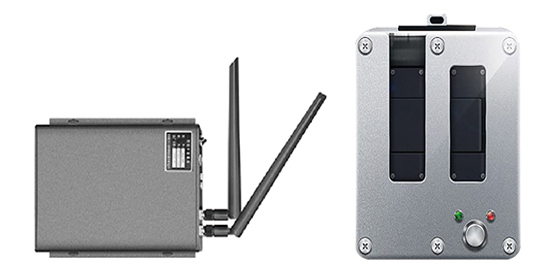

無線傳輸模塊 將各類監測設備與無線傳輸模塊相連接,把監測數據通過無線傳輸系統,實時傳輸?shù)剿淼乐腔郾O(jiān)測與預警系統。 |
案例介紹

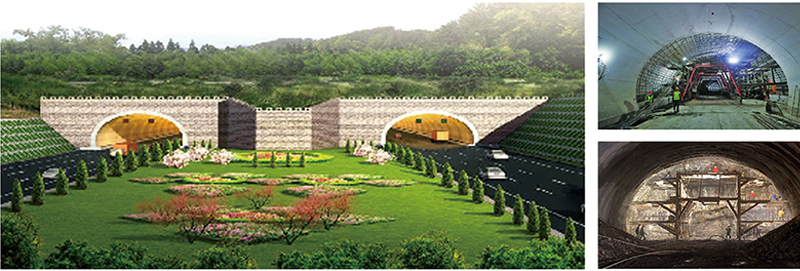

新建遵秦公路工程,左洞全長5342米,右洞全長5386米
隧道智慧監測與預警系統應用于鵓塘溝隧道進行了超前地質預報、隧道監控量測、隧道環境的綜合監測。根據綜合預警管理指標,綜合預警管理等級及對策,提出預警方案,保證了隧道施工安全,提高施工效率、縮短工期,為建設單位和施工單位帶來了較大的經濟效益。
監測內容
監控量測:地表沉降、拱頂下沉、周邊位移

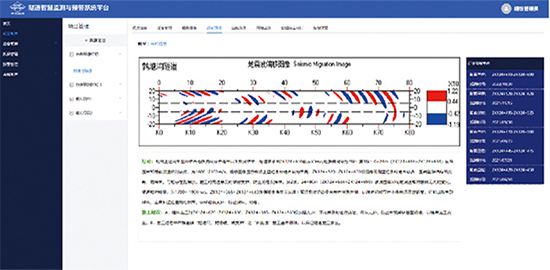

超前地質預報:不良地質體的分布及性質、斷層及其破碎帶的預報

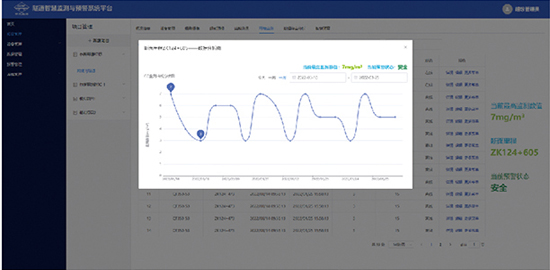

隧道環境監測:風速、氧氣濃度、一氧化碳濃度、二氧化氮濃度等

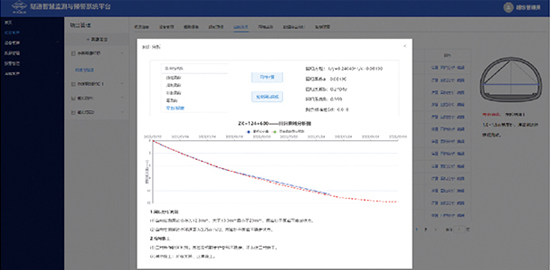

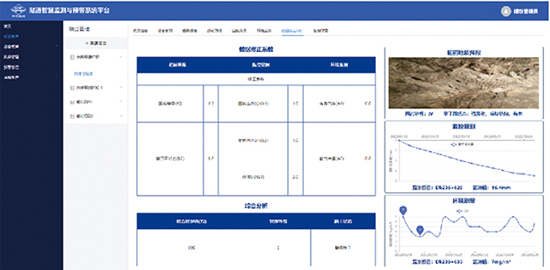

隧道安全狀態綜合分析結論
根據隧道智慧監測與預警系統,綜合隧道各監測參數分析得出綜合管理指標YJ為132,隧道綜合預警管理等級應為三級,綜合判斷分析出隧道施工狀態為正常施工。
典型業績
1、贛韶鐵路隧道質量檢測項目
2、濱綏鐵路牡丹江至綏芬河段隧道襯徹檢測
3、既有杭深線天池山隧道結構安全監測
4、湘西武陵山大道廖家沖隧道試驗檢測服務
5、新建哈牡客專隧道質量安全檢測、監測項目
6、新建牡佳客專隧道質量安全檢測、監測項目
7、烏魯木齊市軌道交通2號線一期工程質量檢測服務
8、新建珠機城際拱北至橫琴段施工質量檢測
9、京秦高速公路遵秦段B7標隧道質量安全監測
10、平贊高速公路隧道2022年定期檢查
11、鶴哈高速A4-3標隧道質量安全綜合監測
