在所有的地質災害中,除地震災害外,崩、滑、流災害是最為嚴重的,以分布廣、災發性和破壞性強,具有隱蔽性及容易鏈狀成災為特點,每年都造成巨大的經濟損失和人員傷亡。
據統計數據顯示,滑坡災害是我國主要地質災害類型,天災無法左右,但在科技越來越發達的今天,我們可以通過技術手段更好地預警,防患于未然。健康監測——智能監測勢在必行!!!
邊坡監測主要內容
邊坡監測具體內容選擇,應根據邊坡的等級、巖(土)性質、地質條件、氣候條件、支護結構特點等綜合考慮。
一般情況邊坡監測內容:表面位移、地表裂縫、深部位移、邊坡應力、地下水、降雨量及滲流監測、支護結構的應力及應形監測等。

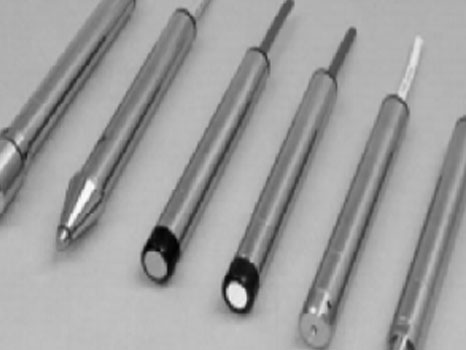

部分監測設備

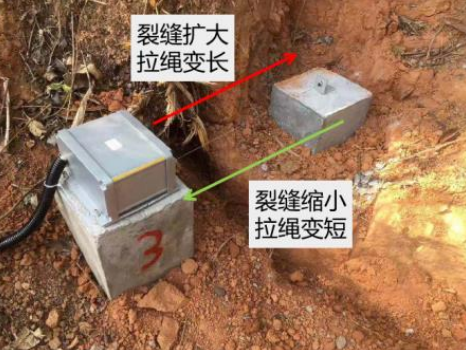

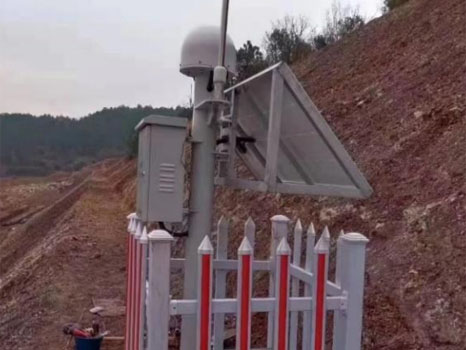

北斗/GNSS(地面位移) | 拉繩式裂縫計 | 地下水壓/水量監測計 |

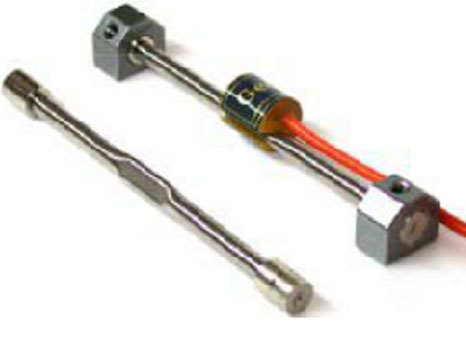

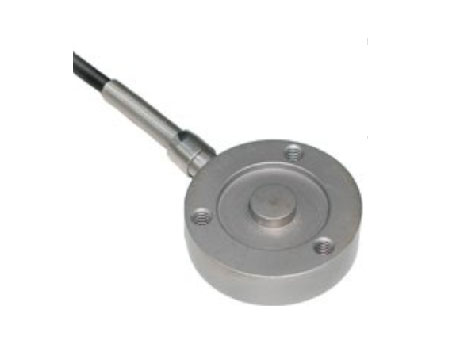

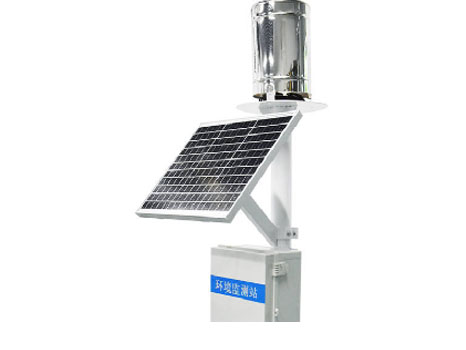

支擋結構內力監測計 | 雨量監測計 | 邊坡應力監測計 |

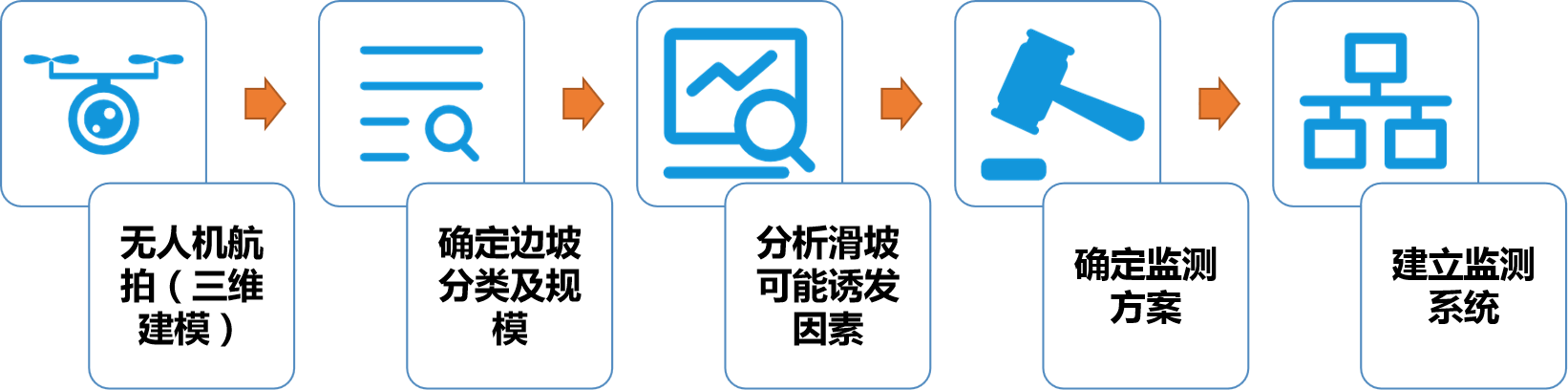

邊坡智能監測系統項目工作流程
“云網邊端”邊坡智能監測系統組成
監測傳感器 → 數據采集 → 數據傳輸網絡 → 監測云平臺/監控中心

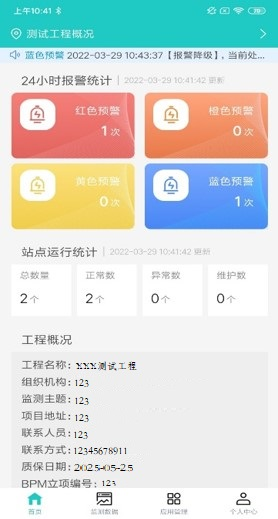

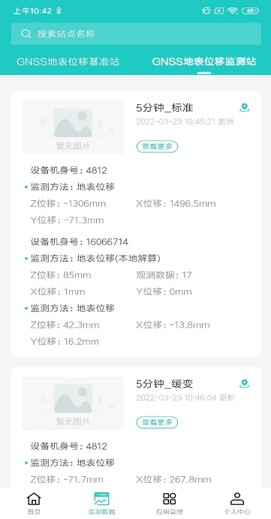

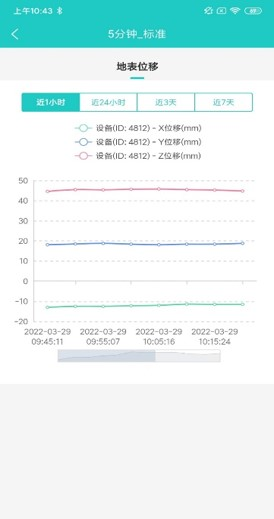

邊坡智能監測系統用戶移動端界面
通過移動端的應用,使得管理人員可以隨時隨地掌握項目現場最新的實時數據、設備狀態信息等;同時,也可以快速響應一線人員的日常運維和巡視 / 巡檢的作業需求。
邊坡智能監測系統亮點之一 “天、空、地一體化”

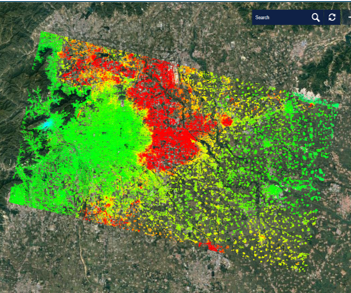

INSAR空間位移監測
監測范圍廣,監測受環境因素影響小,且能直觀反映一段時間以來的邊坡變化趨勢。

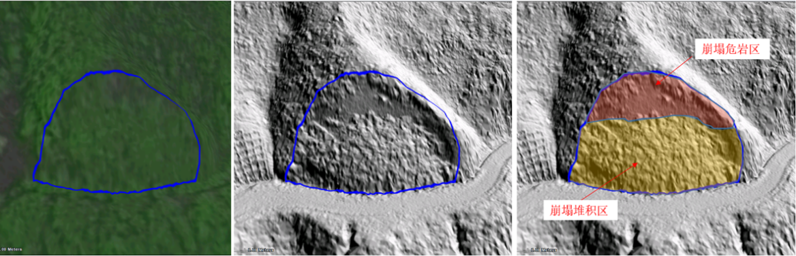

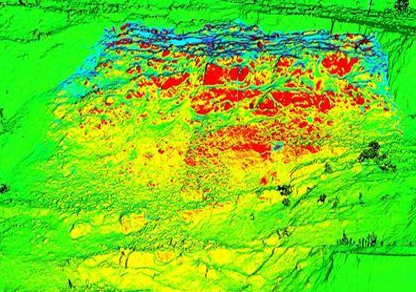

機載激光掃描儀云建模
采用機載激光掃描(LiDAR)技術,在小型飛機或直升機上搭載激光掃描儀、獲取高精度數字模型,去除植被后可清晰鑒別山體表面“損傷”。
通過各種監測方法的優勢互補, 實現大范圍或重點區域滑坡隱患的中長期監測預警。
衛星監測(天)
多時相衛星光學遙感監測 時序星載InSAR監測
航空監測(空)
多時相機載LiDAR滑坡監測 多時相無人機航拍滑坡監測

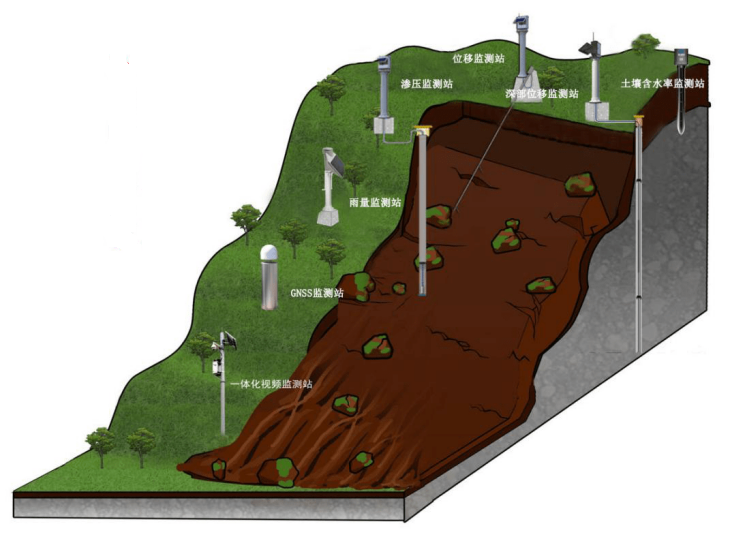

地表及坡地監測(地)
布設地面?zhèn)鞲衅骱推麦w內部傳感器對邊坡進行精準密集監測,根據監測結果在災害實際發生前發出預警信息,以保障受威脅人員的生命財產公全。

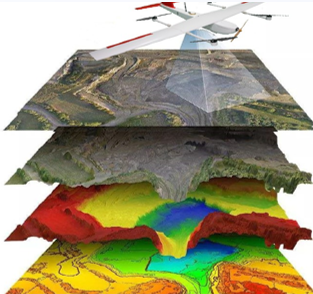

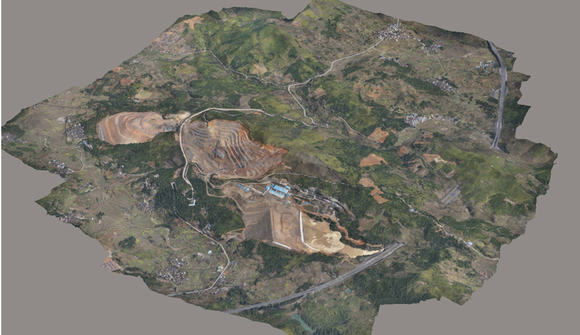

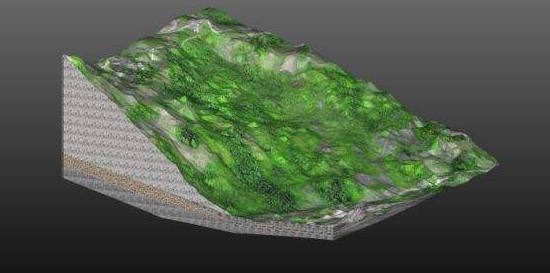

三維可視化模型
建立邊坡精細化三維模型,依托三維可視化、影像變化監測等先進技術,將海量的地質災害數據直接顯示,實現了地質災害海量數據的可視化集成模型。

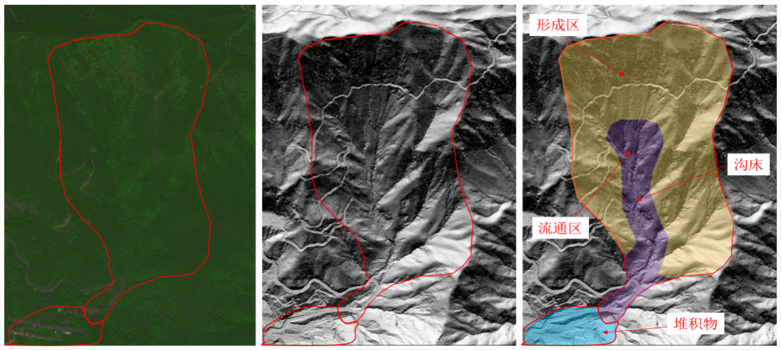

地災模擬
建立邊坡三維地質模型并模擬地表運動進行災害分析,為應急方案提供數據支持。

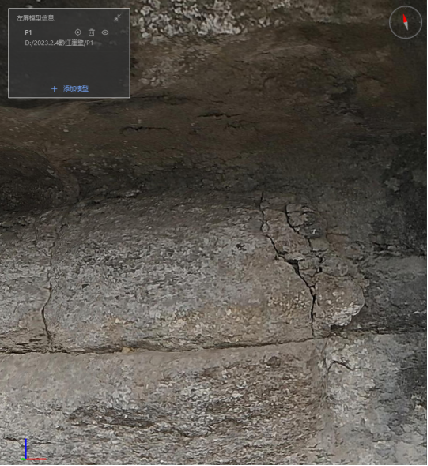

精細化分析
危巖監測,對細節和角度進行分析,科學合理制定運維方案。
邊坡監測項目案例

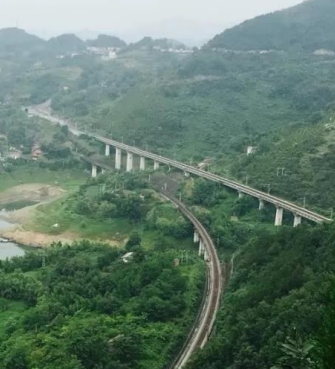

安康鐵路邊坡安全監測 | 福建永安地災安全監測 |

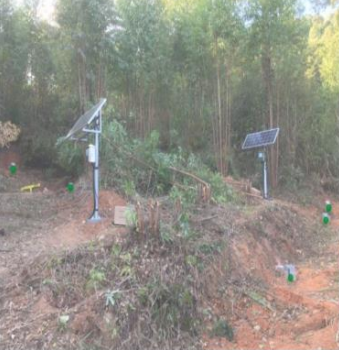

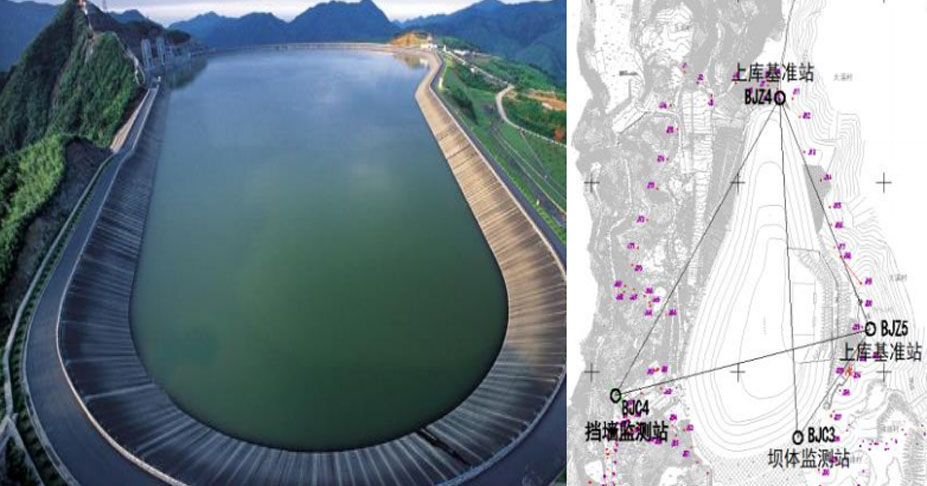

佛山市南海區里水鎮瑤邊村象崗嶺東側滑坡監測 | 天荒坪電站自動化監測 |
