中交路橋科技是從事工程檢測(cè)監(jiān)測(cè)、城市安全監(jiān)測(cè)預(yù)警與評(píng)價(jià)、數(shù)字智能化研發(fā)為一體的復(fù)合型高新技術(shù)集團(tuán)企業(yè)。
建筑地基基礎(chǔ)工程檢測(cè)
依據(jù)標(biāo)準(zhǔn)
《建筑地基基礎(chǔ)設(shè)計(jì)規(guī)范》GB50007
《建筑基樁檢測(cè)技術(shù)規(guī)范》JGJ106
《建筑地基基礎(chǔ)施工質(zhì)量驗(yàn)收規(guī)范》GB50202
抽樣要求
1、靜載荷試驗(yàn)
對(duì)于單樁豎向抗壓或抗拔靜載荷試驗(yàn)，單位工程內(nèi)同一條件下試樁數(shù)量不應(yīng)小于總樁數(shù)的1%，且不應(yīng)小于3根；工程總樁數(shù)在50根以內(nèi)時(shí)，不應(yīng)小于2根。對(duì)單樁水平靜載荷試驗(yàn)，試驗(yàn)數(shù)量應(yīng)根據(jù)設(shè)計(jì)要求及工程地質(zhì)條件確定，不應(yīng)少于2根。
凡是為設(shè)計(jì)提供設(shè)計(jì)依據(jù)而進(jìn)行的單樁承力檢測(cè)或符合下列條件之一的工程樁驗(yàn)收性檢測(cè)，均應(yīng)采用靜載荷試驗(yàn)中的慢速維持法。
(1)重要的工業(yè)與民用建筑物；
(2)18層以上的高層建筑；
(3)體型復(fù)雜、層數(shù)相差超過(guò)10層的高低層連成一體建筑物；
(4)大面積的多層地下建筑物(如地下車庫(kù)、商場(chǎng)、運(yùn)動(dòng)場(chǎng)等)；
(5)對(duì)地基變形有特殊要求的建筑物；
(6)二層及二層以上地下室的基坑工程；
(7)地質(zhì)條件復(fù)雜，基樁施工質(zhì)量可靠性低的工程；
(8)采用新樁型或新工藝的工程；
(9)擠土群樁施工產(chǎn)生明顯擠土效應(yīng)的工程。
當(dāng)有充分經(jīng)驗(yàn)和相近條件下可靠的比對(duì)資料時(shí)，也可采用高應(yīng)變法對(duì)上述范圍內(nèi)的工程樁進(jìn)行補(bǔ)充驗(yàn)收性檢測(cè)，并應(yīng)以靜載試驗(yàn)法為評(píng)定標(biāo)準(zhǔn)。
2、高應(yīng)變法
對(duì)于多支盤(pán)灌注樁、大直徑擴(kuò)底樁、以及緩變型Q-S曲線的大直徑灌注樁均不宜采用本方法檢測(cè)單樁豎向承載力。高應(yīng)變檢測(cè)樁應(yīng)具有代表性，灌注樁的試樁應(yīng)進(jìn)行成孔檢測(cè)。單位工程內(nèi)同一條件下，試樁數(shù)量不宜少于總樁數(shù)的5%，并不應(yīng)少于5根，其中采用曲線似合法進(jìn)行分析的試樁不應(yīng)少于檢測(cè)總樁數(shù)的50%，并不應(yīng)少于5根，工程地質(zhì)條件復(fù)雜或?qū)こ虡妒┕べ|(zhì)量有疑問(wèn)時(shí)，應(yīng)增加試樁數(shù)；當(dāng)采用高應(yīng)變方法進(jìn)行打樁過(guò)程監(jiān)測(cè)時(shí)，在相同工藝和相近地質(zhì)條件下，不應(yīng)少于2根。
3、低應(yīng)變法
(1)抽樣原則：隨機(jī)、均勻并應(yīng)有足夠的代表性；
(2)檢測(cè)數(shù)量：對(duì)有接頭的多節(jié)混凝土預(yù)制樁，抽檢數(shù)量不應(yīng)少于總樁數(shù)的30%，并不得少于10根；單節(jié)混凝土預(yù)制樁，抽檢數(shù)量可適當(dāng)減少，但不應(yīng)少于總樁數(shù)的10%；灌注樁必須大于50%；采用獨(dú)立承臺(tái)形式的樁基工程，應(yīng)擴(kuò)大抽檢比例，每個(gè)獨(dú)立承臺(tái)抽檢樁數(shù)不得少于1根；橋梁工程、一柱一樁結(jié)構(gòu)形式的工程應(yīng)進(jìn)行普測(cè)；設(shè)計(jì)單位也可根據(jù)結(jié)構(gòu)的重要性和可靠性，在此基礎(chǔ)上增加檢測(cè)比例；動(dòng)測(cè)以后Ⅲ、Ⅳ類樁比例過(guò)高時(shí)(占抽檢總數(shù)5%以上)應(yīng)以相同的百分比擴(kuò)大抽檢，直至普測(cè)。
(3)在施工中發(fā)現(xiàn)有疑問(wèn)的樁必須進(jìn)行檢測(cè)，但其數(shù)量不應(yīng)計(jì)入正常抽檢的比例內(nèi)。
(4)檢測(cè)樁的具體樁位宜由設(shè)計(jì)會(huì)同監(jiān)理共同決定，并宜在設(shè)計(jì)樁位圖紙上標(biāo)明，由檢測(cè)方具體執(zhí)行。
為了保證檢測(cè)質(zhì)量，對(duì)同一工程中有異議的樁，宜采用多種方法檢測(cè)，并進(jìn)行綜合分析。
4、超聲波透射法
當(dāng)有需要時(shí)可檢測(cè)直徑不小于600mm灌注樁樁身混凝土的缺陷并定位；可結(jié)合低應(yīng)變、高應(yīng)變、鉆孔取芯檢測(cè)等方法綜合評(píng)定樁身質(zhì)量。
5、鉆孔取芯法
當(dāng)有需要時(shí)可檢測(cè)直徑不小于600mm灌注樁樁長(zhǎng)、樁身混凝土強(qiáng)度、樁底沉渣厚度、樁底持力層巖土性狀；可結(jié)合低應(yīng)變、高應(yīng)變、超聲波透射法等方法綜合評(píng)定樁身質(zhì)量。
6、成孔檢測(cè)
灌注樁施工前必須試成孔，數(shù)量不少于兩個(gè)；灌注樁的試樁，在成孔后混凝土灌注前，必須進(jìn)行孔徑、孔深、沉渣厚度及垂直度檢測(cè)，沒(méi)有代表性的樁不應(yīng)作為試樁；一般鉆孔樁工程，應(yīng)隨機(jī)、均勻抽檢不少于總樁數(shù)10%的樁進(jìn)行成孔質(zhì)量檢測(cè)。
技術(shù)要求
(1)單樁豎向抗壓承載力檢測(cè)
(2)單樁完整性檢測(cè)
(3)成孔檢測(cè)
主體結(jié)構(gòu)工程檢測(cè)
依據(jù)標(biāo)準(zhǔn)
《混凝土結(jié)構(gòu)工程施工質(zhì)量驗(yàn)收規(guī)范》GB50204
《回彈法檢測(cè)混凝土抗壓強(qiáng)度技術(shù)規(guī)程》JGJ/T23
《超聲回彈綜合法檢測(cè)混凝土強(qiáng)度技術(shù)規(guī)程》CECS02
《鉆芯法檢測(cè)混凝土強(qiáng)度技術(shù)規(guī)程》CECS03
《普通混凝土力學(xué)性能試驗(yàn)方法標(biāo)準(zhǔn)》GB/T50081
抽樣要求
1.回彈法、超聲回彈綜合法
(1)取樣批量：在相同的生產(chǎn)工藝條件下，混凝土強(qiáng)度等級(jí)相同，原材料、配合比、成型工藝、養(yǎng)護(hù)條件基本一致且齡期相近的同類結(jié)構(gòu)或構(gòu)件。
(2)試樣數(shù)量：按批進(jìn)行檢測(cè)的構(gòu)件，抽檢數(shù)量不得少于同批構(gòu)件總數(shù)的30%且構(gòu)件數(shù)量不得少于10件。單個(gè)構(gòu)件檢測(cè)適用于單獨(dú)的結(jié)構(gòu)或構(gòu)件的檢測(cè)。
(3)取樣方法：應(yīng)隨機(jī)抽取并使所選構(gòu)件具有代表性，每一結(jié)構(gòu)或構(gòu)件測(cè)區(qū)數(shù)都不應(yīng)少于10個(gè)，對(duì)其一方向尺寸小于4.5m且另一方向小于0.3m的構(gòu)件，其測(cè)區(qū)數(shù)量可適當(dāng)減少，但不應(yīng)小于5個(gè)。當(dāng)結(jié)構(gòu)或構(gòu)件所采用的材料及其齡期與制定測(cè)強(qiáng)曲線所采用的材料及其齡期有較大差異時(shí)，應(yīng)用同條件試件或鉆取混凝土芯樣進(jìn)行修正，試件或鉆取芯樣數(shù)量不宜少于6個(gè)。標(biāo)準(zhǔn)芯樣(Ø100mm×100mm)的試件數(shù)量不宜少于6個(gè)，小直徑芯樣(Ø70mm×70mm、Ø55mm×55mm)的試件數(shù)量不宜少于9個(gè)。
2.鉆芯法
(1)取樣批量：同回彈法。
(2)試樣數(shù)量：按批進(jìn)行檢測(cè)的構(gòu)件，抽檢數(shù)量不得少于同批構(gòu)件總數(shù)的30%且芯樣數(shù)量不得少于15個(gè)。按單個(gè)構(gòu)件檢測(cè)時(shí)，每個(gè)構(gòu)件的鉆芯數(shù)量不應(yīng)少于3個(gè)；對(duì)于較小構(gòu)件，鉆芯數(shù)量可取2個(gè)。
(3)取樣方法：應(yīng)隨機(jī)抽取結(jié)構(gòu)的構(gòu)件或結(jié)構(gòu)的局部并使所選構(gòu)件具有代表性，芯樣應(yīng)在結(jié)構(gòu)或構(gòu)件受力較小的部位、混凝土強(qiáng)度質(zhì)量具有代表性的部位、便于鉆芯機(jī)安放與操作的部位、避開(kāi)主筋、預(yù)埋件和管線的位置，并盡量避開(kāi)其他鋼筋、用鉆芯法和非破損法綜合測(cè)定強(qiáng)度時(shí)，應(yīng)與非破損法取同一測(cè)區(qū)部位或附近鉆取。
技術(shù)要求
混凝土抗壓強(qiáng)度值
砌筑砂漿抗壓強(qiáng)度現(xiàn)場(chǎng)檢測(cè)
依據(jù)標(biāo)準(zhǔn)
《砌體結(jié)構(gòu)工程施工質(zhì)量驗(yàn)收規(guī)范》GB50203
《貫入法檢測(cè)砌筑砂漿抗壓強(qiáng)度技術(shù)規(guī)程》JGJ/T136
《砌體工程現(xiàn)場(chǎng)檢測(cè)技術(shù)標(biāo)準(zhǔn)》GB/T50315
抽樣要求
1.筒壓法
(1)取樣批量：當(dāng)檢測(cè)對(duì)象為整棟建筑物或建筑物的一部分，應(yīng)將其劃分為一個(gè)或若干個(gè)可以獨(dú)立進(jìn)行分析的結(jié)構(gòu)單元，每一結(jié)構(gòu)單元?jiǎng)澐譃槿舾蓚€(gè)檢測(cè)單元。
(2)試樣數(shù)量：在每一檢測(cè)單元內(nèi)位隨機(jī)選擇6個(gè)構(gòu)件(單片墻體、柱)，作為6個(gè)測(cè)區(qū)，當(dāng)一個(gè)檢測(cè)單元不足6個(gè)構(gòu)件時(shí)，應(yīng)將每個(gè)構(gòu)件為一個(gè)測(cè)區(qū)，在每一測(cè)區(qū)位隨機(jī)布置若干測(cè)點(diǎn)，且不少于1個(gè)。
(3)取樣方法：在每一測(cè)區(qū)內(nèi)，從距墻表面20mm以內(nèi)的水平灰縫中鑿取砂漿約4000g，砂漿片、塊的最小厚度不得小于5mm。每個(gè)測(cè)區(qū)的砂漿樣品應(yīng)分別放置并編號(hào)，不得混淆。
2.貫入法
(1)取樣批量：按批抽樣檢測(cè)：應(yīng)取相同生產(chǎn)工藝條件下，同一樓層，同一品種，同一強(qiáng)度等級(jí)，砂漿原材料、配合比、養(yǎng)護(hù)條件基本一致，齡期相近，且總量不超過(guò)250m3砌體的砌筑砂漿為同一檢驗(yàn)批。
(2)試樣數(shù)量：不應(yīng)少于同批砌體構(gòu)件總數(shù)的30%，且不應(yīng)少于6個(gè)構(gòu)件，基礎(chǔ)砌體可按一個(gè)樓層計(jì)。
(3)取樣方法：每一構(gòu)件應(yīng)測(cè)試16點(diǎn)，測(cè)點(diǎn)應(yīng)均勻分布在構(gòu)件的水平灰縫上。對(duì)于燒結(jié)磚，同一水平灰縫中測(cè)點(diǎn)數(shù)不宜多于2點(diǎn)，對(duì)于普通混凝土小型空心砌塊和蒸壓加氣混凝土砌塊，同一水平灰縫中測(cè)點(diǎn)數(shù)不宜多于4點(diǎn)。相鄰測(cè)點(diǎn)水平間距不宜小于砌塊中塊體的長(zhǎng)度。
3.回彈法
(1)取樣批量：同貫入法。
(2)試樣數(shù)量：同貫入法。
(3)取樣方法：
①每一構(gòu)件測(cè)區(qū)數(shù)不應(yīng)少于5個(gè)；對(duì)尺寸較小的構(gòu)件，測(cè)區(qū)數(shù)量可適當(dāng)減少。
②測(cè)區(qū)應(yīng)均勻分布，不同測(cè)區(qū)不應(yīng)分布在構(gòu)件同一水平面和垂直面內(nèi)，每個(gè)測(cè)區(qū)的面積宜大于0.3m2。
③每個(gè)測(cè)區(qū)內(nèi)測(cè)試12個(gè)點(diǎn)。選定的測(cè)點(diǎn)應(yīng)均勻分布在砌體的水平灰縫上，同一測(cè)區(qū)每條灰縫上測(cè)點(diǎn)不宜多于3點(diǎn)。相鄰兩彈擊點(diǎn)的間距不應(yīng)小于100mm。
技術(shù)要求
砌筑砂漿抗壓強(qiáng)度值
結(jié)構(gòu)混凝土鋼筋保護(hù)層厚度檢測(cè)
依據(jù)標(biāo)準(zhǔn)
《混凝土結(jié)構(gòu)工程施工質(zhì)量驗(yàn)收規(guī)范》GB50204
抽樣要求
1.取樣批量及數(shù)量：梁類、板類構(gòu)件，應(yīng)各抽取構(gòu)件數(shù)量的2%且不少于5個(gè)構(gòu)件進(jìn)行檢測(cè)；當(dāng)有懸挑梁時(shí)，抽取的構(gòu)件中懸挑梁類、板類構(gòu)件所占比例均不宜小于50%。
2.取樣方法：在選定的梁類構(gòu)件，應(yīng)對(duì)全部縱向受力鋼筋的保護(hù)層厚度進(jìn)行檢驗(yàn)；在選定的板類構(gòu)件，應(yīng)抽取不少于6根縱向受力鋼筋的保護(hù)層厚度進(jìn)行檢驗(yàn)。對(duì)每根鋼筋，應(yīng)在有代表性的部位測(cè)量3點(diǎn)，取平均值。
技術(shù)要求
縱向受力鋼筋保護(hù)層厚度的允許偏差
混凝土預(yù)制構(gòu)件結(jié)構(gòu)性能檢測(cè)
依據(jù)標(biāo)準(zhǔn)
《混凝土結(jié)構(gòu)設(shè)計(jì)規(guī)范》GB50010
《混凝土結(jié)構(gòu)工程施工質(zhì)量驗(yàn)收規(guī)范》GB50204
取樣要求
1.取樣批量及方法：
成批生產(chǎn)的多孔板，應(yīng)按同一工藝、正常生產(chǎn)的1000件且不超過(guò)3個(gè)月的同類型產(chǎn)品為一批不足1000件者亦為一批)，當(dāng)連續(xù)檢驗(yàn)10批且每批的結(jié)構(gòu)性能均符合本標(biāo)準(zhǔn)規(guī)定的要求時(shí)，對(duì)同一工藝正常生產(chǎn)的構(gòu)件，可改為不超過(guò)2000件且不超過(guò)3個(gè)月的同類型產(chǎn)品為一批。
2.取樣數(shù)量：
在每批中隨機(jī)抽取一塊多孔板作為試件進(jìn)行檢驗(yàn)。
技術(shù)要求
1)預(yù)制構(gòu)件承載力
2)預(yù)制構(gòu)件的撓度
3)預(yù)制構(gòu)件的抗裂
4)預(yù)制構(gòu)件的裂縫寬度
5)預(yù)制構(gòu)件結(jié)構(gòu)性能
混凝土后置埋件現(xiàn)場(chǎng)力學(xué)性能檢測(cè)
依據(jù)標(biāo)準(zhǔn)
《混凝土結(jié)構(gòu)后錨固技術(shù)規(guī)程》JGJ145
《建筑結(jié)構(gòu)加固工程施工質(zhì)量驗(yàn)收規(guī)范》GB50550
《砌體結(jié)構(gòu)工程施工質(zhì)量驗(yàn)收規(guī)范》GB50203
抽樣要求
1.依據(jù)GB50550或JGJ145標(biāo)準(zhǔn)
1)后錨固件應(yīng)進(jìn)行抗拔承載力現(xiàn)場(chǎng)非破損檢驗(yàn)，滿足下列條件之一時(shí)，還應(yīng)進(jìn)行破壞性檢驗(yàn)：
①安全等級(jí)為一級(jí)的后錨固構(gòu)件；
②懸挑結(jié)構(gòu)和構(gòu)件；
③對(duì)后錨固設(shè)計(jì)參數(shù)有疑問(wèn)；
④對(duì)該工程錨固質(zhì)量有懷疑；
⑤仲裁性檢驗(yàn)。
2)對(duì)重要結(jié)構(gòu)構(gòu)件錨固質(zhì)量采用破壞性檢驗(yàn)方法確有困難時(shí)，若該批錨固件的連接系按規(guī)范規(guī)定進(jìn)行設(shè)計(jì)計(jì)算，可在征得業(yè)主和設(shè)計(jì)單位同意的情況下，改用非破損抽樣檢驗(yàn)方法，但必須按表1確定抽樣數(shù)量。
注：若該批錨固件已進(jìn)行過(guò)破壞性試驗(yàn)，且不合格時(shí)，不得要求重作非破損檢測(cè)。
3)對(duì)一般結(jié)構(gòu)構(gòu)件，其錨固件錨固質(zhì)量的現(xiàn)場(chǎng)檢驗(yàn)可采用非破損檢驗(yàn)方法。
4)受現(xiàn)場(chǎng)條件限制無(wú)法進(jìn)行原位破壞性檢驗(yàn)時(shí)，可在工程施工的同時(shí)，現(xiàn)場(chǎng)澆筑同條件的混凝土塊體作為基材安裝錨固件，并應(yīng)接規(guī)定時(shí)間進(jìn)行破壞性檢驗(yàn)，且應(yīng)事先征得設(shè)計(jì)和監(jiān)理單位的書(shū)面同意，并在現(xiàn)場(chǎng)見(jiàn)證試驗(yàn)本條規(guī)定不適用于仲裁性檢驗(yàn))。
5)錨固質(zhì)量現(xiàn)場(chǎng)檢驗(yàn)抽樣時(shí)，應(yīng)以同品種、同規(guī)格、同強(qiáng)度等級(jí)的錨固件安裝于錨固部位基本相同的同類構(gòu)件為一檢驗(yàn)批，并應(yīng)從每一檢驗(yàn)批所含的錨固件中進(jìn)行抽樣。
6)現(xiàn)場(chǎng)破壞性檢驗(yàn)的抽樣，應(yīng)選擇易修復(fù)和易補(bǔ)種的位置，取每一檢驗(yàn)批錨固件總數(shù)的1‰，且不少于5件進(jìn)行檢驗(yàn)。若錨固件為植筋，且種植的數(shù)量不超過(guò)100件時(shí)，可僅取3件進(jìn)行檢驗(yàn)。仲裁性檢驗(yàn)的取樣數(shù)量應(yīng)加倍。
7)現(xiàn)場(chǎng)非破損檢驗(yàn)的抽樣，應(yīng)符合下列規(guī)定：
①錨栓錨固質(zhì)量的非破損檢驗(yàn)

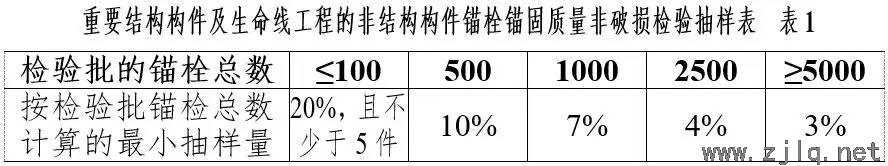

a)對(duì)重要結(jié)構(gòu)構(gòu)件❶及生命線工程❷的非結(jié)構(gòu)構(gòu)件❸，應(yīng)按表1規(guī)定的抽樣數(shù)量，對(duì)該檢驗(yàn)批的錨栓進(jìn)行檢驗(yàn)；
注：當(dāng)錨栓總數(shù)介于兩欄數(shù)量之間時(shí)，可按線性內(nèi)插法確定抽樣數(shù)量。
❶重要結(jié)構(gòu)構(gòu)件：其自身失效將導(dǎo)致相關(guān)構(gòu)件失效，并危及承重結(jié)構(gòu)系統(tǒng)工作的構(gòu)件；
❷生命線工程：指維持城市生存功能系統(tǒng)和對(duì)國(guó)計(jì)民生有重大影響的工程，主要包括供水、排水系統(tǒng)的工程；電力、燃?xì)饧笆凸芫€等能源供給系統(tǒng)的工程；電話和廣播電視等情報(bào)通信系統(tǒng)的工程；大型醫(yī)療系統(tǒng)的工程以及公路、鐵路等交通系統(tǒng)的工程等。
❸非結(jié)構(gòu)構(gòu)件：除承重骨架體系以外的固定構(gòu)件和部件，主要包括非承重墻體，附著于樓面和屋面結(jié)構(gòu)的構(gòu)件、裝飾構(gòu)件和部件、固定于樓面的大型儲(chǔ)物架等。
b)對(duì)一般結(jié)構(gòu)構(gòu)件❶，應(yīng)取重要結(jié)構(gòu)構(gòu)件抽樣量的50%，且不少于5件進(jìn)行檢驗(yàn)；
c)對(duì)非生命線工程的非結(jié)構(gòu)構(gòu)件，應(yīng)取每一檢驗(yàn)批錨固件總數(shù)的1‰且不少于5件進(jìn)行檢驗(yàn)。
②植筋錨固質(zhì)量的非破損檢驗(yàn)

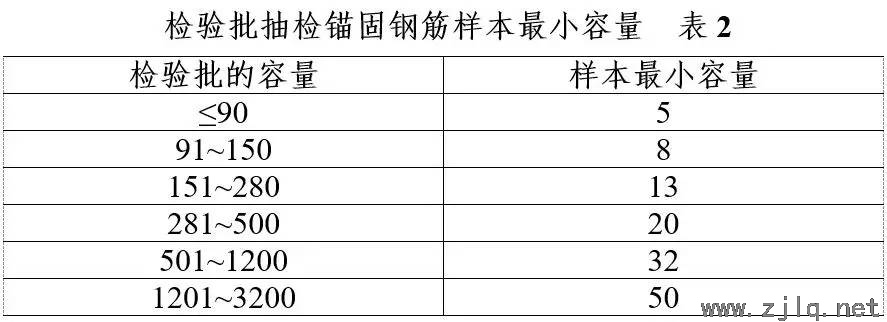

a)對(duì)重要結(jié)構(gòu)構(gòu)件及生命線工程的非結(jié)構(gòu)構(gòu)件，應(yīng)取每一檢驗(yàn)批植筋總數(shù)的3%，且不少于5件進(jìn)行檢驗(yàn)；
b)對(duì)一般結(jié)構(gòu)構(gòu)件，應(yīng)取每一檢驗(yàn)批植筋總數(shù)的1%，且不少于3件進(jìn)行檢驗(yàn)；
c)對(duì)非生命線工程的非結(jié)構(gòu)構(gòu)件，應(yīng)取每一檢驗(yàn)批錨固件總數(shù)的1‰，且不少于3件進(jìn)行檢驗(yàn)。
8)膠粘的錨固件，其檢驗(yàn)宜在錨固膠達(dá)到其產(chǎn)品說(shuō)明書(shū)標(biāo)示的固化時(shí)間的當(dāng)天進(jìn)行，但不得超過(guò)7d進(jìn)行。若因故需推遲抽樣與檢驗(yàn)日期，除應(yīng)征得監(jiān)理單位同意外，且不得超過(guò)3d。
9)按JGJ145標(biāo)準(zhǔn)要求：用于植筋的鋼筋應(yīng)使用熱軋帶肋鋼筋或全螺紋螺桿，不得使用光圓鋼筋和錨入部位無(wú)螺紋的螺桿。
2.依據(jù)GB50203標(biāo)準(zhǔn)
填充墻與承重墻、柱、梁的連接鋼筋，當(dāng)采用化學(xué)植筋的連接方式時(shí)，應(yīng)進(jìn)行實(shí)體檢測(cè)。抽檢數(shù)量按表2確定。
技術(shù)要求
(1) 非破損檢驗(yàn)的評(píng)定
(2) 錨栓破壞性檢驗(yàn)發(fā)生混凝土破壞
(3) 錨栓破壞性檢驗(yàn)發(fā)生鋼材破壞
(4) 筋破壞性檢驗(yàn)
鋼結(jié)構(gòu)工程檢測(cè)鋼結(jié)構(gòu)工程用鋼
依據(jù)標(biāo)準(zhǔn)
《鋼結(jié)構(gòu)工程施工質(zhì)量驗(yàn)收規(guī)范》GB50205
《鋼網(wǎng)架檢驗(yàn)及驗(yàn)收標(biāo)準(zhǔn)》JG12
《優(yōu)質(zhì)碳素結(jié)構(gòu)鋼》GB/T699
《碳素結(jié)構(gòu)鋼》GB/T700
《熱軋工字鋼尺寸、外形、重量及允許偏差》GB/T706
《熱軋槽鋼尺寸、外形、重量及允許偏差》GB/T707
《熱軋鋼板和鋼帶的尺寸、外形、重量及允許偏差》GB/T709
《橋梁用結(jié)構(gòu)鋼》GB/T714
《碳素結(jié)構(gòu)鋼和低合金結(jié)構(gòu)鋼熱軋薄鋼板和鋼帶》GB/T912
《不銹鋼棒》GB/T1220
《低合金高強(qiáng)度結(jié)構(gòu)鋼》GB/T1591
《連續(xù)熱鍍鋅薄鋼板和鋼帶》GB/T2518
《碳素結(jié)構(gòu)鋼和低合金結(jié)構(gòu)鋼熱軋厚鋼板和鋼帶》GB/T3274
《碳素結(jié)構(gòu)鋼和低合金結(jié)構(gòu)鋼熱軋鋼帶》GB/T3524
《高耐候結(jié)構(gòu)鋼》GB/T4171
《焊接結(jié)構(gòu)用耐候鋼》GB/T4172
《厚度方向性能鋼板》GB/T5313
《通用冷彎開(kāi)口型鋼尺寸、外形、重量及允許偏差》GB/T6723
《冷彎型鋼》GB/T6725
《結(jié)構(gòu)用冷彎空心型鋼尺寸、外形、重量及允許偏差》GB/T6728
《結(jié)構(gòu)用無(wú)縫鋼管》GB/T8162-1999)。
《熱軋等邊角鋼尺寸、外形、重量及允許偏差》GB/T9787
《熱軋不等邊角鋼尺寸、外形、重量及允許偏差》GB/T9788
《熱軋L型鋼尺寸、外形、重量及允許偏差》GB/T9946
《熱軋H型鋼和剖分T型鋼》GB/T11263
《建筑用輕鋼龍骨》GB/T11981
《彩色涂層鋼板及鋼帶》GB/T12754
《建筑用壓型鋼板》GB/T12755
《建筑結(jié)構(gòu)用鋼板》GB/T19879
《焊接H型鋼》YB/T3301
《高層建筑結(jié)構(gòu)用鋼板》YB4104
《結(jié)構(gòu)用高強(qiáng)度耐候焊接鋼管》YB/T4112
檢測(cè)范圍
根據(jù)《鋼結(jié)構(gòu)工程施工質(zhì)量驗(yàn)收規(guī)范》GB50205規(guī)定，以下情況應(yīng)對(duì)鋼結(jié)構(gòu)工程用鋼進(jìn)行見(jiàn)證取樣復(fù)驗(yàn)：
(1)國(guó)外進(jìn)口鋼材，但有國(guó)家出入境檢驗(yàn)部門(mén)的檢驗(yàn)報(bào)告且檢驗(yàn)項(xiàng)目?jī)?nèi)容能涵蓋設(shè)計(jì)和合同要求的除外；
(2)鋼材混批；
(3)板厚等于或大于40mm，且設(shè)計(jì)有Z向性能要求的厚板；
(4)建筑結(jié)構(gòu)安全等級(jí)為一級(jí)，對(duì)大跨度鋼結(jié)構(gòu)中主要受力構(gòu)件所采用的鋼材；
(5)設(shè)計(jì)有復(fù)驗(yàn)要求的鋼材；
(6)對(duì)質(zhì)量有疑義的鋼材。
主要指對(duì)質(zhì)量證明文件真?zhèn)斡幸闪x、質(zhì)量證明文件不全(如缺少合格證、材質(zhì)單等)、質(zhì)量證明文件中的內(nèi)容少于設(shè)計(jì)要求的項(xiàng)目(如強(qiáng)度、化學(xué)成分等主要指標(biāo))等鋼材。
檢驗(yàn)內(nèi)容
鋼結(jié)構(gòu)工程用鋼應(yīng)按現(xiàn)行國(guó)家產(chǎn)品標(biāo)準(zhǔn)進(jìn)行檢驗(yàn)，檢測(cè)項(xiàng)目如下：
(1)對(duì)于承重結(jié)構(gòu)選用的鋼材，應(yīng)進(jìn)行抗拉強(qiáng)度，斷后伸長(zhǎng)率，屈服強(qiáng)度以及硫、磷等元素含量分析的試驗(yàn)；
(2)對(duì)于焊接結(jié)構(gòu)用鋼，還應(yīng)進(jìn)行碳含量以及影響碳含量計(jì)算的錳、鎳、鉻等元素含量分析的試驗(yàn)；
(3)對(duì)于焊接承重結(jié)構(gòu)及重要的非焊接承重結(jié)構(gòu)用鋼材，還應(yīng)進(jìn)行冷彎試驗(yàn)；
(4)對(duì)于需要驗(yàn)算疲勞的焊接結(jié)構(gòu)鋼材，重要的受拉或受彎的焊接結(jié)構(gòu)件，還應(yīng)進(jìn)行沖擊性能試驗(yàn)；
(5)對(duì)于板厚等于或大于40mm，且設(shè)計(jì)有Z向性能要求的厚板，還應(yīng)進(jìn)行硫含量分析的試驗(yàn)和板厚方向的斷面收縮率試驗(yàn)。
取樣批量和數(shù)量

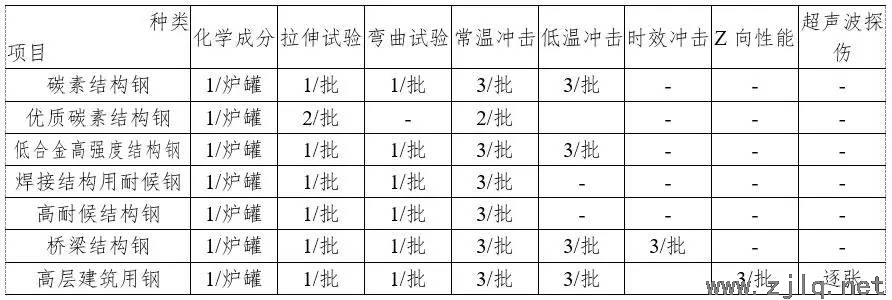

常用鋼材試樣(化學(xué)分析和力學(xué)性能)取樣要求和數(shù)量見(jiàn)表3。
表中的批由同一牌號(hào)、同一質(zhì)量等級(jí)、同一爐罐號(hào)、同一品種、同一尺寸、同一交貨狀態(tài)組成。一般情況下，每批的重量應(yīng)不大于60t。
取樣方法
力學(xué)性能試驗(yàn)用樣坯的取樣應(yīng)按照鋼材產(chǎn)品標(biāo)準(zhǔn)的規(guī)定進(jìn)行，產(chǎn)品標(biāo)準(zhǔn)未規(guī)定時(shí)，應(yīng)按國(guó)家標(biāo)準(zhǔn)《鋼和鋼產(chǎn)品力學(xué)性能試驗(yàn)取樣位置及試樣制備》GB/T2975進(jìn)行。常用的樣坯切取方法有冷剪法、火焰切割法、砂輪片切割法、鋸切法等，無(wú)論采取哪種方法，都應(yīng)遵循以下原則：
(1)應(yīng)在外觀及尺寸合格的鋼產(chǎn)品上取樣，試料應(yīng)有足夠的尺寸以保證機(jī)器加工出足夠的試樣進(jìn)行規(guī)定的試驗(yàn)及復(fù)驗(yàn)。
(2)取樣時(shí)，應(yīng)對(duì)樣坯和試樣做出不影響其性能的標(biāo)記，以保證始終能識(shí)別取樣的位置和方向。
(3)取樣的方向應(yīng)按產(chǎn)品標(biāo)準(zhǔn)規(guī)定或雙方協(xié)議執(zhí)行。
(4)切取樣坯時(shí)，應(yīng)防止因過(guò)熱、加工硬化而影響其力學(xué)及工藝性能。

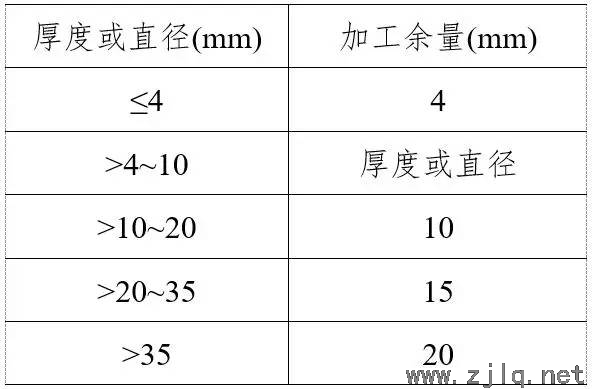

采用火焰切割法取樣時(shí)，由于材料是在火焰噴嘴下熔化而使樣坯從整體中分離出來(lái)，在熔化區(qū)附近，材料承受了一個(gè)從熔化到相變點(diǎn)以下大溫度區(qū)域，這一局部的高溫將會(huì)引起材料性能的很大變化，因此，從樣坯切割線至試樣邊緣必須留有足夠的切割余量，以便通過(guò)試樣加工將過(guò)熱區(qū)的材料去除而不影響試樣的性能。這一余量的規(guī)定為：一般應(yīng)不小于鋼材的厚度或直徑，但最小不得少于20mm。對(duì)于厚度或直徑大于60mm的鋼材，其切割余量可根據(jù)供需雙方協(xié)議適當(dāng)減少。同理，采用冷剪法切取樣坯時(shí)，在冷剪邊緣會(huì)產(chǎn)生塑性變形，厚度或直徑越大，塑性變形的范圍也越大，為此，必須按表4留下足夠的剪割余量。
鋼材的化學(xué)分析應(yīng)按國(guó)家標(biāo)準(zhǔn)《鋼和鐵化學(xué)成分測(cè)定用試樣的取樣和制樣方法》GB/T20066進(jìn)行，樣品可以從按照產(chǎn)品標(biāo)準(zhǔn)中規(guī)定的取樣位置取樣，也可以從抽樣產(chǎn)品中取得的用作力學(xué)性能試驗(yàn)的材料上取樣。試樣可用機(jī)械切削或用切割器從抽樣產(chǎn)品中取得。
鋼結(jié)構(gòu)工程檢測(cè)焊接材料
依據(jù)標(biāo)準(zhǔn)
《堆焊焊條》GB/T984
《碳鋼焊條》GB/T5117
《低合金鋼焊條》GB/T5118
《埋弧焊用碳鋼焊絲和焊劑》GB/T5293
《氣體保護(hù)電弧焊用碳鋼、低合金鋼焊絲》GB/T8110
《碳鋼藥芯焊絲》GB/T10045
《熔化焊用鋼絲》GB/T14957
《低合金鋼藥芯焊絲》GB/T17493
《埋弧焊用低合金鋼焊絲和焊劑》GB/T12470
《氬》GB/T4842
《焊接用二氧化碳》HG/T2537
《電弧螺柱焊用圓柱頭焊釘》GB/T10433
檢測(cè)范圍
《鋼結(jié)構(gòu)工程施工質(zhì)量驗(yàn)收規(guī)范》GB50205規(guī)定出現(xiàn)以下重要的鋼結(jié)構(gòu)工程的焊接材料進(jìn)行見(jiàn)證取樣復(fù)驗(yàn)：
1)建筑結(jié)構(gòu)安全等級(jí)為一級(jí)的一、二級(jí)焊縫。
2)建筑結(jié)構(gòu)安全等級(jí)為二級(jí)的一級(jí)焊縫。
3)大跨度結(jié)構(gòu)中一級(jí)焊縫。
4)重級(jí)工作制吊車梁結(jié)構(gòu)中一級(jí)焊縫。
5)設(shè)計(jì)要求。
6)對(duì)質(zhì)量有疑義的焊材。
主要指對(duì)質(zhì)量證明文件真?zhèn)斡幸闪x、質(zhì)量證明文件不全如缺少合格證、材質(zhì)單等)、質(zhì)量證明文件中的內(nèi)容少于設(shè)計(jì)要求的項(xiàng)目如強(qiáng)度、化學(xué)成分等主要指標(biāo))等焊材。
檢驗(yàn)內(nèi)容
鋼結(jié)構(gòu)中常用的焊接材料應(yīng)按現(xiàn)行同家產(chǎn)品標(biāo)準(zhǔn)進(jìn)行檢驗(yàn)，常用的檢驗(yàn)項(xiàng)目有鋼絲的化學(xué)成分、熔敷金屬的化學(xué)成分、熔敷金屬的力學(xué)性能以及焊條藥皮的含水量等。
取樣批量和數(shù)量
每一生產(chǎn)批號(hào)取一個(gè)樣。
熔敷金屬制樣要求
焊接材料除鋼絲外，一般在專門(mén)制備的熔敷金屬試板上進(jìn)行化學(xué)成分和力學(xué)性能試驗(yàn)。下面以碳鋼藥芯焊絲為例介紹熔敷試板的制樣。
1)熔敷金屬化學(xué)成分制樣
熔敷金屬化學(xué)分析試件一般應(yīng)在平焊位置多層堆焊制成，堆焊的熔敷金屬最小尺寸為40mm×13mm×13mm。試件堆焊的道間溫度應(yīng)不超過(guò)165℃，每道焊完后可將試塊浸入水中冷卻。此外化學(xué)分析試樣也可以從力學(xué)性能試驗(yàn)用試件的熔敷金屬上制取，仲裁試驗(yàn)用化學(xué)分析試樣應(yīng)按上述規(guī)定制取。
2)熔敷金屬力學(xué)性能試驗(yàn)制樣
試件的焊接應(yīng)在平焊位置進(jìn)行，焊接后角變形大于5°的試件應(yīng)予以報(bào)廢，焊后試件不允許矯正。為防止角變形超過(guò)5°，應(yīng)預(yù)做反變形或在焊接過(guò)程中使試件受到拘束。試板應(yīng)先定位焊，然后在試板溫度不低于16℃時(shí)開(kāi)始焊接，道間溫度應(yīng)控制在150±15℃，如果中斷焊接，允許試件在室溫下的靜止空氣中冷卻。重新施焊時(shí)試件應(yīng)預(yù)熱至150±15℃。
鋼結(jié)構(gòu)工程緊固件連接工程
依據(jù)標(biāo)準(zhǔn)
《六角頭螺栓》GB/T5782
《六角頭螺栓C級(jí)》GB/T5780
《鋼結(jié)構(gòu)用高強(qiáng)度大六角頭螺栓》GB/T1228
《鋼結(jié)構(gòu)用高強(qiáng)度大六角螺母》GB/T1229~1231
鋼結(jié)構(gòu)用高強(qiáng)度墊圈》GB/T1230
《鋼結(jié)構(gòu)用高強(qiáng)度大六角頭螺栓、大六角螺母、墊圈技術(shù)條件》GB/T1231
《鋼結(jié)構(gòu)用扭剪型高強(qiáng)度螺栓連接副》GB/T3632
《鋼結(jié)構(gòu)工程施工質(zhì)量驗(yàn)收規(guī)范》GB50205
檢驗(yàn)內(nèi)容
高強(qiáng)度大六角頭螺栓連接副的扭矩系數(shù)、扭剪型高強(qiáng)度螺栓連接副的緊固軸力預(yù)拉力)和高強(qiáng)度螺栓連接抗滑移系數(shù)。
取樣要求
1.高強(qiáng)度大六角頭螺栓連接副和扭剪型高強(qiáng)度螺栓連接副的取樣
高強(qiáng)度大六角頭螺栓連接副和扭剪型高強(qiáng)度螺栓連接副的檢驗(yàn)應(yīng)按批進(jìn)行，同一材料、爐號(hào)、螺紋規(guī)格、長(zhǎng)度當(dāng)螺栓長(zhǎng)度不大于100mm時(shí)，長(zhǎng)度相差不大于15mm；螺栓長(zhǎng)度大于100mm時(shí)，長(zhǎng)度相差不大于20mm，可視為同一長(zhǎng)度)、機(jī)械加工、熱處理工藝及表面處理工藝的螺栓為同批；同一材料、爐號(hào)、螺紋規(guī)格、機(jī)械加工、熱處理工藝及表面處理工藝的螺母為同批；同一材料、爐號(hào)、規(guī)格、機(jī)械加工、熱處理工藝及表面處理工藝的墊圈為同批。由同批螺栓、螺母及墊圈組成的連接副為同批連接副。同批連接副的最大批量為3000套，檢驗(yàn)時(shí)每批抽取8套。
2.高強(qiáng)度螺栓連接抗滑移系數(shù)樣品的制作
高強(qiáng)度螺栓連接抗滑移系數(shù)試驗(yàn)在專門(mén)制作的雙摩擦面的二栓拼接的拉力試件上進(jìn)行，制造廠和安裝單位應(yīng)分別以鋼結(jié)構(gòu)制造批為單位進(jìn)行抗滑移系數(shù)試驗(yàn)，制造批可按分部子分部工程劃分規(guī)定的工程量每2000t為一批，不足2000t的可視為一批，選用兩種及兩種以上表面處理工藝時(shí)每種處理工藝應(yīng)單獨(dú)檢驗(yàn)。試件與所代表的鋼結(jié)構(gòu)件應(yīng)為同一材質(zhì)、同批制作、采用同一摩擦面處理工藝和具有相同的表面狀態(tài)，并應(yīng)用同批同一性能等級(jí)的高強(qiáng)度螺栓連接副，在同一環(huán)境條件下存放。每批三組試件，試件規(guī)格按《鋼結(jié)構(gòu)工程施工質(zhì)量驗(yàn)收規(guī)范》GB50205執(zhí)行。
鋼結(jié)構(gòu)工程網(wǎng)架節(jié)點(diǎn)承載力檢驗(yàn)
依據(jù)標(biāo)準(zhǔn)
《鋼網(wǎng)架螺栓球節(jié)點(diǎn)用高強(qiáng)度螺栓》GB/T16939
《鋼結(jié)構(gòu)工程施工質(zhì)量驗(yàn)收規(guī)范》GB50205
《鋼網(wǎng)架螺栓球節(jié)點(diǎn)》JG10
《鋼網(wǎng)架焊接球節(jié)點(diǎn)》JG11
《網(wǎng)架結(jié)構(gòu)設(shè)計(jì)與施工規(guī)程》JGJ7
《網(wǎng)架結(jié)構(gòu)工程質(zhì)量檢驗(yàn)評(píng)定標(biāo)準(zhǔn)》JGJ78
《鋼網(wǎng)架檢驗(yàn)及驗(yàn)收標(biāo)準(zhǔn)》JG12
檢驗(yàn)內(nèi)容
《鋼結(jié)構(gòu)工程施工質(zhì)量驗(yàn)收規(guī)范》GB50205規(guī)定對(duì)建筑結(jié)構(gòu)安全等級(jí)為一級(jí)，跨度40m及以上的公共建筑鋼網(wǎng)架結(jié)構(gòu)，且設(shè)計(jì)有要求時(shí)，應(yīng)對(duì)焊接球節(jié)點(diǎn)和螺栓球節(jié)點(diǎn)進(jìn)行節(jié)點(diǎn)承載力試驗(yàn)。
1)焊接球節(jié)點(diǎn)應(yīng)按設(shè)計(jì)指定規(guī)格的球及其匹配的鋼管焊接成試件，進(jìn)行單向受拉、受壓承載力試驗(yàn)；
2)螺栓球節(jié)點(diǎn)應(yīng)按設(shè)計(jì)指定規(guī)格的球最大螺栓孔螺紋進(jìn)行抗拉強(qiáng)度保證荷載試驗(yàn)。
取樣要求
每項(xiàng)試驗(yàn)每批隨機(jī)取3個(gè)試件進(jìn)行試驗(yàn)。
技術(shù)要求
1)焊接球節(jié)點(diǎn)單向受拉、受壓承載力
2)螺栓球節(jié)點(diǎn)抗拉強(qiáng)度
鋼結(jié)構(gòu)工程無(wú)損檢測(cè)
常規(guī)無(wú)損檢測(cè)方法包括超聲波檢測(cè)、射線檢測(cè)、磁粉檢測(cè)和滲透檢測(cè)。
鋼結(jié)構(gòu)工程無(wú)損檢測(cè)的主要對(duì)象是金屬焊縫接頭和金屬原材料。
依據(jù)標(biāo)準(zhǔn)
《鋼結(jié)構(gòu)工程質(zhì)量驗(yàn)收規(guī)范》GB50205
《鋼焊縫手工超聲波探傷方法和探傷結(jié)果分級(jí)》GB/T11345
《鋼結(jié)構(gòu)超聲波探傷及質(zhì)量分級(jí)法》JG/T203
《厚鋼板超聲波檢驗(yàn)方法》GB/T2970
《金屬熔化焊焊接接頭射線照相》GB/T3323
《無(wú)損檢測(cè)焊縫磁粉檢測(cè)》JB/T6061
《無(wú)損檢測(cè)焊縫滲透檢測(cè)》JB/T6062
《建筑鋼結(jié)構(gòu)焊接技術(shù)規(guī)程》JGJ81
抽樣要求
1.焊接球焊縫應(yīng)進(jìn)行無(wú)損檢測(cè)，檢查按每一規(guī)格數(shù)量的5%進(jìn)行抽查，且不應(yīng)少于3個(gè)。
2.設(shè)計(jì)要求全熔透的一級(jí)和二級(jí)焊縫應(yīng)采用超聲波探傷進(jìn)行內(nèi)部缺陷的檢驗(yàn)，若超聲波探傷不能對(duì)缺陷作出判斷時(shí)，應(yīng)采用射線探傷。檢測(cè)頻率見(jiàn)表6.5-1。
碳素結(jié)構(gòu)鋼應(yīng)在焊縫冷卻到環(huán)境溫度、低合金結(jié)構(gòu)鋼應(yīng)在完成焊接24h以后，進(jìn)行焊縫探傷檢驗(yàn)。
技術(shù)要求
焊縫質(zhì)量
建筑幕墻工程檢測(cè)
依據(jù)標(biāo)準(zhǔn)
《建筑裝飾裝修工程質(zhì)量驗(yàn)收規(guī)范》GB50210
《建筑幕墻》GB/T21086
《玻璃幕墻工程技術(shù)規(guī)范》JGJ102
《建筑幕墻氣密、水密、抗風(fēng)壓性能檢測(cè)方法》GB/T15227
《建筑幕墻平面內(nèi)變形性能檢測(cè)方法》GB/T18250
《天然飾面石材試驗(yàn)方法》GB/T9966.1~9966.8
《建筑材料放射性核素限量》GB6566
《橡膠袖珍硬度計(jì)壓入硬度試驗(yàn)方法》GB/T531
《建筑用硅酮結(jié)構(gòu)密封膠》GB16776
《建筑密封膠系列產(chǎn)品標(biāo)準(zhǔn)》JC/T881~JC/T885
《硅酮建筑密封膠》GB/T14683
檢驗(yàn)內(nèi)容
(1)石材的彎曲強(qiáng)度、寒冷地區(qū)石材的耐凍融性、室內(nèi)用花崗石的放射性；
(2)硅酮結(jié)構(gòu)密封膠的邵氏硬度、相容性和剝離粘結(jié)；
(3)石材用密封膠的耐污染性；
(4)后置埋件的現(xiàn)場(chǎng)拉拔強(qiáng)度；
(5)水密性、氣密性、抗風(fēng)壓性、平面內(nèi)變形性能；
(6)鋁塑復(fù)合板的剝離強(qiáng)度。
取樣批量和數(shù)量
進(jìn)場(chǎng)后需要復(fù)驗(yàn)材料。同一廠家生產(chǎn)的同一品種、同一類型的進(jìn)場(chǎng)材料應(yīng)至少抽取一組樣品進(jìn)行復(fù)驗(yàn)。
取樣要求
(1)石材的彎曲強(qiáng)度試樣厚度(H)可按實(shí)際情況確定。當(dāng)試樣厚度(H)不大于68mm時(shí)，寬度為100mm；當(dāng)試樣厚度大于68mm時(shí)，寬度為1.5H。試樣長(zhǎng)度為10×H+50mm，長(zhǎng)度尺寸偏差±1mm，寬度、厚度尺寸偏差±0.3mm。
試樣上應(yīng)標(biāo)明層理方向，試樣兩個(gè)受力面應(yīng)平整且平行。正面與側(cè)面夾角應(yīng)為90°±0.5°，試樣不得有裂紋、缺棱和缺角。試樣上下兩面應(yīng)分別標(biāo)記出支點(diǎn)的位置。
每種試驗(yàn)條件下的試樣取五個(gè)為一組。如進(jìn)行干燥、水飽和條件下的垂直和平行層理的彎曲強(qiáng)度試驗(yàn)應(yīng)制備20個(gè)試樣。
(2)寒冷地區(qū)石材的耐凍融性試樣尺寸：邊長(zhǎng)50mm的正方體或Ø50mm×50mm的圓柱體；尺寸偏差±0.5mm。每種試驗(yàn)條件下的試樣取五個(gè)為一組。若進(jìn)行干燥、水飽和、凍融循環(huán)后的垂直和平行層理的壓縮強(qiáng)度試驗(yàn)需制備試樣30個(gè)。
試樣應(yīng)標(biāo)明層理方向。有些石材如花崗石，其分裂方向可分為下列三種：
①裂理(rift)方向：最易分裂的方向；
②紋理(grain)方向：次易分裂的方向；
③源粒(head-grain)方向：最難分裂的方向。
如需要測(cè)定此三個(gè)方向的壓縮強(qiáng)度，則應(yīng)在礦山取樣，并將試樣的裂理方向、紋理方向和源粒方向標(biāo)記清楚。試樣兩個(gè)受力面應(yīng)平行、光滑，相鄰面夾角應(yīng)為90°±0.5°。試樣上不得有裂紋、缺棱和缺角。
(3)室內(nèi)用花崗石的放射性
隨機(jī)抽取樣品兩份，每份不少于3kg。一份密封保存，另一份作為檢驗(yàn)樣品。
(4)玻璃幕墻用結(jié)構(gòu)膠的邵氏硬度試樣厚度至少為6mm，若試樣厚度小于6mm，可用不多于3層、每層厚度不小于2mm的光滑、平行試樣進(jìn)行疊加，但這樣所測(cè)得的結(jié)果和在整塊試樣上所測(cè)出的硬度不能相比較。
試樣必須有足夠的面積，使壓針和試樣接觸位置距離邊緣至少12mm，試樣的表面和壓足接觸的部分必須平整。
注：橡膠袖珍硬度計(jì)原則上不能在球形、不平整或粗糙的表面上進(jìn)行硬度測(cè)量。但在特殊情況下是允許的，比如，測(cè)量膠輥的硬度，在這種情況下，所測(cè)得硬度與試樣表面狀況有關(guān)，因而和在標(biāo)準(zhǔn)試樣上測(cè)量的結(jié)果不同。
(5)玻璃幕墻用結(jié)構(gòu)膠標(biāo)準(zhǔn)條件拉伸粘結(jié)性
鋁材和玻璃規(guī)格為40mm×50mm，鋁材至少5塊，無(wú)鍍膜的無(wú)色透明浮法玻璃至少15塊(以上鋁材加工成鋁板)。
(6)玻璃幕墻用結(jié)構(gòu)膠相容性試驗(yàn)
結(jié)構(gòu)膠3支，同時(shí)應(yīng)注明所用各類材料的產(chǎn)品名稱、規(guī)格及生產(chǎn)廠家。
(7)石材用密封膠的污染性基材尺寸為25mm×25mm×75mm，共需24塊基材，制成12個(gè)試件。
底涂料——當(dāng)制造商推薦使用底涂料時(shí)，則每個(gè)試件的兩塊基材中，一塊基材加底涂料，另一塊不加底涂料，試驗(yàn)結(jié)束后，分別記錄加底涂料和不加底涂料基材的污染值。
(8)鋁塑復(fù)合板180°剝離試驗(yàn)應(yīng)在3張整板上取樣，試樣尺寸25mm×350mm，試樣數(shù)量為6塊，取樣位置為距板邊距離不得少于50mm，每張板沿縱向橫向各取l塊。
試樣應(yīng)標(biāo)明品種、規(guī)格尺寸、等級(jí)，采用的產(chǎn)品標(biāo)準(zhǔn)。
①品種：按產(chǎn)品的用途分為外墻鋁塑板(代號(hào)W)、內(nèi)墻鋁塑板(代號(hào)N)；按表面涂層材質(zhì)分為氟碳樹(shù)脂型(代號(hào)FC)、聚醋樹(shù)脂型(代號(hào)PET)、丙烯酸樹(shù)脂型(代號(hào)AC)。
②規(guī)格尺寸：
長(zhǎng)度，mm：2000、2440、3200
寬度，mm：1220、1250
厚度，mm：3、4
其他規(guī)格尺寸的鋁塑板可由供需雙方商定。
③等級(jí)：按外觀質(zhì)量，鋁塑板分為優(yōu)等品(代號(hào)A)和合格品(代號(hào)B)；兩個(gè)等級(jí)。
例如：規(guī)格為1220mm×2440mm×4mm、涂層種類為氟碳樹(shù)脂的優(yōu)等品外墻鋁塑極標(biāo)記為WFC1220×2440×4
AGB*****
(9)幕墻物理性能
①測(cè)試樣品根據(jù)委托方提供的正式圖紙、計(jì)算書(shū)確定，其類型及外形尺寸應(yīng)具有代表性。
②委托方提供的正式圖紙、計(jì)算書(shū)，應(yīng)明確幕墻的性能要求，即明確氣密性、水密性、設(shè)計(jì)風(fēng)壓、平面內(nèi)變形性能等性能指標(biāo)。
③試件各組成部件應(yīng)為生產(chǎn)廠家檢驗(yàn)合格的產(chǎn)品，部件的安裝、鑲嵌應(yīng)符合設(shè)計(jì)要求。不得加設(shè)任何特殊的附件或采取其他特殊措施，試件所使用的材料(玻璃、密封材料、結(jié)構(gòu)膠、鋁合金型材及板材、石材、鋼材、不銹鋼、五金件等)應(yīng)與建筑物上的幕墻采用的材料相同。
④檢測(cè)過(guò)程中，建設(shè)單位或監(jiān)理單位應(yīng)在現(xiàn)場(chǎng)見(jiàn)證，以確保檢測(cè)試件選用的材料、構(gòu)造等與實(shí)際施工的相同。
(10)后置埋件的現(xiàn)場(chǎng)拉拔強(qiáng)度試驗(yàn)
取相同類型、相同規(guī)格和相同混凝土設(shè)計(jì)強(qiáng)度等級(jí)的三處錨栓，各處數(shù)量均應(yīng)不少于3個(gè)。
技術(shù)要求
(1)石材的彎曲強(qiáng)度
(2)寒冷地區(qū)石材的耐凍融性
(3)室內(nèi)用花崗石的放射性
(4)玻璃幕墻用結(jié)構(gòu)膠的邵氏硬度
(5)玻璃幕墻用結(jié)構(gòu)膠標(biāo)準(zhǔn)條件拉伸粘結(jié)強(qiáng)度
(6)玻璃幕墻用結(jié)構(gòu)膠相容性試驗(yàn)
(7)石材用密封膠的污染性
(8)鋁塑復(fù)合板180°剝離試驗(yàn)
(9)幕墻物理性能
(10)后置埋件的現(xiàn)場(chǎng)拉拔強(qiáng)度試驗(yàn)
建筑門(mén)窗工程檢測(cè)
依據(jù)標(biāo)準(zhǔn)
《建筑外門(mén)窗氣密、水密、抗風(fēng)壓性能分級(jí)及檢測(cè)方法》GB/T7106
《建筑外窗氣密、水密、抗風(fēng)壓性能現(xiàn)場(chǎng)檢測(cè)方法》JG/T211
《未增塑聚氯乙烯(PVC-U)塑料窗》JG/T140
《未增塑聚氯乙烯CPVC-U)塑料門(mén)》JG/T180
《鋁合金門(mén)窗》GB/T8478
檢驗(yàn)內(nèi)容
建筑外墻金屬窗、塑料窗的抗風(fēng)壓性能、氣密性、水密性。
取樣要求
氣密性、水密性、抗風(fēng)壓性能：同一窗型、同一規(guī)格尺寸應(yīng)至少檢測(cè)三樘試件。
技術(shù)要求
(1)建筑外窗的氣密性能
(2)建筑外窗水密性能
(3)建筑外窗抗風(fēng)壓性能
建筑節(jié)能工程檢測(cè)
依據(jù)標(biāo)準(zhǔn)
《建筑節(jié)能工程施工質(zhì)量驗(yàn)收規(guī)范》GB50411
《通風(fēng)與空調(diào)工程施工質(zhì)量驗(yàn)收規(guī)范》GB50243
《膨脹聚苯板薄抹灰外墻外保溫系統(tǒng)》JG149
《膠粉聚苯顆粒外墻外保溫系統(tǒng)》JG158
《外墻外保溫工程技術(shù)規(guī)程》JGJ144
《硬泡聚氨醋保溫防水工程技術(shù)規(guī)程》GB50404
《建筑保溫砂漿》GB/T20473
《夏熱冬冷地區(qū)居住建筑節(jié)能設(shè)計(jì)標(biāo)準(zhǔn)》JGJ134
《采暖居住建筑節(jié)能檢驗(yàn)標(biāo)準(zhǔn)》JGJ132
《建筑構(gòu)件穩(wěn)態(tài)熱傳遞性質(zhì)的測(cè)定標(biāo)定和防護(hù)熱箱法》GB/T13475
《建筑外門(mén)窗保溫性能分級(jí)及檢測(cè)方法》GB/T8484
《建筑外窗氣密、水密、抗風(fēng)壓性能現(xiàn)場(chǎng)檢測(cè)方法》JG/T211
《絕熱用模塑聚苯乙烯泡沫塑料》GB/T10801.1
《絕熱用擠塑聚苯乙烯泡沫塑料》GB/T10801.2
《膨脹珍珠巖絕熱制品》GB/T10303-2001)。
《絕熱用巖棉、礦渣棉及其制品》GB/T11835
《柔性泡沫橡塑絕熱制品》GB/T17794
《建筑絕熱用玻璃棉制品》GB/T17795
《建筑物隔熱用硬質(zhì)聚氨醋泡沫塑料》GB/T10800
《泡沫玻璃絕熱制品》JC/T647
《外墻外保溫柔性耐水膩?zhàn)印稪G/T229
《墻體保溫用膨脹聚苯乙烯板膠粘劑》JC/T992
《外墻外保溫用膨脹聚苯乙烯板抹面膠漿》JC/T993
《公共建筑節(jié)能檢測(cè)標(biāo)準(zhǔn)》JGJ/T177
檢驗(yàn)內(nèi)容及取樣要求
墻體節(jié)能工程
(1)應(yīng)對(duì)保溫材料的導(dǎo)熱系數(shù)、密度、抗壓強(qiáng)度或壓縮強(qiáng)度；粘結(jié)材料的粘結(jié)強(qiáng)度；增強(qiáng)網(wǎng)的力學(xué)性能、抗腐蝕性能進(jìn)行進(jìn)場(chǎng)見(jiàn)證取樣送檢。有條件時(shí)，可進(jìn)行外墻傳熱系數(shù)試驗(yàn)室檢測(cè)，可采用熱流計(jì)法或熱箱法，墻體試件構(gòu)造應(yīng)與實(shí)際墻體相一致。
根據(jù)《建筑節(jié)能工程施工質(zhì)量驗(yàn)收規(guī)范》(GB50411)，同一廠家同一品種的產(chǎn)品，當(dāng)單位工程建筑面積在20000m2以下時(shí)各抽查不少于3次；當(dāng)單位工程建筑面積在20000m2以上時(shí)各抽查不少于6次。
a)同一廠家、同一品種產(chǎn)品，每6000m2建筑面積(或保溫面積5000m2)抽樣不少于1次，不足6000m2建筑面積(或保溫面積5000m2)也應(yīng)抽樣1次。抽樣應(yīng)在外觀質(zhì)量合格的產(chǎn)品中抽?。?/P>
b)單位工程建筑面積在6000~12000m2(或保溫面積5000~10000m2)工程，同一廠家、同一品種的產(chǎn)品，抽樣不少于2次，12000~20000m2(或保溫面積10000~15000m2)工程，抽樣不得少于3次；20000m2(或保溫面積15000m2)以上的工程，每增加10000m2建筑面積(或保溫面積8000m2)，抽樣不得少于1次；
c)對(duì)同一施工區(qū)域內(nèi)單體建筑面積在500以下墻體節(jié)能工程，且同一廠家、同一品種的產(chǎn)品，按每增加建筑面積6000m2(或保溫面積5000m2)抽樣不少于1次；
d)對(duì)墻體節(jié)能工程中凸窗或門(mén)窗等部位的配套保溫系統(tǒng)(如門(mén)窗外側(cè)洞口；凸窗非透明的頂板、側(cè)板和底板等)，均按同一廠家、同一品種產(chǎn)品抽樣不得少于一次。
(2)保溫板材與基層及各構(gòu)造層之間的粘結(jié)強(qiáng)度，其中保溫板材與基層的粘結(jié)強(qiáng)度應(yīng)做現(xiàn)場(chǎng)拉拔試驗(yàn)。每個(gè)檢驗(yàn)批不少于3處。
(3)后置錨固件數(shù)量、位置、錨固深度和拉拔力，其中拉拔力應(yīng)做現(xiàn)場(chǎng)拉拔試驗(yàn)。每個(gè)檢驗(yàn)批不少于3處。
(4)飾面磚應(yīng)做粘結(jié)強(qiáng)度拉拔試驗(yàn)。檢驗(yàn)數(shù)量應(yīng)符合《建筑工程飾面磚粘結(jié)強(qiáng)度檢驗(yàn)標(biāo)準(zhǔn)》(JGJ110)相關(guān)規(guī)定。
(5)外墻節(jié)能構(gòu)造應(yīng)做鉆芯法現(xiàn)場(chǎng)實(shí)體檢驗(yàn)，檢驗(yàn)墻體保溫材料種類、保溫層的厚度、保溫構(gòu)造層的做法是否符合設(shè)計(jì)要求。
外墻節(jié)能構(gòu)造檢測(cè)取樣部位應(yīng)由監(jiān)理(建設(shè))與施工雙方共同確定，不得在外墻施工前預(yù)先確定；取樣部位應(yīng)選取節(jié)能構(gòu)造有代表性的外墻上相對(duì)隱蔽的部位，并且兼顧不同朝向和樓層；每個(gè)單位工程的外墻至少抽查不少于3處，每處一個(gè)檢查點(diǎn)；當(dāng)一個(gè)單位工程外墻有2種以上節(jié)能保溫做法時(shí)，每種節(jié)能做法的外墻應(yīng)抽查不少于3處；取樣部位應(yīng)均勻分布，不宜在同一個(gè)房間外墻上取2個(gè)或2個(gè)以上芯樣。
(6)當(dāng)外墻采用保溫漿料做保溫層時(shí)，應(yīng)在施工中制作同條件養(yǎng)護(hù)試件，檢測(cè)導(dǎo)熱系數(shù)、干密度(300mm×300mm×30mm)、壓縮強(qiáng)度(100mm×100mm×100mm)。保溫漿料和保溫砂漿的同條件養(yǎng)護(hù)試件應(yīng)見(jiàn)證取樣送檢。每個(gè)檢驗(yàn)批應(yīng)抽樣制作同條件養(yǎng)護(hù)試塊不少于3組。
(7)有特殊要求時(shí)，也可進(jìn)行保溫系統(tǒng)抗沖擊性能檢驗(yàn)。
幕墻節(jié)能工程
(1)應(yīng)對(duì)幕墻節(jié)能工程使用保溫材料的導(dǎo)熱系數(shù)、密度；幕墻玻璃的可見(jiàn)光透射比、傳熱系數(shù)、遮陽(yáng)系數(shù)、中空玻璃露點(diǎn)；隔熱型材的抗拉強(qiáng)度、抗剪強(qiáng)度進(jìn)行見(jiàn)證取樣送檢。同一廠家同一品種的產(chǎn)品，抽檢不少于一組。
(2)幕墻的氣密性能應(yīng)符合設(shè)計(jì)規(guī)定的等級(jí)要求，氣密性檢測(cè)試件應(yīng)包括幕墻的典型單元、典型拼縫、典型可開(kāi)啟部分。試件應(yīng)按照幕墻工程施工圖進(jìn)行設(shè)計(jì)。試件設(shè)計(jì)應(yīng)經(jīng)建筑設(shè)計(jì)單位項(xiàng)目負(fù)責(zé)人、監(jiān)理工程師同意并確認(rèn)。
根據(jù)《建筑節(jié)能工程施工質(zhì)量驗(yàn)收規(guī)范》(GB50411)，當(dāng)幕墻面積大于3000m2或建筑外墻面積50%時(shí)，應(yīng)現(xiàn)場(chǎng)抽取材料和配件，在檢測(cè)試驗(yàn)室安裝制作試件進(jìn)行氣密性能檢測(cè)，檢測(cè)結(jié)果應(yīng)符合設(shè)計(jì)規(guī)定的等級(jí)要求。氣密性能檢測(cè)應(yīng)對(duì)一個(gè)單位工程中面積超過(guò)1000m2的每一種幕墻均抽取一個(gè)試件進(jìn)行檢測(cè)。
門(mén)窗節(jié)能工程
(1)建筑外窗進(jìn)入施工現(xiàn)場(chǎng)時(shí)，應(yīng)按地區(qū)類別對(duì)下列性能進(jìn)行復(fù)檢。同一廠家同一品種同一類型的產(chǎn)品各抽查不少于3樘(件)。
①嚴(yán)寒、寒冷地區(qū)：氣密性、傳熱系數(shù)和中空玻璃露點(diǎn)；
②夏熱冬冷地區(qū)：氣密性、傳熱系數(shù)、玻璃遮陽(yáng)系數(shù)、可見(jiàn)光透射比和中空玻璃露點(diǎn)；
③夏熱冬暖地區(qū)：氣密性、玻璃遮陽(yáng)系數(shù)、可見(jiàn)光透射比和中空玻璃露點(diǎn)。
(2)嚴(yán)寒、寒冷、夏熱冬冷地區(qū)外窗現(xiàn)場(chǎng)氣密性檢測(cè)。每個(gè)單位工程的外窗至少抽查3樘。當(dāng)一個(gè)單位工程外窗有2種以上品種、類型和開(kāi)啟方式時(shí)，每種品種、類型和開(kāi)啟方式的外窗應(yīng)抽查不少于3樘。
屋面、地面節(jié)能工程
保溫隔熱材料進(jìn)場(chǎng)時(shí)應(yīng)對(duì)導(dǎo)熱系數(shù)、密度、抗壓強(qiáng)度或壓縮強(qiáng)度、燃燒性能進(jìn)行見(jiàn)證取樣送檢。同一廠家同一品種的產(chǎn)品，各抽查不少于3組。
采暖節(jié)能工程
(1)應(yīng)對(duì)散熱器的單位散熱量、金屬的熱強(qiáng)度；保溫材料的導(dǎo)熱系數(shù)、密度、吸水率進(jìn)行見(jiàn)證取樣送檢。
同一廠家同一規(guī)格的散熱器按其數(shù)量的1%進(jìn)行見(jiàn)證取樣送檢，但不得少于2組；同一廠家同一材質(zhì)的保溫材料見(jiàn)證取樣送檢的次數(shù)不得少于2次。
(2)采暖節(jié)能工程是一個(gè)系統(tǒng)工程，現(xiàn)場(chǎng)所檢項(xiàng)目詳見(jiàn)空調(diào)與采暖系統(tǒng)冷熱源及管網(wǎng)節(jié)能工程。
通風(fēng)與空調(diào)節(jié)能工程
(1)應(yīng)對(duì)風(fēng)機(jī)盤(pán)管機(jī)組的供冷量、供熱量、風(fēng)量、出口靜壓、噪聲及功率；絕熱材料導(dǎo)熱系數(shù)、密度、吸水率進(jìn)行見(jiàn)證取樣送檢。
同一廠家的風(fēng)機(jī)盤(pán)管機(jī)組按其數(shù)量的2%進(jìn)行見(jiàn)證取樣送檢，但不得少于2臺(tái)；同一廠家同一材質(zhì)的絕熱材料復(fù)檢次數(shù)不得少于2次。
(2)通風(fēng)與空調(diào)節(jié)能工程是一個(gè)系統(tǒng)工程，現(xiàn)場(chǎng)所檢項(xiàng)目詳見(jiàn)空調(diào)與采暖系統(tǒng)冷熱源及管網(wǎng)節(jié)能工程。
空調(diào)與采暖系統(tǒng)冷熱源及管網(wǎng)節(jié)能工程
(1)應(yīng)對(duì)絕熱材料導(dǎo)熱系數(shù)、密度、吸水率進(jìn)行見(jiàn)證取樣送檢。同一廠家同一材質(zhì)的絕熱材料復(fù)檢次數(shù)不得少于2次。
(2)采暖通風(fēng)與空調(diào)工程安裝完成后，應(yīng)進(jìn)行系統(tǒng)節(jié)能性能的檢測(cè)，且應(yīng)由建設(shè)單位委托具有相應(yīng)資質(zhì)的檢測(cè)機(jī)構(gòu)檢測(cè)并出具報(bào)告。受季節(jié)影響未進(jìn)行的節(jié)能性能檢測(cè)項(xiàng)目，應(yīng)在保修期內(nèi)補(bǔ)做。
檢測(cè)主要項(xiàng)目及抽樣要求見(jiàn)表
注：系統(tǒng)節(jié)能性能檢測(cè)的項(xiàng)目和抽樣數(shù)量也可以在工程合同中約定，必要時(shí)可增加其他檢測(cè)項(xiàng)目，但合同中約定的檢測(cè)項(xiàng)目和抽樣數(shù)量不應(yīng)以上要求。
配電與照明節(jié)能工程
(1)應(yīng)對(duì)低壓配電系統(tǒng)選擇的電纜、電線的截面和每芯導(dǎo)體電阻值抽取符合抽樣規(guī)格3m長(zhǎng)的電線電纜進(jìn)行見(jiàn)證取樣送檢。同一廠家各種規(guī)格總數(shù)的10%，且不少于2個(gè)規(guī)格。
(2)通電試運(yùn)行時(shí)，應(yīng)由建設(shè)單位委托具有相應(yīng)資質(zhì)的檢測(cè)單位對(duì)照明系統(tǒng)的平均照度與照明功率密度進(jìn)行檢測(cè)，檢查數(shù)量為每功能區(qū)檢測(cè)不少于2處。
其他檢驗(yàn)內(nèi)容
(1)圍護(hù)結(jié)構(gòu)傳熱系數(shù)現(xiàn)場(chǎng)檢測(cè)，可采用熱流計(jì)法對(duì)墻體、屋頂、門(mén)窗等構(gòu)件進(jìn)行現(xiàn)場(chǎng)檢測(cè)，測(cè)得圍護(hù)結(jié)構(gòu)的熱阻，計(jì)算出圍護(hù)結(jié)構(gòu)的傳熱系數(shù)。圍護(hù)結(jié)構(gòu)傳熱系數(shù)現(xiàn)場(chǎng)檢測(cè)應(yīng)由建設(shè)單位委托具備檢測(cè)資質(zhì)的檢測(cè)機(jī)構(gòu)承擔(dān)；其檢測(cè)方法、抽樣數(shù)量、檢測(cè)部位和合格判定標(biāo)準(zhǔn)等可在合同中約定。
(2)建筑圍護(hù)結(jié)構(gòu)的熱工缺陷檢測(cè)，可采用紅外攝像法進(jìn)行定性檢測(cè)，此方法可以通過(guò)熱像圖進(jìn)行分析判斷是否存在熱工缺陷(缺少保溫材料、保溫材料受潮、空氣滲透等)以及缺陷類型和嚴(yán)重程度。
技術(shù)要求
(1)保溫材料表觀密度、導(dǎo)熱系數(shù)、壓縮強(qiáng)度、抗拉強(qiáng)度、尺寸穩(wěn)定性、水節(jié)氣濕透系數(shù)、吸水率、線性收縮率、軟化系數(shù)、燃燒性能
(2)砂加氣砌塊干密度、抗壓強(qiáng)度、導(dǎo)熱系數(shù)、干燥收縮值
(3)膠粘劑、界面劑及抹面(抗裂)砂漿拉伸粘接強(qiáng)度(與保溫板)、柔韌性、拉伸粘接強(qiáng)度 (與水泥砂漿)、壓剪粘結(jié)強(qiáng)度(與水泥砂漿)、可操作時(shí)間
(4)耐堿網(wǎng)格布與鋼絲網(wǎng)網(wǎng)孔中心距、絲徑、單位面積質(zhì)量、斷裂伸長(zhǎng)率、斷裂強(qiáng)力(經(jīng)緯向)、耐堿斷裂強(qiáng)力保留率(經(jīng)緯向)、耐堿斷裂強(qiáng)力、焊點(diǎn)抗拉力、熱鍍鋅質(zhì)量、玻璃中二氧化鋯含量
(5)中堿網(wǎng)格布單位面積質(zhì)量、含膠量、抗拉斷裂荷載、網(wǎng)孔尺寸
(6)鋼絲網(wǎng)架聚苯板中聚苯板、外觀、對(duì)接；鋼絲網(wǎng)架的焊點(diǎn)強(qiáng)度、焊點(diǎn)質(zhì)量、鋼絲挑頭、質(zhì)量
(7)粘結(jié)石膏和粉刷石膏砂漿凝結(jié)時(shí)間、強(qiáng)度
(8)錨栓單個(gè)錨栓抗拉承載力標(biāo)準(zhǔn)值、單個(gè)對(duì)系統(tǒng)傳熱增加值
(9)塑料錨栓單個(gè)錨栓抗拉承載力標(biāo)準(zhǔn)值、單個(gè)對(duì)系統(tǒng)傳熱增加值
(10)中空玻璃露點(diǎn)檢測(cè)
(11)外墻節(jié)能構(gòu)造
(12)保溫系統(tǒng)抗沖擊性能
(13)外窗現(xiàn)場(chǎng)氣密性檢測(cè)
(14)圍護(hù)結(jié)構(gòu)(包括外墻、屋頂、外窗、外門(mén)等)的傳熱系數(shù)
(15)采暖、通風(fēng)與空調(diào)系統(tǒng)節(jié)能檢測(cè)項(xiàng)目允許偏差或規(guī)定值
(16)配電與照明節(jié)能工程
通風(fēng)與空調(diào)工程檢測(cè)
依據(jù)標(biāo)準(zhǔn)
《采暖通風(fēng)與空氣調(diào)節(jié)設(shè)計(jì)規(guī)范》GB50019
《公共建筑節(jié)能設(shè)計(jì)標(biāo)準(zhǔn)》GB50189
《建筑給水排水及采暖工程施工質(zhì)量驗(yàn)收規(guī)范》GB50242
《通風(fēng)與空調(diào)工程施工質(zhì)量驗(yàn)收規(guī)范》GB50243
《建筑節(jié)能工程施工質(zhì)量驗(yàn)收規(guī)范》GB50411
《夏熱冬冷地區(qū)居住建筑節(jié)能設(shè)計(jì)標(biāo)準(zhǔn)》JGJ134
《采暖通風(fēng)與空氣調(diào)節(jié)設(shè)備噪聲功率級(jí)的測(cè)定工程法》GB/T9068
《組合式空調(diào)機(jī)組》GB/T14294
《風(fēng)機(jī)盤(pán)管機(jī)組》GB/T19232
檢驗(yàn)內(nèi)容
機(jī)組、新風(fēng)機(jī)組、單元式空調(diào)機(jī)組、熱回收裝置、組合式空調(diào)機(jī)組、柜式空調(diào)的檢測(cè)內(nèi)容見(jiàn)表
風(fēng)機(jī)的檢測(cè)內(nèi)容：安裝數(shù)量、規(guī)格核查；安裝位置、方向及與風(fēng)管連接核查；風(fēng)量檢測(cè)，按設(shè)計(jì)要求為標(biāo)準(zhǔn)；風(fēng)壓檢測(cè)；功率檢測(cè)
風(fēng)機(jī)盤(pán)管機(jī)組的檢測(cè)內(nèi)容：風(fēng)量檢測(cè)；噪聲檢測(cè)；各檔風(fēng)速對(duì)應(yīng)執(zhí)行情況核查
絕熱材料的檢測(cè)內(nèi)容：材質(zhì)、規(guī)格、厚度核查；與風(fēng)管、部件、設(shè)備的貼合及拼縫核查
送/排風(fēng)系統(tǒng)、空調(diào)風(fēng)系統(tǒng)、空調(diào)水系統(tǒng)的檢測(cè)內(nèi)容：系統(tǒng)核查，系統(tǒng)核查的內(nèi)容包括通風(fēng)空調(diào)風(fēng)系統(tǒng)中送、回、排風(fēng)系統(tǒng)的布置，空調(diào)水系統(tǒng)的布置
系統(tǒng)附件和附件核查內(nèi)容包括安裝的數(shù)量、規(guī)格，安裝的位置、方向等；風(fēng)管嚴(yán)密性核查；水管強(qiáng)度、密閉性、清潔度核查；風(fēng)系統(tǒng)風(fēng)力平衡核查或調(diào)整；水系統(tǒng)水力平衡核查或調(diào)整；風(fēng)口風(fēng)量檢測(cè)
空調(diào)水系統(tǒng)中的水泵類型有冷(熱)水水泵(包括一次泵、二次泵)、冷卻水水泵的檢測(cè)內(nèi)容：規(guī)格、數(shù)量核查；位置及配管核查；流量檢測(cè)；壓力檢測(cè)，檢測(cè)內(nèi)容包括水泵進(jìn)出口兩端壓力；振動(dòng)檢測(cè)；功率檢測(cè)
系統(tǒng)冷熱源設(shè)備、輔助設(shè)備及其管網(wǎng)系統(tǒng)的檢測(cè)內(nèi)容：管道系統(tǒng)核查。管道系統(tǒng)核查內(nèi)容包括：管道的強(qiáng)度、密閉性、清潔度，管道的走向、間距等
管道系統(tǒng)附配件核查內(nèi)容包括安裝的數(shù)量、規(guī)格，安裝的位置、方向等；單機(jī)試運(yùn)轉(zhuǎn)及調(diào)試報(bào)告核查；供熱系統(tǒng)室外管網(wǎng)的水力平衡度核查或調(diào)試，以核查為主，即核查水力平衡調(diào)試記錄。未做調(diào)試的，將水力平衡調(diào)試納入檢測(cè)工作范圍；水溫檢測(cè)，內(nèi)容包括制冷設(shè)備、制熱設(shè)備、冷卻設(shè)備進(jìn)出口兩端的水溫；供熱系統(tǒng)的補(bǔ)水率檢測(cè)；供熱系統(tǒng)室外管網(wǎng)熱輸送效率
室內(nèi)外環(huán)境參數(shù)的檢測(cè)內(nèi)容：室內(nèi)空氣環(huán)境檢測(cè)內(nèi)容包括：室內(nèi)干球溫度、相對(duì)濕度、噪聲。對(duì)氣流有特殊要求的空調(diào)區(qū)域還應(yīng)包括氣流速度；室外空氣環(huán)境檢測(cè)內(nèi)容包括：室外干球溫度、相對(duì)濕度
取樣要求
根據(jù)《節(jié)能工程施工質(zhì)量驗(yàn)收規(guī)范》(GB50411)第14.2條
(1)室內(nèi)溫度的檢測(cè)，按居住建筑每戶抽測(cè)臥室或起居室1間，其他建筑按房間總數(shù)抽測(cè)10%。
(2)供熱系統(tǒng)室外管網(wǎng)的水力平衡度的檢測(cè)，按每個(gè)熱源與換熱站均不少于1個(gè)獨(dú)立的供熱系統(tǒng)抽測(cè)。
(3)供熱系統(tǒng)的補(bǔ)水率的檢測(cè)，按每個(gè)熱源與換熱站均不少于1個(gè)獨(dú)立的供熱系統(tǒng)抽測(cè)。
(4)室外管網(wǎng)的熱輸送效率的檢測(cè)，按每個(gè)熱源與換熱站均不少于1個(gè)獨(dú)立的供熱系統(tǒng)抽測(cè)。
(5)各風(fēng)口的風(fēng)量的檢測(cè)，按風(fēng)管系統(tǒng)數(shù)量抽查10%，且不得少于1個(gè)系統(tǒng)。
(6)通風(fēng)與空調(diào)系統(tǒng)的總風(fēng)量的檢測(cè)，按風(fēng)管系統(tǒng)數(shù)量抽查10%，且不得少于1個(gè)系統(tǒng)。
(7)空調(diào)機(jī)組的水流量的檢測(cè)，按系統(tǒng)數(shù)量抽查10%，且不得少于1個(gè)系統(tǒng)。
(8)空調(diào)系統(tǒng)冷熱水、冷卻水總流量的檢測(cè)，應(yīng)全數(shù)檢測(cè)。
(9)系統(tǒng)節(jié)能性能檢測(cè)的項(xiàng)目和抽樣數(shù)量也可以在工程合同中約定，必要時(shí)可增加其他檢測(cè)項(xiàng)目，但合同中約定的檢測(cè)項(xiàng)目和抽樣數(shù)量不應(yīng)低于本規(guī)范的規(guī)定。
技術(shù)要求
(1)室內(nèi)溫度
(2)供熱系統(tǒng)室外管網(wǎng)的水力平衡度
(3)供熱系統(tǒng)的補(bǔ)水率
(4)室外管網(wǎng)的熱輸送效率
(5)各風(fēng)口的風(fēng)量
(6)通風(fēng)與空調(diào)系統(tǒng)的總風(fēng)量
(7)空調(diào)機(jī)組的水流量
(8)空調(diào)系統(tǒng)冷熱水、冷卻水總流量
(9)漏風(fēng)量
