1背景介紹 隨著城市的發展，地鐵隧道附近越來越多的建筑物導致了地鐵隧道的變形，可能對隧道的安全性和穩定性引起嚴重的影響，從而危及整個城市的交通系統。不僅如此，在地鐵隧道變形的同時，地鐵附近的建筑物也受其影響產生變形，很多建筑物甚至產生大范圍的沉降、坍塌，這就形成了一種惡性循環，嚴重危及了地鐵及周邊建筑物的安全性。因此在隧道工程與外圍基礎工程之間如何保證地鐵隧道的安全性是目前需要解決的難題。
由于地鐵隧道主體結構比較特殊，受地質條件、結構施工方法、周邊環境、車輛運行等多種因素的綜合影響，引起主體結構產生不同程度的變形，為確定運營期間的安全，要對各種可能引發安全問題的因素進行的實時監測。因?yàn)榈罔F隧道的特殊性，運行期間絕對不允許測量人員進入，為此，須有一種簡便的、無人值守、自動的動態監測方法，可在很短的時間間隔內，快速完成
隧道變形監測，分析監測數據并提交監測報告。
2監測要求
由于地鐵隧道在一天中的絕大多數時間是處于封閉的運營狀態，不允許監測人員進入隧道內工作，所以要求必須在隧道內設置自動化監測系統代替人工操作，實現對隧道水平、垂直位移的連續、精確監測。
3監測系統 一般而言，運營期地鐵隧道變形監測包括
拱頂沉降、
圍巖收斂、
軌道沉降等內容。
自動化監測系統構成示意圖
地鐵隧道自動化動態監測系統是指在無需操作人員干預的條件下，實現自動觀測、記錄、處理、存儲、報表編制、預警預報等功能，它由一系列的軟件和硬件構成，整個系統配置包括：自動化全站儀、棱鏡、通訊及供電設備、監測軟件等。

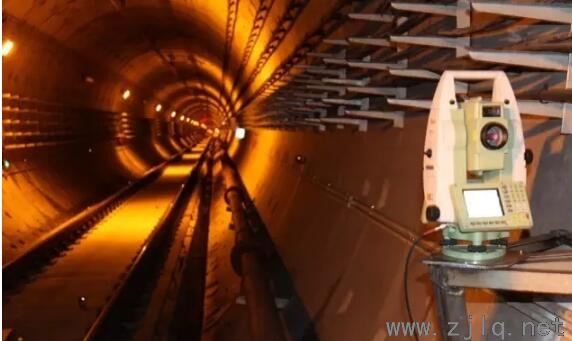

自動化全站儀
自動化全站儀能夠自動整平、自動調焦、自動正倒鏡觀測、自動進行誤差改正、自動記錄觀測數據，其獨有的ATR（Automatic Target Recognition，自動目標識別）模式，使全站儀能進行自動目標識別，操作人員一旦粗略瞄準棱鏡后，全站儀就可搜尋到目標，并自動瞄準，不再需要精確瞄準和調焦，提高工作效率。

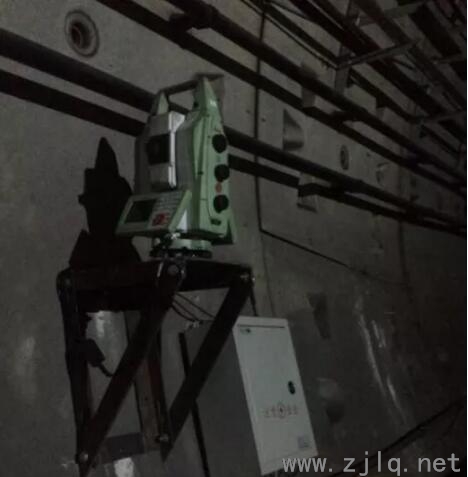

變形監測時，全站儀要求安置在觀測墩上，在控制終端不方便放置在觀測墩旁邊的情況下，需要在全站儀與控制終端進行數據通訊。一般在距離比較短的情況，可以采用通訊電纜，或是普通的網絡線亦可；在遠距離的情況，可采用較為簡單的數據傳輸電臺或移動網絡進行通訊。
目標棱鏡
目標棱鏡作為觀測標志，利用膨脹螺絲固定在隧道內側，其數目可按實際需要設定，該標志能被伺服全站儀自動跟蹤鎖定，以實施精密測角和測距。

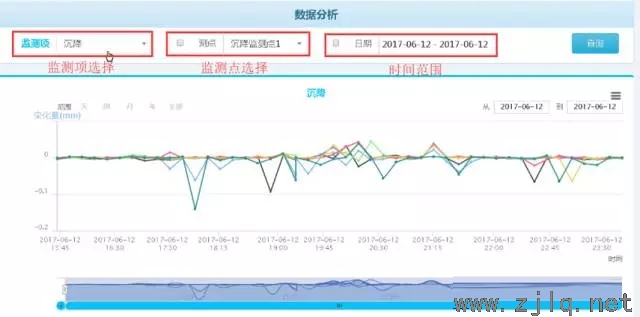

監測軟件
計算機利用電纜和全站儀連接，并裝有專用軟件以實現整個監測過程的全自動化，既能控制全站儀按特定測量程序采集監測點數據，并將測量成果實時進行處理，以便及時發現錯誤，杜絕返工，也可以對各個觀測周期的監測數據進行存儲并生成監測報告。
