鋼結構工程無損檢測|焊縫缺陷檢查鋼結構無損探傷包括超聲檢測（UT）、射線檢測（RT）、磁粉檢測（MT）、滲透檢測（PT）和渦流檢測（ET）等五種檢測方法。
超聲檢測是目前應用廣泛的探傷方法之一。超聲波的波長很短、穿透力強，傳播過程中遇不同介質的分界面會產生反射、折射、繞射和波形轉換。超聲波像光波一樣具有良好的方向性，可以定向發射，猶如一束手電筒燈光可以在黑暗中尋找目標一樣，能在被檢材料中發現缺陷。超聲波探傷能探測到的缺陷尺寸約為波長的一半。超聲波探傷又可分為反射法和穿透法。穿透法的靈敏度不如反射法，因而在實際探傷中一般采用反射法來進行鋼材缺陷探傷和焊縫探傷，即根據缺陷反射回波聲壓的高低來評價缺陷的大小。
從焊縫本身來說決定焊縫質量的因素主要有3方面，分別是焊縫內部缺陷、焊縫外觀表面缺陷以及焊縫尺寸。因此，焊縫質量等級就存在著兩重含義，其一是針對焊縫內部缺陷檢驗，其二是針對焊縫外觀表面缺陷檢驗。但目前絕大部分情況是設計者只進行籠統的規定，如“該焊縫質量等級為二級”，此時正確的理解是“焊縫內部缺陷按二級檢驗，外觀缺陷也按二級檢驗?！薄 τ谛枰M(jìn)行疲勞驗算的構件如吊車梁，其中某些部位的角焊縫，雖然不進行內部缺陷的超聲波探傷（三級焊縫），但其外觀表面質量等級應為二級，所以籠統地說“角焊縫都是三級焊縫”就有失全面。下面就超聲波無損探傷在鋼結構鑒定檢測中的應用，結合相關規范作以下初步探討：
一、檢測資料及檢測報告的種類

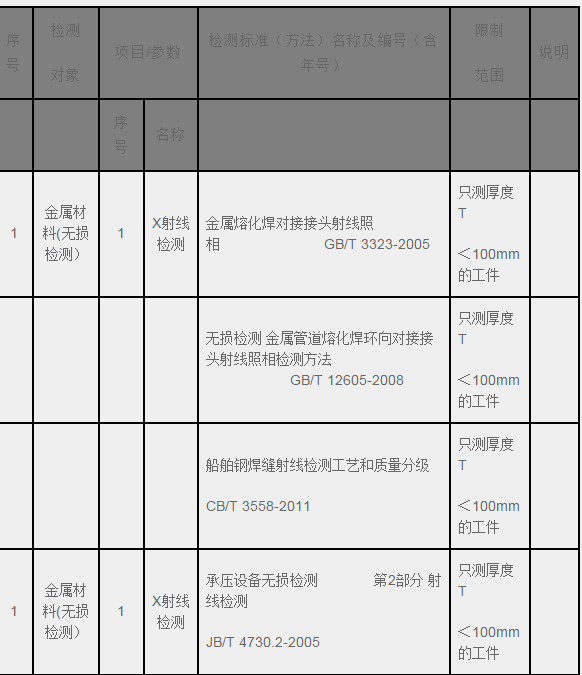

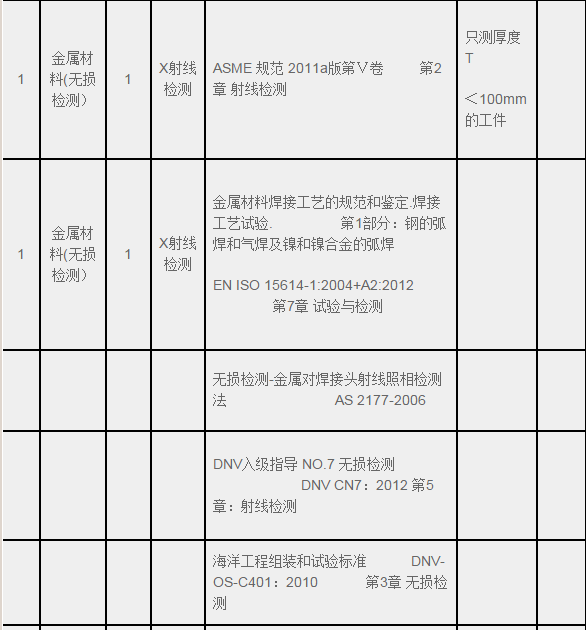

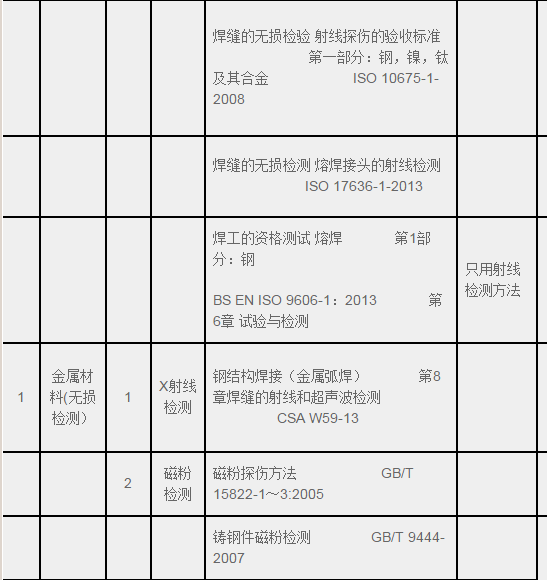

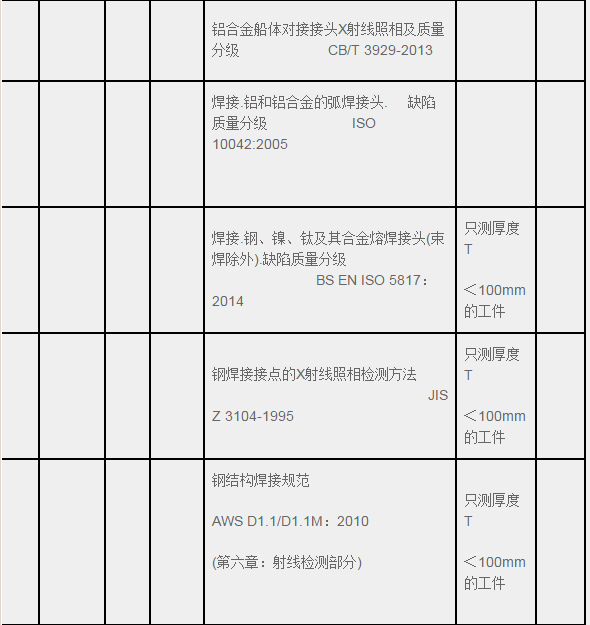

在房屋具備相關資料的情況下，我們進行鑒定檢測就應結合相關資料及檢測數據對其進行綜合評價。委托單位提供的相關資料往往包括施工單位自檢、見證檢測及第三方檢測三種。針對以上三種資料，其相應的要求通?？蓺w納為表一所列：
如果以下檢測資料審查不合格或現場抽樣檢查不達標的情況下，就應結合可靠性鑒定標準、鋼結構工程施工質量驗收規范等國家相關規范，對該項目進行進一步的檢測。
二、焊縫無損檢測的檢驗等級：
根據《鋼焊縫手工超聲波探傷方法和探傷結果分級》GB11345-89規定，超聲波檢驗等級分為A、B、C三個級別：A級、檢驗采用一種角度的探頭在焊縫的單面單側進行檢驗，只對允許掃查到的焊縫截面進行探測。一般不要求作橫向缺陷的檢驗。母材厚度〉50mm時，不得采用A級檢驗。B級、檢驗原則上采用一種角度探頭在焊縫的單面雙側進行檢驗，對整個焊縫截面進行探測。母材厚度〉100mm時，采用雙面雙側檢驗。受幾何條件的限制可在焊縫的雙面單側采用兩種角度探頭進行探傷。條件允許時應作橫向缺陷的檢驗。C級、檢驗至少要采用兩種角度探頭在焊縫的單面雙側進行檢驗。同時要做兩個掃查方向和兩種探頭角度的橫向缺陷檢驗。母材厚度〉100mm時，采用雙面雙側檢驗。其他附加要求是：1．對接焊縫余高要磨平，以便探頭在焊縫上作平行掃查；2．焊縫兩側斜探頭掃查經過的母材部分要用直探頭作檢查；3．焊縫母材厚度≥100mm，窄間隙焊縫母材厚度≥40mm時，一般要增加串列式掃查。
