中交路橋科技是從事工程檢測(cè)監(jiān)測(cè)、城市安全監(jiān)測(cè)預(yù)警與評(píng)價(jià)、數(shù)字智能化研發(fā)為一體的復(fù)合型高新技術(shù)集團(tuán)企業(yè)。

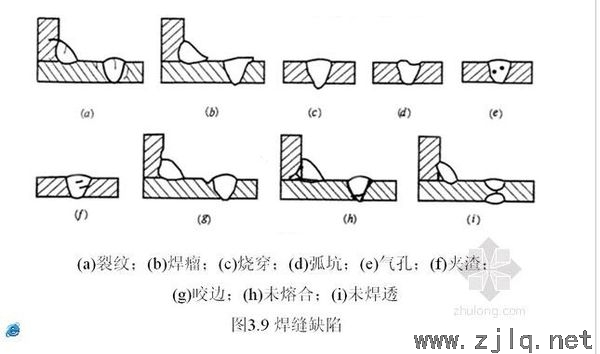

1、焊縫缺陷 焊縫缺陷指焊接過(guò)程中產(chǎn)生于焊縫金屬或附近熱影響區(qū)鋼材表面或內(nèi)部的缺陷。常見(jiàn)的缺陷有裂紋、焊瘤、燒穿、弧坑、氣孔、夾渣、咬邊、未熔合、未焊透（圖3.9）等；以及焊縫尺寸不符合要求、焊縫成形不良等。裂紋是焊縫連接中最危險(xiǎn)的缺陷。產(chǎn)生裂紋的原因很多，如鋼材的化學(xué)成分不當(dāng)；焊接工藝條件（如電流、電壓、焊速、施焊次序等）選擇不合適；焊件表面油污未清除干凈等。
2、焊縫質(zhì)量檢驗(yàn)
焊縫缺陷的存在將削弱焊縫的受力面積，在缺陷處引起應(yīng)力集中，故對(duì)連接的強(qiáng)度、沖擊韌性及冷彎性能等均有不利影響。因此，焊縫質(zhì)量檢驗(yàn)極為重要。
焊縫質(zhì)量檢驗(yàn)一般可用外觀檢查及內(nèi)部無(wú)損檢驗(yàn)，前者檢查外觀缺陷和幾何尺寸，后者檢查內(nèi)部缺陷。內(nèi)部無(wú)損檢驗(yàn)?zāi)壳皬V泛采用超聲波檢驗(yàn)。該方法使用靈活、經(jīng)濟(jì)，對(duì)內(nèi)部缺陷反應(yīng)靈敏，但不易識(shí)別缺陷性質(zhì)；有時(shí)還用磁粉檢驗(yàn)、熒光檢驗(yàn)等較簡(jiǎn)單的方法作為輔助。此外還可采用X射線(xiàn)或r射線(xiàn)透照或拍片。
《鋼結(jié)構(gòu)工程施工質(zhì)量驗(yàn)收規(guī)范》（GB50205-2001）規(guī)定焊縫按其檢驗(yàn)方法和質(zhì)量要求分為一級(jí)、二級(jí)和三級(jí)。三級(jí)焊縫只要求對(duì)全部焊縫作外觀檢查且符合三級(jí)質(zhì)量標(biāo)準(zhǔn)；設(shè)計(jì)要求全焊透的一級(jí)、二級(jí)焊縫則除外觀檢查外，還要求用超聲波探傷進(jìn)行內(nèi)部缺陷的檢驗(yàn)，超聲波探傷不能對(duì)缺陷作出判斷時(shí)，應(yīng)采用射線(xiàn)探傷檢驗(yàn)，并應(yīng)符合國(guó)家相應(yīng)質(zhì)量標(biāo)準(zhǔn)的要求。一級(jí)焊縫超聲波和射線(xiàn)探傷的比例均為100%，二級(jí)焊縫超聲波探傷和射線(xiàn)探傷的比例均為20％且均不小于200mm。當(dāng)焊縫長(zhǎng)度小于200mm時(shí)，應(yīng)對(duì)整條焊縫探傷。3、焊縫質(zhì)量等級(jí)的規(guī)定 GB50017規(guī)范規(guī)定，焊縫應(yīng)根據(jù)結(jié)構(gòu)的重要性、荷載特性、焊縫形式、工作環(huán)境以及應(yīng)力狀態(tài)等情況，按下述原則分別選用不同的質(zhì)量等級(jí)：
（1）在需要進(jìn)行疲勞計(jì)算的構(gòu)件中，凡對(duì)接焊縫均應(yīng)焊透，其質(zhì)量等級(jí)為： ①作用力垂直于焊縫長(zhǎng)度方向的橫向?qū)雍缚p或T型對(duì)接與角接組合焊縫，受拉時(shí)應(yīng)為一級(jí)，受壓時(shí)應(yīng)為二級(jí)； ②作用力平行于焊縫長(zhǎng)度方向的縱向?qū)雍缚p應(yīng)為二級(jí)。
（2）不需要計(jì)算疲勞的構(gòu)件中，凡要求與母材等強(qiáng)的對(duì)接焊縫應(yīng)予焊透，其質(zhì)量等級(jí)當(dāng)受拉時(shí)應(yīng)不低于二級(jí)，受壓時(shí)宜為二級(jí)。
（3）重級(jí)工作制和起重量Q≥50t的中級(jí)工作制吊車(chē)梁的腹板與上翼緣之間以及吊車(chē)桁架上弦桿與節(jié)點(diǎn)板之間的T形接頭焊縫均要求焊透。焊縫形式一般為對(duì)接與角接的組合焊縫，其質(zhì)量等級(jí)不應(yīng)低于二級(jí)。
（4）不要求焊透的T形接頭采用的角焊縫或部分焊透的對(duì)接與角接組合焊縫，以及搭接連接采用的角焊縫，其質(zhì)量等級(jí)為： ①對(duì)直接承受動(dòng)力荷載且需要驗(yàn)算疲勞的結(jié)構(gòu)和吊車(chē)起重量等于或大于50t的中級(jí)工作制吊車(chē)梁，焊縫的外觀質(zhì)量標(biāo)準(zhǔn)應(yīng)符合二級(jí)； ②對(duì)其他結(jié)構(gòu)，焊縫的外觀質(zhì)量標(biāo)準(zhǔn)可為三級(jí)。
鋼結(jié)構(gòu)中一般采用三級(jí)焊縫，可滿(mǎn)足通常的強(qiáng)度要求，但其中對(duì)接焊縫的抗拉強(qiáng)度有較大的變異性，其設(shè)計(jì)值僅為主體鋼材的85%左右。因而對(duì)有較大拉應(yīng)力的對(duì)接焊縫，以及直接承受動(dòng)力荷載的重要焊縫，可部分采用二級(jí)焊縫，對(duì)抗動(dòng)力和疲勞性能有較高要求處可采用一級(jí)焊縫。焊縫質(zhì)量等級(jí)須在施工圖中標(biāo)注，但三級(jí)焊縫不需標(biāo)注。
