作為城市重要的交通設施，橋梁是城市交通的紐帶和命脈。因此，對于一些每天都會頻繁使用的大橋來說，橋梁本身的安全狀況必須得到實時監控。今天，就目前橋梁健康監測系統的現狀對以下三個問題展開討論。
提問
為什么要做健康監測？
什么是橋梁健康監測？
當前發展?fàn)顟B(tài)及主要問題是什么？
為什么要做橋梁健康監測
根據我國橋梁建設的成就以及目前的形式，報告從我國橋梁發展的成就、橋梁安全的嚴峻形勢、在役橋梁老齡化的加速到來以及人工檢查存在的缺點等方面介紹了“為什么要做橋梁健康監測”

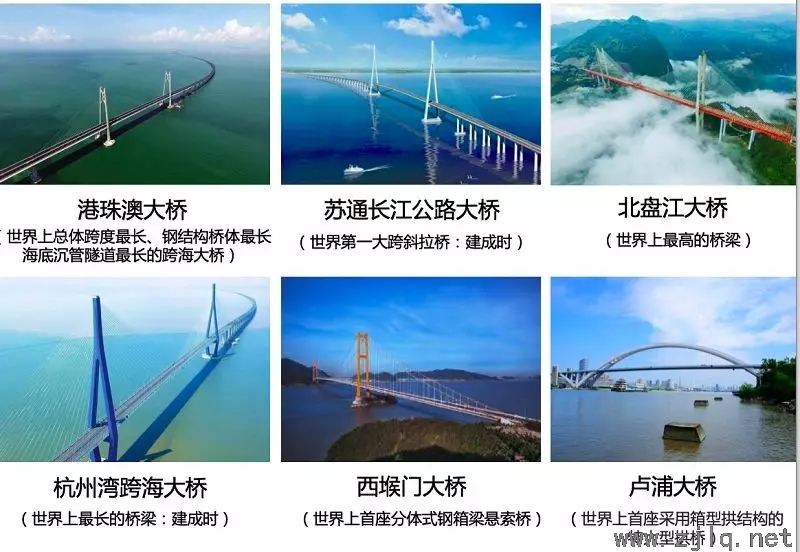

（一）橋梁發展成就巨大我國橋梁近20年的橋梁建設成就斐然，建設了以港珠澳大橋、蘇通長江公路大橋、西堠門大橋、杭州灣大橋、北盤江大橋以及盧浦大橋等一大批創造世界紀錄的大橋。
圖01創造世界奇跡的橋梁
我國已經邁入了橋梁建設的強國，橋梁規模已經位居世界第一主要體現在：（1）從1990年~2018年，中國新增橋梁總數占全世界47%；（2）從2009年~2018年，年均新增公路橋梁2.57萬座；（3）截止到2018年底，我國公路橋梁超過852000座，鐵路橋梁超過200000座。
（二）橋梁安全形勢依然嚴峻1.橋梁垮塌事故時有發生全國已有統計數據橋梁垮塌案例的橋梁447座，橋梁垮塌事故的原因各異。中國184座有公開資料標明確定事故成因的橋梁垮塌事故，其主要事故成因見圖2。

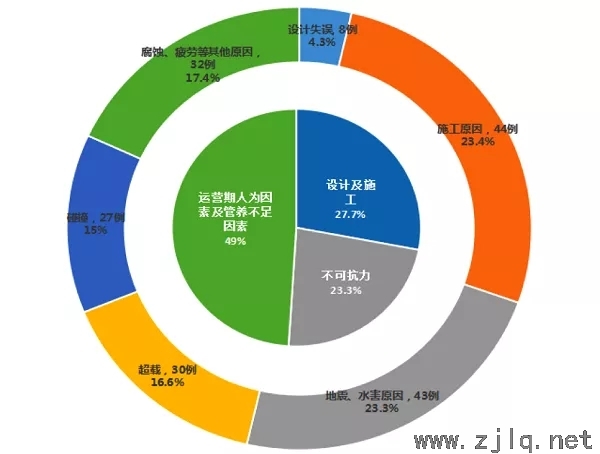

圖02橋梁垮塌事故成因統計
2.橋梁失效年限統計對我國100座運營期間橋梁垮塌的橋梁進行統計，平均服役年限超過50年的為15%，100座橋梁平均服役年限為29.36年。西南交大學者對世界范圍內181起橋梁事故（其中美國55起、歐洲44起、中國70起）進行了分析：從開通到出現事故的平均時間為29年；中國發生事故橋梁平均橋齡僅為25年。
3、在役橋梁老齡化加速到來我國在役橋梁老齡化主要體現在以下幾個方面：a.我國經濟高速發展期建成的橋梁其特點：總量大、周期短、隱患多；b.橋梁使用超過25年后，進入病害加速發展期；c.對比中美30年橋齡的橋梁占比可以發現，美國從18%增長到60%，用了約60年的時間，而中國只要不到30年（見圖3）。

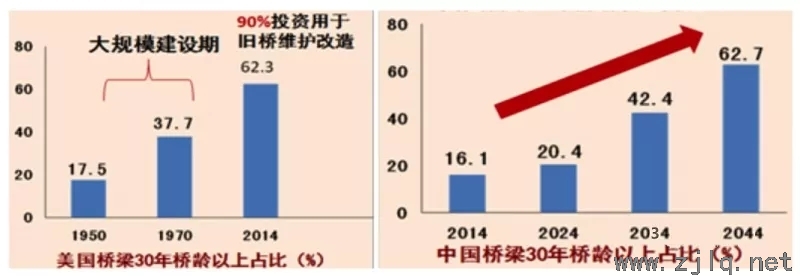

圖03中美橋梁30年橋齡發展對比
4、傳統檢測方法的缺點傳統檢查方法存在諸多缺點和不足主要體現在以下幾個方面：a.需要大量人力、物力和財力并有諸多檢查盲點；b.主觀性強，難于量化；c.缺少整體性；d.影響正常交通運行；e.周期長，實時性差。
基于傳統檢測方法的缺點和不足，對于大型橋梁在運營期通過橋梁結構的健康監測系統能有效對關鍵參數進行監測，對于橋梁的結構的安全運營提供科學的依據。對于橋梁檢測和橋梁結構的健康監測都是確保橋梁安全運營的重要手段，未來在大數據的基礎上可以進行有機的融合，為最終實現智慧橋梁管理養護提供有力的支撐。
什么是橋梁健康監測？
（一）定義結構健康監測（structuralhealthmonitoring，SHM）指利用現場的傳感設備獲取相關數據，通過對包括結構響應在內的結構系統特性分析，達到監測、檢測結構損傷或退化的目的。
（二）其功能定位a.對橋梁總體和擔心出現的損傷部位，其類似于“神經系統”；橋梁結構的健康監測系統功能類似于人的神經系統：傳感器相當于“神經系統”的末梢，用于感知結構的響應；傳輸網絡相當于“神經網絡”的神經中樞，其功能是在傳感器和控制系統之間進行信息傳輸和控制；結構的狀態評估類似于“神經網路”的大腦，其功能是對紫銅的采集數據進行處理和分析，并對結構的狀態進行評估。b.對已發現的損傷部位，其類似于“心電圖背包”。健康監測對于已經發現損傷的部位通過實時的監測數據的分析，能對損傷的發展變化以及損傷對結構的影響進行評估，其功能類似于對病人進行“心電圖”監測。
（三）監測系統的作用
a.對突發性損傷，起作用是能提高發現速度；b.對累積性損傷，使趨勢推演成為可能；c.對隱蔽部位，能夠?qū)崿F(xiàn)觀察；d.對橋梁的設計進行驗證，并能對今后的設計起指導作用。
（四）系統的組成橋梁健康監測系統的組成包括感知層、傳輸層、數據層和應用層四個層級，其分別對應傳感器子系統、數據采集與傳輸子系統、數據存儲與處理子系統、損傷識別與狀態評估子系統四個子系統。系統組成框架見圖4，典型橋梁健康監測組成圖見圖5。

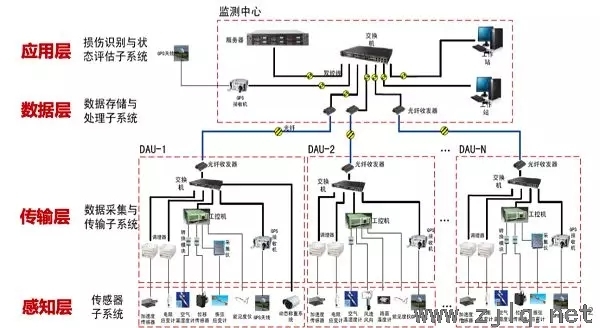

圖04橋梁健康監測系統的組成圖

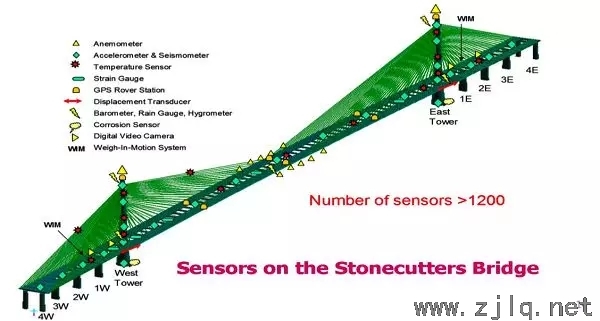

圖05香港某橋健康監測系統

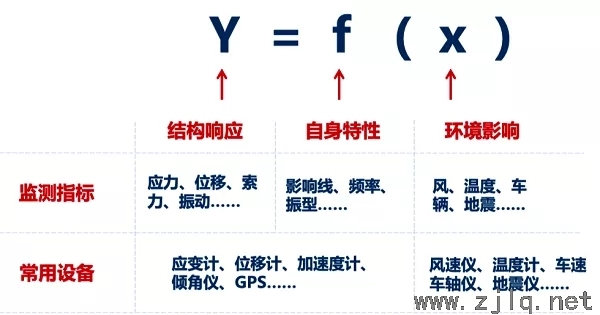

圖06監測指標和監測設備
當前發展?fàn)顟B(tài)及主要問題是什么？

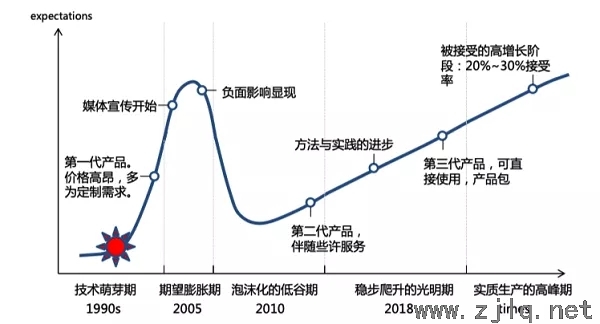

當前的發展?fàn)顟B(tài)（一）技術成熟度曲線橋梁健康監測系統的發展大致要經歷了五個階段，詳見技術成熟度曲線（圖7）
圖07橋梁健康監測系統成熟度曲線圖
a.技術萌芽期20世紀90年代，橋梁結構健康監測開始在中國得到應用。例如：青馬大橋、江陰長江公路大橋和虎門大橋等。
b.期望膨脹期2005年前后，大家對健康監測技術所能發揮作用的期望非常高，所建的橋梁健康監測系統的規模也普遍較大，通常單個系統規模都超過了3,000,000美金。
c.泡沫化的低谷期但是，大家很快地發現，橋梁健康監測技術還并不成熟，尚不能發揮預期的全部作用。所以，在2010年前后，橋梁結構健康監測技術就落到了泡沫化的谷底。
d.穩步爬升的光明期近年來，隨著傳感、采集、通訊、存儲，特別是計算機分析與人工智能的快速發展，健康監測技術在中國又重新得到認可，并取得了較快發展。這是目前我國橋梁健康監測系統發展正經歷的階段，隨著技術的發展橋梁健康監測系統除了在大型橋梁上的成熟應用，其在中小橋梁的應用也在逐步開展。
e.實質生產的高峰期這是橋梁健康監測系統未來要經歷的階段，隨著人工智能、大數據、5G技術的發展，未來橋梁健康監測系統的發展將出現高峰期，將進一步推動智慧橋梁管理的實現。
（二）政策層面2013年交通運輸部發布了《關于進一步加強公路橋梁養護管理的若干意見》提出：特大、特殊結構和特別重要橋梁的養管單位，要利用現代信息技術，建立符合自身特點的養護管理系統和健康監測系統。2016年發布的《十三五公路養護管理發展綱要》中指出，高速公路運行實時監測覆蓋率東、中部達到100%，西部地區重點路段達到100%。加強長大橋隧健康監測和動態運行監管，完善橋梁隧道運行監管制度。
2018年發布的《公路長大橋隧養護管理和安全運行若干規定》提出：長大橋隧經營管理單位應逐步建立長大橋隧結構監測體系，設置專人或委托專業機構對橋隧的結構狀態和各類外部荷載作用下的響應情況進行監測，及時掌握長大橋隧的結構運行狀況。

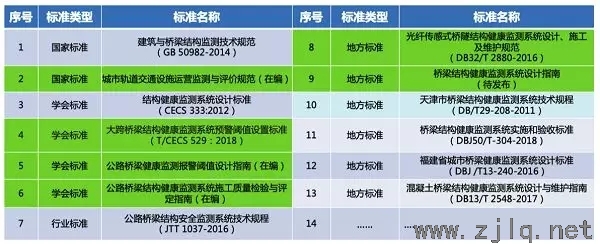

（三）標準層面目前我國已發布和在編寫的橋梁健康監測系統相關的國家、學會以及地方標準有10多項，將進一步推動和規范橋梁健康監測系統的發展。
圖08健康檢測系統相關的標準、規范
（四）應用層面a.健康檢測系統的應用實施橋梁健康監測系統的橋梁據不完全統計，目前我國已實施橋梁健康監測系統的橋梁超過466座，其中橋梁主跨在300m以上的橋梁147座。
b.所發揮的作用—累積性損傷趨勢推演伸縮縫損傷發現與成因分析江陰大橋于1999年通車，2003年發現橋梁伸縮縫出現損壞。該橋伸縮縫設計壽命為40年，而其使用4年后就出現損壞。對于伸縮縫采用梁端布設標尺采用定期人工檢查的方式，無法發現其損壞的原因。通過梁端安裝位移計對伸縮縫的運動形態進行動態監測，并對其進行分析，發現其損傷的原因。江陰大橋、潤揚大橋和蘇通大橋伸縮縫位移動態監測分析，見圖10。

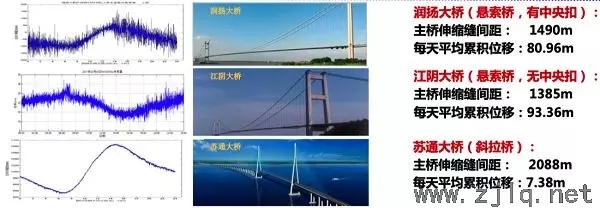

圖10三座大橋伸縮縫監測數據分析圖
對比分析結果顯示：對比廠家給出的伸縮縫滑塊允許磨耗距離，對比江陰大橋?qū)崪y(cè)數據，就會將滑塊磨壞；對江陰大橋?qū)崪y(cè)位移值做二次微分可以發現，車輛也帶來了較大梁體加速度，這意味著較大的縱向沖擊力。因此懸索橋和斜拉橋縱向運動形態有很大不同，較大的縱向累積行程和較大的縱向運動加速度是造成江陰大橋伸縮縫損壞的主要原因。處理措施：對江陰大橋伸縮縫處理措施：縱向阻尼器+高耐磨滑塊；對潤揚大橋伸縮縫處理：限位裝置+高耐磨滑塊。伸縮縫累計損傷趨勢推演作用：構造設計優化、實測行程特征、及時更換滑塊和伸縮縫壽命預測。
異常事件/突發性損傷報警撞船事件及時發現和報警，見圖11。

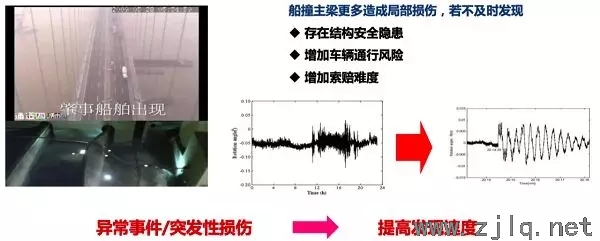

圖11撞船事件的發現和報警

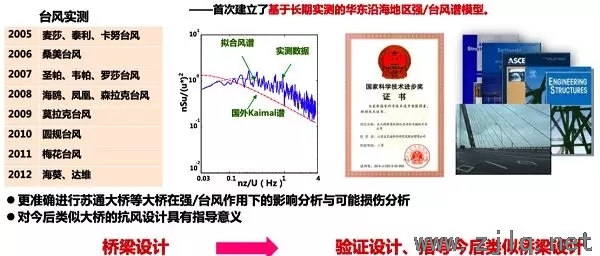

故障發現，如發現崇啟大橋TMD阻尼器抑振效果異常，見圖12。代替部分人工檢測——例：橋面溫度監測直接指導養護（高溫時灑水降溫，低溫雨雪時預撒融雪劑）。驗證指導設計——例：風場分析及風譜模型建立，見圖13。
圖12故障發現示例
圖13臺風譜模型
c.應用范圍健康監測技術近年來正逐步從特大跨徑橋梁向常規橋梁拓展。目前江蘇、武漢以及云南昆明等地區已經在中小跨徑橋梁實施橋梁健康監測系統，并逐步實現橋梁健康監測集群化。
d.應用功能健康監測技術近年來正與BIM、電子化人工巡檢系統和養護管理系統逐步融合。
健康監測系統主要問題
根據橋梁健康監測系統的現狀，其技術、瓶頸以及未來突破方向總結見圖14。

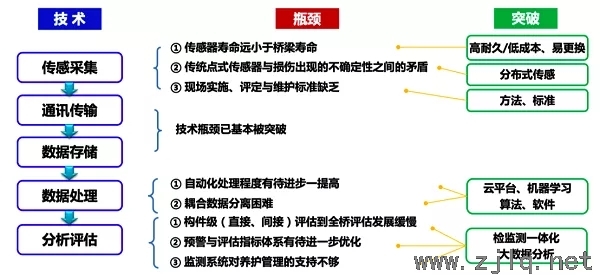

圖14橋梁健康監測技術瓶頸、突破
問題1：?jiǎn)柺裁春芏嘟】当O(jiān)測系統用不長久就壞？當前橋梁健康監測系統實施過程中存在的主要認識誤區，導致系統出現經常壞、不管用的情況。監測系統經常壞的主要運營是系統在實施時重總體輕細節、重設計輕施工、重傳感輕后端、重實施輕維護。出現系統不管用的主要原因是重硬件輕軟件、重?cái)?shù)據輕分析。

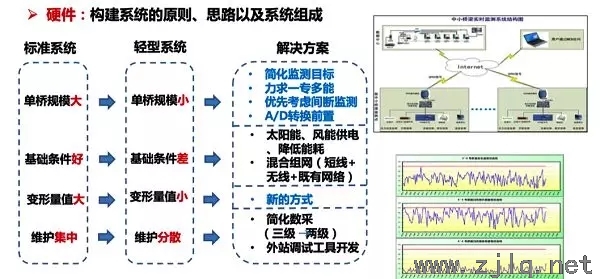

問題2：特大橋系統能否簡單照搬到常規橋？1.頂層設計特大橋系統和常規橋梁系統特點不同，因此常規橋梁應考慮降費、增效，在頂層設計時考慮建立輕型橋梁監測系統。1）特大跨橋梁的健康監測系統的特點特大跨橋梁的健康監測系統的特點：?jiǎn)螛蛳到y(tǒng)規模大、基礎條件好（供電、通訊…）、變形量值大、后期維護集中，難度較小。2）常規橋梁的健康監測系統的特點常規橋梁的健康監測系統的特點：?jiǎn)螛蛳到y(tǒng)規模小、基礎條件差、變形量值大、后期維護分散，難度較大。3）硬件硬件在頂層設計時應根據特點考慮其構建系統的原則、思路以及系統組成，見圖15。
圖15常規橋梁系統硬件設計
4）軟件軟件：適于常規橋梁安全監測系統特點的預警方法。如考慮預制空心板橋鉸縫工作性能評價指標等。
2.功能設計

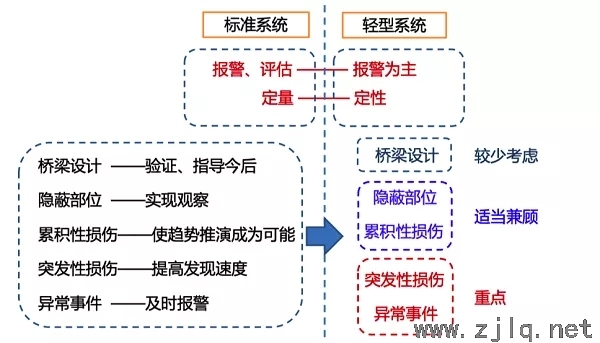

大型結構橋梁監測系統與常規橋梁監測系統在功能設計時的區別見圖16。
圖16兩種系統功能設計對比
3.傳感手段傳感手段應考慮低成本、高精度、一專多能以及新型監測傳感器技術手段。
4.數據采集對于數據采集傳統方式為傳感器+工控機，其存在主要問題是系統復雜、成本太高和工控機使用效率低等。對于常規橋梁數據采集研發方向是采用嵌入式系統，如振弦式應力傳感器數據采集儀多路擴展器、多路熱敏電阻信號調理器、新型數字溫度傳感器測溫系統等。

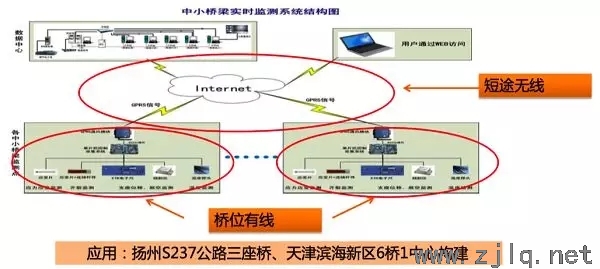

5.數據傳輸數據傳輸傳統的方式是有線傳輸，其存在問題多點分散，難以適用常規橋梁。對于常規橋梁數據傳輸解決思路：橋位有線+短途無線+公網或?qū)＞W(wǎng)傳輸?shù)姆绞?，?jiàn)圖17。
圖17常規橋梁監測數據傳輸網絡
6.標準系統與簡化系統測量參數對比標準系統與簡化系統測量參數不同，其對比見圖18。

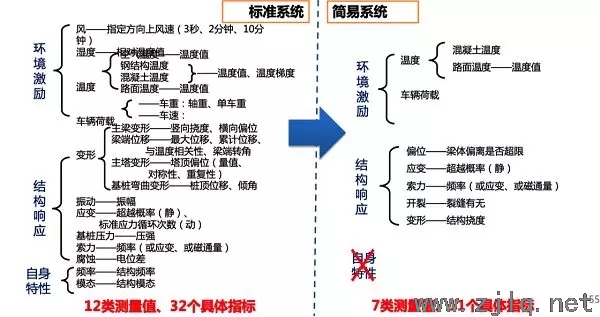

圖18兩種系統測量參數對比
問題3：如何讓健康監測系統發揮作用？1.保證系統的穩定運行；2.高度重視異常信號的甄別與剔除；異常信號的甄別與剔除的方法有：深度神經網絡的異常數據自動探測、基于機器學習的監測數據預測與異常識別。3.有一套功能強大的可視化分析軟件，見圖19；

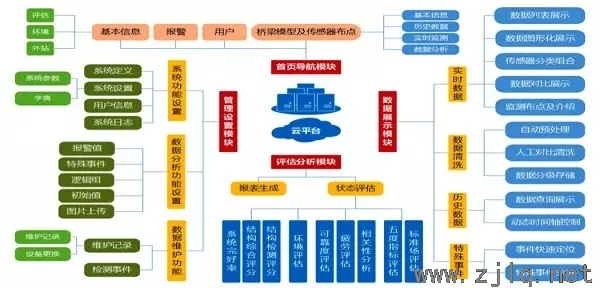

圖19典型系統可視化軟件
4.建立合理可行的報警指標與閾值并與養護動作掛鉤，見圖20；

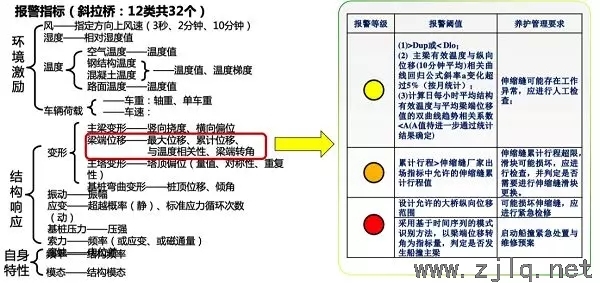

圖20報警指標與閾值與養護管理關系
5.通過統計分析發現異常，結合有限元仿真尋找異常產生原因；6.檢測與監測相配合。監測與檢測相結合今后分步驟研究的方向見圖21。

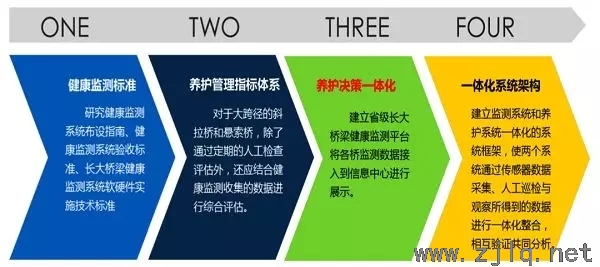

圖21監測與檢測研究方向

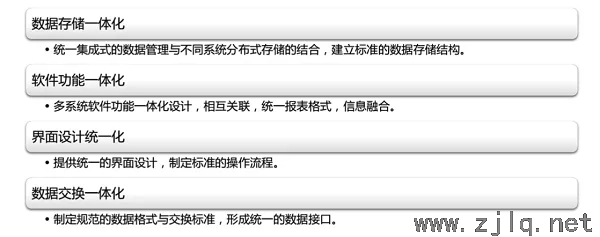

監測與檢測一體化系統架構包括：數據存儲的一體化、軟件功能的一體化、界面設計的一體化以及數據交換的一體化。
