沈陽建筑大學交通工程學院 遼寧沈陽 110168
摘要：隨著社會經濟的發展，橋梁的作用顯得越來越重要。北斗RTK技術作為一種新的橋梁結構健康監測方法，具有高精度、高效率、全天候、實時性等優點。本文主要對我國北斗衛星導航系統以及RTK技術原理進行了簡單介紹，并對基于北斗的RTK技術在橋梁監測中的技術優點和應用進行了探討。
關鍵詞：北斗；橋梁健康監測；RTK技術；
引言
橋梁在使用過程中，由于自然環境侵蝕以及車輛荷載的作用，經常導致橋梁結構損傷和功能退化，以致發生災難事故。為保障橋梁結構在營運期間的承載能力、耐久性和安全性，對橋梁結構進行健康監測顯得非常必要。全球?qū)Ш叫l(wèi)星系統（Global Navigation Satellite Positioning System，GNSS）作為一種新的橋梁結構動態監測方法，由于其全天候、自動化、高精度、高效率等優點，使其在橋梁健康監測方面表現出獨特的優越性[]。長期以來，美國GPS系統在導航領域幾乎占據了整個市場，而高精度的GNSS監測領域也幾乎依賴于GPS。北斗衛星導航系統（BeiDou Navigation Satellite System，簡稱BDS）是我國自主研發的全球衛星定位與通信系統。研究北斗技術在高精度測量領域的應用，對于打破GPS在監測領域的壟斷，加快北斗導航系統在各行業的應用起到了積極的推動作用。
1、北斗衛星導航系統簡介

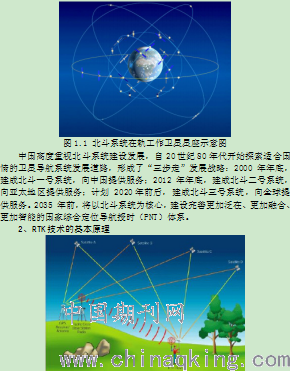

北斗衛星導航系統是我國自主建設、獨立運行的全球衛星導航系統，是為全球用戶提供全天候、全天時、高精度的定位、導航和授時服務的國家重要空間基礎設施。是繼美國、俄羅斯之后第三個成熟的衛星導航系統。由空間段、地面段和用戶段三部分組成，空間段現階段在軌工作衛星星座由5顆 GEO衛星、8顆IGSO衛星和21顆MEO衛星組成，星座分布如圖1.1所示，地面段由主控站、時間同步/注入站和監測站等組成，用戶段由北斗用戶終端以及與其他衛星導航系統兼容的終端組成[][]。
圖2.1 RTK工作方式
RTK（ Real Time Kinematic）技術是GPS實時載波相位差分的簡稱，是一種 GPS 與數據傳輸技術相結合，實時解算并進行數據處理，在 1-2秒時間內得到高精度位置信息的技術。RTK系統由參考站和流動站組成，參考站通過傳輸網絡將其觀測值和測站坐標信息一起傳給流動站，流動站結合參考站發來的數據和自身的觀測數據，在系統內組成差分觀測值，并進行實時處理，如圖2.1所示，RTK能夠?qū)崟r(shí)提供流動站的三維定位結果，并達到厘米級精度，常規RTK技術的有效作用范圍一般小于二十公里[]。
3、北斗RTK技術的優勢
3.1自主性，安全可靠
北斗衛星導航系統是我國擁有自主知識產權的衛星導航定位系統。該系統采用安全可靠的高強度加密設計，同時提供北斗時和中國 2000 大地坐標的時空基準，更加適用于我國交通運輸、海洋漁業、測繪地理信息、通信時統、救災減災、應急搜救等領域。
3.2系統增強
北斗系統增強系統包括地基增強系統與星基增強系統。其中北斗星基增強系統是北斗衛星導航系統的重要組成部分，通過地球靜止軌道衛星搭載衛星導航增強信號轉發器，可以向用戶播發星歷誤差、衛星鐘差、電離層延遲等多種修正信息，實現對于原有衛星導航系統定位精度的改進。
北斗現階段在軌工作包含8顆IGSO衛星（傾斜地球同步軌道衛星），對中國區域進行局部增強，解決了在高緯度地區低仰角問題，為導航定位提供更多的可見衛星以及更精確地的差分定位服務。北斗系統空間星座將從北斗二號逐步過渡到北斗三號，在全球范圍內提供公開服務。北斗三號系統繼承北斗有源服務和無源服務兩種技術體制，能夠?yàn)槿蛴脩籼峁┗緦?dǎo)航（定位、測速、授時）、全球短報文通信、國際搜救服務，中國及周邊地區用戶還可享有區域短報文通信、星基增強、精密單點定位等服務。
3.3接收信號強
北斗RTK是基于北斗衛星導航系統的RTK技術，可視衛星多，衛星高度角大，能夠長時間以低PDOP值進行工作；能兼容其他3大定位系統，并可自由切換，保證高標準定位精度。在我國領土范圍內不會存在必然的信號盲區，比GPS-RTK 具有更好的信號接收能力。
相同屏蔽情況下，GPS-RTK已經失鎖，北斗RTK仍可以很快鎖定13顆以上衛星，北斗RTK鎖定衛星能力突出，且數量穩定；北斗RTK獲得的固定解效率更高，GPS-RTK失鎖時，北斗RTK還能夠快速獲得固定解；北斗RTK對應PDOP值更小，且趨向穩定；北斗RTK采集坐標點位觀測平面誤差及點位觀測誤差更小，波動很小，北斗RTK點位觀測平面中誤差及點位觀測中誤差較小[]。
4、監測應用
4.1橋墩沉降監測
應用北斗RTK技術對橋墩變形進行厘米級實時動態測量，可以與傳統的監測方法相配合，例如用陣列式位移傳感器或光纖光柵傳感器法，對橋梁的位移、傾覆、沉降、震動變化等進行實時監測，捕捉橋梁三維動態變化信息，并實時將監測數據傳回?cái)?shù)據管理中心。還可結合人工測量并加上軟件解算，對橋梁的整體穩定性做出分析，從而保證橋梁的安全。
4.2橋梁撓度監測
橋梁撓度監測包括主梁變形（轉角和撓度）、拱軸線變形、索塔變形等。混凝土的收縮徐變以及溫度變化等都會引起橋梁各部分軸線位置的變化，如果設計位置的偏離超過規定值，橋梁的內力分布甚至行車性能就會受到影響。因此，各類橋梁所要求的軸線位置是衡量橋梁是否處于健康狀態的重要指標。
基于北斗RTK的橋梁撓度監測系統由基準站、流動站、監測站和監控中心組成，各部分之間通過有線或無線網絡實現實時數據傳輸。根據相對定位原理，實時地處理數據，并實時地以厘米級的精度給出測站的三維坐標。衛星數據通過無線網絡傳輸?shù)奖O(jiān)測中心服務器，監測中心進行實時解算。
5、結語
北斗RTK技術是衛星定位技術的一個新的里程碑，大大提高了測量效率并拓展了GPS應用領域，為橋梁健康監測提供了十分有力的條件，使用北斗RTK進行橋梁變形監測能縮短作業時間、全天時監測、降低勞動強度。雖然目前高精度定位還是以GPS系統為主，隨著北斗衛星導航系統的建設步伐加快，在中國區域內高精度定位最終會擺脫對GPS的依賴，北斗RTK技術在橋梁結構健康監測和其他領域?qū)⒌玫礁訌V闊的應用。
