摘要:港珠澳大橋具有遠高于內地橋梁的設計要求，內地橋梁設計壽命通常在五六十年，港珠澳大橋設計壽命在120年，防撞墩可以承受3萬噸沖擊力，同時可以承受16級臺風，對于橋梁的結構設計、施工有著嚴格的要求，使用了YSV8004S 無線采集儀對于施工和長期運行中橋墩和樁基的振動進行了監測，通過實驗數據對于前期的設計進行驗證，同時分析了潮汐作用對于橋梁的影響。

關鍵字:港珠澳大橋；振動監測；潮汐；自振頻率

1 試驗?zāi)康?/SPAN>

港珠澳大橋是一座連接香港、珠海和澳門的巨大橋梁，在促進香港、澳門和珠江三角洲西岸地區經濟上的進一步發展具重要的戰略意義。港珠澳大橋主體建造工程于2009年12月15日開工建設，一期于2015至2016年完成，大橋投資超700億元，約需6年建成。

港珠澳大橋連接香港、珠海和澳門，于2009年開通，預計2015到2016年竣工。港珠澳大橋具有遠高于內地橋梁的設計要求，內地橋梁設計壽命通常在五六十年，港珠澳大橋設計壽命在120年，防撞墩可以承受3萬噸沖擊力，同時可以承受16級臺風，對于橋梁的結構設計、施工有著嚴格的要求，使用了YSV8004S 無線采集儀對于施工和長期運行中橋墩和樁基的振動進行了監測，通過實驗數據對于前期的設計進行驗證，同時分析了潮汐作用對于橋梁的影響。

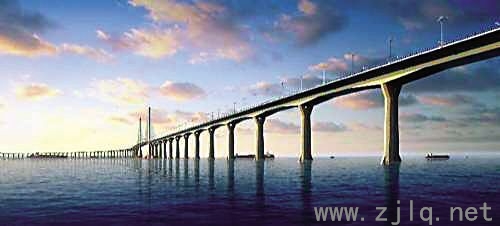

圖1  港珠澳大橋

2 測試儀器

測量設備：

1） YSV 動態數據采集和信號分析軟件；

數據采集、記錄、時域信號分析、頻譜分析、數據統計、存圖、存報告等功能。

2） YSV8004S 24 位AD4通道無線數據數據采集儀

24位高精度AD，48通道可選，并行采樣，最高采樣速率200Hz，抗混疊濾波，動態范圍120dB。

3） YSV無線組網網關

無線組網網關，可以搜索400米范圍內的所有無線采集儀，進行數據匯總接收，并通過無線網關的無線發射模塊，將數據遠程從港珠澳大橋現場發送回北京

4） YSV202微振動測量傳感器

微振動測量傳感器，測量頻率范圍0.17-100Hz，多個檔位，可以測量大型橋梁的低頻振動加速度和速度，專用于橋梁的環境微振動測量。

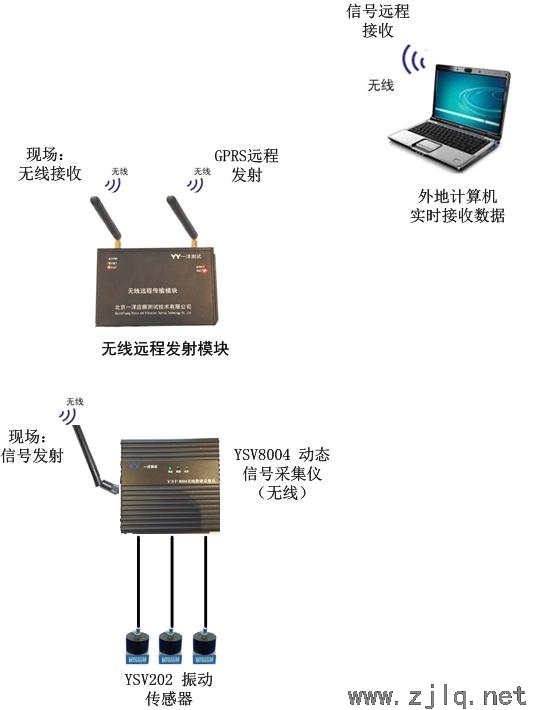

圖2  測試儀器連接圖

3 試驗過程

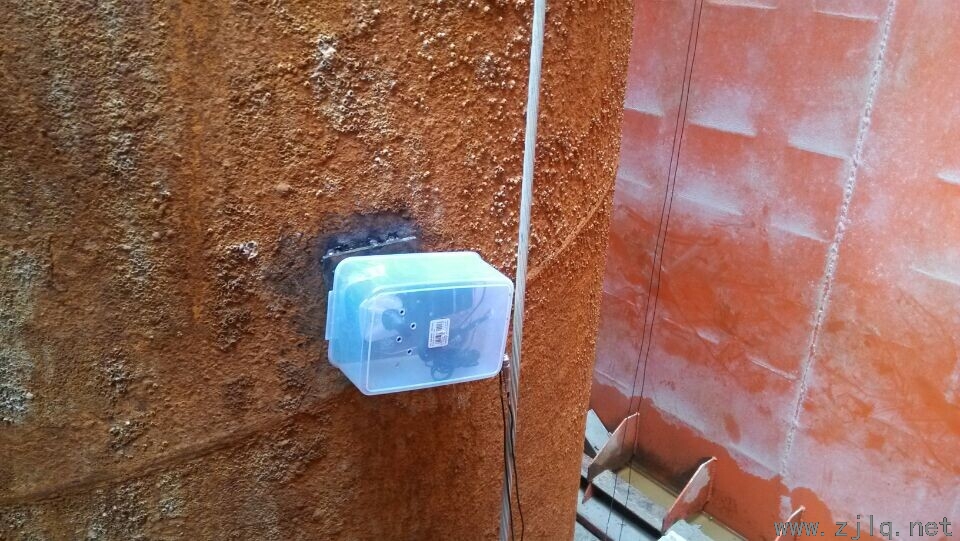

圖3測點位置圖（樁基）

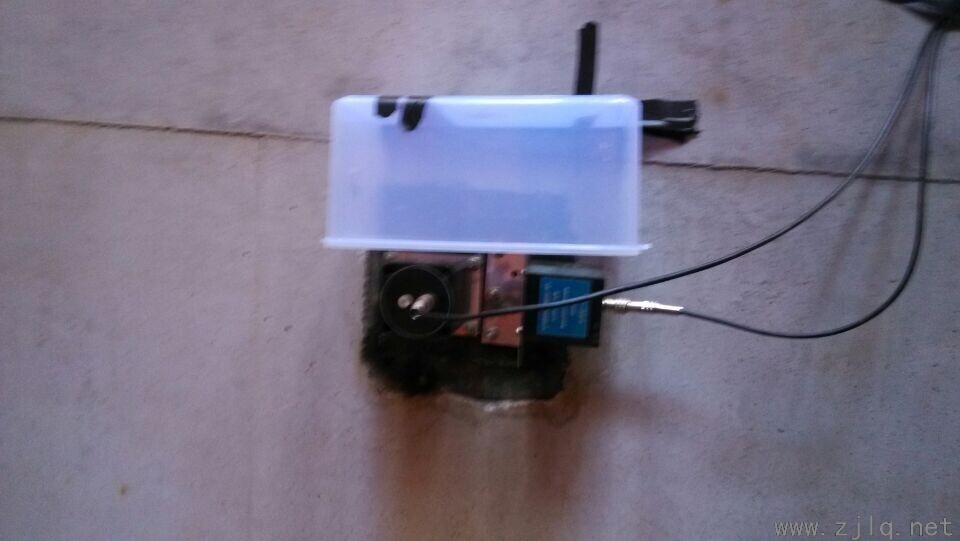

圖4測點位置圖（橋墩）

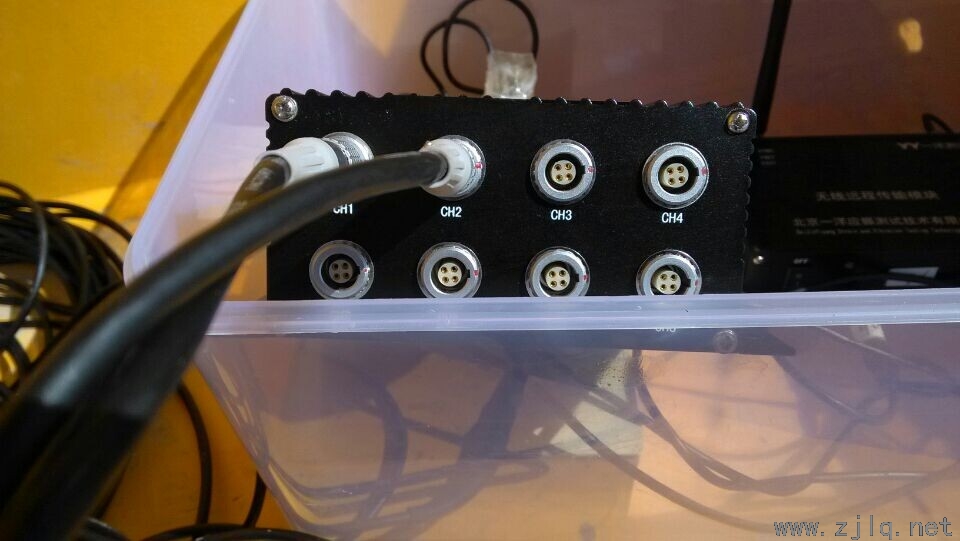

圖5 YSV8004 無線測試采集

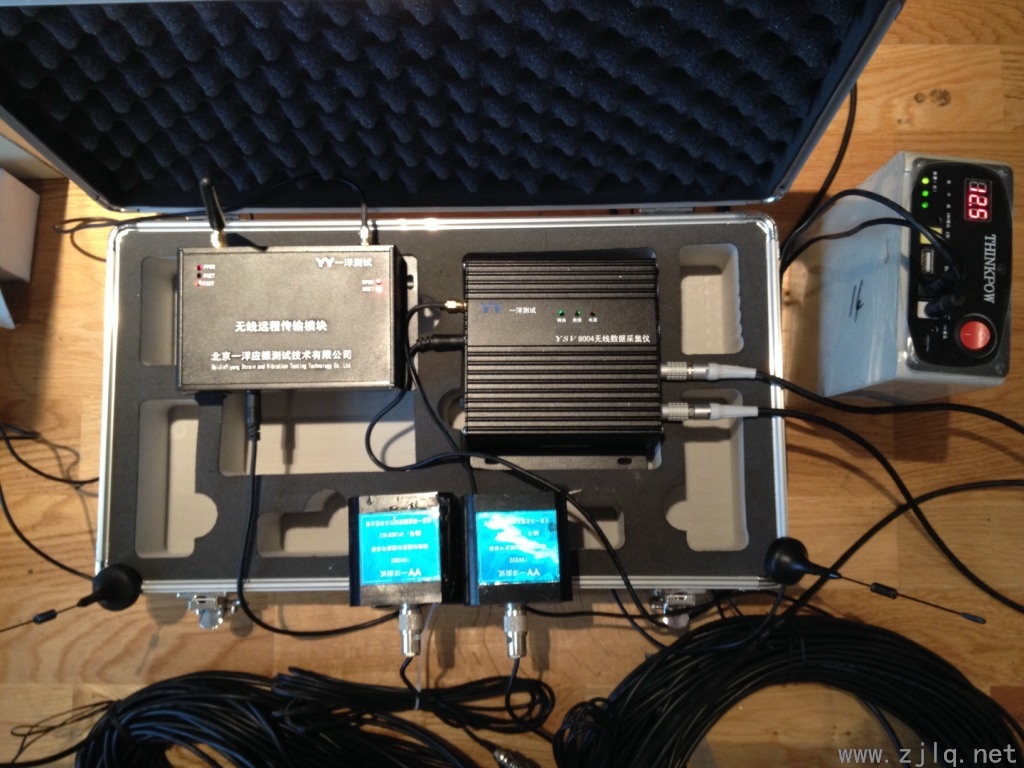

圖6 全套測試儀器

4 試驗結果

測量了橋梁的振動加速度、速度和位移信號，和當初開工之前的設計指標進行了對比。同時通過頻譜分析，得到了橋梁自身的自振頻率和海浪潮汐的激振頻率，分析了潮汐對于橋梁的影響。
