隧道混凝土襯砌常見的質量問題包括：
a、混凝土開裂
b、混凝土強度不夠
c、襯砌厚度不足
d、襯砌表面滲漏水
e、襯砌背后充填不密實
一）襯砌混凝土施工檢查
對襯砌混凝土各道施工工序的檢查，是防止襯砌出現常見質量問題的有效措施
1、襯砌外輪廓檢查。在防水板鋪掛之前，用全站儀直角坐標法或全斷面儀極坐標法檢測實際輪廓。對侵入襯砌斷面的凸出部分進行處理
2、基礎基坑檢查
a、量測基坑尺寸，應符合設計要求
b、檢查基坑壁是否穩定，必要時采取加固措施
c、澆注基礎前，檢查基坑基底，應清除坑內浮渣和積水；對于易軟化崩解的巖石基底及時用砂漿封閉，對于砂、土、泥注意檢查基底承載力
3、模板臺車檢查
a、檢查模板臺車剛度。經驗表明模板宜采用12毫米厚鋼板彎制，門架及支撐件要有足夠的剛度
b、檢查模板臺車輪廓尺寸。前后兩端外形應盡量一致，最大徑向尺寸差不大于5毫米，以免襯砌環向施工縫出現錯臺
c、檢查模板臺車長度。經驗表明臺車長度為8～9米為宜，對于曲線隧道還應撿算其長度是否合適
d、檢查模板臺車進料檢查窗孔。其布置和數量應滿足下表澆注混凝土的要求

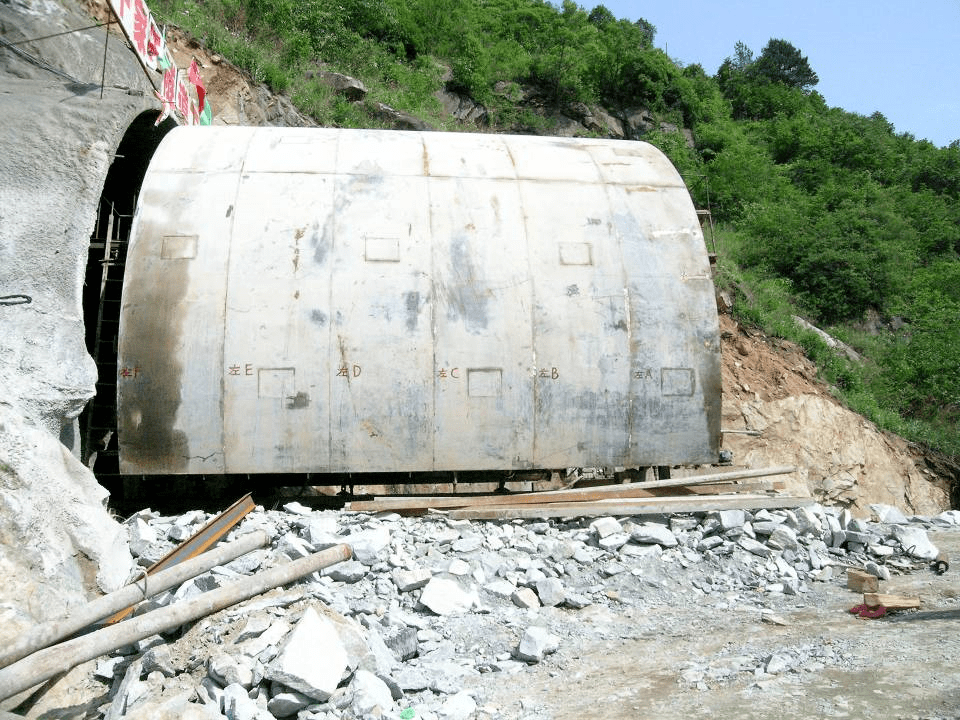

模板臺車進料檢查窗孔布設

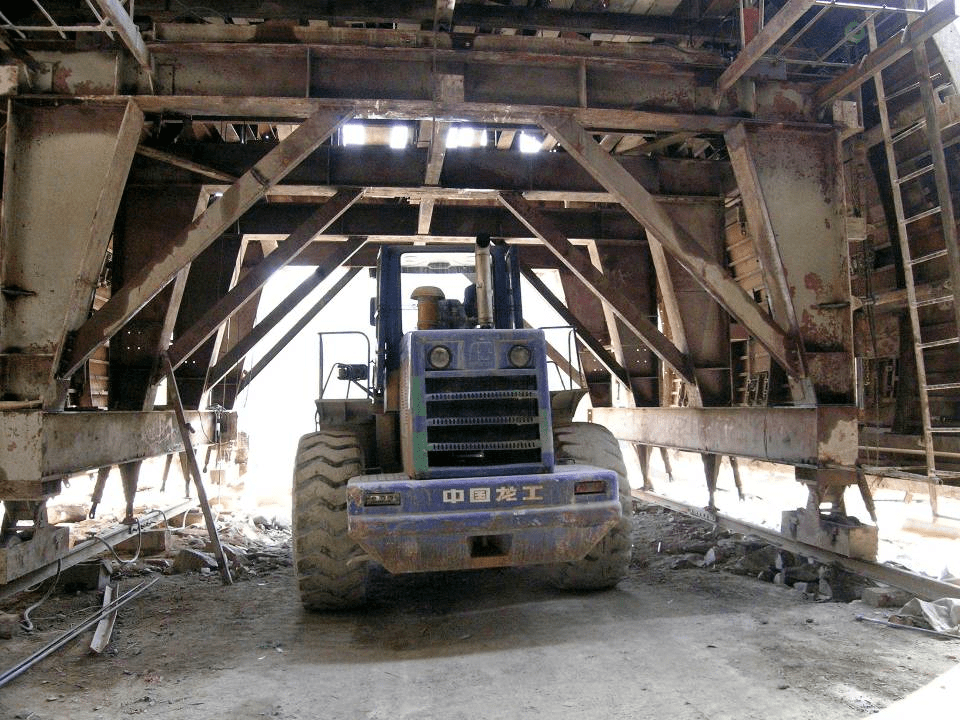

模板臺車門架
e、檢查模板臺車就位。用全站儀直角坐標法檢查臺車按隧道中線和標高就位，主要測拱頂和兩側最寬處；檢查臺車抗上浮、抗兩側內縮的加固措施；檢查模板支撐件是否張緊

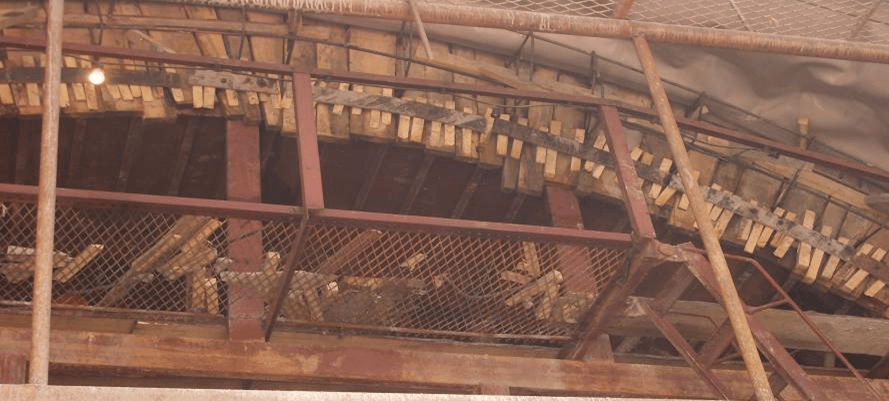

f、檢查擋頭板安裝。安裝可靠、封堵嚴實，是否損壞防水板
4、混凝土澆注檢查
a、觀察角落和鋼筋密度大部位的振搗
b、觀察拱頂部位澆注
c、觀察水平施工縫的處理
5、拆模檢查
適宜的拆模時間應根據實際采用的混凝土強度－齡期關系曲線確定，應符合以下要求
a、不承受外荷載的拱墻，混凝土強度應達到5MPa，或拆模時混凝土表面積和棱角不被損壞并能承受自重
b、承受圍巖壓力較大的拱、墻，封頂和封口混凝土應達到設計強度的100％
c、承受圍巖壓力較小的拱、墻，封頂和封口混凝土應達到設計強度的70％
二）混凝土強度檢測
1、回彈法檢測法
a、回彈法原理
由于混凝土的抗壓強度與其表面硬度存在某種關系，而回彈的彈擊錘被一定的彈力打擊在混凝土表面上，其回彈高度與混凝土的表面硬度成一定的比例關系。根據表面硬度則可推求混凝土的抗壓強度。
b、測試范圍
以每板襯砌為一構件，隨機抽取大于襯砌總數30％的構件作為試樣
每個試樣均勻布置不少于10個測區，相鄰測區的間距不宜大于2米
測區的大小以能容納16個回彈測點為宜，一般取400平方厘米
c、測區表面要求。應清潔、平整、干燥，不應有接縫、飾面層、粉刷層、浮漿、油垢等，以及蜂窩、麻面
d、回彈值測讀?；貜梼x軸向垂直測試面，每測區彈擊16點，同一測點只允許彈擊一次。測點應均勻分布，避開外露的石子和氣孔，測點距構件邊緣或外露鋼筋、鐵件不小于5厘米
e、測區回彈值整理。剔出回彈值的3個最大值和3個最小值，求出測區的平均回彈值，精確到0.1
f、測區碳化深度值。在測點內鑿出6毫米深的孔，滴1％濃度的酚酞酒精溶液在孔壁邊緣，量取紫紅色部分垂直深度。求出測區平均碳化深度
g、用測強基準曲線計算出測區強度值，進而計算試件混凝土強度，取其較低值為構件混凝土強度值
2、超聲波法檢測法
a、原理是根據混凝土的抗壓強度與縱波的傳播速度之間存在著某種函數關系，然后在標準狀況下（即各種影響系數等于1的情況下）制備標準混凝土試塊，并以測得每個試塊的平均傳播速度與破損強度，擬合出曲線方程，最后根據波速來測算強度值。
b、測試方法：超聲波探測按探頭安放的位置不同可分為：對測法、斜測法、平測法
c、影響強度測定的因素：橫向尺寸效應；溫度和濕度；鋼筋；骨料；水灰比；齡期；缺陷和損傷
3、鉆芯法檢測法
鉆芯法是利用鉆機和人造金剛石空心薄壁鉆頭，從結構混凝土中鉆取芯樣以檢測混凝土強度和混凝土內部缺陷的方法
鉆芯取樣時，一般要求芯樣直徑為粗集料直徑的3倍
取芯數量同一批構件不得少于3個
三）隧道襯砌厚度檢測
沖擊－回波法
激光斷面儀法
地質雷達法
鑿孔直接量測法
四）混凝土缺陷檢測
1、外部缺陷主要包括：裂縫、蜂窩、麻面、平整度、幾何尺寸
檢測儀器：（刻度放大鏡、塞尺、直尺、數碼相機）
2、內部缺陷，裂縫的深度、背部回填密實度、空洞。
檢測方法：地質雷達、超聲波、沖擊－回波法、紅外成像
