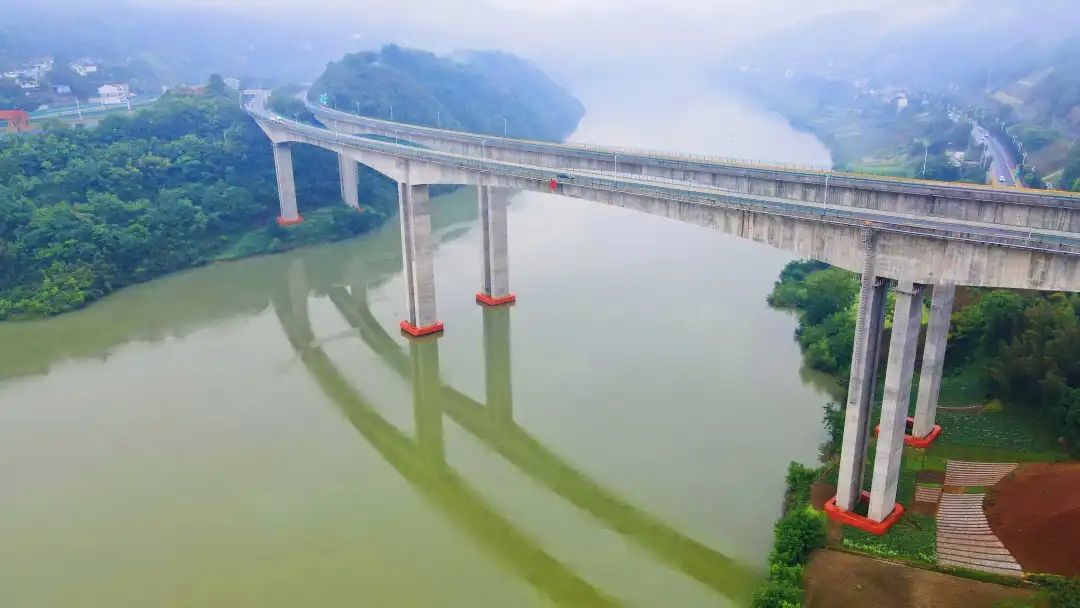

漢江大橋位于十天高速K280+200段,該橋橫跨漢江、國道、鐵路而建,主跨跨徑為160m的預應力鋼筋砼連續剛構特大型橋梁,作為安康至漢中連接?xùn)|西走向的一條重要通道,并收錄于陜西省公路長大橋隧目錄之中,根據交通運輸部長大橋梁結構健康監測系統建設要求,近期,石泉漢江大橋?qū)嵤╅_展了結構健康監測系統建設任務。
此次石泉漢江大橋結構健康監測系統是一種通過網絡集成技術將分布在橋梁現場的各類傳感器,數據采集與傳輸、處理與管理、分析與應用的硬件設備、軟件模塊及配套設施連接技術結合在一起,具有對橋梁設定參數連續監測、自動記錄、數據顯示、報警評估功能的電子信息系統。橋梁上下行共布設傳感器252個,監測點布設在受力、變形較大、易損、影響主要部件耐久性和結構整體安全的位置;主要位于橋梁箱室內及個別外側護欄、梁端底部、橋墩底部等位置;主要從環境、作用、結構響應、結構變化4個類別,主梁內外溫濕度,橋面風速、風向,混凝土結構溫度,地震,主梁豎向位移(靜),主梁豎向位移(動),梁端縱向位移,墩頂位移,應變,主梁振動,混凝土結構裂縫等11項內容開展監測。

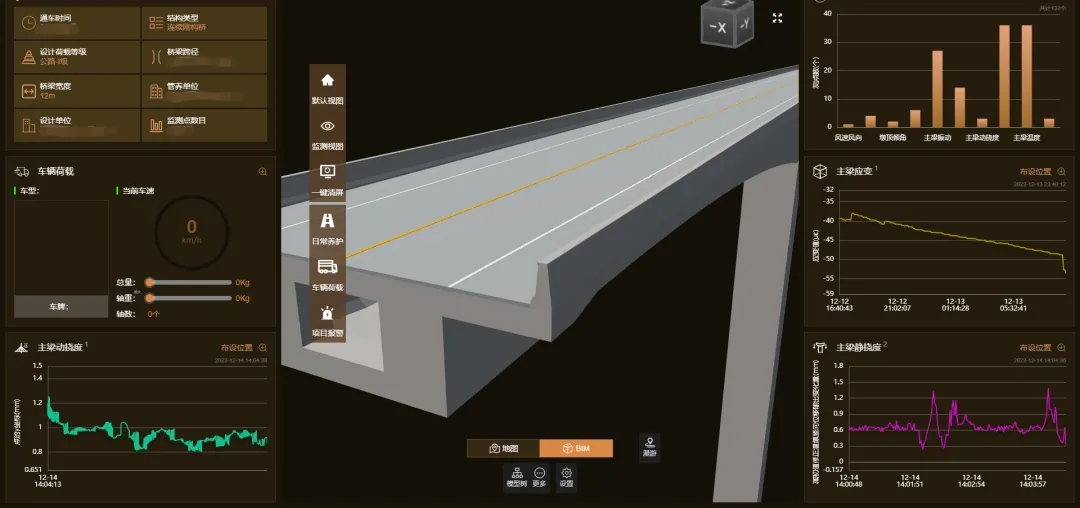

經過傳感器采集獲得橋梁各項監測數據,通過模數轉換及網絡傳輸,連接到云服務器,按照監測系統功能模塊和業務類型劃分為實時監測、統計分析、橋梁結構信息、監測系統信息、結構安全評估等專項數據庫;針對不同的監測項設計對應的數據預處理、二次處理、特征值提取以及數據持久化存儲;同時對于視頻、圖片、文檔等非結構化數據,可完整地存入、檢索、導出,提供數據調用和查詢;監測系統對監測到的數據進行分析,并根據系統設定的預警值(橋梁每個監測類別的具體閾值)對橋梁結構安全進行診斷評估,進行預警、響應,監測人員通過網頁、手機APP隨時登錄系統查看具體情況,確定相應的處置措施。
石泉漢江大橋橋梁結構健康監測系統的建設對輔助橋梁日常養護、管理和突發事件應急處置,實現對橋梁在未來運營過程中健康狀況的實時動態監測,及時發現損傷和安全隱患并進行預警,延長橋梁的使用壽命,為維護管理提供科學的數據支持,降低運營維護成本,保障橋梁使用安全起到重要作用。(通訊員 鄧川)
