不同類型的橋梁該如何加固,保障施工質量?
更新時間:2024-07-09 14:49
  |
閱讀量:
字號:
A+ A- A

目前橋梁加固設計與計算方面的研究還相對滯后,有些方面甚至連公認的算法都沒有,使設計者感到難于動手。橋梁加固設計師除了有扎實的專業知識外,最好既有相當?shù)脑O(shè)計經驗,又有相當?shù)氖┕そ?jīng)驗,所完成的設計施工圖才較合理、可靠、現實、施工質量容易保證、修改變更少、造價合理、加固效果好,不僅能治“標”,能治“本”的盡量治“本”。

“應力強度計算是反映構件病害的必要依據,承載能力計算是構件安全使用的最后保障”兩者均不可缺?,F(xiàn)實加固計算中,常出現承載能力極限狀態滿足要求,但構件確實存在許多病害,于是一種做法是加大車輛設計荷載使承載力不滿足要求,但又缺乏可靠的超載資料;另一種做法是根據各種病害及程度通過一些算法得出各種折減系數,對承載力進行折減,以說明構件不滿足承載力要求,構件加固后又補足大于等于被折減的承載力,這種做法雖有一定科學依據,但也有不少人為評判因素,同樣不能反映控制截面上各種材料的工作狀況。那不同類型橋梁要如何加固呢?中交路橋科技探析一二。

一、混凝土預制裝配簡支板橋

1、常見的問題有:

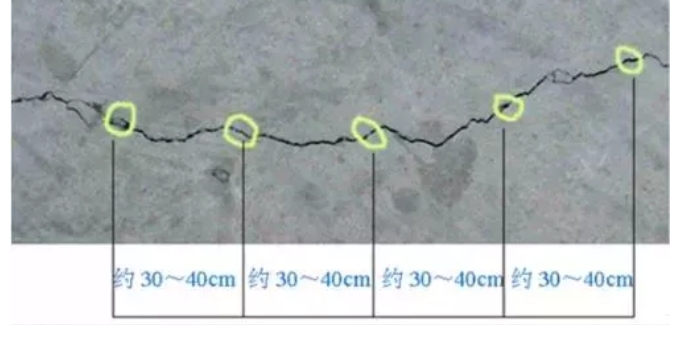

(1) 裝配式簡支板可有橋面鉸接縫處出現縱向裂縫,這主要是鉸接縫施工質量差,造成各板塊的整體性連接差;

(2)也可有支座脫空現象產生,由于每塊板的兩端各有2個支座,每跨橋都有較多支座,如果施工時支座墊石標高有誤差,或預制安裝時板有翹曲,或墩臺有不均勻沉降都會導致部分支座脫空;

(3)鋼筋混凝土的簡支板跨中附近板底有由下而上的豎向裂縫,縫寬有可能超過規定要求,或有跨中下?lián)?,抗彎能力不足?/p>

(4)板底出現縱向裂縫,預應力混凝土裝配式簡支板橋大多采用先張法施工,如果由于施工原因造成底板太薄,使得預應力筋周圍混凝土局部應力過大,或者由于混凝土中的氯鹽添加劑或者混凝土碳化造成鋼筋生銹,均可能產生沿著鋼筋的板底縱向裂縫。

 (5)一般的空心板在支承端附近不會出現剪切斜裂縫,但近幾年來有的橋梁采用了單塊寬度達1.5米甚至更大的大空心板,其實相當于小箱梁,腹板厚度不大時,邊板的腹板上有可能發現斜裂縫。


2、可選的加固方法有:

(1)對板底產生的縱、橫向裂縫,當縫寬超過規范的限制時,均可采用粘貼鋼板法或粘貼纖維復合材料法加固。但對解決跨中下?lián)系男Ч缓茫?nbsp;

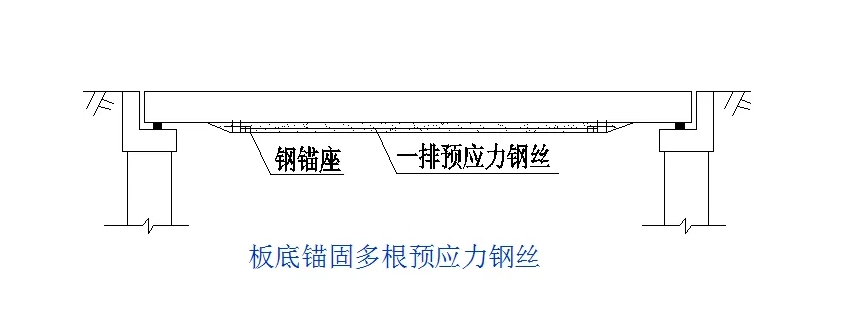

 (2)預應力加固法,在板底錨固多根平行的預應力細鋼絲,張拉后覆蓋特制混凝土(板底錨固多根預應力鋼絲),或者設轉向托架后折線形布鋼束張拉,預應力鋼索穿過兩端板中斜孔錨固于鋪裝層下(折線形布置體外預應力索)。

(3)改變結構體系法,如簡支板變連續板,小跨徑板橋可在跨中或跨中附近增設橋墩或斜撐,采用“跨中增加支撐變簡支為連續”,但應注意在中支點負彎矩區,應結合橋面改造,增設足夠的受拉鋼筋。以上兩種方法對解決跨中下?lián)闲Ч^好;

(4)錨噴混凝土加固法,在板底錨固鋼筋網后,噴射混凝土覆蓋。其實質是增加板底配筋,類似于“板底錨固多根預應力鋼絲 ”圖,只不過板底增加的是普通鋼筋網;

 (5)對橋面鉸縫處的縱向裂縫,只有通過橋面改造來解決,如增加橋面橫向鋼筋布置,加厚鋪裝層等;

 (6)對板橋支座脫空現象,可采用更換,加鋼墊板,楔緊等方法解決。


二、鋼筋混凝土及預應力混凝土連續板橋

鋼筋混凝土及預應力混凝土連續板橋一般采用實心板截面或空心板截面,大多采用現澆施工,跨徑在20米以下,預應力混凝土連續板跨徑偏大些,一般采用后張法,有等高度的,也有變高度的。城市橋梁中的跨線橋、人行橋應用多一些。鋼筋混凝土連續板的應用更多。

1、常見的問題有:

(1)筋混凝土連續板橋各跨中附近板底由下而上的多條豎向裂縫,橫向有可能貫通,屬彎曲裂縫,表明抗彎能力不夠;

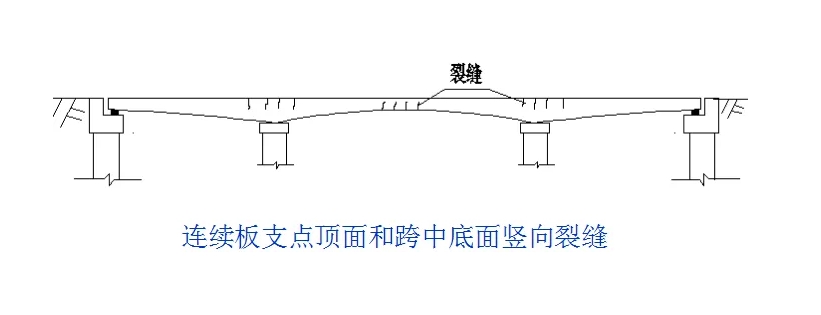

(2)筋混凝土連續板橋各墩頂處橋面開裂,橋下滲水,一般都橫向貫通,裂縫可有一條到多條,可由活荷載引起,也可由墩臺不均勻沉降引起,如圖,說明負彎矩較大,支點截面抗彎能力不足。

 (3)各跨中附近板底出現縱向裂縫,類似于“整體式板橋跨中段板底縱向裂縫 ”圖,要么是鋼筋混凝土板底橫向鋼筋配置不足,要么是混凝土保護層太薄,預應力筋周圍混凝土局部應力過大,或是混凝土中的添加劑等原因使鋼筋生銹,導致沿鋼筋產生裂縫;

(4)跨中下?lián)?,要么是施加的預應力不足,要么是跨中鋼筋混凝土板底豎向裂縫過多過寬導致剛度降低,撓度增大。


2、可選的加固方法有:

(1)對板底裂縫,當縫寬超過規范要求時,可采用粘貼鋼板或粘貼纖維復合材料法加固;

(2)對墩頂處橋面開裂,可采用在負彎矩區的混凝土鋪裝層內增設受拉普通鋼筋或預應力鋼筋,提高支點截面抗彎能力;

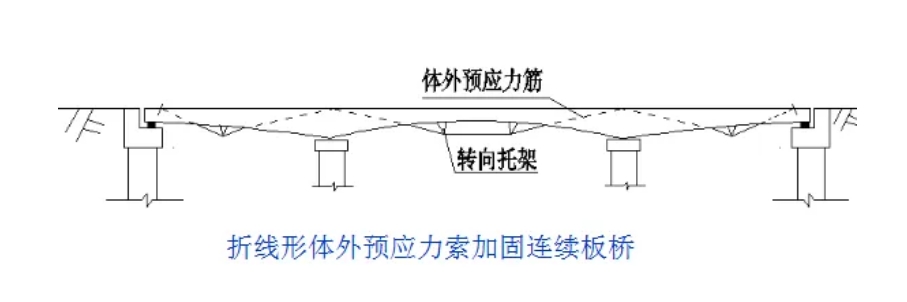

(3)預應力加固法,在板底設轉向托架,按折線形布束張拉,此法對各種因受力產生的病害均有利。

(4)改變結構體系法,如在跨中或跨中附近增設斜支撐,解決跨中下?lián)线^大,或預應力不足,但應增強支撐截面負彎矩區的受拉鋼筋。
