杭州蕭山區位于杭州錢塘江南岸，和杭州主城區隔江相望，其中滬杭甬高速公路、104國道、省道杭金公路和杭金衢高速公路穿境而過，浙東運河和錢塘江、富春江、浦陽江也在境內匯流。蕭山區有著豐富的河流和公路資源，被譽為浙江交通之樞紐，其中公路橋梁眾多。
橋梁建成后，由于橋面板自身受到車輛荷載作用，加之氣候、環境因素的影響，橋面板與橋墩間的位移會發生變化。因此橋面位移的監測對于橋梁安全和后期養護有著重要的意義。
近期，安裝了86支振弦式位移計及30套單點自動化采集模塊，對蕭山區內18座橋梁進行了全方位的監測。

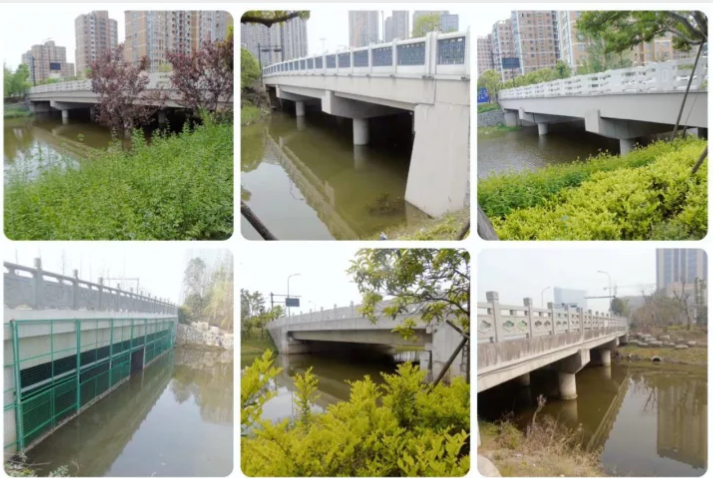

18座橋梁其中一部分

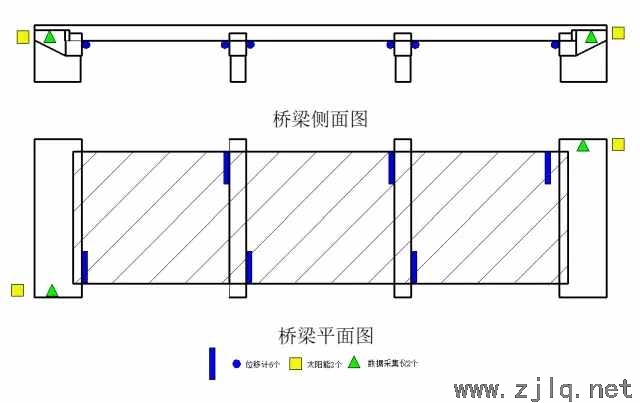

儀器分布示意圖
振弦式位移計一端固定在橋面，另一端固定于橋墩，用來測量橋面與橋墩間的位移，并可同步測量安裝點的溫度。位移計有溫度自動補償功能，使用中不需要溫度修正。并且位移計有智能識別功能，讀數采集設備可自動將傳感器里的參數信息讀取出來，可大大減輕現場配置工作。
振弦式位移計現場安裝圖
單點自動化采集模塊固定于橋梁外側采用太陽能供電，采集數據通過無線網絡將監測數據傳送到數據中心。單點采集模塊體積小巧，組網方便，供電方式多樣，十分適用于測點分布較為分散的工程現場。

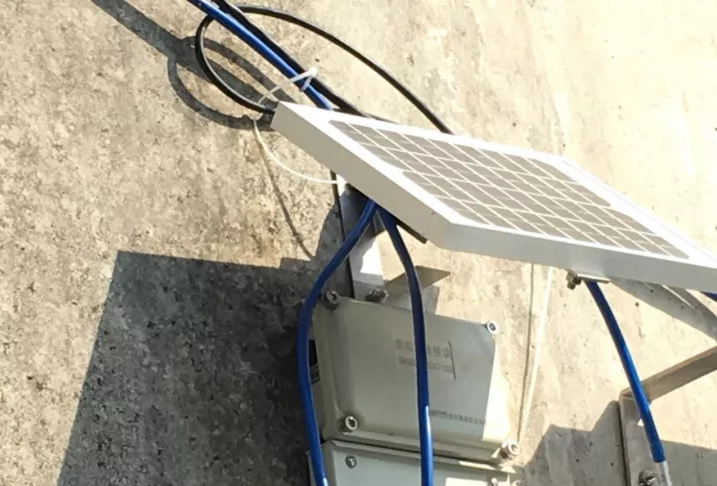

單點自動化采集模塊現場安裝圖
安裝好傳感器和自動化采集模塊后，用戶可方便的登錄自動化系統軟件（包括PC客戶端、手機App及微信端）對數據進行瀏覽、查詢、圖表分析等操作，并且用戶可在多平臺同時接收到預警推送，方便了有關人員及時趕赴現場。整套系統穩定易用，通過對橋面位移的長期監測保證了對對橋梁安全性能進行的進一步分析，方便的實現了18座橋梁之間的互聯互通。

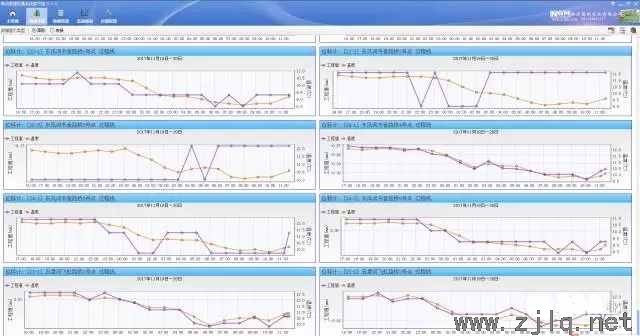

自動化系統電腦PC端

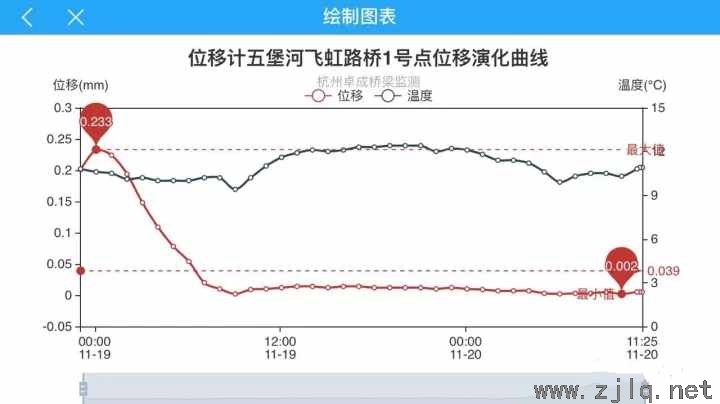

自動化系統App客戶端
隨著我國公路網絡的建立與完善，公路橋梁的數量也越來越多。此類橋梁的監測數據不僅對于橋梁日常養護和安全性能的分析日益重要，并且對實現數據城市、智慧城市有著重要的意義。
