隧道健康監測系統建立的目的是通過對隧道結構狀況以及其他工作狀況的監測，為運營期結構狀況的評估、運營現狀以及工程服務壽命的預測提供大量監測數據。為了實現這些功能，隧道健康監測系統需要對以下幾個方面對隧道進行監測：
（2）隧道結構監測，包括：變形、收斂、內力、接縫監測；
（3）地層監測，包括：土壓力、水壓力監測；
對隧道進行健康監測具有以下作用：
（1）認識不同工況下，隧道結構、地層及相鄰環境的變化及發展規律，以便有針對性的改進施工工藝、調整施工參數；
（2）建立預警制度，實現實時或準實時的整體結構檢測，及時發現隧道監測斷面乃至整體可能存在的損傷和質量退化，保證結構安全；
（3）為研究巖土性質、地下水條件、施工方法與隧道變形、水土壓力及地表沉降的關系積累數據，為改進設計提供依據；
（4）預測隧道未來的工作狀態，對發現的隧道異常進行初步分析，并提供經濟合理的維護建議；
（5）可以合理的進行交通管理，保證人民生命財產安全，在出現事故隱患的情況下，及時采取降低車流、疏散人員等措施。
隧道健康監測系統能夠?qū)崿F(xiàn)如下功能：
（1）施工期和運營期實時監控、實時數據采集、存儲、處理；
（2）遠程系統管理和控制；
（3）自動生成報表、隧道狀態變化曲線圖等；
（4）通過多項數據分析技術對結構變化進行初步分析和多級預警；
（5）遠程數據訪問及主動信息發布；
（6）與GIS系統和其它監控系統的無縫連接；
（7）輔助決策與應急預案管理發布系統；
（8）系統設備故障自診斷功能；
（9）自由設定報警規則和閾值；
公路隧道尤其是特長公路隧道因地質條件、施工技術復雜及造價、營運管理等方面的原因，在隧道使用過程中隨著年限的逐年增加，隧道結構的覆存條件將發生改變，襯砌質量逐漸劣化。特別是隧道內的初期支護，由于自身因素及地下水等有害物質的長期侵蝕，將部分或全部失去支護能力。在此過程中荷載將逐漸向二襯轉移，二襯也由隧道建成之初的部分承載或安全儲備逐漸過渡為重要承載單元。隧道的最終安全性狀況也將由二襯的安全狀況具體體現。
其次，隧道建成后圍巖被支護結構封閉，難以量測，因而營運期間的結構健康監測以支護結構，尤其以二次襯砌的變形或受力為主。
依據前述分析，在渝涪高速公路隧道結構健康監測系統中主要選擇二次襯砌上作為監測對象。
具體如下：
（1）拱頂：冒頂、塌方、拱頂應用位移計、應變傳感器監測拱頂?shù)木植孔兓?/SPAN>
（2）拱腰：表面應力計測量，
（3）拱底：一般用激光位移計、土壓計測量，
（4）輪廓變形和收斂：一般用激光位移傳感器
（5）裂縫：裂縫傳感器

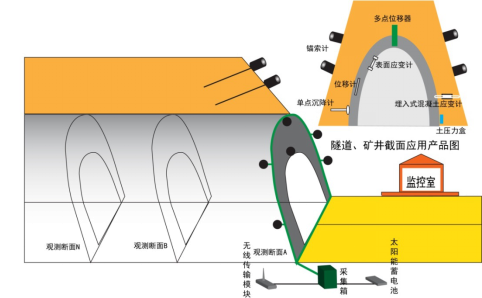

圖1 隧道結構健康監測--應用示意圖
在選定的各類圍巖代表性斷面處，為方便今后在隧道營運管理中對主體結構的安全性進行長期、實時監控，并將監控數據及時傳送至中央控制室，形成隧道營運期間的結構健康監測網絡。
首先需在獨立斷面中現場埋設的長期監控量測元件，為方便隧道建成后局域網的組網要求，各斷面上埋設用于隧道結構健康監測長效無損傳感器的電纜線均引至弱電纜槽一側的預留集線箱中(與隧道監控、機電系統共用)，以便后續通過弱電纜槽中預留的光纖接口形成隧道監控的局域網絡，最終組成隧道結構健康監測系統。而后在集線箱內將傳感器與一臺多點自動采集儀聯接，自動采集儀是監控系統的二次儀表，它由主控計算機通過傳輸系統進行設置。當設置好狀態參數后，各監控斷面的自動采集儀可完全獨立工作，完成傳感器信號的采集與存貯。在完成各獨立監控斷面處的無損傳感器與自動采集儀的連接后，將不同斷面的自動采集儀間利用事先預留在弱電纜槽中的總線傳輸系統進行串接，再通過傳輸系統接至位于隧道機電控制室的主控室，形成隧道結構健康監測系統的遠程傳輸網絡，通過網絡將信息實時傳至管理中心。
圖2 隧道健康監測外場監測站采集傳輸示意圖
