1月17日下午6點,嘉興市首座鋼混疊合梁橋——嘉善塘橋荷載試驗順利完成,為大橋的綜合性能評定打下了堅實的數據基礎。
嘉善塘橋是平黎公路嘉善段改(擴)建工程一期道路部分的關鍵節點,同時也是省級重點工程——丁諸線航道整治工程的重要部分,該橋全長336m,其中主橋采用35+55+35m的鋼混疊合梁結構。
01 |
|
為什么要做荷載試驗?zāi)兀?/P> |
|
橋梁完成建造后,需按設計要求和規范要求進行成橋荷載試驗,達到檢驗橋梁的設計施工質量的目的。在車輛荷載作用下,檢驗橋梁的整體強度、剛度、穩定性是否達到設計與規范要求,檢驗橋梁是否滿足設計要求的公路-I級車輛荷載的承載能力。只有通過了橋梁荷載試驗,橋梁整體結構才算合格。此外,通過荷載試驗可以建立運營階段健康監測的初始狀態,為運營階段結構狀態的評定提供依據。通過荷載試驗測得理論分析和計算的相關參數,探索大橋結構受力的一般規律,為充實和發展橋梁設計計量理論提供實踐資料。
荷載試驗
02 |
怎么做荷載試驗?zāi)兀?/P> |

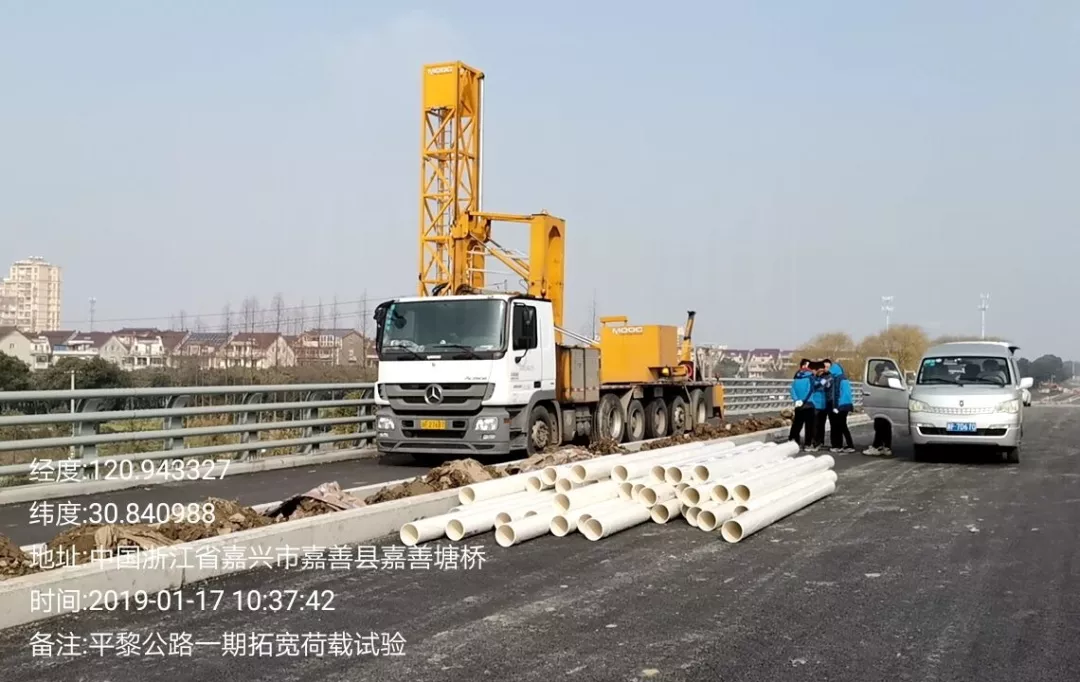

嘉善塘橋的成橋荷載試驗總體上分為靜載試驗和動載試驗兩部分。本次試驗采用滿載3軸自卸汽車作為加載工具,汽車數量根據各種工況條件下最不利效應值與荷載效率系數換算得到。在試驗前,對每輛汽車進行編號、過磅,記錄汽車前后軸重量和總重。
荷載試驗內容
此次試驗,共投入了6輛載重量為40噸重的車,先做靜載試驗,讓車隊停在橋面不同位置,監測變形、應力等數據;再做動載試驗,讓車隊以不同速度通過。整座橋布置了數十個傳感器,這些傳感器好比“聽診器”,對汽車行駛時跳動的每個“經脈”點進行檢測,相當于做“心電圖”,直接感受大橋在車輛通行時所產生的實際承載能力、晃動、振幅、位移等。通過測試橋梁結構動力特性及動態響應,驗證橋梁是否在正常的工作狀態。
試驗結果表明:大橋受力狀況均滿足設計要求,符合交工驗收條件,意味著嘉善塘橋進入最終交付使用環節。 | |||
