探地雷達(ground penetrating radar, 簡稱GPR)是一種利用高頻電磁波的反射原理探測目標體的一種高頻脈沖的電磁方法。探地雷達技術是一種無損檢測技術, 廣泛地應用于巖土工程勘察和工程質量檢測之中[1, 2, 3, 4]。福建省物探工程勘察院采用美國GSSI公司的SIR-10H型探地雷達, 開展了福建公路、鐵路的隧道襯砌質量檢測, 路面、路基工程的質量檢測, 二襯厚度的質量檢測, 鋼筋和鋼架分布情況的檢測及襯砌體與圍巖結合情況的檢測等, 取得了較好的應用效果。
工作參數包括天線中心頻率、時窗、測點點距等。
天線中心頻率選擇應兼顧目標體尺寸大小和天線尺寸是否符合現場場所的需要。根據經驗, 一般情況下, 若襯砌厚度小于30 cm時宜采用900 MHz天線, 襯砌厚度30 cm~100 cm時可采用400 MHz或500 MHz天線, 襯砌厚度大于100 cm應考慮250 MHz或更加低頻率的天線。襯砌檢測中, 由于隧道內存在臺車、機械等各種干擾, 應盡可能采用屏蔽天線。
時窗的選擇要根據最大探測深度與電磁波的傳播速度來決定。通常時窗的大小要比計算值增加1/3, 這樣能將主要目標層的反射波圖放在圖幅的中間位置[2]。
進行現場數據采集時, 按設計的測點進行測量, 連續測量時需在不同的測點位置打(里程)標記。

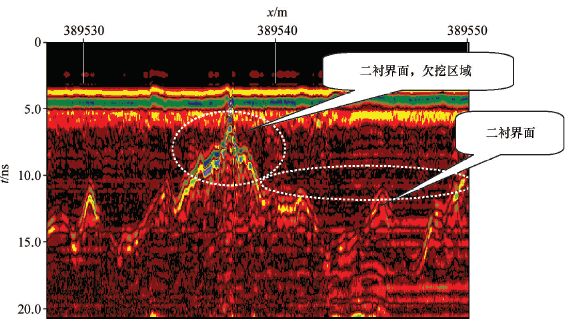

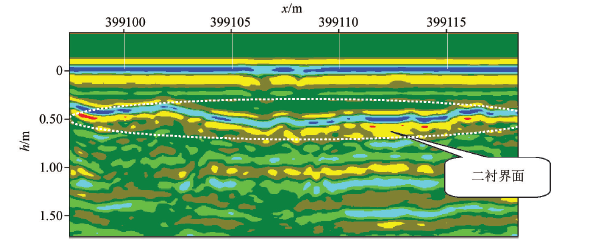

圖1為隧道二襯界面雷達反射圖像, 襯砌混凝土由于介質比較均勻, 反映為反射波較為單一、界面起伏不定; 圖中二襯混凝土界面較為清晰。圖2在中間一帶隧道欠挖, 厚度明顯不足, 二襯界面反射明顯。根據雷達反射波形可識別出混凝土襯砌界面, 并利用電磁波在不同介質中的傳播時間和傳播速度, 可以計算得出混凝土襯砌厚度, 為隧道工程的質量驗收提供數據。
隧道襯砌在噴射混凝土或澆注混凝土施工中, 由于各種不可預料的原因, 常常在隧道襯砌內部或襯砌與圍巖結合部形成脫空、回填不密實或排水不利形成局部水囊等質量缺陷, 這些缺陷降低了隧道襯砌的承載能力, 并可能對襯砌造成破壞, 直接影響隧道的使用壽命[3, 4,5]。

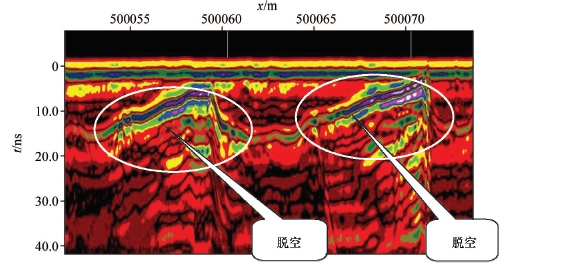

圖3是DK500+055~500+070測線拱頂脫空的雷達圖像, 圖中襯砌混凝土與空洞中的空氣為兩種不同的介質, 其相對介電常數的差異較大, 形成了較強的反射波。

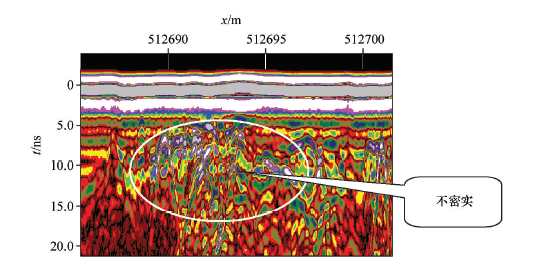

圖4是YDK512+689~512+693測線左拱腰二襯30~40 cm后混凝土不密實雷達反射剖面。圖中雷達波反射較凌亂, 波幅較大, 同相軸變化較大, 反映出回填不密實。

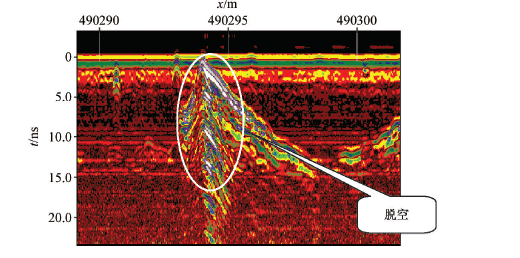

目前隧道主要采用模板泵送混凝土施工技術進行二次襯砌施工, 這種施工工藝若方法不當, 容易在拱頂施工接縫處出現呈三角形的空洞。圖5為DK490+294~490+295測線拱頂(右)脫空雷達反射剖面, 反映出(拱頂施工縫)拱頂三角形施工空洞。

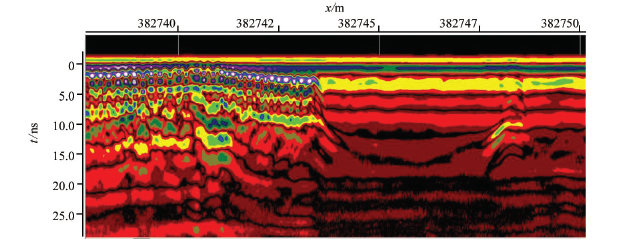

圖6是鋼筋混凝土襯砌的雷達圖像。圖像左側襯砌混凝土中由于存在鋼筋造成反射強烈, 信號反映明顯。圖像右側為混凝土襯砌(設計厚度為40 cm)的反映。圖像左右兩側不同襯砌的分界面在雷達圖像上反映較為明顯。

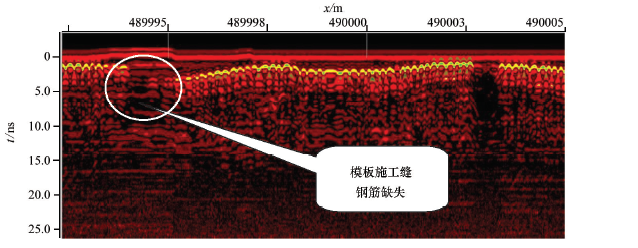

圖7是二襯中鋼筋雷達圖像, 鋼筋反射表現為比較尖銳的拋物線形態, 反射信號強度較大, 可以直觀地數出鋼筋數量, 從而比較精確計算出鋼筋間距。圖中二襯鋼筋在模板施工縫處鋼筋缺失。

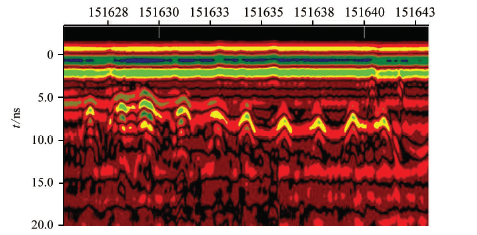

圖8是型鋼鋼架雷達檢測圖像。鋼架間距 1.5 m, 排列整齊, 表現為拋物線形式。圖像中襯砌混凝土厚度可根據安放混凝土后的鋼架埋深來間接計算。
