表4-2 支承面、地腳螺栓(錨栓)位置的允許偏差 (單位:mm)
表4-3 座漿墊板的允許偏差 (單位:mm)
項目 |
允許偏差 |
頂面標高 |
0.0 -3.0 |
水平度 |
l/1000 |
位置 |
20.0 |
表4-4 地腳螺栓(錨栓)尺寸的允許偏差(單位:mm)
項目 |
允許偏差 |
螺栓(錨栓)露出長度 |
+30.0 0.0 |
螺紋長度 |
+30.0 0.0 |
表4-5 鋼平臺、鋼梯和防護欄桿安裝的允許偏差 (單位:mm)
項目 |
允許偏差 |
檢驗方法 |
平臺高度 |
±15.0 |
用水準儀檢查 |
平臺梁水平度 |
l/1000,且不應大于20.0 |
用水準儀檢查 |
平臺支柱垂直度 |
H/1000,且不應大于15.0 |
用經緯儀或吊線和鋼直尺檢查 |
承重平臺梁側向彎曲 |
l/1000,且不應大于10.0 |
用拉線和鋼直尺檢查 |
承重平臺梁垂直度 |
h/250,且不應大于15.0 |
用吊線和鋼直尺檢查 |
直梯垂直度 |
l/1000,且不應大于15.0 |
用吊線和鋼直尺檢查 |
欄桿高度 |
±15.0 |
用鋼直尺檢查 |
欄桿立柱間距 |
±15.0 |
用鋼直尺檢查 |

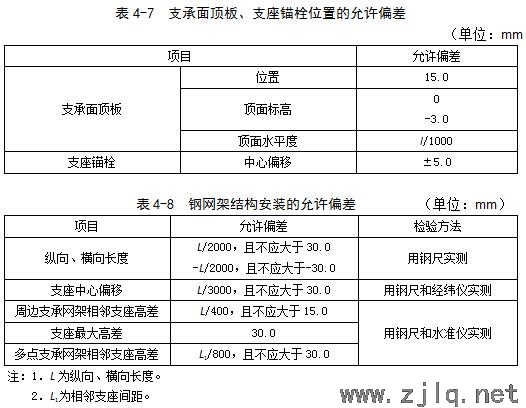

表4-7 支承面頂板、支座錨栓位置的允許偏差 (單位:mm)
