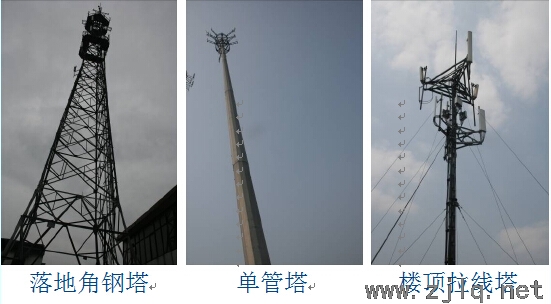

通信鐵塔的使用年限一般在50年左右,而在江蘇境內的鐵塔許多都使用了30年以上,設計執行的主要技術標準不能滿足現行規范要求,且設計標準并不健全,而現在新建鐵塔設計都是依據《移動通信工程鋼塔桅結構設計規范》(YD/T51312005)、《鋼結構單管通信塔技術規程》(CECS236-2008)以及《高聳結構設計規范》(GB50135-2006)等規范進行的,完善了許多安全性方面的問題,因此鐵塔的結構安全性應按當今規范加以評定。
一、標準依據 委托方提供的該建筑物建筑、結構設計圖紙等資料;
《移動通信工程鋼塔桅結構設計規范》(YD5131-2005)
《高聳結構設計規范》(GB50135-2006);
《鋼結構設計規范》(GB50017-2003);
《鋼鐵工業建(構)筑物可靠性鑒定標準》(YBJ219-89);
《鋼結構單管通信塔技術規程》(CECS236:2008)
《工業廠房可靠性鑒定標準》(GBJ144-90);
《鋼結構檢測與鑒定技術規程》(J10973-2007);
二、檢測內容及方法 1、調查結構的建造、使用和修繕的歷史沿革、建筑風格、結構特點、結構布置、構造等措施。
2、全面檢查和記錄結構承重結構和維護結構的損壞部位、范圍和程度,判定損壞程度是否影響結構安全。
3、根據實測結構材料力學性能,按現有荷載、使用情況和結構體系,建立合理的計算模型,驗算結構現有承
載力,對整改后可安全使用年限進行評估。
鋼結構檢測 撓度測量 采用無棱鏡放射技術全站儀直接測試桿件上翼緣測點或下翼緣測點,再以桿件兩端點測點連線為基線,據此計
算出梁中間測點的相對變形。如遇到支撐應增加測點。
水平、垂直位移和扭曲值測量 現場利用平臺打孔的方法,使用鉛垂儀將上、下各休息平臺的坐標聯系起來,然后再進行柱子點觀測測量。
采用水準儀配合塔尺或無棱鏡反射技術全站儀進行測量,并計算出塔頂結構的垂直位移。
構件尺寸測量 對塔身所有構件的尺寸進行測量,為建模計算提供可靠的原始數據。
焊縫無損檢測 采用滲透法對主要受力構件的連接焊縫進行抽檢,具體檢測部位根據現場已打磨部位確定。滲透檢測基本步驟
?、蓬A(yù)清洗;
?、剖┘訚B透劑;
?、侨コ嘤嗟臐B透劑;
?、雀稍?;
⑸施加顯像劑;
⑹觀察及評定。
銹蝕檢測 對容易積灰、積水的連接部位、干濕交替影響部位、隱蔽部位,先進行防腐涂層損傷檢查,若防腐涂層損
傷嚴重,則進行銹蝕程度檢測,并采用鋼筋銹蝕儀對銹蝕深度進行測量。
鋼材力學性能的檢測
取樣檢測鋼材力學性能,采用里氏硬度計對主要受力鋼構件的表面硬度進行測試,根據規范《金屬里氏硬
度試驗方法》(GB/T17394-1998)確定鋼材強度,為建模驗算提供結構的強度依據。
螺栓連接質量現場檢測 采用扭矩扳手對受力重點區域構件的高強螺栓現場檢驗:先用小錘敲擊每一個螺栓螺母的一側,同時用手
指按住相對的另一側,以檢查高強度螺栓有無漏擰。如發現有不符合標準的,應再擴大檢查,如仍有不合
格者,則整個節點的高強度螺栓應重新擰緊。
混凝土檢測
1、基礎混凝土外觀缺陷檢測 全面檢測構件的外觀缺陷,如:變形、開裂、破損、受潮、空鼓、酥堿、歪閃等。用照片和文字形式予以
紀錄。檢測結果可按照嚴重缺陷和一般缺陷記錄,對嚴重缺陷處還應記錄缺陷的部位、范圍等信息,以便
在抗力計算時考慮缺陷的影響。
2、基礎混凝土強度測試
使用非破損方法--回彈法對基礎混凝土進行砼強度測試,對于構件表面有水泥砂漿層的,需鑿開20cm×20cm
大小,露出混凝土的表面,便于儀器檢測,根據規范《回彈法檢測混凝土抗壓強度技術規程》(JGJ/T23-2001)
,推定混凝土的強度等級。
3、基礎混凝土碳化深度測試 由于混凝土內部環境是呈弱堿性,混凝土碳化(中性化)后,對混凝土強度會造成影響,同時,混凝土內部 環境的pH值會降低,利用酚酞試劑可測出混凝土的碳化深度。

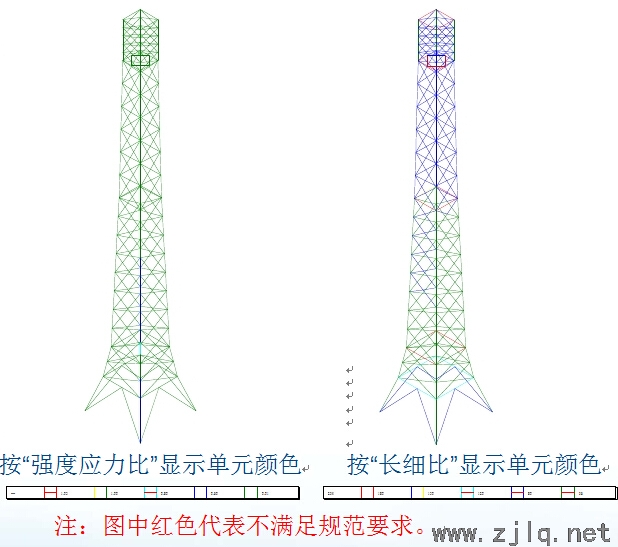

三、建模驗算
計算軟件
3D3S鋼結構—空間結構設計軟件塔架結構模塊
塔身結構
驗算各荷載組合下,塔身主體結構的強度;
驗算各荷載組合下,塔身主體結構的變形;
驗算各荷載組合下,塔身主體結構的穩定性。
基礎
驗算最不利荷載組合下,基礎結構的強度;
驗算最不利荷載組合下,基礎結構的抗拔穩定及抗滑穩定;
驗算最不利荷載組合下,地基的變形。
