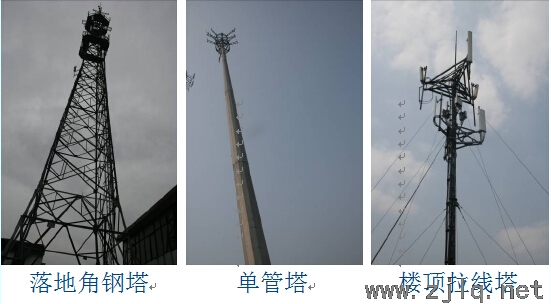

通信鐵塔的使用年限一般在50年左右,而在江蘇境內的鐵塔許多都使用了30年以上,設計執行的主要技術標準不能滿足現行規范要求,且設計標準并不健全,而現在新建鐵塔設計都是依據《移動通信工程鋼塔桅結構設計規范》(YD/T51312005)、《鋼結構單管通信塔技術規程》(CECS236-2008)以及《高聳結構設計規范》(GB50135-2006)等規范進行的,完善了許多安全性方面的問題,因此鐵塔的結構安全性應按當今規范加以評定。
一、標準依據
委托方提供的該建筑物建筑、結構設計圖紙等資料;
《移動通信工程鋼塔桅結構設計規范》(YD5131-2005)
《高聳結構設計規范》(GB50135-2006);
《鋼結構設計規范》(GB50017-2003);
《鋼鐵工業建(構)筑物可靠性鑒定標準》(YBJ219-89);
《鋼結構單管通信塔技術規程》(CECS236:2008)
《工業廠房可靠性鑒定標準》(GBJ144-90);
《鋼結構檢測與鑒定技術規程》(J10973-2007);
二、檢測內容及方法
1、調查結構的建造、使用和修繕的歷史沿革、建筑風格、結構特點、結構布置、構造等措施。
2、全面檢查和記錄結構承重結構和維護結構的損壞部位、范圍和程度,判定損壞程度是否影響結構安全。
3、根據實測結構材料力學性能,按現有荷載、使用情況和結構體系,建立合理的計算模型,驗算結構現有承載力,對整改后可安全使用年限進行評估。
鋼結構檢測
撓度測量
采用無棱鏡放射技術全站儀直接測試桿件上翼緣測點或下翼緣測點,再以桿件兩端點測點連線為基線,據此計算出梁中間測點的相對變形。如遇到支撐應增加測點。

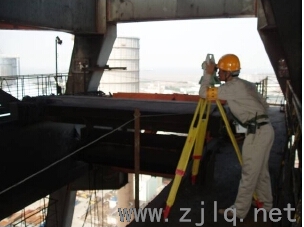

水平、垂直位移和扭曲值測量
現場利用平臺打孔的方法,使用鉛垂儀將上、下各休息平臺的坐標聯系起來,然后再進行柱子點觀測測量。
采用水準儀配合塔尺或無棱鏡反射技術全站儀進行測量,并計算出塔頂結構的垂直位移。

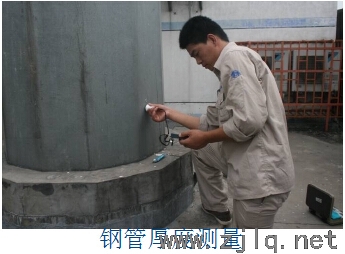

構件尺寸測量
對塔身所有構件的尺寸進行測量,為建模計算提供可靠的原始數據。
