本文對聲波透射法的混凝土灌注樁的常見缺陷性質與聲學參數關系進行了探討，重點介紹了基樁超聲波檢測工程實例，歸納總結了灌往樁施工不良產生的一些質量缺陷，及基本正確的聲波透射法的檢測規律，在實踐中可以根據該檢測規律對灌注樁檢測工作做出基本正確的指導。
01 樁底沉渣
沉渣是松散介質，它本身的聲速很低，對聲波的衰減也相當劇烈，聲波一旦遇到沉渣，聲速和振幅均劇烈下降，通常在樁底出現這種情況多是由沉渣引起的。
02 樁身夾泥
由于在澆筑過程中導管提升不當，拔管速度過快，特別是在飽和淤泥或流塑狀態淤泥質軟土中成樁時，控制好拔管速度非常重要。若在樁身就是斷樁或縮頸，若在樁頂就是樁頂標高不夠。它的特點也是聲速和振幅明顯下降，只不過出現在樁身時往往是突變，出現在樁頂時緩變。
03 樁身離析
水下澆筑混凝土?xí)r，如果混凝土攪拌不均勻、水灰比過大或?qū)Ч苈┧鶗?huì)產生離析現象。若是挖孔樁出現各斷面均測值異常的層狀缺陷則是因?yàn)槭┕ぶ械氖鹿室鸬氖杷蓪踊驑犊紫虏颗潘粌艋蚧炷翝仓蟪鏊?，混凝土被稀釋所致?/SPAN>
04 孔壁坍塌或泥團
在地下水滲流嚴重的地區，孔壁很容易坍塌，土體容易喪失穩定性而塌落。該情況聲速與振幅均下降，但下降多少視缺陷情況而定。如果是局部的泥團，并未包裹聲測管，則下降的程度并不是很大如果泥團包裹聲測管，則下降的程度較大，特別是振幅的下降更為劇烈。
05 混凝土離析
混凝土澆筑時，施工方法不當會造成混凝土離析，造成在樁身某處粗骨料大量堆積，而鄰近部位出現漿多骨料少的情況。粗骨料多的地方，由于粗骨料多，而粗骨料本身波速就比較高，往往造成這些部位聲速值并不低，有時反而有所提高。但是由于粗骨料多，聲學界面多，對聲波的反射、散射加劇，接收信號削弱，于是波幅下降。至于粗骨料少，而砂漿多的地方則正好相反：由于該處砂漿多，粗骨料少，測得的波速下降，但振幅值不但不下降，有時還會高于附近值。這雖然是由于粗骨料少，則聲波被反射、散射少的緣故。應采用波數和振幅兩個參數進行綜合的分析判斷。
06 混凝土氣泡密集
在灌注樁上部樁身有時會因?yàn)榛炷翝仓峁苓^快有大量空氣封在混凝土內。雖不一定造成孔洞，但可能形成大量氣泡分布在混凝土內，使混凝土質量有所下降。這種混凝土內的分散氣泡不會使波速明顯降低，但卻使聲波能量明顯衰減，接受波能量明顯下降，這是這類缺陷的特征。

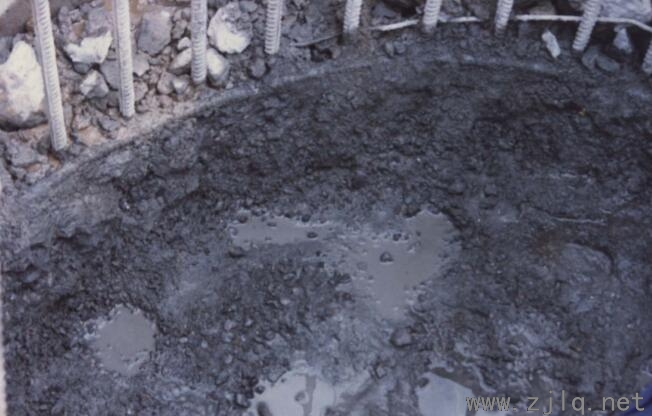

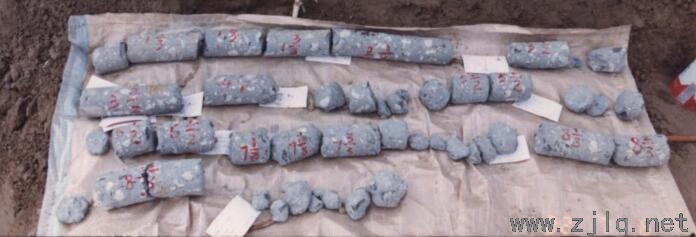

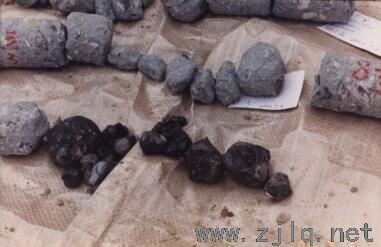

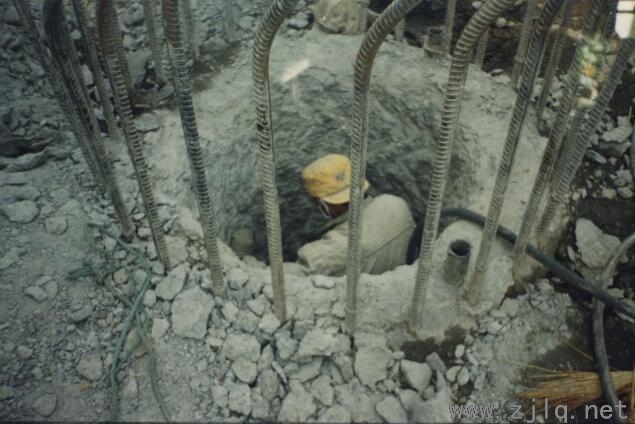

07 基樁超聲波檢測工程實例
