美國土木工程師學會（ASCE）每四年編纂一份《美國基礎設施使用狀況報告》，評估本國基礎設施應用與養護情況，以字母等第打分。2017年，ASCE在報告中打出了D+級，并指出，全美基礎設施建設依舊興盛，但對基礎設施養護的投入?yún)s持續走低，這一情況亟需改善。
城市基礎設施不斷老化的同時，交運隧道與市政排水設施的養護成本卻在不斷攀升。積極應用現代化的創新檢測工具，將有助于基礎設施的全生命周期管理。本期，就聽聽來自McMillen Jacobs Associates的專家觀點！
人工探查
Manual Inspections

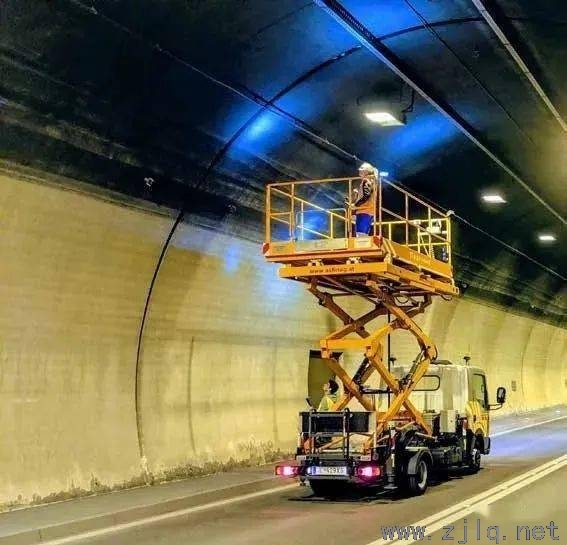

過去的數十年間，隧道養護檢測大多是由工人直接進入隧道內進行直接觀察。這種傳統的方法固然準確度有所保障，但隨之而來的也是高昂的“隱性出成本”：
■ 人工探查要求隧道受檢部分停止運營，包括將輸水/排水隧道完全排空，不僅耗時耗力，而且為了保障正常給排水還需要備用設施。備用設施若非長期使用，短期租賃價格較高；
■ 隧道內的排水作業可能會對設計條件下充滿水的隧道內部帶來意外的結構應力，除了對隧道結構本身產生一定風險之外，對于進入隧道內的工人也是一種威脅；
■ 工人進入隧道之前需要配備大量安全裝備，包括氧氣、防水、防墜落與通信設備等；此外，在北美，這樣的工作本身的人力成本就相當高昂。
遙控機器人探查
ROV Inspections

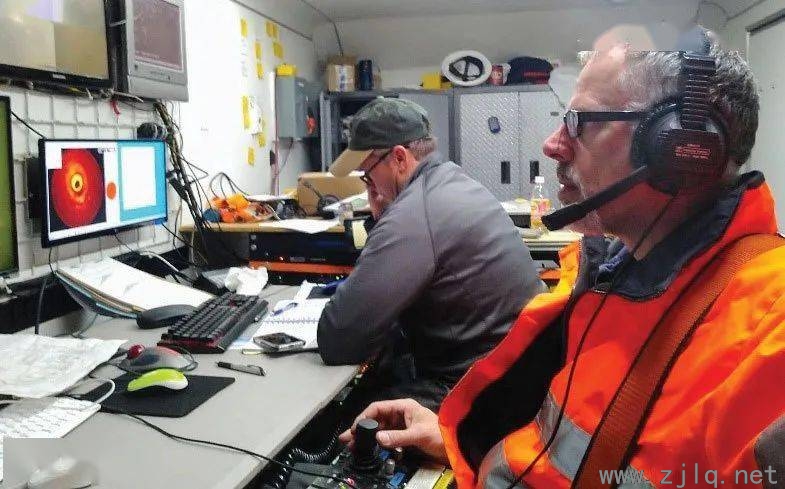

遙控機器人（ROV）探查技術是時下一種流行的方案。ROV通過臍帶電纜連接，操作人員在地面上進行控制，而ROV則潛入水下的隧道結構內拍攝照片，視頻并采集聲吶數據，之后將數據傳輸至ROV控制中樞并轉移至計算機內儲存，用于日后分析。
■ ROV工作的安全要求極低，操作人員也不存在任何安全風險，隧道內無需進行排水，隧道在完成檢查后即可立刻恢復運營；
■ 但由于操作人員無法親自潛入水下，因此需要在作業前需要詳細制定ROV的行進路線，防止臍帶電纜在檢測過程中出現纏繞、卡住等現象。

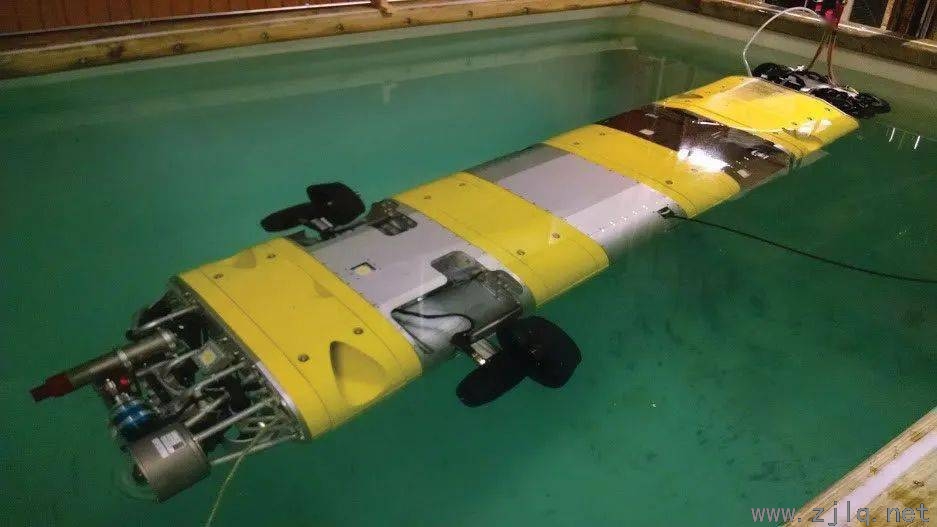

自主水下航行器（AUV）則是ROV技術的衍生——這一類設備與ROV相類似，但它具備了自主行進功能，因此不再需要臍帶電纜連接。
■ 設備配有大量傳感器與攝像頭，可與周邊隧道結構保持一定距離避免碰撞，甚至可以按照事先設定的路線自動巡航至指定位置開始探查；
■ 到達指定位置后，先進的AUV系統可以直接對搜集到的圖像與視頻資料進行分析與上傳，根據隧道檢測所需的信息詳細程度，這一過程可能會非常耗時；
■ 取消電纜在提高靈活性的同時也犧牲了續航能力，AUV的工作時間受到了數據儲存能力與電池電量的限制；但在一個人工甚至ROV都無法抵達的隧道深處，該技術是目前少數能夠獲取探查結果的有效工具。
除了水下機器人外，日本還開發了用于地面的自走式機器人：
大林組開發自走式檢測機器人，自動勘測山嶺隧道開挖工作面
無人機探查
Underground Construction Cost Drivers

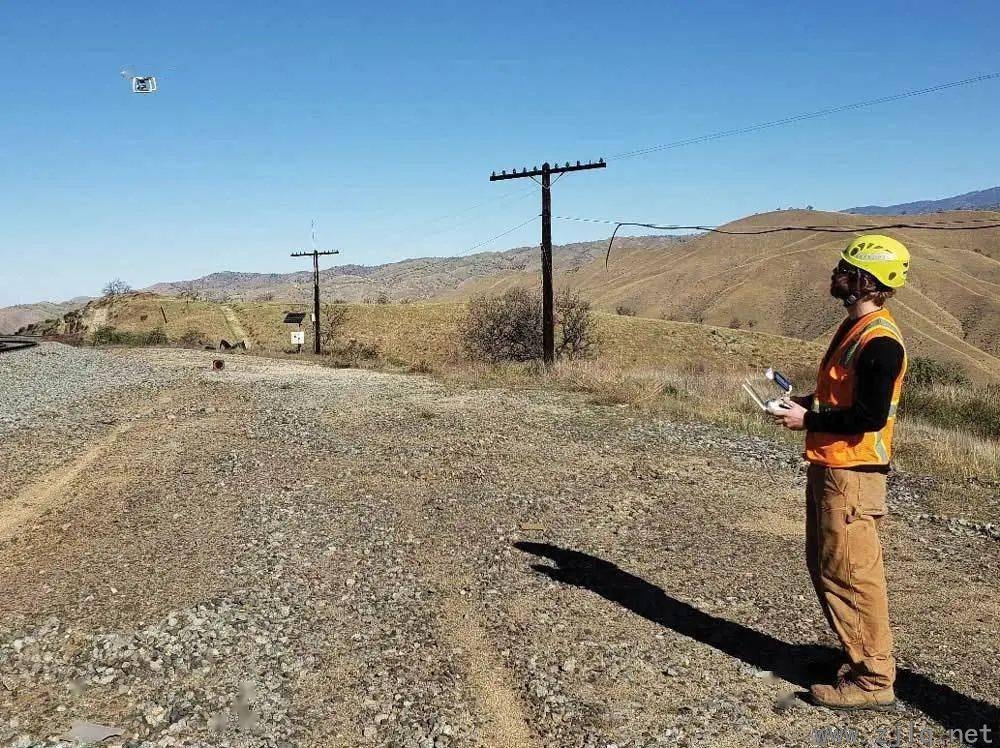

對于無水的交通隧道與地下空間檢測，無人機技術（UAV）已經得到廣泛使用，其原理與ROVA類似，并且在遠程獲取地下隧道內的圖像與視頻的同時，可以為隧道內結構創建三維點云，之后再導入至CAD軟件中分析。
目前，無人機探查主要用于人工檢測安全風險極大的工況，如邊坡檢查、超大直徑隧道頂部襯砌檢查、大型儲罐的內部空間檢查等。
無人機正在成為隧道檢測的全新發展方向，不僅適用于小直徑管線，也適用于大型污水隧道與地鐵隧道，小編曾為您介紹過其在北美的更多應用：
在地下飛翔——無人機技術在北美隧道工程中的應用
AI探查
AI technology
利用以上工具的進行檢測后都會產生成千上萬的照片，而如今在AI技術的助力下，這些老照片在或許能成為未來隧道管養的關鍵。
To Be Contiuned
選擇隧道檢測工具時，需要對美中方案的優劣進行對比，最終才能選擇出“最具性價比”的方案。 除了技術的挑戰之外，隧道行業內本身的觀念也是需要克服的難題，AI技術的出現必然會對人工作業帶來極大的沖擊，或許在一些技術難題被攻克、固有觀念被改變之后，人工智能將為隧道工程開辟全新的發展道路。
