4月26日，橋梁工程結構動力學國家重點實驗室內，技術人員正在大型地震模擬試驗臺上調試實驗設備。
當?shù)卣饋砼R，橋梁能否“扛”得?。靠梢韵仍跇蛄汗こ探Y(jié)構動力學國家重點實驗室做個試驗。
4月26日，在位于南岸區五公里的橋梁工程結構動力學國家重點實驗室里，該實驗室主任唐光武指著其貌不揚的“寶貝”們說，世界上最長跨海大橋——港珠澳大橋的隔震橋梁振動臺試驗、非通航孔支座性能抗震模擬試驗、大型高阻尼隔震支座試驗、大型鉛芯隔震支座試驗，中國建橋史上工程規模最大、綜合建設條件最復雜的特大型橋梁工程蘇通長江公路大橋斜拉索拉彎疲勞試驗……都出自這個實驗室。
重慶朝天門長江大橋模型試驗、石板坡長江大橋鋼混接頭疲勞試驗等，也在這里完成。
這個實驗室里，到底藏著哪些“寶貝”？跟隨重慶日報記者一探虛實吧。

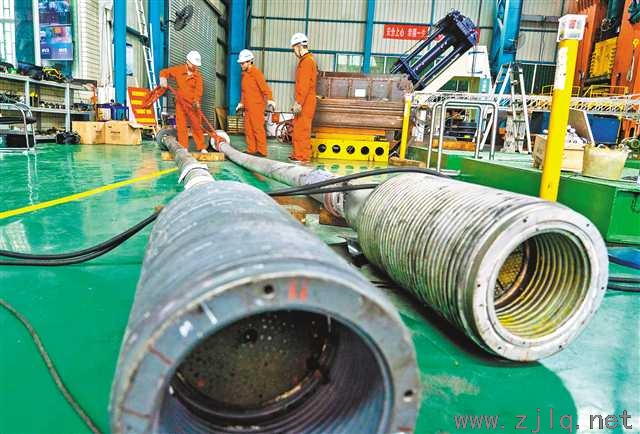

4月26日，橋梁工程結構動力學國家重點實驗室內，技術人員正在準備為橋梁工程索纜做拉彎疲勞試驗。
大型地震模擬試驗臺陣系統世界首創
可模擬3軸向6個自由度的地震波
這個實驗室“藏”在招商局重慶交通科研設計院有限公司一棟不起眼的樓里。穿過一條不算寬敞的過道后，前方豁然開朗，約五層樓高的結構實驗大廳就這么展現在記者面前。
往地上一看，竟有一個長約36米的長方形“巨坑”：坑里有2個同樣是長方形的臺面，臺面四周有空隙，隱藏著4根藍色的杠桿，杠桿上的“螺絲”足有手掌大。
唐光武透露，這是世界上首個擁有兩個臺陣的大型地震模擬試驗臺陣系統，建成于2002年。對土木工程來說，抗震非常關鍵，特別是大型橋梁，使用年限基本上是按照百年設計的，首先就得過抗震試驗這一關。“該臺陣系統的作用正是模擬地震波，通過模擬地震來臨時的真實情景，找出在結構設計上的薄弱點?！?/P>
“臺陣工作模式及軌道移動方式均屬世界首創?！碧乒馕渲钢L方形臺面說，臺陣每臺自重20噸，可承載最重達70噸的橋梁模型，臺陣周圍的杠桿叫作動器，就像手臂一般懷抱著臺陣，其下面是液壓油系統，系統啟動后，能模擬地震帶來的巨大威力。大跨度結構的橋梁模型會被放置在兩個臺陣上，臺陣間連有軌道，能實現3軸向6個自由度的震動，“通俗來說，它可以平動、轉動，也可以像蹺蹺板翹起一方來?！?/P>
那它可以模擬多大強度的地震呢？唐光武說，汶川地震峰值的加速度約為1g，而臺面最大加速度可以達到3g。
“這就為大跨度結構的抗震試驗研究提供了必要的條件，從而使大跨度結構抗震動力學的一些基本問題的試驗研究成為可能?！碧乒馕湔f。
在臺陣系統一側放著一座透明的橋梁模型，是1：60的縮尺比明珠灣大橋模型，主跨、邊桁拱、橋墩等一應俱全，甚至連拉索也進行了還原。
“試驗?zāi)Ｐ褪遣捎脭?shù)控加工制作的，材料是有機玻璃?！痹搶?shí)驗室工作人員劉海明介紹，2016年做抗震試驗時，為了滿足相似條件，在模型上配了鉛塊，各類型傳感器也安放在上面以得到試驗數據。試驗后期，研究人員還進行了大量的數據分析，指導工程建設，為工程的安全保駕護航。
“港珠澳大橋的隔震橋梁振動臺試驗也是在這里完成的。”唐光武說，港珠澳大橋全長55公里，作為最長的有地震斷層穿過的跨海大橋，引入了減隔震技術。2012年4月，港珠澳大橋單墩擬靜力試驗、單墩減隔震與抗震性能對比的全橋振動臺模型試驗、多跨模型減隔震與抗震性能雙聯振動臺一致激勵和非一致激勵試驗先后在實驗室進行，試驗結果很成功。

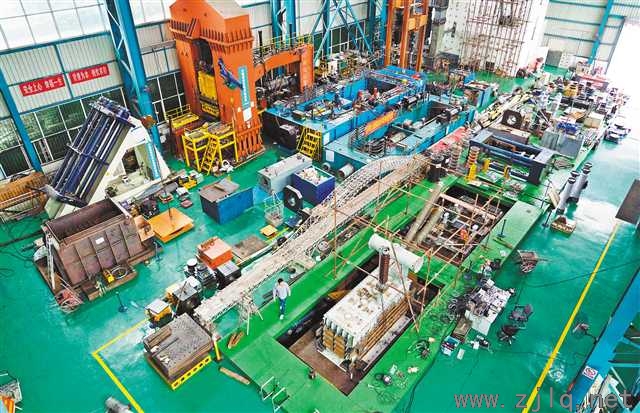

橋梁工程結構動力學國家重點實驗室實驗場全景。
3000噸工程索纜拉彎疲勞試驗系統
1秒最高拉伸索纜5次
在結構實驗大廳的另一側，兩個橘色的“門”字型鋼架引起了記者的注意，鋼架下方是試驗床，試驗床又分為2個，分別連有臉盆大小的線纜。
“這是3000噸工程索纜拉彎疲勞試驗系統，通俗來說，就是看橋梁索纜結不結實?！碧乒馕湔f，該系統也很有來頭，是為世界跨徑最大斜拉橋蘇通大橋量身定做的。
當時，蘇通大橋建設時，大橋建設指揮部找到實驗室，希望能夠完成大橋索纜靜載與拉彎耦合疲勞試驗，這也是國家科技支撐計劃項目之一。
蘇通大橋索纜靜載試驗要求加載能力達到2000多噸，疲勞試驗加載能力也要達到1000多噸，而實驗室現有條件遠遠不能滿足試驗要求。怎么辦？
唐光武帶領團隊反復做設計、論證、試驗，創造性提出了雙向雙束、動靜載分離的索纜拉彎耦合試驗系統設計方案，使靜載試驗加載能力達到3000噸。
“以前做纜索疲勞試驗節奏約為10秒一次，一般要做200萬次，需要半年以上?！碧乒馕湔f，經過改良后，新系統能1秒做5次，而且可以雙索同時進行，不到一個月就能做完兩根索的疲勞試驗。
這使我國具備了完成千米跨徑級斜拉橋拉索靜載和疲勞足尺試驗的能力。目前，實驗室已為蘇通大橋、武漢天興洲大橋等近50座特大橋提供技術服務，還為981海洋鉆井平臺錨鏈系統提供了試驗服務。
隨著橋梁寬度的增加和公軌兩用橋梁的逐漸興起，對超大規模索纜的需求也越來越大，實驗室在3000噸工程索纜拉彎疲勞試驗系統的基礎上又研發了6000噸索纜試驗系統。
該系統就在3000噸試驗系統旁邊，外形與3000噸系統差不多，但體積更大，試驗床長度達16米，重量達到324噸，是3000噸系統的2倍。
“我們對動橫梁的受力方式和構造進行了創新設計，使動橫梁受力更明確；針對超大噸位索纜自重較大的特點改進了錨固區構造，提高了安裝效率?！碧乒馕湔f，目前該系統的加載能力和試驗效率在國際上處于領先地位。

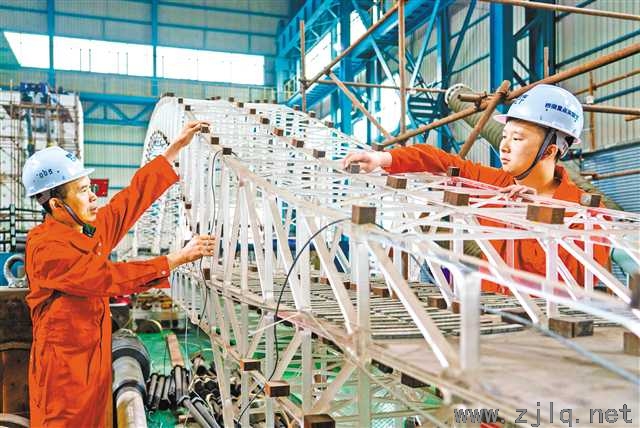

4月26日，橋梁工程結構動力學國家重點實驗室內，技術人員在明珠灣大橋模型上安裝實驗監測設備。
多通道結構試驗系統
反力墻每個孔可提供100噸反力
這個實驗室還能做什么？
唐光武將我們帶到了結構實驗大廳的后側，這里有約三層樓高（11米高）的一面墻，墻上排列著若干個小孔，地上也同樣如此，在距離墻面不遠的地方搭建著鋼架和作動器。
“這其實是多通道結構試驗系統的配套設施。”唐光武解釋說，這面墻叫反力墻，地板則是反力地板，在反力墻和反力地板上可以安裝試件或作動器，可以給予橋梁結構或構件巨大作用力，進行靜、動載試驗研究、疲勞試驗研究、擬動力抗震試驗研究、延性抗震試驗研究及環境模擬試驗研究等。
反力墻由高強應力筋、混凝土澆成，而墻上的每一個孔，可以提供100噸的反力，一般四個孔為一組，即400噸的力。
“石板坡長江大橋復線橋就是在這做的鋼混接頭靜載和疲勞試驗。”唐光武說，石板坡長江大橋復線橋與舊橋相距僅25米，但并列的橋墩將在航道上形成“巷道效應”，不能滿足通航要求。如何保持同樣橋型又滿足通航？只能在新建的橋布跨時取消一個橋墩。這樣一來，新建的梁式橋的通航孔跨度就變成了330米。用混凝土梁跨越330米是個難題，就得減輕結構的自重，經多方研討后決定在330米跨的中部108米采用鋼箱梁取代混凝土梁，那鋼混接頭牢固與否就成為關鍵。
“當時，我們模擬了鋼混接頭部分，把它固定在反力地板上，用2個作動器加載，研究其受力性能，看這個結構會不會出現靜載或疲勞破壞?！碧乒馕湔f，通過試驗，完善了橋梁設計，后來該結構也運用在了復線橋上。
事實上，除了石板坡長江大橋復線橋，菜園壩大橋、小欖水道特大橋也都通過了多通道結構試驗系統檢驗。
實驗大廳里還有一個大家伙，那就是大型支座試驗系統，遠遠看去，由于鋼架上部有凸出來的三角形結構和兩個圓點，讓它看上去像一只貓頭鷹，其腹部是黃色的作動器，中間留了一小溜空隙，試驗時，支座會被放置在中間，承受巨大的壓力。
“港珠澳大橋的大型高阻尼隔震支座試驗、大型鉛芯隔震支座試驗也是在這里完成，其高阻尼隔震支座有1.5×1.5米這么粗，需要兩個人合抱才行。”唐光武說。
新聞多一點>>
實驗室名片
歷史基因
依托于招商局重慶交通科研設計院有限公司，是2008年科技部批準建設的首批企業國家重點實驗室之一，2011年通過驗收。
研究方向
主要研究方向?yàn)闃蛄航Y(jié)構抗震基礎理論與應用技術、橋梁結構振動基礎理論與振動控制技術和橋梁工程建設與運營安全監控檢測技術。
科技絕活
擁有世界上首個由兩個六自由度地震臺組成的地震模擬試驗臺陣系統、大型工程索纜靜載與拉彎疲勞試驗系統、3000噸橋梁支座試驗系統等先進實驗設備，是我國交通行業實驗設備最先進、實驗?zāi)芰ψ顝?qiáng)的橋梁抗震實驗室。
光榮業績
近十年來，共承擔各類科研項目400余項，出版專著12部，獲得發明專利授權60余項，軟件著作權10余項，編制國家標準3部，行業標準17部。獲國家和省部級科技獎勵共49項，另外還獲得50余項國家級和省部級工程類獎勵。
高端對話
橋梁工程結構動力學國家重點實驗室主任唐光武：多項研究成果實現轉化
“我們瞄準的是世界橋梁工程領域先進技術，針對橋梁工程領域共性關鍵技術和應用基礎技術問題展開研究，著力解決重大工程技術難題。”4月27日，橋梁工程結構動力學國家重點實驗室主任唐光武接受了重慶日報記者專訪。
重慶日報：能躋身首批企業國家重點實驗室，當時靠的什么？
唐光武：實驗室依托的招商局重慶交通科研設計院有限公司成立于1965年，那時叫交通部交通科學研究院重慶分院。經過多年發展，已成長為國內領先的集鋼橋面鋪裝、科研設計、路面材料、施工成套技術為特色的高新技術企業。因此，在2008年科技部批準建設的第一批企業國家重點實驗室中就有我們。
重慶日報：在橋梁領域?qū)嶒?yàn)室發揮了很大的攻堅克難作用，在其他領域呢？
唐光武：近十年來，實驗室承擔了40多項橋梁抗震方面的國家和省部級重大科研項目及國際合作項目，解決了一系列關鍵動力學問題。我們的“主業”雖然是橋梁，但事實上，業務范圍已擴展到整個土木工程領域，為我國核電行業、特高壓輸變電行業、高鐵行業、建筑行業和石油行業等提供了大量技術咨詢服務。對我國重大工程和特大工程建設項目起到了重要的科技支撐作用和保障作用。
重慶日報：實驗室如何走好產學研結合這條道路？
唐光武：我們大量的研究成果都實現了轉化，為企業服務。比如研發了國內首套基于云平臺的橋梁健康監測系統，該系統具有部署效率高、成本低的特點，特別適合我國量大面廣的中小跨徑橋梁的健康監測。目前，該系統已成功實現產業化，年產值達2000多萬元，且發展勢頭良好。另外，實驗室研發的橋梁防撞試驗裝置，也成功實現產業化，年產值達5000多萬元。
下一步，實驗室將投入9000余萬元建設關鍵實驗設施并擴充實驗場地，圍繞我國橋梁工程建設的共性關鍵技術、前沿技術和重大工程建設項目的技術需求，開展進一步研究。
重慶日報記者 李珩 本版圖片由記者 崔力 攝/視覺重慶
