盾構法隧道施工過程中，盾構開挖對地層的擾動和對地層的注漿都對周?chē)鷰r土體產生影響，隧道自身受力條件改變也會產生沉降和水平位移。盾構隧道結構是由管片相互拼裝而成，自身結構也會產生不同程度的位移，嚴重時會引起結構病害影響使用功能或出現結構安全問題。所以，在盾構施工過程中，必須對隊道本身的沉降、水平位移、斷面收斂等進行監測。
1、監測點布設原則
盾構法隧道結構拱頂(底)豎向位移監測點一般布設在隧道底部及隧道拱頂中心線的管片上。
在盾構法隧道施工階段，隧道結構拱頂(底)豎向位移應與水平位移、凈空收斂監測點布設在同一斷面。標準盾構區間，其斷面間距宜為20~30環；大盾構區間，斷面間距宜為10環。
在始發與接收段、聯絡通道附近、左右線交疊或鄰近段、小半徑曲線段等區段應布設監測斷面。
在地質條件復雜、地下水位高、土巖交界部位、圍巖軟硬不均等隧道易發生塌陷或不勻沉降的區段應布設監測斷面。
當盾構下穿或側穿重要建(構)筑物、地下管線、江、河流湖泊等周邊環境條件復雜區段，也應布設監測斷面。
在盾構法隧道區間聯絡通道拱頂(底)豎向位移應布置監測橫斷面，斷面間距宜5~10m。在盾構法隧道區間施工完成后，拱頂(底)工后豎向位移監測宜每30環布設一個監測點。
2、觀測方法及數據整理

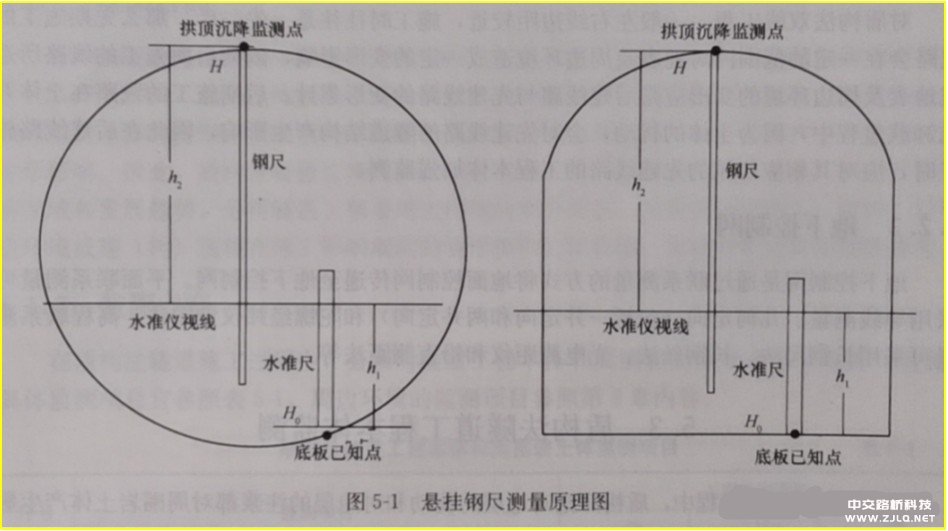

隧道結構拱頂(底)豎向位移觀測方法與技術要求及觀測注意事項，與建(構)筑物沉降監測相關要求一致。隧道結構拱頂豎向位移主要采用倒尺法或懸掛鋼尺法測量，即襯砌上水準點的高程由懸掛鋼尺法引測得到。根據基準點的高程，利用水準儀、倒掛鋼尺進行拱頂豎向位移監測，如下圖所示：
隧道拱頂(底)沉降變形監測采用幾何水準測量方法，使用精密電子水準儀觀測，采用電子水準儀自帶記錄程序，記錄外業觀測數據文件。
隧道結構拱底沉降數據整理與建(構)筑物沉降監測相關要求一致；隧道結構拱頂豎向位移采用懸掛鋼尺法計算公式為:
H= Ho+h1-h2
式中
H—監測點高程；
Ho—已知點高程；
h1—后視尺讀數；
h2—前視尺讀數；
其中，后、前視尺讀數均帶符號，點在視線以下為正，點在視線以上為負。
現在隨著數字（電子）水準儀的普及，如水準儀，自帶倒尺程序，可配合3米長銦鋼尺進行拱頂?shù)呢Q向位移監測，可進行快捷、精準的測量。
