橋梁是保證道路通暢的重要因素之一，近幾年隨著交通網絡覆蓋領域增大，受地形及地域因素的影響，各式公路橋梁的數目也逐漸增多；橋梁交通流量的增加對橋梁狀態的實時性監測的需求頗為迫切，橋梁的養護計劃也依托檢測出的狀態加以確定。
橋梁外觀的檢測主要涉及橋面的鋪裝、防撞護欄、上部的橋梁結構及下部的橋墩橋臺等。而橋梁養護多以橋梁的外觀檢測為基礎，并貫穿于整個運營期。例如橋梁檢測人員通過目測橋梁表面的凹坑、麻面等來判斷是否需要進行養護，并且采取何種力度的處治方式；利用簡單儀器檢測橋面是否發生超過安全限度的位移等。這些傳統的橋梁外觀檢測方法需要大量技術人員參與，成本較高、實時性差，且檢測時會對交通產生一定的阻礙。2007年8月1日I-35W密西西比大橋曾發生由于養護不足而突然坍塌的事故，由此可見,養護工作在橋梁服役周期內至關重要，故亟需研發出可實時且準確檢測橋梁外觀的新技術。
近年來，計算機技術的突飛猛進使得圖像識別再次進入大眾的視野，也給各行業研究人員新的啟發，圖像識別在醫學、航天等領域的成功應用更增添了人們的信心。本文在傳統橋梁外觀檢測方法的基礎上，提出基于圖像識別的外觀檢測新技術，將會有效推動公路橋梁檢測技術的進步。
常用外觀檢測技術之優劣
目測是傳統橋梁外觀檢測常用的方法。該方法對承擔該項任務的人員的知識經驗要求較高，需要政府投入較多的人力及資金，而且檢測作業的安全難以受到保障。受橋梁結構的影響，人工檢測的盲區較多，例如裂縫通常分為顯性與隱形，由于觀測隱形裂縫比較困難，會使技術人員忽視對該部分的養護工作，從而給橋梁安全埋下隱患。橋梁檢測車也在橋梁檢測過程中發揮一定作用，但因受市場范圍的限制，目前對其研究投入較少，對它的使用壽命亦無明確的規定，導致企業對橋梁檢測車的維護不夠充分，在實際檢測作業中易發生事故；因其體積較大，當其作業時需要封閉部分交通；此外，由于結構設計的影響，它檢測時也存在較大盲區。GPS技術則主要用于橋梁外觀檢測中的變形檢測，但受限于其精度，無法捕捉一些間隔較短的形變信息；而光纖傳感器易受環境因素的影響，難以實現長期監測。
隨著近幾年攝像機精度的大幅提升，對激光雷達等儀器設備的研究不斷深入，橋梁檢測中出現了無損檢測，并開始在此方向上繼續探索。無損檢測，顧名思義即在進行檢測工作時并未對被檢物體造成損傷，目前所適用的主要設備為激光雷達、傳感器及超聲波等，本文所介紹的圖像檢測亦屬此列。當攝像機進行檢測時無須接觸橋梁，更不會對橋梁造成損傷，且無必要根據不同的檢測內容更換相機設備。而激光雷達一般只在橋梁的厚度或密度檢測時才能發揮良好的效果；由于道路橋梁環境復雜，超聲波檢測出的結果易受干擾，致使結果不準確或難以分析；傳感器檢測技術則對與之配合使用的轉換裝置提出較高要求。

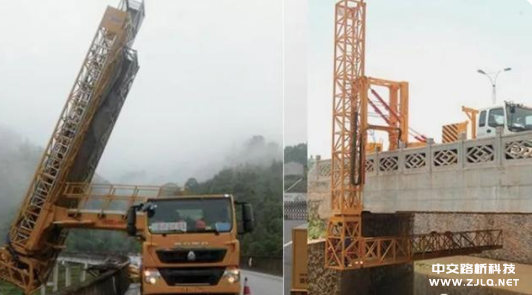

圖1 正在實施檢測的橋梁檢測車
異軍突起的圖像檢測
近年來智能檢測技術得到不斷發展，與傳統檢測方法的最大差異在于，本文所述的圖像檢測技術可以實施無接觸檢測，在檢查裂縫及變形時未破壞部分橋梁的結構；而與其他無損檢測法相比，該方法適用于各種材質，降低了投資成本。實時性強的圖像檢測的原理是利用圖像處理與模式識別等領域的理論和方法，借助各種視覺傳感器采集數據檢測出圖像中存在的目標對象，并通過有線和無線傳輸?shù)姆绞剿椭了惴ǘ?。軟件算法部分在完成了相機標定后依靠內置各種算法對數據進行處理，確定這些目標對象的語義類別，并標定出目標對象在圖像中的位置或識別其特征，從而實現對橋梁的檢測。圖像檢測技術具有省時高效、性價比高、檢測盲區少且準確性高的優點，已逐步應用于各行各業中。
目前常用于工業中的攝像機有單目、雙目及單反三種類型，圖像技術首先利用攝像機采集橋梁外觀圖像，并建立串聯的相機網絡，將相機采集到的圖像信息利用有線或無線傳遞到云端。而人為檢測的主觀性較大，不同的技術人員針對同一個圖形得到的信息結果會存有差異，不利于對橋梁結構狀態進行準確評估。各種圖像處理方法為橋梁病害的測定打開了新思路，通過對相機進行標定，然后依據圖像信息將橋梁部分結構外觀重建三維模型。針對不同問題采用不同算法進行特征檢測，并與正常狀況下的特征進行匹配，進而得出需檢測部位的特征狀態，達到圖像檢測的效果，其具體流程原理如圖2所示。硬件設備相機的類型根據實際檢測的內容及檢測位置加以選擇，對其精度亦提出較高要求，若精度偏低則會導致所得到的圖像信息提取困難，而選取合適的相機標定方法也至關重要。

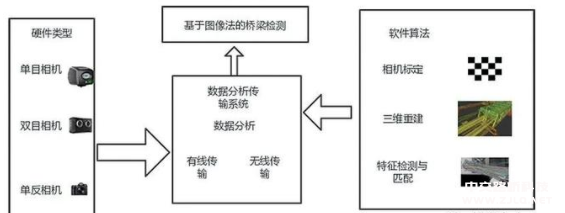

圖2 圖像法檢測橋梁外觀原理圖
工程實際應用
因目前橋梁多為鋼筋混凝土材質，較易出現裂縫，且橋梁裂縫檢測中所用的裂縫邊緣檢測、閾值分割、圖像噪聲處理、裂縫鏈接等精細化處理及算法,也是用圖像識別技術進行檢測的核心部分，故本文以橋梁裂縫檢測為例，對該項新技術加以探討。微小的裂縫在短時間內對橋梁的安全性影響不大，但裂縫具有延展性，若不及時對其進行養護，隨著時間推移裂縫會逐漸增大,進而危害橋梁行車安全。另外傳統檢測方法存在盲區，部分橋梁的結構狀態難于觀測，極易埋下安全隱患。根據使用圖像技術開展橋梁裂縫檢測的流程（如圖4所示），首先利用高精度攝像機獲取橋梁各部分表面圖像，通過閾值分割識別、邊緣檢測識別、種子游走識別、基于頻域的橋梁裂縫識別或基于卷積神經網絡的識別等算法，檢測出圖像中的裂縫輪廓。隨后擬合出裂縫的邊緣線，進而計算出裂縫的周長、面積和寬度。相關技術人員將以此為依據，將裂縫寬度等數據與養護標準進行對照，從而有針對性地制定出準確合理的養護計劃。

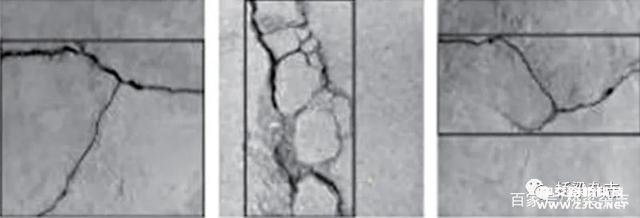

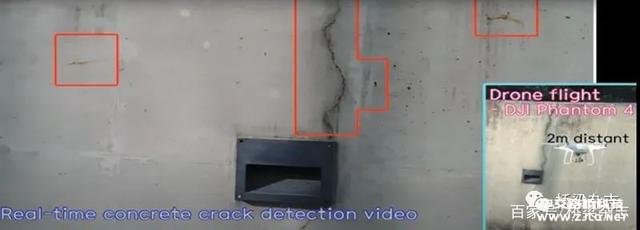

圖3 實時采集橋梁表面圖像信息

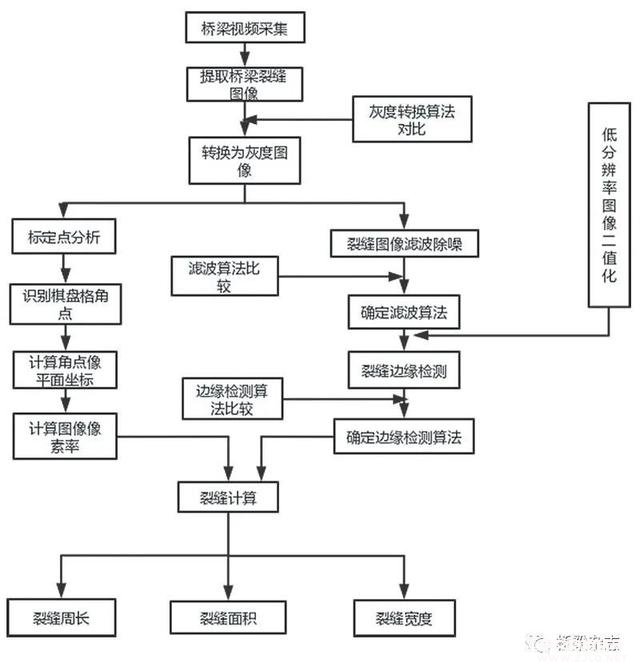

圖4 橋梁裂縫檢測圖像法流程圖
多方法融合的橋梁裂縫識別模式
基于圖像識別及深度學習技術,可實現橋梁及結構外觀損傷的遠距離、自動掃描、裂縫群識別和數字化重構等功能。結合橋梁及結構BIM全息模型和智能養護管理系統，則可實現其外觀損傷的自動檢測、分析及評估,有效解決高橋墩、橋塔以及其他不可及部位外觀損傷難以檢測的難題。
卷積神經網絡已在多個行業得以應用，并以其較高的識別準確率在圖像識別領域頗受推崇。卷積神經網絡首先需要大量橋梁外觀圖片數據集進行訓練，在此基礎上再對圖像或視頻檢測，根據裂縫與其周圍位置的像素點差異，來識別圖像中的裂縫特征點。然后將有裂縫的圖片分揀出來，并按照其特征加以分類，極大縮短了工作人員確定裂縫養護方法的時間。典型卷積神經網絡模型如圖5所示。運用卷積神經網絡進行裂縫檢測，具有精度與效率較高、成本低、使檢測人員避免危險作業等優點。依托龐大的攝像機圖像數據資源，卷積神經網絡可實現對橋梁裂縫的實時性檢測，提高橋梁養護的效率。
圖5 橋梁裂縫檢測識別典型卷積網絡結構
由于橋梁表面粗糙及受噪聲的影響，圖像中的裂縫易混在復雜背景中難以被發現。而頻域識別則主要利用傅里葉變換將時域圖轉變?yōu)轭l率圖，通過濾波的方式根據噪聲等因素設定頻率的閾值，過濾掉不符合條件的頻率，隨后進行反變換重新得到時域圖像，此時可采用降低裂縫所處環境的復雜度的方法，將裂縫凸顯出來。種子游走檢測法需要在圖像上規定位置隨機但數目確定的一定量種子，將圖像看成包含“坑點”與“凹點”的路面，設定一定的規則讓所有的種子都處于坑或凹形中，記錄它們的像素值后進行二值化處理，之后再通過實行噪聲處理及裂縫像素增長，最終獲得圖像中的裂縫特征。邊緣檢測識別法則將采集到的圖像先進行灰度化處理，再利用裂縫邊緣的像素與周圍環境的像素值的明顯差異，提取出裂縫特征。
橋梁檢測新技術的蓬勃發展
目前橋梁正向大型化、空間化方向發展，對橋梁的各種性能要求也在逐步提升。橋梁建設周期較短，但其運營期內的養護卻是個長期的過程。因橋梁傳統的維護方法存在較多缺陷，隨著近年來計算機技術的突飛猛進，各行各業開始跨界融合，給予相關研究人員很大的啟發，促使他們深耕于橋梁檢測技術領域，涌現了一批創新技術并得到推廣應用。此外，隨著大型橋梁的相繼涌現，橋梁的高度也在不斷增加，特別在一些多風地區，橋梁經常會受到較大風力的沖擊，故對其實時性監測至關重要。
針對橋梁外觀檢測，可采用無人機搭載高精度攝像頭進行圖像采集，以無人機平臺為基礎搭建橋梁外觀檢測系統，實現對其外觀表面的自動掃描、圖像識別、表面損傷自動判斷等功能。某高?？蒲袌F隊為滬蘇通長江大橋設立了塔梁變形檢測系統，可實時監測塔梁的變形情況，便于對塔梁實施養護，提高其使用壽命與橋梁的安全性；他們在婁底至雙峰路段的橋梁，通過機器視覺系統與振動分析相結合的方法來檢測大橋的損傷點及荷載；他們還在機器視覺與卷積神經網絡算法的基礎上，對橋梁支座病害進行實時性研究，并結合圖像對病害加以預測，為養護人員制定養護計劃提供科學依據等。
與傳統的橋梁外觀檢測方法相比，本文所介紹的圖像識別法具有實時性強、易于識別損傷等優點，它代表了橋梁檢測方法的發展方向，對于橋梁病害的檢測有著重要的現實意義。
本文刊載 / 《大橋養護與運營》雜志
2021年 第4期 總第16期
作者 / 韓毅 王司宇 趙煜等
作者單位 / 長安大學
