路面彎沉
彎沉一般指路基或路面表面在規定標準車的荷載作用下輪隙位置產生的總垂直變形值（總彎沉）或垂直回彈變形值（回彈彎沉），單位為0.01mm。

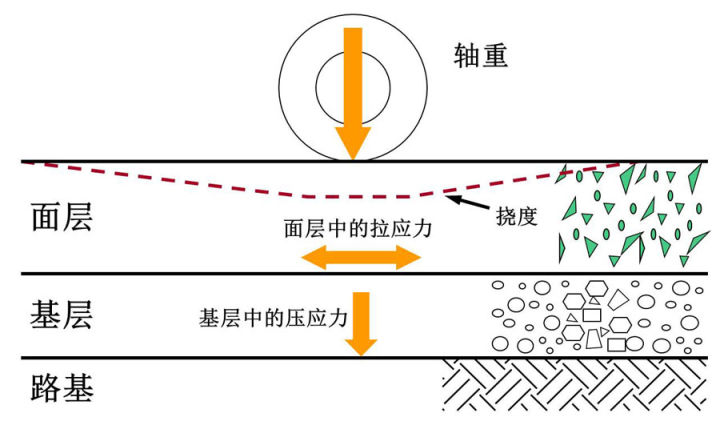

瀝青路面設計基本理論-彈性層狀體系理論

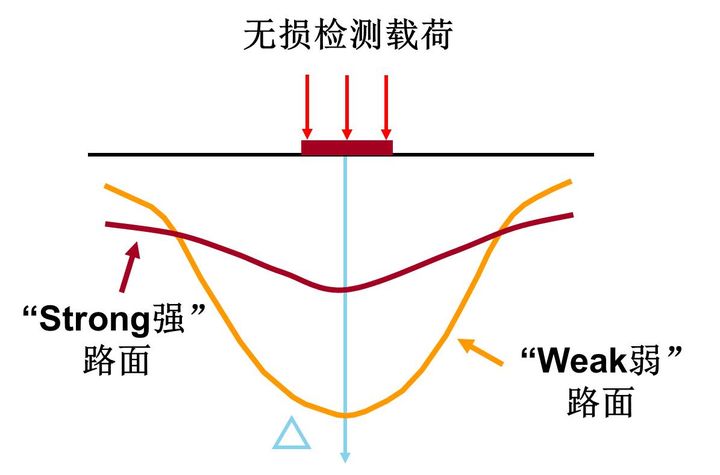

路面彎沉不僅反映路面結構層及土層的整體強度和剛度，而且與路面的使用狀態存在一定的內在聯系。它作為工程竣工后的一項重要檢測指標，反映了路面的整體強度質量。

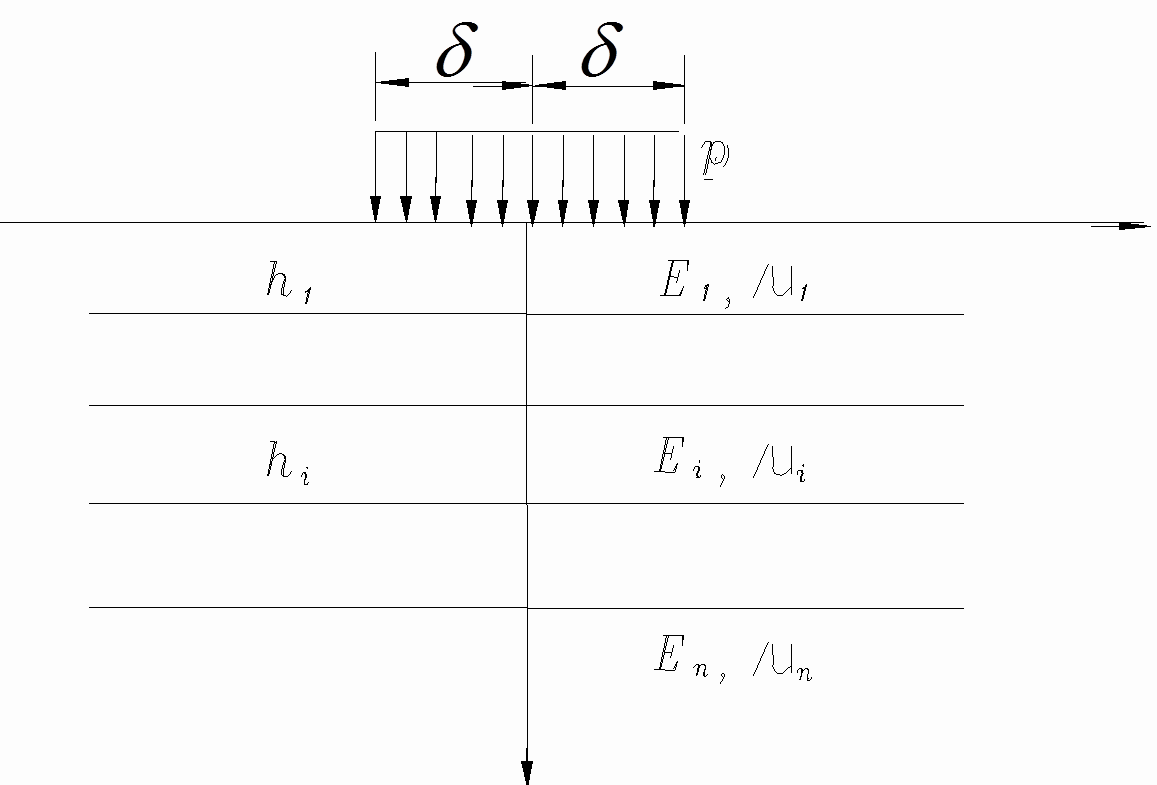

瀝青路面設計基本理論-彈性層狀體系理論
一、名詞解釋
① 回彈彎沉：路基或路面在規定荷載作用下產生垂直變形，卸載后能恢復的那一部分變形。
② 殘余彎沉：路基或路面在規定荷載作用下產生的卸載后不能恢復的那一部分變形。
③ 總彎沉：路基或路面在規定荷載作用下產生的總垂直變形（回彈彎沉+殘余彎沉）。
④ 容許彎沉：路面設計使用期末不利季節，標準軸載作用下雙輪輪隙中間容許出現的最大回彈彎沉值。
⑤ 設計彎沉：是指路面交工驗收時、不利季節、在標準軸載作用下，標準軸載雙輪輪隙中間的最大彎沉值。
簡單地說就是總彎沉是實際測的彎沉，回彈彎沉是在設計時要求達到的下限值，實測的彎沉值經評定后不能大于設計的彎沉，否則瀝青路面的強度就是不合格了。
路面彎沉就是一種豎向變形，彎沉越大則路面越容易產生破壞。設計彎沉是指路面建設竣工初期實測應該滿足的彎沉值或者稱之為竣工驗收應該滿足的彎沉值。
“彎沉試驗是測定瀝青路面性能常用的方法之一。正確測試路面彎沉，對評價路面強度有很重要的作用。
二、試驗方法
01 貝克曼梁法

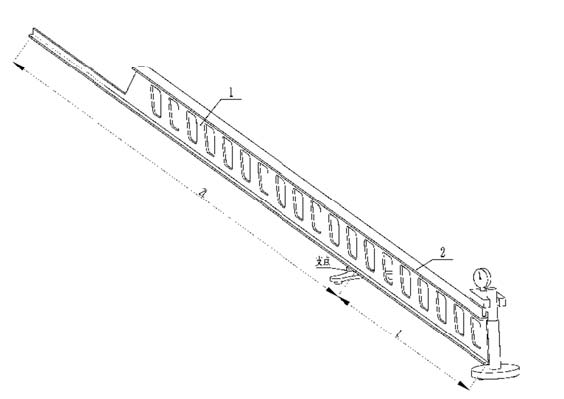

貝克曼梁結構示意圖
傳統的彎沉測試方法，速度慢，但技術比較成熟，屬于靜態類的固定采樣，是目前標準的彎沉測試方法，所用儀器為貝克曼梁彎沉儀。
這類設備使用時間早，范圍廣，技術要求簡單。但測試準確程度受人為影響較大，工作效率低。鑒于以上特點，本方法適用于低等級公路的施工、日常養護及舊路評價的檢測。也可用于高等級公路的施工質量控制，但對于已通車運營的高等級公路不適合使用，因?yàn)榇朔椒ù嬖诓蓸宇l率低和交通安全等諸多方面的問題。
此方法的主要儀器包括標準車、貝克曼梁、百分表、表架和接觸式路面溫度計等。
02 自動彎沉儀法
屬于靜態測試范疇。利用貝克曼梁原理快速連續測試，利用貝克曼法原理快速連續測定，屬于試驗范疇，但測定的是總彎沉，因此使用時應用貝克曼進行標定換算。

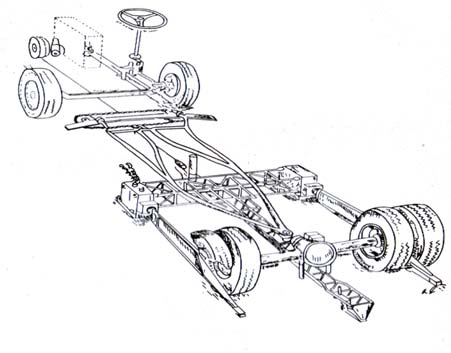

自動彎沉儀測量機架示意圖
自動彎沉儀的基本測試原理是模仿貝克曼梁的工作方式，只是采用位移傳感器替換百分表進行自動測量，同時改變了前后測臂的長度比例，通過標定程序，將所測定彎沉值直接自動記錄下來。
自動彎沉儀分為兩類：
(1)從車輪后方插入測試梁。所測結果同貝克曼梁的回彈彎沉基本一樣。
(2)測試梁從車輪前方，所測結果為總彎沉與回彈彎沉有一定區別《公路路基路面現場測試規程》(JTG 3450－2019)中規定了自動彎沉的設備技術條件和操作規程。
自動彎沉儀采樣頻率及自動化程度高，可對路面進行高密度集中的強度測量，可極大減輕操作人員的勞動強度，同時測試數據結果與貝克曼梁測試結果有較好的線性關系。但是，這類設備的機械和電控系統比較復雜，對操作人員的技術素質要求較高。此方法可以在不封閉交通但采取必要措施的條件下進行高速公路的彎沉測試。
03 落錘彎沉儀法
落錘彎沉法是利用自由落下的重錘瞬間產生的沖擊荷載來測定彎沉，屬于動態彎沉，并能反算路面的回彈模量，使用時應用貝克曼梁法進行標定換算。
落錘彎沉儀的工作原理是由一定重量的落錘自由下落產生相應的當量荷載，這種加載方式所產生的彎沉與行駛車輛對地面的作用非常相似，能夠得到動態彎沉盆數據。
利用貝克曼梁法測出的回彈彎沉是靜態彎沉，自動彎沉儀檢測彎沉?xí)r，因?yàn)樾羞M(jìn)速度很慢，所測得的彎沉也接近靜態彎沉。
落錘彎沉儀是一種脈沖動力彎沉儀，具有無破損、測速快、精度高等優點，并很好地模擬了行車荷載作用，因此在國際上被廣泛應用。落錘彎沉儀分為手持式、車載式和拖車式。
