隨著預應力橋梁技術的發展，對于預應力損失的控制要求越來越高。預應力損失主要有張拉端錨具變形和鋼筋內縮引起的應力損失、預應力筋與孔道的摩擦引起的應力損失、混凝土加熱養護時，受張拉鋼筋與承受拉力的設備之間溫差引起的預應力損失、預應力鋼筋的應力松弛引起的應力損失、混凝土的收縮和徐變引起的應力損失以及用螺旋式預應力鋼筋做配筋的環行構件，當直徑d≤3時由于混凝土的局部擠壓引起的應力損失等。其中預應力筋與孔道之間的預應力損失最大。因此對預應力孔道摩阻的測定尤為關鍵。
一、工程概況
xx高速公路第11合同段承建D匝道共四聯，橋跨布置為（39.2＋44.4＋39.2）m＋（3x33.8）m＋（2x38.9）m＋（33.9＋43.4＋333.9）m，橋梁總長為413.2m。D匝道曲線半徑為600m。橋梁頂板寬均為9.5m，底板寬為5m，兩側翼緣板長2.25m，梁高為2.3m，均采用單箱單室斷面。本次選用第二聯（3x33.8）m跨作為試驗段，第二聯共有五種類型的鋼束（N1～N5），共20束。預應力鋼束采用高強度低松弛鋼絞線，標準強度f(wàn)pk=1860Mpa。其中N1、N4及N5鋼鉸線規格為12-7φ5，N2、N3鋼鉸線規格為9-7φ5，鋼鉸線的長度為102.15～102.6m（含每端1m的工作長度）。根據每束內鋼鉸線規格的不同，選用曲線較大的12股的N1鋼束和9股N2鋼束作為試驗束。
二、儀器設備
本試驗選用YDW400B千斤頂及配套YBZ2×2-50A型油泵進行。編號0508千斤頂配油表G189227、編號0506千斤頂配油表G189327。
三、測定方法
⑴ 在梁的A、B兩端各裝1臺400t的千斤頂，兩端同時張拉，保持游表讀數為4Mpa，持荷3min，記錄兩端伸長值；
⑵ B端固定，A端張拉，分級張拉由4Mpa～20%～40%～60%～80%～100%，如此反復3次，每級張拉持荷載5min，100％控制張拉應力時持荷載10min，記錄兩端油表度數和伸長值，取兩端壓力差的平均值；
⑶ 仍按上述方法。使A端固定，B端張拉，取兩端3次壓力差的平均值；
⑷ 將上述兩次壓力差平均值再平均，根據公式計算即為孔道摩阻力的測定值；
四、計算與分析
1、根據千斤頂標定報告，張拉力f（KN）與油表讀數P（Mpa）函數關系如下：
⑴ N1－2鋼束
2、θ計算：根據計算得θ1：1.5978；θ3：1.6934。
3、孔道長度與K值：L1:100.46；L3:100.58； K：0.0015。
4、摩阻系數μ值計算公式解析
摩阻系數計算公式：μ＝［ln（Pz/Pg）-KL］/θ；
K—孔道每米局部偏差對摩擦的影響系數（取值0.0015）
L—從張拉端至固定端的孔道長度
θ—從張拉端至固定端的孔道中切線夾角之和
Pz—指張拉端力值（KN）
Pg—指固定端力值（KN）

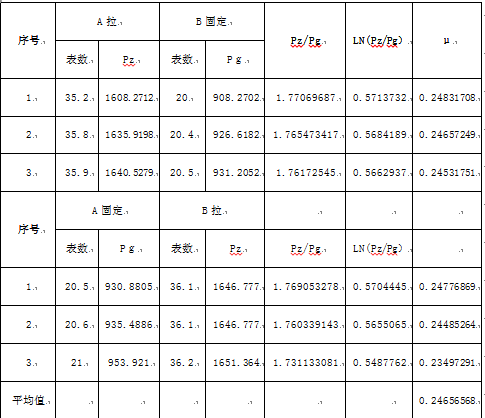

N1-2束摩阻系數計算表

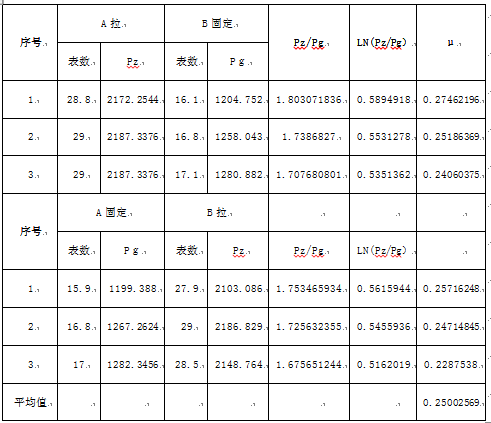

N3-3束摩阻系數計算表
五、注意事項
1、計算孔道切線夾角時，除了豎曲線角度還要考慮平彎角度，特別是大曲線橋梁；
2、管道長度可用鋼束的長度扣除每端的工作長度計算而得；
3、所有的計算充分利用EXCEL的優勢，編寫簡單的程序運行，這樣一方面減少了運算量，同時計算又準確、快捷；
摩阻系數測定主要是確定預應力筋在預應力管道中的應力損失，以便在張拉過程中采用適當?shù)拇胧﹣?lái)減少摩擦損失。一般可根據具體情況采取兩端張拉、超張拉和過程中事先拉動預應力鋼束消除靜摩擦等方法來減少損失。
為了保證張拉質量，波紋管定位是個關鍵工序。要保證孔道平滑順直，錨頭與孔道軸線垂直等。預應力管道等平彎對于摩阻系數的影響很大。對于預應力管道等平彎部位等控制作為控制重點。
只有做好各個環節的施工控制才能減少預應力筋的應力損失，從而保證橋梁的質量以及使用壽命。
