橋粱構件應力與結構安全直接相關, 應力測試至關重要。通過測量應變?cè)倮脧椥阅Ａ繐Q算為應力, 這一種方式應用普遍, 應變測試技術作為橋梁結構施工監測、健康監測, 荷載試驗的手段,在橋梁工程中使用最多的應變傳感技術是電阻應變片,振弦弦應變計和光纖光柵應變計。
關鍵詞：橋梁荷載、應變測試、應變、應力
1.機械式應變測量方法
機械式應變測量已經有很長的歷史，其主要利用百分表或千分表測量變形前后測試標距內的距離變化，從而得到構件測試標距內的平均應變。工程測量中使用的機械式應變測量?jī)x器主要包括手持應變儀和千分表引伸計。機械式應變測量方法主要優點是讀數直觀、環境適應能力強、可重復性使用等。但需要人工讀數，費時費力、精度差，對于應變測點數量眾多的橋梁靜載試驗顯然不合適。因此，除了少數室內模型試驗的特殊需要，工程結構中很少使用。
2.電阻式應變測量方法

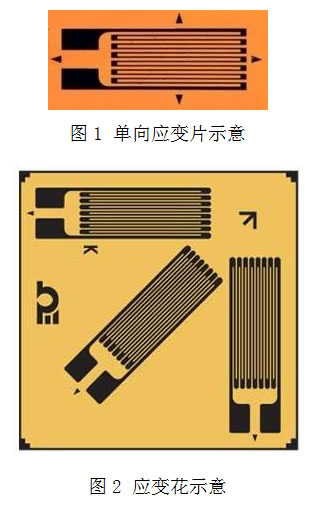

目前工程檢測中應用最多的是電阻式應變測量方法。19世紀30年代，英國物理學家Charle Wheatstone首次發現了可以利用惠斯通電橋來測量電阻，奠定了應變電測技術的基礎；William Thomson通過試驗驗證了金屬絲在應變作用下其電阻會產生變化，即應變-電阻效應，這就是電阻應變計的工作原理；1936到1938年間，美國A.C.Ruge和E.E.Simmons同時成功研發了電阻絲繞式紙基應變片，1938年粘貼式電阻應變片正式誕生。至今電阻應變片的種類已達兩萬多種。常用應變片外觀如圖所示。
應變電測法的主要優點是：應變片靈敏度高，尺寸小，容易粘貼牢固，易于實現數字化、自動化測量等。但應變片電測法的缺點也很突出：橋梁靜載試驗往往要在幾米甚至數十米的高空進行電阻應變片的粘貼，操作不便，工作效率低，并且要求工作人員具備一定的貼片技能；應變測量值受現場環境溫度、濕度影響很大，長時間加載導致數據漂移過大，給后期分析處理帶來極大困難；應變片為一次性使用，無法重復利用等。
3.光纖應變測量方法

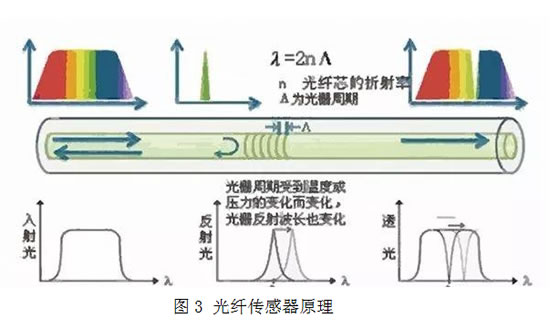

光纖傳感技術的發展起源于20世紀70年代中期。1989年美國布朗大學的Mendez教授率先提出了將光纖傳感技術應用于鋼筋混凝土結構的檢測中，并闡述了這一研究領域在實際應用中的一些基本構想。在此之后，英國、法國、加拿大、德國、日本等國家也紛紛將光纖傳感技術應用于各種橋梁結構試驗檢測中。我國對光纖傳感技術的研究起源于20世紀90年代，同濟大學、東南大學、重慶大學等多所高校先后將光纖傳感技術應用于橋梁檢測中，并且取得了良好的成效。光纖傳感器傳輸波長信息，波長不會由于光源的功率波動以及連接與耦合的損壞而受到影響。因此，與一般應變測量設備相比，光纖傳感器具有抗電磁干擾能力強、傳輸距離遠、溫度適應性好、靈敏度高、信號失真小等許多優點。光纖傳感器原理及外觀示意如圖3所示。但是，由于傳感器的價格比較昂貴，因此在橋梁靜載試驗中鮮見使用。另外，近年來許多大橋上安裝的光纖傳感器失效，其原因有待進一步深入研究。
4.振弦式應變測量方法

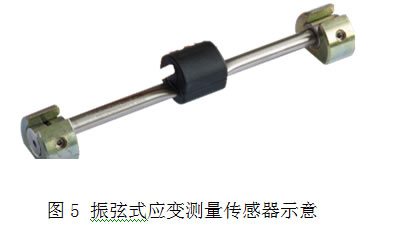

振弦式應變測量傳感器的研究起源于20世紀30年代，其工作原理如下：鋼弦在一定的張力作用下具有固定的自振頻率，當張力發生變化時其自振頻率也會隨之發生改變。當結構產生應變時，安裝在其上的振弦式傳感器內的鋼弦張力發生變化，導致其自振頻率發生變化。通過測試鋼弦振動頻率的變化值，能夠計算得出測點的應力變化值。振弦式傳感器外觀如圖5所示。
振弦式應變測量傳感器的優點是具有較強的抗干擾能力,在進行遠距離輸送時信號失真非常小,測量值不受導線電阻變化，溫度變化的影響,傳感器結構相對簡單、制作與安裝過程比較方便。但是,由于工藝和材料原因,振弦式傳感器不可避免會產生鋼弦松弛,從而引起測量誤差。鋼弦松弛主要體現在兩個方面:一是鋼弦錨固端產生的松弛,二是鋼弦自身材料特性導致的松弛。另一方面,振弦式傳感器軸向剛度較大,不能采用粘貼式安裝方法,不適合荷載試驗應用,一般多用于橋梁施工監控。
