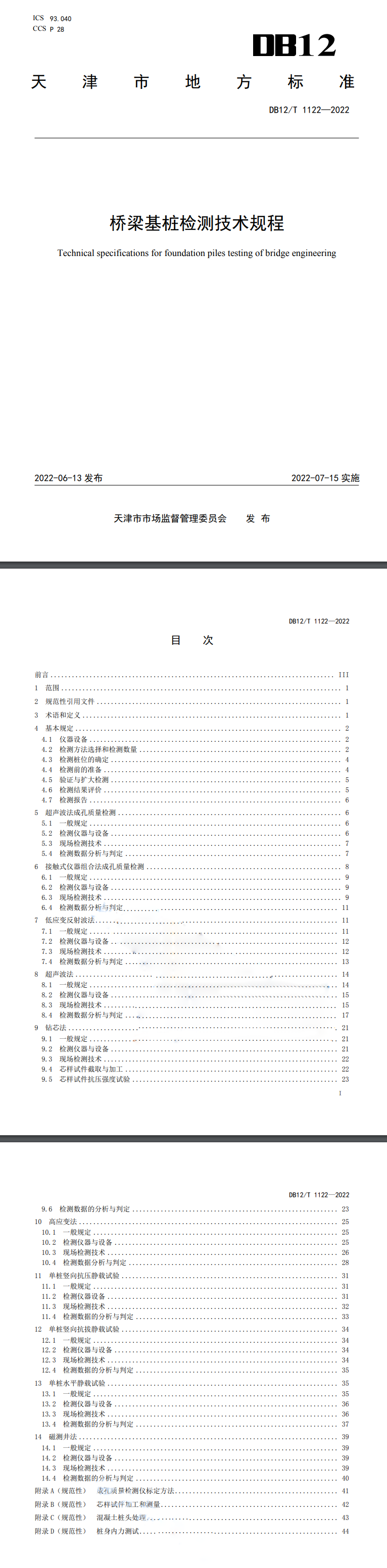

天津地標《DB12/T 1122-2022 橋梁基樁檢測技術規程》,已于本月正式實施!該標準不僅對基樁檢測方法、檢測內容進行了明確說明,對檢測儀器設備技術參也提出了明確要求,對日后的天津橋梁基樁檢測相關工作開展產生了重要的影響。
本文件按照GB/T1.1-2020《標準化工作導則第1部分:標準化文件的結構和起草規則》的規定起草。
本文件由天津市交通運輸委員會提出并歸口。
本文件起草單位:天津市交通科學研究院、天津市金艾工程檢測有限責任公司。
本文件主要起草人:趙國普、彭振、羅會來、邵紅杰、王子琚、趙國光、呂大勇、馬秀君、王雪姣、王偉廣、張建東、呂岳、于克揚、趙文志、高靜、張弘博、吳國柱、王雪峰、張志遠。
1.范圍
本文件規定了天津市橋梁基樁檢測的總體原則和一般要求,以及儀器設備、現場檢測技術及檢測數據的分析與判定等內容。
本文件適用于天津市橋梁工程基樁成孔質量、樁身完整性、單樁承載力、基樁鋼筋籠長度的檢測與評價。
2.規范性引用文件
下列文件中的內容通過文中的規范性引用而構成本文件必不可少的條款。其中,注日期的引用文件,僅該日期對應的版本適用于本文件:不注日期的引用文件,其最新版本(包括所有的修改單)適用于本文件。
JG/T 518 基樁動測儀
JT/T738基樁靜載試驗自平衡法
JTG F80/1公路工程質量檢測評定標準第一冊:土建工程
3.術語和定義
下列術語和定義適用于本文件。
3.1
基樁 foundation pile樁基礎中的單樁。
3.2
沉淀 sediment
基樁成孔后,淤積于孔底部的非原狀沉淀物。
3.3
超聲波法成孔質量檢測 drilling hole test by ultrasonic method
采用超聲波探頭垂直連續測量各深度水平方向的孔徑,根據由記錄儀同步繪制出各方向孔壁形態的記錄圖,判定孔徑、孔深、孔壁傾斜度。
3.4
接觸式儀器組合法成孔質量檢測 drilling hole test by instruments contactually inspection method
系用傘形孔徑儀、專用測斜儀、沉淀測定儀或其他有效的沉淀檢測工具來判定灌注樁成孔孔徑、孔深、孔傾斜度及沉淀厚度。
3.5
樁身完整性 pile integrity
反映樁身長度和截面尺寸相對變化、樁身材料密實性和連續性綜合狀況的定性指標。
3.6
樁身缺陷 pile defects
在一定程度上使樁身完整性惡化,引起樁身結構強度和耐久性降低,出現樁身斷裂、裂縫、縮頸、夾泥(雜物)、離析、空洞、蜂窩、松散等不良現象的統稱。
3.7
低應變反射波法 low strain reflected wave method
在樁頂施加低能量沖擊荷載,實測被檢樁加速度(或速度)響應時程曲線,運用一維線彈性波動理論的時域和頻域分析,對被檢樁的完整性進行評判的檢測方法。
3.8
超聲波法 ultrasonic logging method
在樁身混凝土內發射并接收超聲波,實測超聲波在混凝土介質中傳播的聲時、波幅和頻率等參數的相對變化,對被檢樁的樁身完整性進行評判的檢測方法。
3.9
鉆芯法 core drilling method
用鉆機鉆取芯樣,對被檢樁的樁長、樁身缺陷及其位置、樁底沉淀厚度、樁身混凝土強度以及樁端巖土性狀進行評判的檢測方法。
3.10
高應變法 high strain dynamic method
在樁頂施加高能量沖擊荷載,實測樁頂附近或樁頂部的速度和力時程曲線,通過波動理論分析,評判單樁豎向抗壓承載力和樁身完整性的檢測方法。該方法也可用于選擇樁型和樁端持力層,監控打樁過程。
3.11
靜載試驗 static load test
在樁頂部逐級施加豎向壓力、豎向上拔力或水平推力,觀測樁頂部隨時間產生的沉降、上拔位移或水平位移,以確定相應的單樁豎向抗壓承載力、單樁豎向抗拔承載力或單樁水平承載力的試驗方法。
3.12
磁測井法 Magnetc method
在樁中或樁側土體成孔,通過測量磁場垂直分量沿孔深方向的變化來分析和判斷鋼筋籠長度的檢測方法。
3.13
樁身內力測試 internal force testing of pi le shaft
通過樁身應變、位移的測試,計算荷載作用下的樁側阻力、樁端阻力或樁身彎矩的試驗方法。
4.基本規定
4.1儀器設備
4.1.1基樁檢測用儀器設備應在檢定或校準的有效期內;基樁檢測前,應對儀器設備進行檢查調試,確認儀器設備工作正常后方可使用。
