隨著我國公路建設的發展，各種橋梁的建設也逐漸增加，每年都有大批結構新穎、形式多樣的橋梁建成，其安全性也不斷得到關注。為了確保橋梁的安全性和耐久性，必須對新建橋梁和運營橋梁進行檢測，如橋梁的沉降值、裂縫大小、質量缺陷等，客觀、準確地評價橋梁的健康狀況。
橋梁靜載試驗是指在橋梁的指定位置上增加荷載，再檢測橋梁的結構和運行狀態，得出靜荷載對橋梁的影響情況，進而評價橋梁的健康狀況[1]。
需要采用靜載試驗綜合檢測新建橋梁，通過檢測數據與設計參數的對比分析可以判斷橋梁的施工質量是否達到驗收標準。新建橋梁的靜載試驗數據可供橋梁管理部門使用，方便日后的管理與養護工作。通過橋梁的靜載試驗實現了對新建橋梁的客觀評價。
我國交通網絡中早期建設的橋梁運營時間較長，受當時施工條件的限制，其承載能力能否滿足目前的通行需求需要考究。通過靜載試驗，橋梁管理運維部門根據檢測結果判斷橋梁的承載能力，對于不滿足使用要求的可以通過加固、改建等措施改造。通過定期的靜載試驗評定橋梁的綜合狀況，預防安全事故[2]。
靜載試驗主要是評估和確定橋梁的承載力和工作狀態。主要包括以下項目。
（1）撓度變形指標。測量橋梁的橫向和縱向撓度，通過逐級加載靜荷載檢測控制截面梁的撓度變形。同時需要在支點位置布置測點，確保測量的準確性。
（2）應力指標。主要檢測橋梁各控制截面的應力分布狀態，通過逐級加載靜荷載檢測并記錄控制截面的應力分布和應力大小。特殊截面需要對其剪應力進行應力分析。
（3）裂縫檢測。在靜荷載加載過程中，需要記錄梁體表面的裂縫發展情況，包括原有裂縫的開展和新裂縫的產生。對于預應力結構，結構裂隙是不允許出現的。
（4）其他參數。靜荷載加載并卸載完成后，需要記錄分析測點的撓度和應力殘余值。同時橋梁的伸縮、轉角和位移等也是檢測的重點。
靜載試驗是一項資源占用較大的試驗，在試驗過程中需要把控試驗要點，確保一次完成，試驗過程中應注意以下要點：
（1）觀察記錄嚴謹。在讀數時必須嚴謹仔細，保證數據的準確性。且每次讀數需要等加載穩定后方可開始，避免應力和變形延遲導致的數據偏差情況。
（2）分級加載。靜載試驗需按照試驗要求分級加載，切忌不可縮短加載次數或一次加載到位。
（3）規范裂縫記錄程序。在靜載試驗加載前需標記和記錄原有裂隙（如位置、寬度、長度等），分級加載后要標記新的裂縫，觀測標記人員要保持唯一性，不可隨意替換[3]。
（4）控制測試時間。在分級加載試驗中，每次加載的穩定時間必須保持在5min以上，加載過程要時刻觀察測試數據和橋梁的變化，如果加載過程中出現的異常情況應立即停止并分析原因、采取措施。
（5）觀測數據校驗。要針對應變和撓度檢測數據要進行數據校驗，校驗系數不可超過1。分析數據異常點和突變點產生的原因。控制殘余應力和殘余撓度的殘余量不大于規范值的20%。
橋梁的靜載試驗按照試驗流程可分為檢測前準備階段、檢測加載和觀測階段、測試結果分析評價階段[4]。
（1）編制試驗方案。在編制靜載試驗方案之前需要現場踏勘，調查橋梁的結構。試驗方案一般包括工程概況、試驗?zāi)康?、試驗?nèi)容及方法、檢測人員及設備、側測點布置、試驗過程及試驗結果分析等。
（2）科學計算與分析。在試驗方案編制完成后，按照設計要求并借助專業的橋梁分析軟件（如Midas或橋梁博士）進行結構計算和分析。比較不同荷載作用下橋梁的應變和位移值和產生的位置。
（3）選定試驗工況及截面。荷載工況也是靜載試驗的一部分，選擇最不利荷載工況能夠直接反應結構的實際變形與設計狀態的差別[5]。對于邊梁，考慮結構的對稱性需增加橫向偏載工況；如果構件已出現受力裂縫，需增加中、偏荷載工況。一般加載截面選定應依照計算的彎矩包絡圖、剪力包絡圖或撓度的包絡圖，按照最不利原則選擇截面，確定具體的試驗工法。表1為常見橋梁的加載試驗截面及內容。

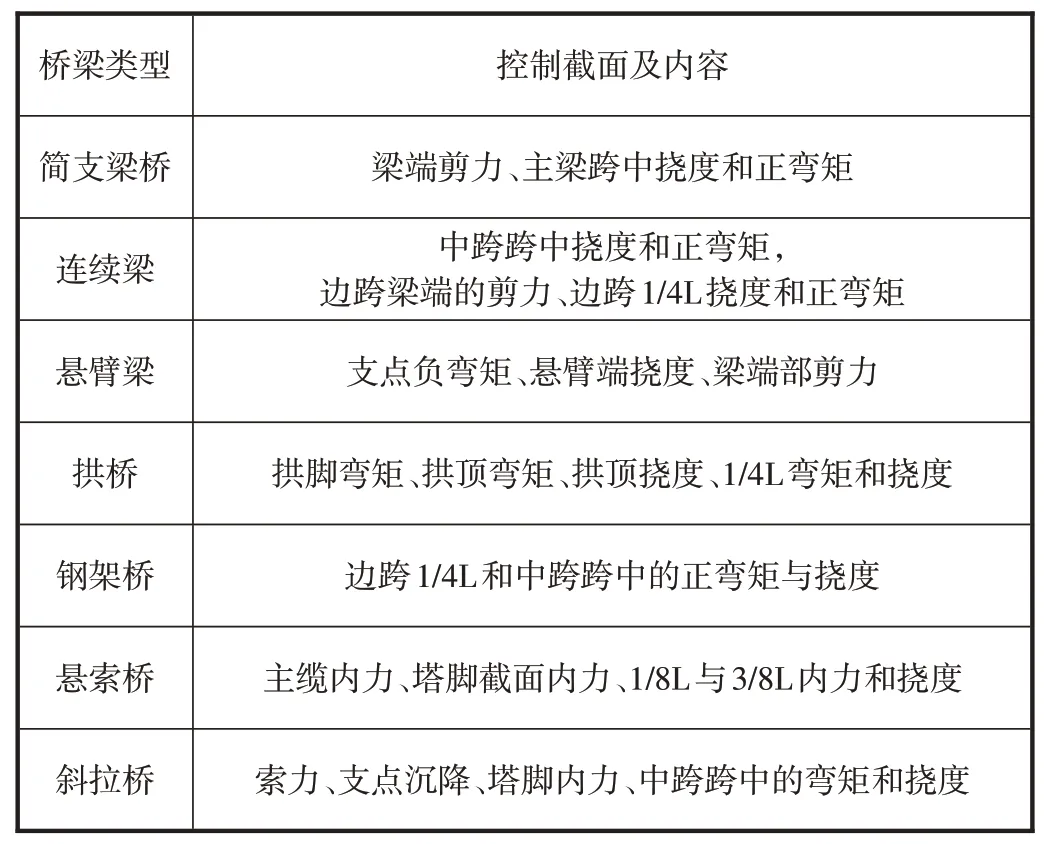

表1常見橋梁加載試驗截面及內容
（4）測點布置。一般截面的應力應變測點需要考慮高度和寬度兩個方向的受力來布置；位移測點應能夠得出最大值和位移變化規律；對于特殊的測點如索塔的偏位移測試則需要考慮三個方向位移。
（1）選擇負載試驗對象。在實際操作開始之前，為了保證試驗效果，要合理選擇靜力加載對象，確保所選對象具備代表性。具有相同結構類型而擁有不同跨度的，則選擇跨度最大的一跨進行負載試驗。對于預制橋梁，則強調試驗的隨機性，選擇抽樣試驗的方式。對于試驗墩臺，選擇受力狀態最不利、狀態最差的位置。
（2）制定靜力加載方案。加載方案在靜載試驗中發揮決定性作用，包括加載設備、加載荷載量、加載持續時間和卸載程序等。加載設備主要有重物和加載車輛，重物通常有水箱、沙袋和預制混凝土件等，方便逐級加載，以滿足不同的加載需求，主要應用于樁基承載力靜載試驗。車輛裝載試驗主要應用于成橋靜載試驗，同時保證荷載和軸距誤差控制在5%以下。在確定加載量、加載時間和卸載程序時應根據荷載總量采用分級加載的形式，確保應力應變曲線保持連續，通常分級荷載不小于四級。在加卸載試驗中做好監控工作，及時發現問題，避免影響試驗結果。為了減小溫度對橋梁靜載試驗結果的影響，通常選擇晚上22點到早上6點，這樣也可將對交通的影響降到最低。
（3）確定具體的觀察內容。靜載試驗中觀測的主要內容為變形、應力、裂縫、傾斜、制作墩臺等情況。變形主要是梁的撓度和各種非豎向位移等，整體變形反映了橋梁的整體性能，局部變形則反映了橋梁構件的局部情況。
（4）布置靜載試驗測點。為保證試驗結果的可靠性，按照適量的原則布置，利用結構的對稱性和結構互等原理減少測點布置，避免過度布置造成資源浪費。同時測點的選擇需要具有代表性和易觀測性，考慮檢測技術的可實現性。
（5）合理選擇試驗儀器和試驗觀測人員。當前常用的儀器有刻度放大鏡、位移計、應變片、靜態應變儀等。儀器的測量精度需滿足試驗需求，并適合檢測環境。此外，在測定同一參數時盡量選擇統一型號儀器，減小儀器帶來的系統誤差。提前組織人員進行技術交底，同一組數據盡量由同一人觀測記錄，以減少觀測誤差。
（1）檢測數據核查。靜載試驗結束后進入數據整理和信息核查階段。試驗人員根據規范和技術準則仔細核查試驗結果，確保試驗數據的準確性，并及時輸出數據記錄和檢測報告，判斷橋梁結構是否存在問題，薄弱環節需派專人進行檢查。
（2）靜載試驗結果分析。在靜載試驗結束后，對比測試數據與理論計算數據，得到橋梁的承載數據。橋梁工程中常采用校驗系數η來評判橋梁的情況。校驗系數是檢測值與理論計算值的比值。當校驗系數η=1時，表示實測值與計算值完全吻合；當校驗系數η＜1時，表明檢測橋梁具有良好的性能，結構安全性可靠；當校驗系數η＞1時，說明測試橋梁不符合標準，橋梁結構安全性不滿足要求。此外，校驗系數也不能偏小，原因是橋梁結構計算簡化過度，忽略了橋梁自重。例如常見的公路橋梁，常采用表2中的校驗系數。

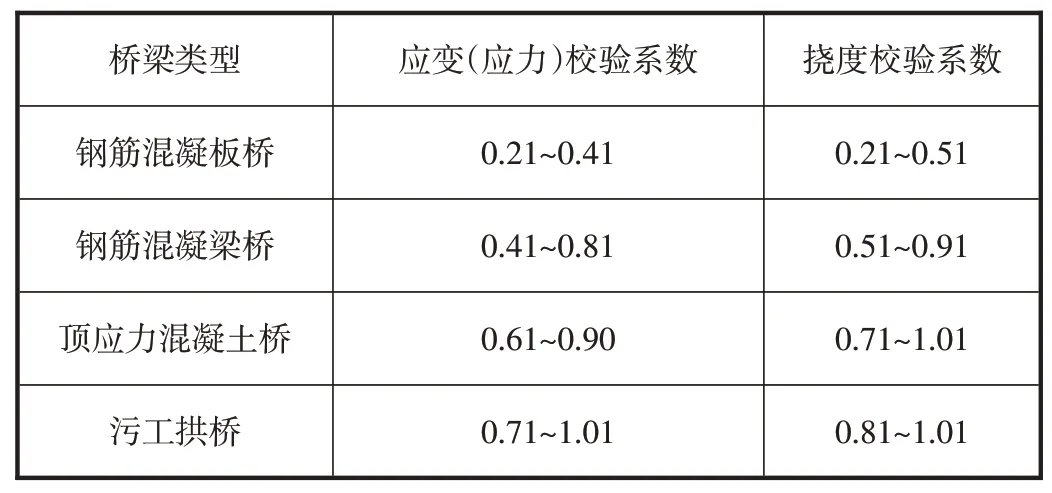

表2常見橋梁校驗系數
（3）殘余數值分析。處于完全彈性變形內的結構其靜力荷載卸載完成后不存在殘余應力（應變）。當試驗殘余數值越小，表明橋梁的工作狀態越好，相反橋梁可能發生塑性變形較大，部分變形無法恢復，橋梁可能發生了破壞。常見的橋梁靜載試驗其殘余應變的數值應≤20%。若出現較大殘余應變則需要對橋梁全面檢查，判斷橋梁的損壞情況。
綜上所述，靜載試驗是橋梁檢測中最常用的方法，能夠檢測出橋梁的承載能力和結構性能，綜合判斷橋梁的健康狀況，為橋梁的維護管理提供有力參考。本文從橋梁靜載試驗?zāi)康暮鸵饬x出發，分三個階段詳細總結了橋梁靜載試驗方法和內容。檢測技術人員應從整體上把控靜載試驗的關鍵內容，及時發現橋梁的隱患，保障橋梁的正常運營。
