不管是橋梁的設計還是橋梁荷載試驗，都需要對橋梁結構進行理論分析，通常采用有限元軟件建立橋梁結構的理論計算模型。橋梁設計和荷載試驗雖然都是通過有限元模型計算，保證橋梁結構在運營階段的安全。但二者所處的階段不同，其模型計算的思路、理念以及考慮的因素都會有所不同。橋梁荷載試驗是主要是通過橋梁理論計算同試驗測試結果進行對比來對橋梁承載能力進行評估的，因此理論計算結果準確性直接影響最終評定結果。目前橋梁荷載試驗?zāi)Ｐ徒⑴c修正還沒有相關的規范與指南，不同橋梁檢測單位對于橋梁荷載試驗?zāi)Ｐ徒⒗斫獠煌?，使模型計算時會有一定的區別從而使計算結果會出現一定的偏差。中交路橋科技在本文談?wù)剺蛄涸O(shè)計和荷載試驗在模型建立的異同點。
一、橋梁檢測中模型計算相同點
1、總體目的相同
橋梁設計與橋梁荷載試驗對于橋梁結構模型計算的總體目的是一致的，都是通過橋梁結構受力的理論分析確保設計的橋梁和通過荷載試驗評定的橋梁在運營過程中的安全。橋梁設計階段建立結構計算模型，計算在設計荷載作用下橋梁結構承載能力能夠滿足要求；橋梁荷載試驗通過在設計荷載或運營荷載作用下模型計算的理論值來評估橋梁的承載能力。
2、模型計算的方法
不管是橋梁設計還是橋梁荷載試驗，橋梁結構的模型計算都是采用有限元軟件建立結構的有限元模型，需要對結構進行離散化來進行建模。
二、橋梁檢測中模型計算不同點
1、建模分析的策略不同

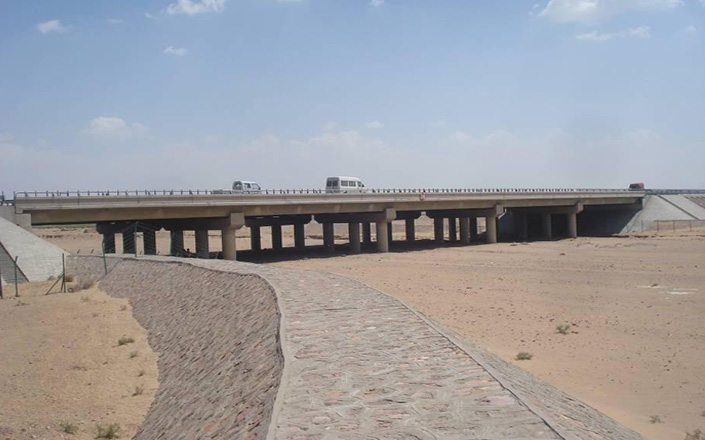

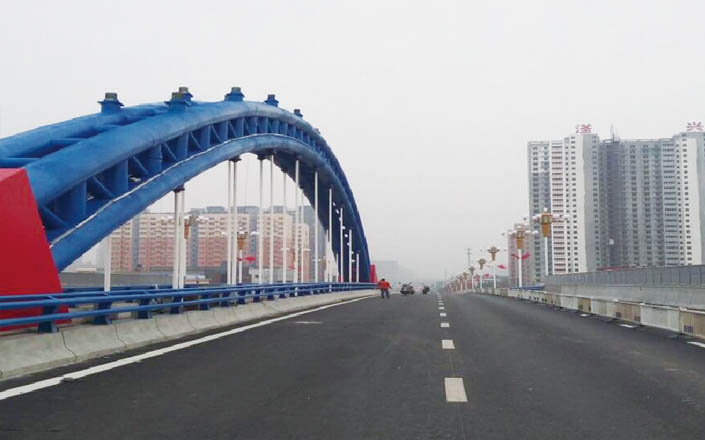

橋梁結構的有限元建模根據計算分析的目的不同，建模的策略也不盡相同，得到的有限元模型也有較大差別。橋梁在設計階段建立的有限元模型相對實際結構而言簡化較多且參數均是按照規范取值，計算分析的結果也偏保守。對于中小跨徑橋梁來說，由于橋面鋪裝（尤其是現澆調平層）等二期恒載對實際結構的剛度有一定的貢獻，對于二期恒載的剛度貢獻在橋梁設計階段是不建議考慮的，不考慮橋梁二期恒載的貢獻對于設計計算是偏于安全的，會提高橋梁結構設計的安全系數。對于拱橋結構設計在模型計算時可以不考慮拱上結構對于其承載能力的貢獻，這對橋梁是安全的。
而橋梁荷載試驗承載能力評定主要是通過撓度和應變的校驗系數來評定橋梁結構承載能力，而校驗系數為實測值與理論計算值的比值。如果橋梁荷載試驗?zāi)Ｐ徒⒉豢紤]二期恒載或拱上結構的貢獻，可能造成理論計算值的偏大，校驗系數計算值就會偏小，這對于橋梁承載能力評估是偏于不安全的。
而橋梁在進行荷載試驗時結構已是成橋狀態，并且在結構自重與二期鋪裝等恒載作用下結構已經承受了很大的內力，故建模時須考慮結構初始單元內力的影響。因此荷載試驗的有限元建模如果不加以考慮會造成理論計算結果“失真”，從而導致對結構承載能力的評價“誤判”。
2、模型計算參數不同
橋梁設計模型計算時，橋梁結構模型的計算的材料特性參數按照規范進行取值，截面尺寸按照設計參數進行取值。對于橋梁荷載試驗，如果模型計算參數按照規范和設計參數進行取值可能會造成較大的偏差。既有橋梁材料隨著運營時間的增加會出現一定的退化，材料的特性會發生變化。此外橋梁結構的尺寸由于施工誤差以及運營過程中幾何狀態的變化，材料特性參數和幾何尺寸按設計狀態建模會導致計算結果的不真實。
3、橋梁結構損傷或病害的影響
橋梁設計階段模型建立不考慮結構損傷或病害對其影響，而在橋梁荷載試驗時，模型建立需要考慮結構損傷或病害對結構的影響。例如對于預制梁板橋，鉸縫由于損傷會造成橋梁在橫向受力分布不同，需要根據橋梁荷載試驗實測撓度分布來對模型進行修正。對于橋梁上部結構出現嚴重的開裂狀態，需要考慮裂縫對其受力狀態的影響。
4、控制荷載不同
橋梁設計階段計算時通常按照設計荷載等級狀態下，對不同荷載組合狀態進行驗算。而橋梁荷載試驗的目的是評價運營狀態橋梁工作性能，由于實際運營荷載與設計荷載等級可能存在很大的差異，因此準確評價橋梁承載能力需要用實際運營荷載作為控制荷載。目前由于橋梁管理單位沒有實際運營荷載的統計模型數據，因此荷載試驗加載往往采用設計荷載進行加載，使荷載試驗的評估結果難以反映橋梁的承載能力等工作性能。
綜上所述，橋梁荷載試驗在模型計算時應考慮橋梁結構材料退化、實際結構尺寸、損傷對其受力影響等因素，并結合橋梁試驗參數對模型進行修正，使橋梁結構模型能反映橋梁結構的真實受力狀態。
