檢測依據:依據鐵道部《鐵路隧道襯砌質量無損檢測規程》TB10223-2004、《鐵路隧道工程施工質量驗收標準》TB10417-2003進行質量評定。
1、 檢測目的:檢測隧道襯砌及隧底混凝土厚度、強度、蜂窩、襯砌背后的回填密實度和脫空程度等。
2、檢測方法: 地質雷達法。
3、檢測儀器: 檢測儀器采用美國GSSI公司生產的SIR-3000型地質雷達,其天線采用的中心頻率為400MHz和900MHz天線。
4、檢測實施方案
隧道檢測時,沿隧道縱向水平布置6條測線。其中在隧道拱頂、左右拱腰、左右邊墻和隧底各布1條。檢測部位原則上布置于地質明顯變化部位、變截面部位和對質量有懷疑的部位。(見測點位置布置圖)
5、現場準備工作要求
(1)現場檢測前,施工單位應將所需檢測里程段做好標記,標記按每5米做一記號,整里程處應標明。
(2)現場檢測前,隧道內所檢測里程段內的施工材料清理出去,并做好照明準備。

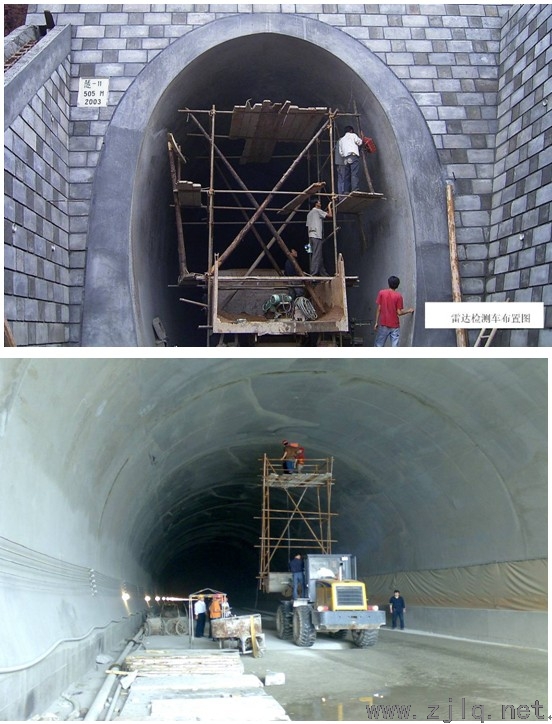

(3)現場檢測前,應預先將檢測臺車布置好(見下圖)
