【摘 要】隨著我國社會經濟的發展，建筑工程已經成為我國國民經濟增長的主要支柱之一，鋼結構建筑由于具有性能穩定且施工快速的特點被廣泛應用到我國建筑行業中，但是由于我國鋼結構建筑起步比較晚，和歐美等發達國家相比還存在很多問題，由于是鋼結構焊接過程的重點和難度鋼結構建筑過程面臨中的主要問題。隨著科學技術的發展，超聲波探傷技術被開發出來，實現建筑鋼結構檢測能準確找出問題。本文就超聲波探傷在建筑鋼結構檢測中的應用進行深入的分析，希望對我國的鋼結構建筑的發展有一定的幫助，縮短和歐美等國的差距。
【關鍵詞】超聲波探傷；建筑鋼結構；焊縫檢測；應用研究
引言：
鋼結構由于具有自重輕、抗震性強、工業化程度高的特點，被廣泛應用在工業廠房、體育館建設等工業以及民用建筑中都使用鋼結構材料，比如我2008年奧運會主要體育場鳥巢、水利方都采用鋼結構構建而成。但是鋼結構存在一定的弊端，尤其是對焊縫的檢測一直是困擾我國鋼結構建筑發展的主要問題。本文通過對超聲波探傷在建筑鋼結構檢測中的應用分析，希望對我建筑港結構的檢測有一定的幫助。
1 建筑鋼結構焊縫類型及焊縫內部缺陷
1.1焊縫的類型和破口型式
在我國目前的建筑港結構主要分成兩種類型，一種是門式鋼架體系一種是網架空間結構體系。在建筑工程中，門式鋼架體系應用的比較多。在門市鋼架體系建筑中焊縫的類型主要有對接焊縫和T型焊縫。在焊接工藝上對接焊縫主要指的是把兩母材放置在同一個水平面上，保證母材邊緣對齊。然后沿著母材對接的邊緣直線進行焊接。而T型焊縫是把兩個母材排列成T字型進行焊接。在焊接過程中，要想保證焊接后的兩個母材能進行完好的融合，在焊接前要對兩母材的接口處開出適當?shù)钠瓶?，在建筑鋼結構中，焊縫常見的坡口型式主要有I型坡口、X型坡口、V型坡口、以及T型坡口
1.2常見的焊接缺陷
在焊接過程中，焊接的質量會受到很多條件的影響比如：焊接工藝、焊接環境、焊條質量等都會給鋼結構的焊縫造成內部缺陷，常見的內部缺陷有氣孔、夾渣、裂紋、為融合、為焊透等等。按照焊接缺陷性質的不同，出現氣孔、點狀?yuàn)A渣屬于一般的焊接缺陷，對焊縫整體的質量強度影響比較小。如果存在群狀的氣孔或者不規則的夾渣、未熔合、為焊透、裂紋等缺陷，就會對焊縫質量造成嚴重的影響，甚至?xí)?dǎo)致建筑承載力小，發生倒塌現象。
2 超聲波探傷方法原理和分類

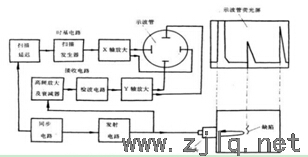

超聲波探傷原來如圖1所示：
圖1 超聲波探傷原理
從圖中可以清楚看到，超聲波探傷的是通過超聲波進過不同的工件產生的反射的特性來完成建筑鋼結構中焊縫質量的檢測。探頭放到工件的表面，超聲波通過構件檢測表明的耦合劑進入需要檢測的工件，并且在工件中傳播，如果遇到有缺陷的焊縫就會發生反射重新回到探頭中，然后通過反射波在超聲波探傷儀屏幕中的位置和波幅就能確定缺陷的位置種類和大小。根據超聲波反射波形的不同，超聲波探傷儀可以分為A型、B型、C型。在建筑鋼結構中使用最多的就是A型脈沖反射式探傷儀。
3 超聲波探傷在建筑鋼結構中應用
超聲波探傷具有很高的準確性和靈敏性，而且操作比較簡單，檢測速度快，相比于x射線探傷更加適用與高空探傷。所以被廣泛應用在建筑鋼結構焊縫探傷檢測過程中。本文通過筆者從事多年鋼結構現場檢測的工作經驗，以及相關文獻的查找，就超聲波探傷在建筑鋼結構檢測中的應用進行如下分析：
3.1超聲波探傷的主要要求
3.1.1超聲波探傷是一項高科技技術，使用人員必須具有較高的素質才能才能完成，同時需要相關探傷人員具有相應的資格證書，探傷工作人員只能從事和自己資格證書相應的等級探傷檢測，負責的技術不能超過證書評價等級。在我國目前的超聲波探傷證書分為三個等級，3級，2級，1級，其中三級證書等級最好，以此例推【1】。
3.1.2探測面的選擇，在超聲波探傷過程中，要選擇良好的探測面，根據工件的形狀、焊接工藝很呢個產生的缺陷部位和延伸方向，來選擇工件他說的探測面。
3.1.3選擇真確的探頭頻率和角度，高頻率的探頭在探傷過程中衰減性比較大，導致超聲波的穿透性比較差，所以不是很應用在厚板構件焊縫的檢測。但是高頻率的探頭分辨率比較高，所以在工件厚度允許的情況下，選擇高頻率探頭檢測的缺陷比較清楚。在建筑鋼構件的檢測過程中一般選擇的探頭頻率為2~5MHz。在實際探傷過程中要全面分析影響檢測結果的各方面因素，然后選擇合理的頻率探頭。
3.2超聲波在焊縫內部缺陷檢測中的應用
3.2.1對接焊縫的探傷方法
初探，把已經調好的DAC曲線探傷靈敏度提高。保證評定線在示波屏20%的高度以上，調整好補償增益。在探傷過程中選擇鋸齒形的或者平行的掃查方法，探頭快速掃查整條焊縫，這是要密切關注示波屏上反射回來的信息，如果發現有超過平頂線的波幅做好相應的標記。為下一步測量缺陷做準備。
為了檢測出焊縫可能出現的橫向或者斜橫向的缺陷，在探頭掃查過程中要采用斜平行掃查和平行掃查兩種方式，斜平行掃查主要應用與帶有余高的焊縫，而平行掃查則應用于余高被磨平的焊縫中。斜平行掃查的探頭在焊縫余高的兩側進行掃查，在掃查中要控制高中心軸線。并將其控制在距離焊縫方向10°到15°的夾角。沿著焊縫邊緣做斜平行掃查，具體的步驟如圖2所示：
圖2 斜平行掃查
斜平行掃查方法是超聲波探傷過程中基礎的掃查方法，在實際的檢測過程中要結合多種掃查方式來完成探傷，但是在掃查過程中無論選擇什么樣的掃查方式，都要把掃查速度控制在150mm/s以內。重復掃查的探頭需要有20%的重疊率。才能提高檢測的準確性，避免發生遺漏【2】。
精探，第二次掃查方式稱為精探，也就是掃查方式和初探一樣，但是放慢了掃查的速度，在初探過程中做出標記的位置進行仔細掃查，找到出現缺陷的部位以便進行相關的處理。在精探過程中需要綜合采用前后掃查、左右掃查、轉角掃查、環繞掃查四種方式結合使用，才能保證檢測結果的準確性。
復探，就對初探和精探的經過進行反復審查和驗證，在掃查過程中和初探精探的掃查方式相同，但是要適當?shù)奶岣邟卟樗俣取?BR> 3.2.2T型焊縫的探傷方法
T型焊縫在焊接過程中選擇的坡口形式主要是單邊V型和K型坡口。如果選擇埋弧焊進行焊接，工件的厚度在14mm以下，可以不用開坡口，但是需要留出一定的間隙，在焊接學中稱這中情況為I型坡口。
T型焊縫是建筑鋼結構中經常施工的一種焊接方式，具有很強的穩定型，但是給焊縫的探傷造成一定的難度。在T型焊縫探傷選擇中要選擇如圖3所示的探測方式：
圖3 T型焊縫探頭、探測位置示意圖
在T型焊縫探傷檢測過程中需要應用多種探頭方式才能完成，首先要采用斜探頭，在位置1和位置2的腹板探測中需要通過斜探頭的方式進行探傷；然后要采用直探頭的方式在位置3也就是翼板外側通過直探頭額方式進行探傷；其次需要采用斜探頭利用一次波在位置4翼板外側進行探傷；最好采用KI斜探頭的方式利用二次波對位置5翼板內側進行探傷【3】。
4 結束語：
綜上所述，本文對超聲波探傷在建筑鋼結構焊縫內部質量缺陷檢測的技術條件、檢驗方法、缺陷識別評定等結合其制造工藝和容易產生的缺陷類型進行了論述和分析，對鋼結構構件焊縫探傷實踐做了系統地歸納和整理。
寧波市紫光建設工程檢測有限公司 李杰
參考文獻：
[1]盧琴玉. 超聲波探傷在建筑鋼結構檢測中的應用[J]. 福建建材，2011，04：30-32.
[2]陳啟喆. 超聲波探傷在建筑鋼結構檢測中的應用[J]. 中華建設，2011，08：174-175.
[3]吳迎春. 超聲波探傷在建筑鋼結構檢測中的應用[J]. 科技傳播，2013，19：153+102.
