云南宏程卓越建設工程技術有限公司 云南安寧 650300
摘要：隧道病害是威脅隧道內行車安全運行和縮短使用壽命的主要原因，因此如何高效率、準確地進行隧道檢測，及時發現隧道病害，是隧道工程研究的一大熱點。本文通過對基于攝像測量和激光掃描的隧道病害快速檢測技術進行分析總結，分析兩種類型的隧道病害快速檢測技術的優缺點，提出隧道檢測技術的發展方向，對隧道工程的檢測工作和建立完善的檢測系統具有重要指導意義。
關鍵詞：隧道危害；檢測技術；研究現狀
我國經濟迅速發展，已經成為世界上隧道工程數量最多、增長最快的國家，據調查研究發現，公道工程中的隧道病害在生活中普遍存在，嚴重威脅隧道內的行車安全和乘客的人身安全，對隧道的運營造成不便。因此需要對隧道病害進行檢測。傳統的檢測技術已經不能滿足人們的對隧道病側檢測的需求。隧道病害快速檢測技術是利用各種形式的傳感器探測隧道襯砌的情況，形成影像圖，再通過圖像處理技術對隧道病害進行詳細的檢測和病害分類[1]。由于探測的傳感器不同，可以分為攝像測量快速檢驗技術和激光掃描快速檢測技術這兩類。
1攝像測量快速檢測技術
攝像測量快速檢測技術是利用工業相機等設備對隧道襯砌表面進行快速連續的掃描，形成隧道襯砌表面影像圖，然后利用圖像處理技術和圖像識別功能從襯砌影像圖中提取病害信息，并繪制病害展開圖。攝像測量快速檢測技術是一種基于數字信息和數字影像技術及自動控制手段的非接觸式快速檢測技術，具有檢測速度快，效率高，精度高，數據自動化處理等優點。下面介紹的是在隧道病害監測領域內利用攝像測量快速檢測技術比較典型的機構及其測量系統。
1.1隧道病害快速無損檢測系統
日本計測檢查株式會社提出的隧道病害快速無損檢測系統比較典型，現在廣泛的應用在隧道病害的檢測中。它包括CCD工業相機、移動高亮度光源、臺架、發電設備等組成。它的相機圖像分辨率是0.3mm/像素，采用的是商業化軟件Crack-Draw21作為病害識別分析用系統，在Crack-Draw21軟件中看到病害沿著隧道拱頂?shù)恼归_圖，并依據展開圖評估隧道內的安全狀況和病害位置。這種系統本能完全自動識別病害，需要人工修正和計算機自動識別相結合才能全面識別病害，從而使人工修正有較大的工作量。近年來，隧道病害快速無損檢測系統在隧道病害檢測和施工質量控制上應用廣泛。
1.2日本鐵道技術研究所研發的公路隧道病害快速檢測系統
該系統利用車載線掃描相機（圖像分辨率為5000像素/行）沿著線掃描方向對隧道進行掃描檢測。它所使用的圖像分析方法是對源圖像進行中值濾波和直方圖歸一化處理，并將陰影進行修正，通過應用動態閥門值得方法進行圖像二值化處理，再利用膨脹和腐蝕等數學形態學運算方法除去孤立點并將連續裂縫提取出來。它包括工業相機、高能金屬鹵化物、編碼器和自動對焦系統等組成。由于這個方法的工業相機圖像分辨率不佳和沒有考慮裂縫的幾何形態，導致檢測的裂縫最小寬度比實際值大。
1.3移動式機器人系統
移動式機器人系統是韓國漢陽大學機械工程系首先應用于檢測隧道襯砌病害。它是由圖像采集系統、自動調焦系統、光學系統、掃描系統、防震系統、圖像存儲系統、圖像處理系統和病害識別系統組成。機器人系統帶著CCD工業相機、減振器、編碼器等設備對隧道進行連續掃描，得到襯砌影像，通過圖像處理系統和病害識別系統，形成病害展開圖并得到病害幾何信息。該系統的圖像分析系統是應用Sobel和 Laplacion算子識別隧道的裂縫邊緣，再應用Gaussian濾波器降噪，通過設定的閾值識別裂縫，最后應用圖搜索算法提取裂縫[2]。這個系統能夠檢測隧道裂縫的長度和寬度等參數，但由于采用的是普通圖像處理技術，沒有注意到裂縫的幾何形態，所以導致了病害識別準確度較低。工業相機CCD的分辨率很高，因此隧道病害檢測進度也很高。
2激光掃描快速檢測技術
激光掃描快速檢測技術是利用激光掃描器和紅外線距離傳感器對目標表面形態進行采集，主要是通過掃描有一定分辨率的空間點組成的云點，利用圖像傳感器將掃描完的云點信息轉化為數字信號，將數字信號直接傳遞給計算機系統，經過處理后，得到目標表面三維坐標數據，經過建立立體模型或者量算后，形成三維視頻圖像，這一系列的工作過程是熟路采集和處理的不斷重復的過程。隧道病害激光掃描快速檢測技術是通過激光器連續掃描隧道襯砌，得到隧道襯砌表面影像圖。許多國家都在研究者方面，并取得很大進展，一些公司已研發出商業化檢測系統。
2.1德國SPACETEC TS3檢測系統
德國SPACETEC TS3檢測系統由激光掃描器、紅外線掃描儀、測距儀、設備箱、編碼器和控制平臺等部分組成。運用非接觸測量技術對隧道外觀質量如襯砌裂縫、 露筋、滲漏水等進行檢測，其使用的測量介質為激光和紅外線。它是由德國SPACETEC公司首先研發出來的，在檢測隧道過程中可以生成視覺影像、熱影像和輪廓記錄。通過德國SPACETEC TS3檢測系統能夠找出隧道襯砌表面的全部病害，準確判斷病害是否發展。這個系統不需要固定光源，成像質量高，能在任何檢測車上安裝并使用，能夠全方面地掃描檢測處隧道襯砌滲水問題，以及滲水面積、裂縫的寬度和位置等信息。這種檢測技術掃描速度快，檢測精度高，能同時獲得三維圖像，檢測圖片更清晰，可對病害的發展進行分析對比，能夠更全面、更客觀和高效率的檢測隧道，是世界上最先進的非接觸式的隧道病害檢測系統。
2.2瑞士 GPR5000檢測系統
瑞士 GPR5000檢測系統是通過利用激光掃描儀全方位掃描檢測隧道，獲得隧道的高清影像圖。將隧道內裂縫長度、寬度、位置和滲水面積等參數輸入到Excel表格中分析其圖形報表，這些參數通過是計算機自動計算得到的。瑞士 GPR5000檢測系統是一個集精密機械制造、高工業標準、高精度傳感器以及多種功效顯著的實用功能為一體的檢測系統，能充分滿足用戶對隧道檢測病害、精度和實用性的要求。該系統中的激光掃描儀能夠掃描獲得50萬個/秒測點斷面數據。數據中包括了掃描位置的反射率和幾何尺寸信息等。當在軌道行走的小車上的高速旋轉的激光掃描儀發射出的激光對隧道表面進行全斷面掃描，經過對發射和接收的激光信號的分析，得到襯砌內表面的影像圖，并得知隧道襯砌表面各點和軌道中心線的距離。以上的測量結果是對隧道表面安全狀態評估的基礎資料。
瑞士 GPR5000檢測應用在隧道病害識別和分析方面形成了專業的商業化軟件Tunnel Map，該軟件可充當隧道病害采集和狀態評價系統，用于觀察和收集已有建筑的結構數據，根據測點的幾何信息對隧道進行限界分析，還可分類標注各種病害，如裂縫和滲水區域等。病害展開圖具有坐標信息，可自動計算并統計裂縫長度和滲水面積等病害的幾何尺寸，這些數字化的信息和數據可作為隧道安全狀態評估的依據[3]。
2.3法國ATLAS 70檢測系統
法國ATLAS 70檢測系統是由法國HGH紅外系統公司開發的多傳感器隧道無損快速檢測技術，它包括激光掃描傳感器、紅外掃描傳感器、測距儀和計程儀等設備。通過激光掃描并將信息傳遞給測距儀和計程儀等設備，從而得到隧道裂縫尺寸和滲水的面積等信息，有利于隧道病害的全方位檢測[4]。為隧道病害的自動識別和安全狀態提供了自動化平臺，但是法國ATLAS 70檢測系統主要以人工分析為主進行病害檢測的。法國ATLAS 70檢測系統適用于簡單易操作的環境，每個處理器可以執行多個控制任務，實現了檢測系統卓越的性能，提高了檢測隧道病害的全面性和高效性。
3兩種檢測技術的對比分析
經過上述對攝像測量快速檢測技術和激光掃描快速檢測技術的研究，并且詳細分析了各個檢測技術較為典型的測量系統，從而對這兩種檢測技術的主要內容和特點進行了歸納總結如表1，并分析了這兩種檢測技術的優缺點。

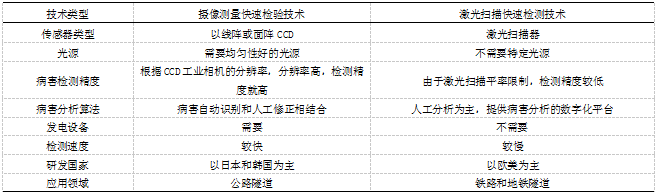

表1隧道病害快速檢測技術對比
攝像測量隧道病害快速檢測技術由于工業相機的分辨率很高，尤其是線陣工業CCD，分辨率高達0.2mm/像素，經掃描后得到的襯砌影像圖像素也很高，能夠更加精準的檢測出隧道內較細微的裂縫。但是，攝像測量隧道病害快速檢測技術需要均勻性好的光源，光源均勻性的優劣，直接影響了圖像成像的質量，從而決定圖像識別算法的效果[5]。此外，這種檢測技術需要人工修正和計算機自動識別相結合才能完全自動識別隧道病害，由此產生的人工修正工作量就很大。
激光掃描隧道病害快速檢測測技術是利用激光掃描器掃描。它的優點是不需要特定的光源，從而成像質量較高。但是它的缺點是圖像分辨率較低，例如瑞士 GPR5000檢測系統的圖像分辨率僅是5
Mm/像素，而且不能對隧道病害病害進行自動識別。這種檢測技術是以人工分析為主，激光掃描檢測技術只是為隧道襯砌病害和分析提供一個數字化管理平臺，仍然需要檢測人員的經驗來進行病害識別和分析，因此分析結果的客觀性不高，受檢測人員的影響。隧道病害的數字攝像測量和激光掃描技術的將是今后隧道病害快速檢測技術的發展方向。
4結論
隨著科學技術的不斷發展，隧道病害檢測技術也在不斷進步。病害的自動識別和評估、病害檢測結果精確化是今后隧道病害快速檢測技術的研究熱點。基于攝像測量和激光掃描的隧道病害快速檢測技術使病害檢測更加的客觀、迅速的檢測隧道病害。通過研究這兩種隧道病害快速檢測技術，并進行了對比分析，得出兩種檢測技術的優缺點。攝像測量隧道病害快速檢測技術和激光掃描隧道病害快速檢測測技術，它們能改善傳統隧道病害檢測的不足，是隧道病害快速檢測技術的發展方向，為隧道病害檢測提供指導作用。
參考文獻：
[1]王平讓.激光掃描隧道病害快速檢測測技術[J].公路與汽車，2016(03)：241-245
[2]王國慶.既有隧道襯砌病害處治技術探討[J]，北方交通，2010(10)：55-58
[3]姚旭鵬.運營地鐵隧道結構病害快速檢測技術[J]，現代隧道技術，2014(11)
[4]高菊如，張博，袁瑋，涂文軒.既有線鐵路隧道病害綜合整治技術與設備配套研究[J]，現代隧道技術，2013，50(6)：24-31
[5]聶智平，朱少華，趙白文等.關于某隧道群病害原因分析及結構安全性評估[J]，華中科技大學學報(城市科學版)，2003，3：42-45
