在某地鐵隧道上行線路，不僅有連續下坡，同時還有一個3公里和一個1公里半徑平曲線，過渡后連接到xx地鐵站。設22‰、16‰、10‰、4（4.019）‰及2‰五個同向縱坡到達xx地鐵站，變坡點處設豎曲線，豎曲線半徑均為5公里。
傳統測量方案多采用斷面儀或全站儀進行測量，但其高程和平面精度均難以控制，特別是對于這種2公里及以上長度的隧道來說更是困難重重。
那我們?cè)撊绾螠y(cè)量并進行施工呢？
這時，你就需要一臺三維掃描儀幫你解決長距離，多處地形復雜等特殊情況～

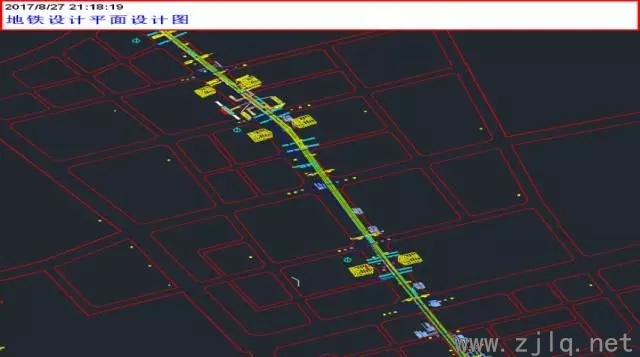

圖1 地鐵平面設計圖
技術方案
本次只對其中的部分進行掃描并做一個隧道斷面檢測的數據分析結果。其主要步驟如下：
①現場踏勘，地鐵設計線路了解，測量需求明確，制定作業計劃，如圖2和圖3所示：

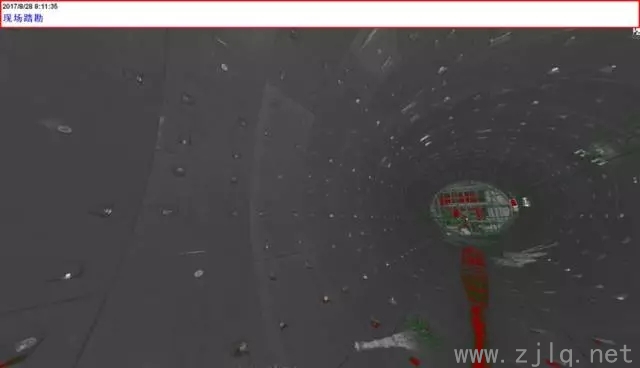

圖2 現場踏勘

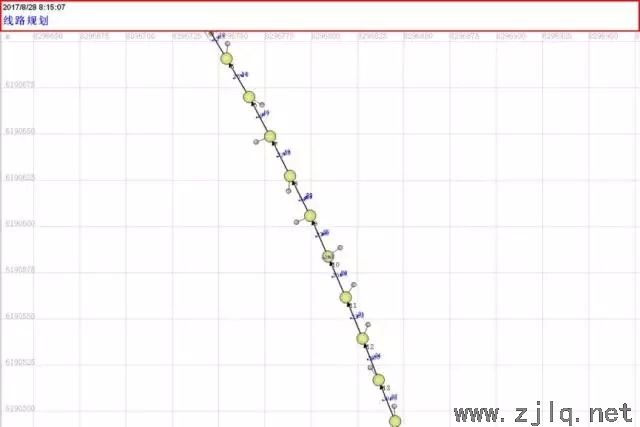

圖3 線路規劃
②三維激光掃描技術在隧道里面進行數據采集；
③對數據進行預處理，導出隧道斷面分析軟件可以導入的數據格式（.asc/.las/.pts/.ptx），如下圖4所示是在LASER CONTROL中進行數據預處理。

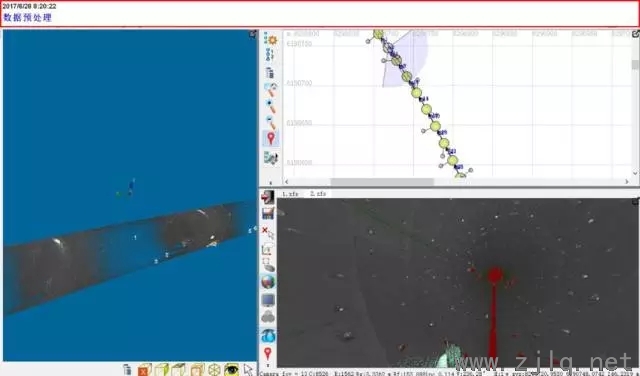

圖4 在LASER CONTROL中進行數據預處理
④在3Dreshaper里面進行數據后處理及斷面成果輸出，如圖5和圖6所示：

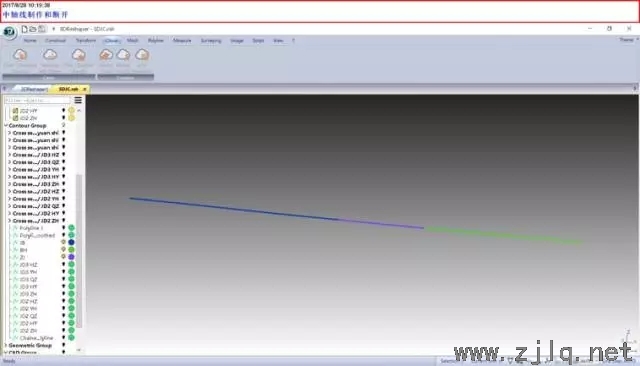

圖5 中軸線的制作和編輯

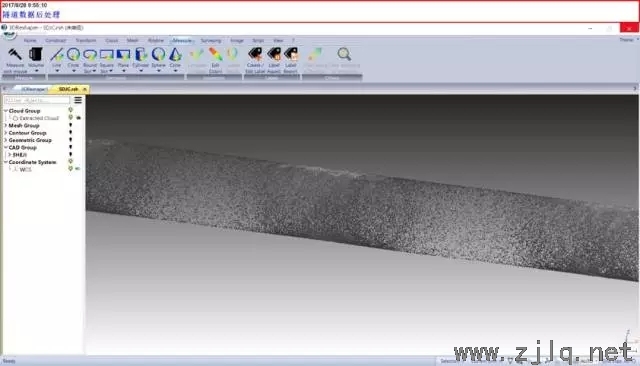

圖6 在隧道后處理軟件（3Dreshaper）中進行數據后處理
⑤斷面數據整理，5大樁數據單獨整理，如線圖7所示：

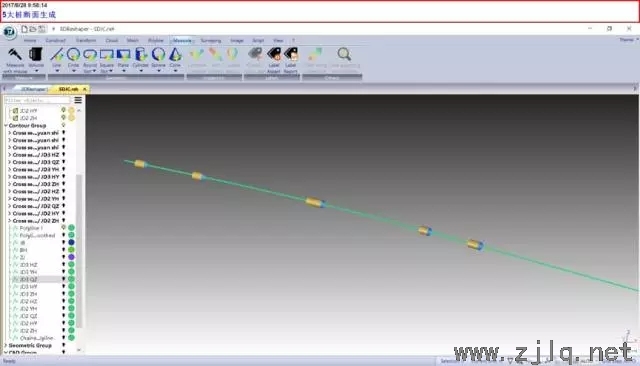

圖7 平曲線5大樁處的斷面對比處理
⑥成果提交，如下圖8所示是數據后處理軟件生成的.dxf文件在CAD中的顯示效果：

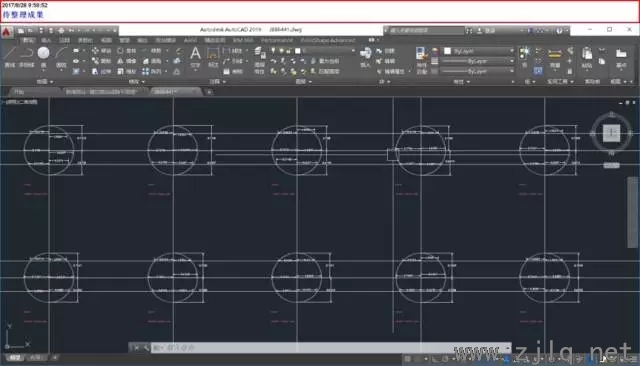

圖8 在后處理軟件（3Dreshaper）中生成的DXF文件
通過以上6個步驟的數據處理，我們順利完成了此項目。
成果展示
根據目前設計單位的需求，我們需要按照地鐵隧道的施工方式?jīng)Q定檢測單位提交制定格式的數據。

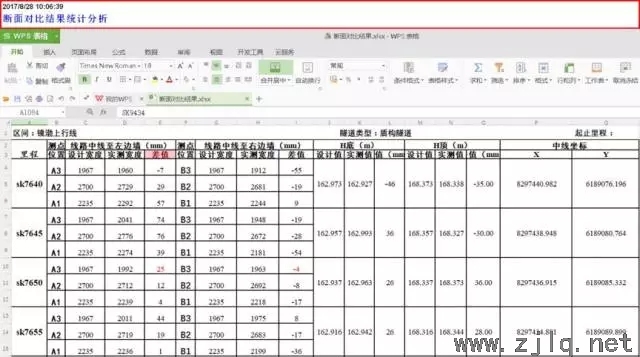

圖9 數據對比成果

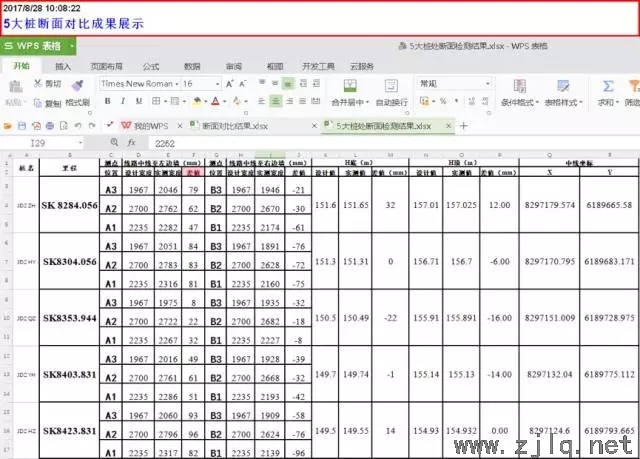

圖10 平曲線5大樁斷面成果展示
案例總結
本次測量使用的是相位式三維激光掃描儀，憑借著其高效率、高精度、無接觸、187.5M的硬件優勢，在隧道檢測行業內被廣泛認可和贊許，高精度的數據拼接和傳統高精度控制點的完美結合可以保證檢測結果的權威性。
