鋼結構建筑安裝及測量方法
更新時間:2021-04-10 17:51
  |
閱讀量:
字號:
A+ A- A

地腳螺栓的測量控制
      根據《鋼結構工程施工質量驗收規范》柱子定位軸線的允許偏差為1mm,地腳鏍栓的埋設正確與否是鋼結構吊裝過程中的一個重要環節,包括地腳鏍栓的安裝就位、澆筑混凝土過程中與混凝土凝固后偏差的測量。

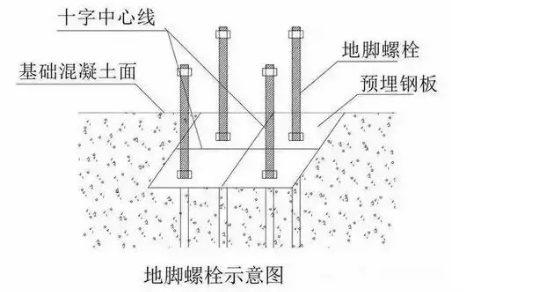

1)安裝地腳鏍栓前,在地腳鏍栓的鋼板上刻畫"十"字中心線;
2)鋼筋綁扎完成后,在鋼筋上準確投測地腳鏍栓理論"十"字中心線;


3)地腳鏍栓附近利用高程控制網引測高程點;
4)用鋼筋上的中心線安裝地腳鏍栓;

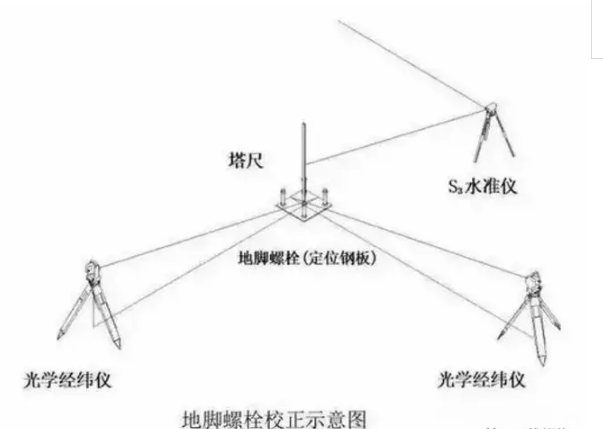

5)地腳鏍栓中心線方向上架設2臺經緯儀,準確指揮地腳鏍栓的安裝就位;利用水平儀指揮調整地腳鏍栓的高度;
6)重復上述2條的過程,直至地腳鏍栓的平面位置及高程都達到規范要求為止。

鋼柱測量校正

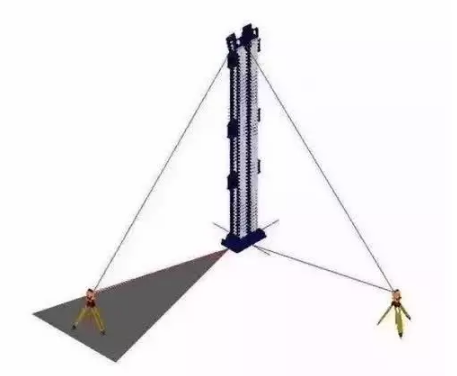

      1、經緯儀校正法
      測量校正時,用兩臺經緯儀分別架設在鋼柱縱橫軸附近,但偏離的角度不應大于15度。離柱的距離約為1.5倍柱長。校正時先瞄準柱子下部的控制線,經緯儀照準部固定后,再仰視柱頂部控制線;如果重合,則表示這個柱子在這個方向上就是豎直的,如果不重合,應進行調整,直到相互垂直的兩個方向都符合要求為止。首根鋼柱就位時除了要校正垂直度外,還要對柱底的標高進行調整,通過調整柱底的螺母對首根柱的高程進行調整,保證鋼梁的準確就位。
      用纜風繩校正鋼柱時,在松開纜風繩時,柱子能保持“0”位移狀態,才能算校正完畢。如果纜風繩的力量很大,柱子就有很大的安裝內力,松開纜風繩。柱子的位置就會發生變化,這樣也會使結構產生較大的變化,此時不能算校正完畢。
      2、空間后方交會技術
      由于施工現場條件的限制,在作業層施工作業時,可能會出現以下問題:現場控制點無法通視,已知點上無法架設儀器,視線較長時間遮擋,為解決以上問題采用空間后方交會技術,把全站儀架設在通視良好的位置,利用“后方交會法”交會出儀器中心坐標,然后利用坐標數據進行放樣。





鋼梁安裝測控
      當鋼柱校測完畢后,下一道工序吊裝鋼梁。在安裝主梁前,根據焊接收縮量預留焊接變形值,預留的變形值應作書面記錄。如果柱子安裝時垂直度達到了,那就在安裝和校正鋼梁時,再把柱子撐開,留出接頭焊接收縮量,這時柱子產生的內力,在焊接完成和收縮后也就自動消失。
      梁和鋼柱之間用高強螺栓連接,由于柱與柱之間的主梁截面大、剛度也大,在安裝柱和柱之間的主梁時,將會影響鋼柱的垂直度,因此需要進一步對柱子進行跟蹤校正;對主梁聯系的隔跨甚至隔兩跨以上的柱子也要一起監測,只有采取這樣的措施,柱子的安裝質量才有保證。
      當高強螺栓緊固完成后,對這一片區的鋼柱再次進行整體觀測,并做好記錄,根據記錄的偏差值大小及偏差方向,決定對焊前偏差是否還需要進行局部尺寸調整以及確定焊接順序、焊接方向、焊接收縮的傾斜預留量,然后交付焊接班組進行施焊。
      高強螺栓終擰之后,下一道工序焊接,焊接時焊接縫將會收縮。因此在焊接完成以后必須再一次對該片區的鋼柱、鋼梁再次復測,并做好記錄,校測后所記錄的測量數據,進行整理,作為下一層鋼柱吊裝校正及焊接的預控數據。
