本文闡述了現場質量檢測在鋼網架結構工程中的意義，并針對當今鋼網架結構在工程中容易出現的問題，提出相應的檢測方法，同時結合網架工程的檢測實例，闡明了現場質量檢測在鋼網架工程中的重要性和必要性。
關鍵詞：鋼網架結構 質量檢測
隨著社會的發展，大跨度空間結構的應用日趨增多，鋼網架結構以它的受力合理，造價經濟，外形多變美觀而廣泛應用于大型體育場館、工業廠房、大型展廳等建筑場所。網架結構受力合理，是因為其受力呈空間工作狀態，作為網架的所有桿件都能參與工作，其剛度和整體性明顯優于平面結構，具有良好的抗震性能。同時，網架結構的理論研究日趨成熟，電算技術不斷完備，且高強材料的應用，桿件與節點制作的定型化、工業化及簡便有效、不斷創新的施工方法為建筑領域鋼結構網架的發展創造了條件。
網架結構一般空間跨度較大，但在拼裝成整體之前，還不能起到空間作用，且施工比一般平面結構復雜，安裝技術和精確程度要求較高，因而在網架工程施工中，應嚴格按照《鋼結構工程施工質量驗收規范》（GB50205）、《網架工程質量檢驗評定標準》（JGJ78）及《建筑結構檢測技術標準》等進行檢測及工程質量控制。根據上述標準內容和網架的具體特點，可從以下內在因素加強和完善網架特別是大型異型網架工程的現場質量檢測，對控制網架工程質量十分重要。
1 桿件應力測試
網架施工分制作和安裝兩個過程，一般部件制作在工廠完成，而在工地現場進行安裝。桿件在下料或機器加工過程中難免存在一定的偏差，現場安裝時，又受環境、溫度、安裝工藝及前期工程中支座軸線及標高等因素影響，使得網架在拼裝過程中產生附加應力，導致局部桿件的實際受力與設計相差較大，甚至危及網架的安全使用。例如，某高校體育館網架為54.0m×54.0m的焊接正放四角錐形式，檢測中對部分主要受力桿件進行了應力監控測試，該網架系現場高空拼裝，由于偏差累計，造成個別支座點偏差較大，而施工單位采用滑輪倒鏈施加外力，強行糾偏，使得所測個別桿件應力幾乎達到屈服強度，因檢測時及時發現了該嚴重的錯誤施工法，立即制止并避免了該作法可能造成的不利后果。因此，為保證網架的工程質量，對網架特別是大型、異性網架的桿件應力進行測試是尤為必要的。
測試應力的桿件一般可選擇設計內力較大的桿件、支座附近桿件、在同一節點球上規格變化較大的較小規格桿件，方法采用粘貼應變片。為了消除溫度影響，應變片采用全橋或半橋溫度自動補償法；應變片在桿件同一截面兩個或四個對稱位置分別粘貼，以利于分析桿件軸向受力與彎曲受力狀況。這樣，可以在網架不同受荷階段得到相應狀況下的桿件應力，同時也可監控焊接工藝或網架吊裝對桿件的影響程度。這一點曾在對某大型懸挑網架檢測時起到了明顯的效果，該懸挑網架根部下弦處桿件規格為Φ159×12，一端采用螺栓球節點，一端與焊接球支座焊接連接，施工時先把螺栓球一端的網格節點拼完后開始焊接支座處一端，焊完后發現桿件中部普遍向上起拱變曲，最大變形達5～6mm，因為桿件當時并未受其它外力作用，為找其原因，對桿件焊接端采用了不同的工藝焊接，同時測試其桿件應力變化，經測試分析，發現主要是焊接工藝不當加之冬季施工，造成焊縫收縮不勻，其中焊接產生的附加彎曲應力達43.8Mpa，后經改變焊接工藝，對每根桿件采用多次對稱施焊，有效的消除了桿件彎曲現象。
桿件應力測試，不可能直接反映全部設計荷載下的應力值，但從所測部分網架桿件在不同荷載階段的應力表明，其應力與受荷大小基本呈線性比例關系，因此可由一定荷載下的應力推算出全部設計荷載下的相應桿件應力，為科學真實的分析網架受力提供重要依據。
2 支座的反力及相對高差調整網架支座的受力狀況，直接影響網架及下部支撐結構的受力，要消除支座不合理受力的影響，一方面控制和減小多種因素造成的累積偏差，另一方面應嚴格要求土建工程對支座軸線和標高的控制。工程中如因上述原因造成網架支座偏差較大和懸空現象時，就應進行支座相對高差和支座反力調整，以保證網架及下部結構的受力安全。例如某周邊支承的焊接球節點網架，共52個支座，高空拼裝完成后，在自重下有懸空支座25個，占全部支座的48%，其中個別支座附近的桿件應力也達相應荷載下設計應力值的140%～200%，而懸空支座附近桿件應力遠遠小于設計應力，為消除該應力重分布對網架和下部結構的不利影響，檢測中對該網架的支座反力進行了調整，通過力傳感器和同步液壓頂升系統對懸空支座進行墊塞鋼板，使支座最終受力與設計值基本相符，經多年使用后效果良好。因此，特殊情況下對支座反力進行調整也是十分重要的檢測手段。
實際上，《鋼結構工程施工質量驗收規范》（GB50205）和《網架工程質量檢驗評定標準》（JGJ78）中均對網架的安裝偏差提出相應的要求，其目的就是要保證網架的實際受力狀況與設計相符，而對相對高差較大或懸空的支座進行調整，也是為保證網架的合理受力及下部支承結構的安全，因此支座的反力及高差調整應當以受力合理為前提。
通過對一些網架工程中支座相對高差的檢測，發現支座高差偏大主要是由于拼裝偏差或焊接應力引起附加變形造成，通過支座調整，可消除該附加變形對網架局部受力造成的不利影響，所以在對支座調整過程中，應當以相應支座處桿件的受力安全為重點，不能盲目追求相對標高的一致而不考慮受力。例如，在一個柱點支承的廠房網架檢測中，個別支座相對高差較大，其中最低與最高支座相對高差達81mm，相鄰支座最大相對高差為42mm，均超出了標準規范的要求，而施工單位為了減小支座相對高差，僅對較低支座盲目頂升，導致該支座處的下弦桿彎曲變形，相鄰支座出現懸空，檢測中發現后，立即制止了該錯誤做法。經分析原因，造成支座相對高差較大主要是由于網架分塊吊裝后在高空對支座桿件拼裝時偏差較大引起，因此調整中，要求對頂升導致桿件變形的支座高度進行降低復原，對較高支座的豎向肋板適當降低，并對偏差較大的支座桿件進行了調整，確保網架受力合理的同時，減小了最低與最高支座高差及相鄰支座高差，滿足了規范要求。

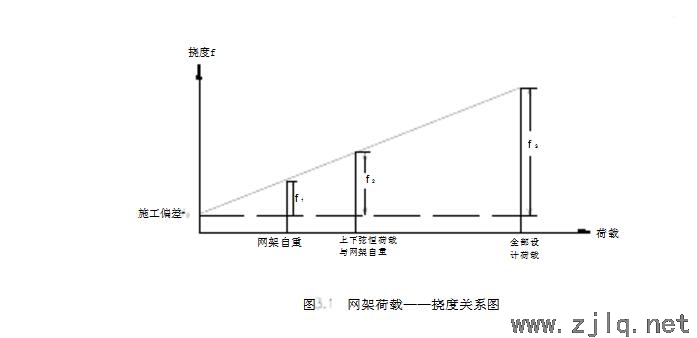

3 網架撓度測試網架結構的撓度,是設計和施工質量的綜合反映，一般包含網架的自重撓度、屋面結構全部安裝完畢后的恒載撓度及網架分條（分塊）、高空滑移等施工時出現的撓度。按照《網架結構工程質量檢驗評定標準》（JGJ78-91）的規定，所測的撓度值不得超過相應設計值的15%，因此在對網架撓度實際檢測中，應嚴格按照標準要求進行評定。在對一些網架的檢測過程中，發現部分施工單位的自檢資料中經常存在以下問題：有的把網架自重或受部分荷載（檁條、屋面板、馬道等）下的撓度測量值與全部設計荷載下的設計撓度值進行比較和評定，有的把實測撓度與《網架結構設計與施工規程》中對設計要求的容許撓度不大于L/250（L為跨度、用作屋蓋）或L/300（L為跨度、用作樓層）進行比較評定，這顯然是不合適的，前者是荷載狀況沒有對應，后者是對設計提出的要求，也就是要求網架設計應當選擇恰當?shù)男问胶蛣偠龋@樣，一旦設計的形式和剛度確定，只有網架的計算撓度才與相應荷載狀況下的實測撓度具有可比性，其實測撓度也才能真正反映網架的設計與施工質量。網架的撓度一般應在不同受荷階段分別測試，因網架工程拼裝完成后，實測撓度結果中除撓度值外，難免存在施工偏差，撓度值隨荷載變化基本呈線性變化，而施工偏差一般不隨荷載變化而變化，因此，網架在相應荷載下以至全部設計荷載下的撓度f=f0+fi，其受力狀況與相應撓度值如圖3.1所示。
4 焊縫質量檢測通常網架有焊接空心球節點、螺栓球節點及焊接鋼板節點等形式，尤以前兩種形式最為常見。然而不論何種節點，作為鋼結構的主要連接方法，焊接焊縫的質量對網架結構的安全起著尤為重要的作用。
一般焊接鋼板（或焊接空心球）節點本身焊縫、焊接球的管球連接焊縫、螺栓球的鋼管與錐頭（封板）焊縫及球節點上的吊車懸掛點焊縫等級要求較高，因此檢測中，除對焊縫外觀嚴格檢查的同時，要求對焊縫的內在質量按一、二級焊縫質量等級采用超聲波探傷檢測。
根據國家標準《鋼結構工程施工質量驗收規范》（GB50205）的要求，一級焊縫要求100%探傷檢測，二級焊縫要求抽查20%，施工單位應嚴格按照該要求進行自檢，當全面自檢認為合格基礎上進行驗證性檢測時，可適當減少檢測數量，但檢測發現有不合格焊縫時，應當加大檢測數量。在網架的焊縫質量檢測中，應當作到早檢查，早發現，對發現的問題認真分析，以消除材料、工藝、環境或人為因素的影響，并應對可能影響安全使用的所有焊接質量進行全面控制，否則就會產生隱患。
例如某異型螺栓球節點網架，檁托與上弦螺栓球應采用螺栓連接，而工程中部分檁托因節點球上未加工螺孔，對檁托與鋼球采用了焊接，檢測時發現個別焊縫有裂紋存在，經分析，原因在于實心球材質為碳當量較高的45號鋼，且剛度大，散熱快，而焊接時又未采用預熱，致使焊接區域產生了脆性組織，在焊接應力和脆性組織產生時的應力共同作用下，使焊縫出現裂紋。針對這一質量問題，結合工程實際提出了相應的解決辦法，一是對出現裂紋的焊縫刨掉，重新預熱焊接，另外對未出現裂紋的焊縫采取氧-乙炔火焰后熱以消除應力和改善內部組織，經過處理后取得了良好效果。
5 節點力學性能檢驗網架球節點與桿件的配套檢驗，不僅是對材質，也是對焊接質量的直接檢驗，有時也可對工程中的特殊情況進行驗證，以便更好的指導施工。在對某焊接球網架檢測中，網架在地面拼裝完成未吊裝前，需對部分規格的桿件進行更換，因更換部位的節點球要重復受高溫作用，且更換會造成部分桿件與節點球間的焊縫變寬，為檢驗該工藝對其受力性能是否產生影響，對其進行了兩組節點配套力學性能的破壞性檢驗，其中一組試樣在加工時，一端球經高溫重復作用，另一端管與球間焊縫加寬，其高溫作用的次數和加寬焊縫寬度與實際更換時最不利狀況相同，另一組按正常工藝加工，經檢驗，兩組均為與焊接球配套的管材首先破壞，力學性能滿足標準規定要求，從而為處理上述情況提供了可靠依據。綜上所述，網架的任何環節都是相互影響，相互制約的，加強現場檢測手段對于網架工程的質量控制十分重要，而現場檢測中，不僅要從外觀上嚴格控制，而且應注重涉及內在因素，才能有效的保證網架工程的質量。
參考文獻：[1] 中華人民共和國國家標準《鋼結構工程施工質量驗收規范》（GB50205-2001）
[2] 中華人民共和國行業標準《網架工程質量檢驗評定標準》
