拉索橋包括懸索橋和斜拉橋。為了保證這些大橋的安全性和耐久性，在大橋服役過程中，定期檢測和維護是十分重要的。
對于懸索橋和斜拉橋的檢測、維護是十分復雜的，因?yàn)槔|索和多層鋼絲可達數千米，其中大多并不容易被看到和接觸到。
纜索和纜索支撐系統性能的整體情況，只能通過有限的檢測數據得出。對檢測數據進行徹底的評估，并增補足夠的鋼絲抽驗試驗，對于結構安全決策十分重要。
紐約威廉姆斯堡大橋在檢測中曾被發現鋼絲的最外側銹蝕非常嚴重，評估結論是纜索安全系數非常低，建議對纜索進行更換。路易斯安那州廬陵斜拉橋也曾發現鋼絲大量銹蝕及其他部件損壞，導致纜索更換，當時這座大橋僅僅服役24年。
如今，我們有了更好的檢測技術、評估方法、取樣程序和測試設備，能夠更徹底地確定服役纜索的安全承載力。本文將討論定期檢測、評估、抽樣試驗和及時養護，對拉索橋保持“良好養護狀態”的重要性。
美國的懸索橋紐約的懸索橋
美國紐約擁有大量的懸索橋，其中許多大橋在竣工時都創造了主跨最長的紀錄。這些大橋都經歷了長時間的侵蝕和磨損。為了保證公共安全，多年以來，這些大橋也都經歷了檢測、評估、維護、維修和復原。為了提高運營和維護規劃，這些大橋也都經歷了無數的研究、調查和試驗。下面的表1將展示紐約10大懸索橋的一些重要數據。

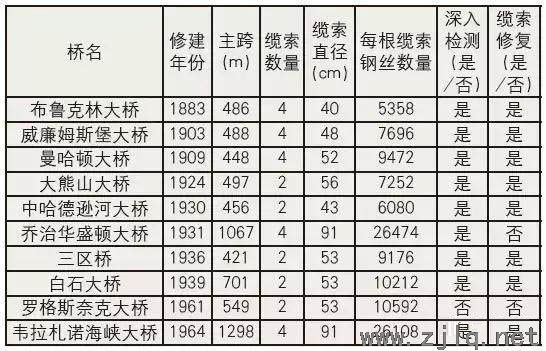

表1 紐約10大懸索橋
深入檢測包含，在選定區域通過嵌入法打開纜索，對內部的鋼絲狀況進行檢測和評估?，F(xiàn)行的檢測實踐存在一些局限性，日常的檢測只能做到纜索外部的可視化檢測。
美國聯邦公路局出資贊助了一個旨在提高曼哈頓大橋腐蝕監測系統的研究，該系統通過實驗室測試和實地儀器，對懸索橋主纜進行腐蝕監測。
研究項目在大學進行，由RaimondoBetti教授領導，Parsons交通集團和美國物理聲學公司共同合作完成。該研究項目的結論和建議刊發在了美國聯邦公路局出版的名為“紐約大橋的腐蝕監測研究”的刊物上。
我們可以通過學習，在檢測、評估和養護方面實踐的研究報告得到一些寶貴的教訓，來確保紐約懸索橋的安全并延長其使用壽命。
金門大橋和奧克蘭海灣大橋

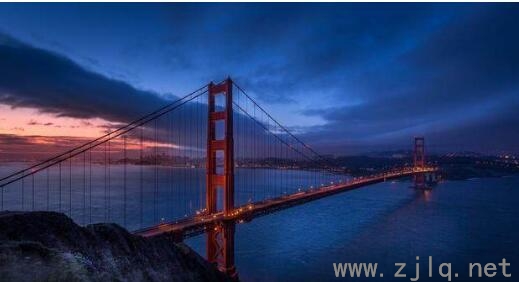

舊金山-金門大橋
跨越金門海峽的一座橋梁最初是在1872年提出的，但建造工程直到1933年才開始建設。用了四年的時間來修建這座橋梁，項目總成本達3500萬美元。來到舊金山的國際游客都知道這座橙色的金門懸索橋。
舊金山-奧克蘭海灣大橋西段

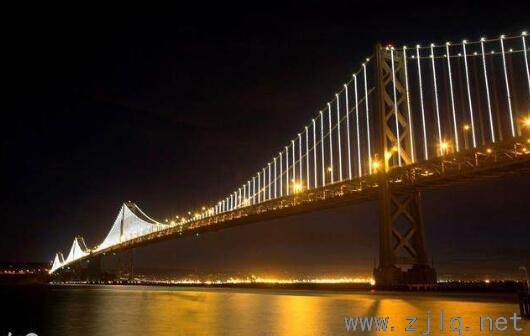

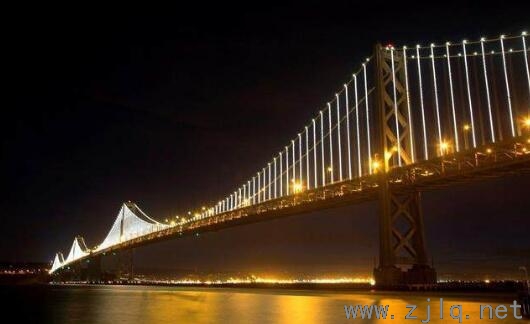

舊金山-奧克蘭海灣大橋在當?shù)胤Q之為“海灣大橋”。海灣大橋是高架橋，是80號州際公路的一部分，全長7.2公里，連接舊金山、耶爾巴·布埃納島和奧克蘭。該高架橋由懸索橋、隧道(經過耶爾巴·布埃納島)、懸臂結構和桁架構成。舊金山到耶爾巴·布埃納島一段被稱為“西段”。
西段的懸索橋被稱為“西灣吊橋”。“西灣吊橋”是雙層結構，由兩個獨立的懸索橋組成，連接于一個中心錨固。設計者選擇了兩座懸索橋和一座整體式混凝土橋墩作為中心錨固，以解決深水和軟土地基的問題。
2004年，通過增加新鋼板的形式，用近100萬根高強度螺栓替換了原先的50萬根鉚釘，使橋身得以加固，也改善了其抗震性能。并對橋墩進行了混凝土防護套澆筑，塔腳和基座之間也通過安裝額外錨固螺栓進行了連接。
舊金山-奧克蘭海灣大橋東段
海灣大橋從耶爾巴·布納島到奧克蘭的這一部分被稱為東段。東段的懸索橋一般稱為新東跨自錨式懸索橋或簡稱SAS。1989年發生的洛馬-普雷塔大地震，損壞了東段的部分橋梁。
加州運輸部(Caltrans)決定，采用最安全、最具成本效益的解決方案，全面更換海灣大橋東段。替代結構將最先進的科技融入到了抗震設計中，使橋能夠抵御8.5級地震。為了建造一座標志性的單塔懸索橋，設計師們提出了單塔自錨式懸索橋(SAS)，它是世界上最長和最寬的自錨式懸索橋。
但這并不是最具成本效益的結構，因?yàn)樵诮Y(jié)構完成之前自錨式懸索橋不能自我支撐，必須建立一個支撐自錨式懸索橋的臨時結構。自錨式懸索橋完工以后，臨時橋梁將會被拆除。但是，人們?cè)敢鉃榇私邮茌^高的造價。

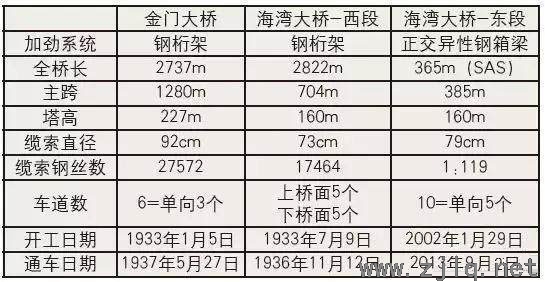

表2 金門大橋和舊金山-奧克蘭海灣大橋關鍵信息
SAS的設計壽命為150年,特別注意耐久性、可檢測性和可維護性。為方便對易磨損部件進行更換,大橋也預備了備件。該設計的抗震特點,能夠使橋梁承受大地震而不倒塌。該塔由4條通過剪切連接梁連接的腿組成,用以吸收地震中受到的沖擊,并防止其對主體結構的災難性損壞。如果需要,在大地震之后,連接梁可以拆除并用新的連接梁替代。
塔科馬海峽大橋的經驗教訓
位于華盛頓州塔科馬市的塔科馬海峽( T a c o m aNarrows)，從南北隔開塔科馬市(Tacoma)和奧林匹克半島。海峽流急水深，是建造大橋的絕佳位置。風、潮汐和水深成為建造跨海峽大橋所需面對的挑戰。
1938年，華盛頓州高速公路管理局(WSHD)代表收費橋梁管理局(TBA)設計了一座橫跨塔科馬海峽的懸索橋，其主跨和邊跨分別為793m和392m。上部結構由11.9m寬的橋面板和6.7m高的加勁桁架組成。
在征得公共工程管理局(PWA)的同意后，TBA對WSHD的設計進行了獨立審查。評審委員建議對設計進行重大修改：主跨延長至853m，側跨縮短至225m，并棄用加勁桁架，改用僅為2.4m高的實心板梁。TBA接受了這些建議并做出相應的修改。大橋始建于1938年11月，歷經19個月完工，于1940年7月16日通車。
在施工過程中，橋梁會因風而上下擺動。建筑工人因此戲稱此橋?yàn)椤拔鑴?dòng)的格蒂”。為控制垂直位移，大橋安裝了減震器和緊固裝置，但效果并不明顯。
大橋通車后，振蕩持續發生。0.5m到1.5m的上下移動非常常見。為此，工程人員采取了幾項措施，均沒有效果。1940年11月7日清晨，一陣強風以每小時68千米的速度襲向大橋，造成大橋產生劇烈的上下晃動和左右搖擺。上午11時許,大橋發生坍塌。

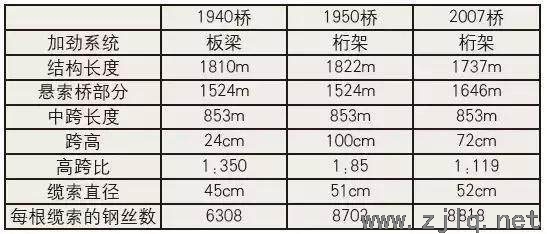

表3 塔科馬海峽大橋關鍵信息
經過10年的調查、研究、規劃和延遲，1950塔科馬海峽大橋利用原來的橋墩和錨固進行了重建，并于1950年10月14日通車。為了滿足日益增加的車輛交通需求，在1950塔科馬海峽大橋旁邊修建了一座2007塔科馬海峽大橋，該橋于2007年7月16日建成通車。
經驗教訓：在規劃建造一座新的、具有創新性的橋梁時，要謹慎而徹底地進行勘測、研究、調查、分析、計算機運算和物理模型測試。在進行最終設計和施工之前，必須進行空氣動力學和流體動力學測試，以驗證和(或)保證橋的穩定性、耐久性和長期性能。
主纜檢測與評估指南
以下三本出版物將提供對拉索橋纜索的檢測、評估和養護方面的指導和建議。指導意見通過記錄檢測和舉例的形式，對書中的基本原則進行補充。
1. 國家公路研究項目報告534《懸索橋平行纜索檢測與強度評估指南》
為了滿足發展纜索檢測、抽樣、測試指南和開發預測腐蝕纜索強度的模型的迫切需要，這篇報告在國家公路合作研究項目下進行研究。不可靠的檢測和評估方法會導致不必要的纜索更換或意外的損害。懸索橋業主和主纜檢測師將對報告中提到的材料產生興趣并加以使用。
2.美國聯邦公路局刊物《懸索橋索纜的檢測與強度評估入門》
這本入門是國家公路合作研究項目534的實用性補充。作為一本資料源為從事懸索橋索纜檢測、冶金試驗和強度評估的從業者服務。這本入門為檢測員、技術人員和工程師提供了一些必備的表格和信息，這些表格和信息是他們?cè)趯?shí)施和準備檢測、評估和強度測試時所需要的。實地檢測員、技術人員、實驗室人員、橋梁工程師和大橋業主，應該對該入門感興趣并加以采用。
3.國家公路合作研究項目353《斜拉索體系的檢測與養護》
這篇綜合報告確定并闡述了多種檢測和養護技術，涵蓋了檢測和評定方法、無損探傷和評估規程、加固與維修、由風雨引起的纜索震動控制方法、斜拉索疲勞與裂縫以及多種檢測與維護方法的有效性分析。檢測員、技術人員、工程師和大橋業主，應該對該報告感興趣并加以采用。
拉索橋的最大問題是主纜鋼絲銹蝕。造成銹蝕的原因是因?yàn)槔|索內部水或者是潮濕的空氣造成的。水分通過包裝材料、附著層、管道、接縫破損以及涂層、防護套或密封件裂縫進入纜索內部。
在施工過程中，潮濕的空氣可能被困在纜索的孔隙中，冷凝在鋼絲上造成銹蝕。冷凝問題最好的解決辦法，是通過安裝除濕系統把干燥的空氣壓進纜索內，并把潮濕的空氣排出。定期檢測、勤評估和及時的維護，對于保證索纜系統的結構完整性和水密性，以及保持拉索橋的安全性、耐久性和高效性，是最劃算的方式。
作者系美國交通部聯邦公路管理局橋梁技術前總監 橋梁咨詢工程師
