香港幾座橋梁結構健康監測系統簡介
更新時間:2021-04-10 17:51
  |
閱讀量:
字號:
A+ A- A

簡單介紹一下香港橋梁健康監測系統,以拋磚引玉。香港對監測系統的稱呼為Wind and Structural Health Monitoring System,WASHMS,第一批建設了三座橋梁的監測系統,分別是青馬橋監測系統(TMB-WASHMS)、汲水門橋監測系統(LFC-WASHMS)和汀九橋監測系統(TKB-WASHMS)。

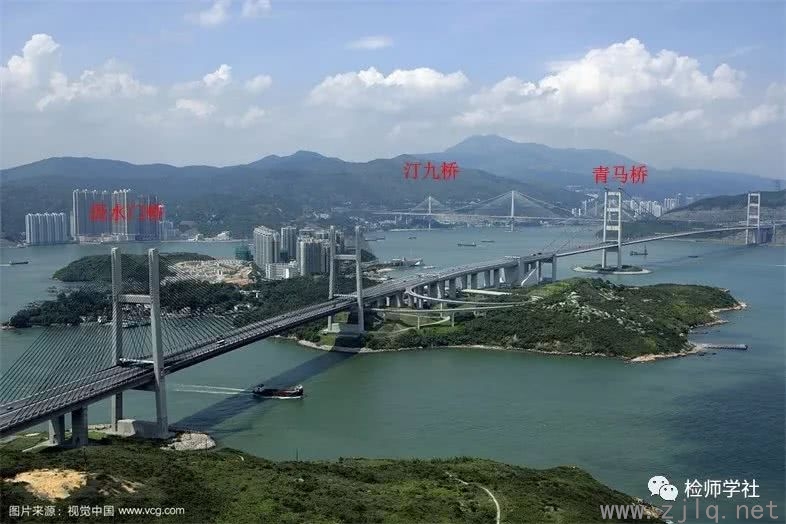

圖1青馬控制區三座橋梁

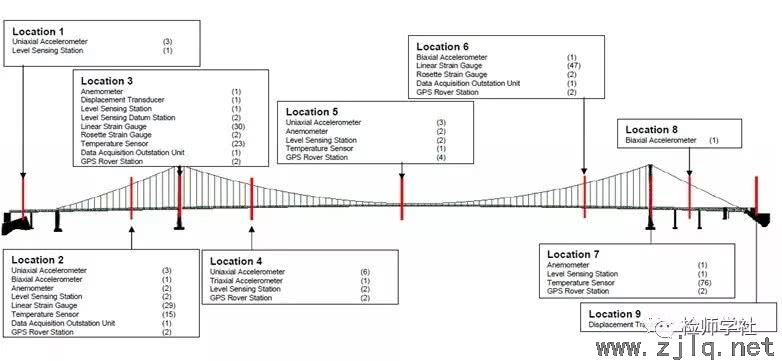

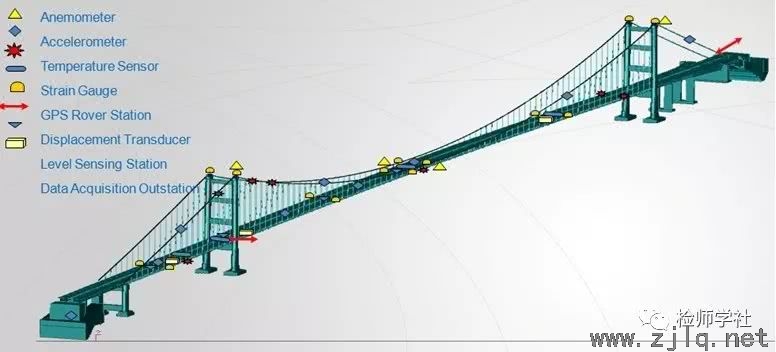

圖2青馬橋傳感器布局圖

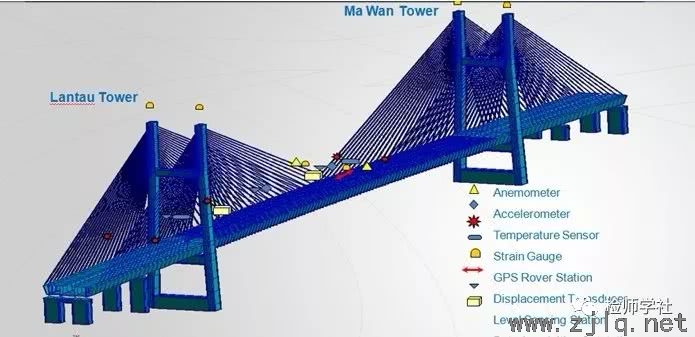

圖3汲水門橋傳感器布局圖

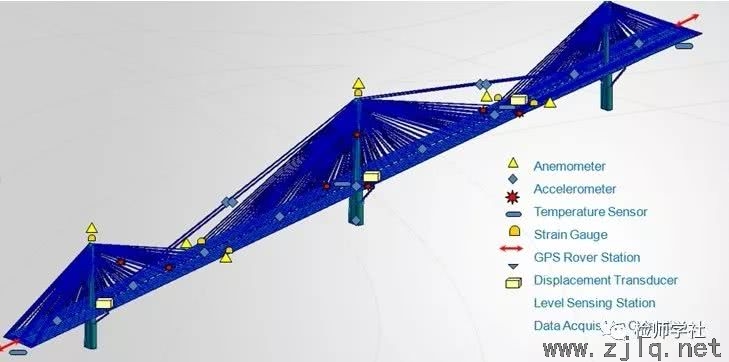

圖4汀九橋傳感器布局圖

建設這些WASHMS的目的有三個方面:(1)驗證橋梁設計假設和參數;(2)促使傳統橋梁養護(人工檢查為主)向基于傳感器的養護轉型;(3)建立橋梁長期的歷史數據庫,分析結構損傷,為今后設計新橋提供經驗參考,為結構設計手冊修編提供實際數據,同時為本地大學相關研究提供數據。

系統監測項目包括:(1)荷載方面,風荷載、溫度荷載、交通荷載和地震荷載。(2)結構特性,整體動力特性和靜力影響線。(3)結構響應監測,纜索拉力、幾何形態、應力分布和疲勞壽命等?!疚覀冊诤髞淼膶?shí)踐中監測項目分成三類:荷載監測、結構響應監測和結構耐久性監測】

監測系統管理中心每年基于傳感器采集的數據進行大量的分析,并出監測報告,本人見到一份青馬橋梁2003年年度監測報告圖表部分就達144頁。由于篇幅關系,下面列舉兩個監測項目及數據分析。

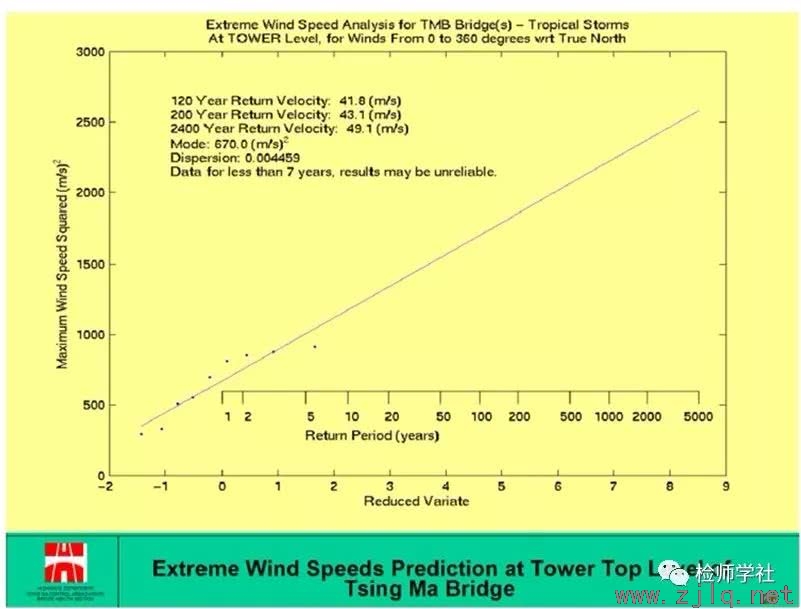

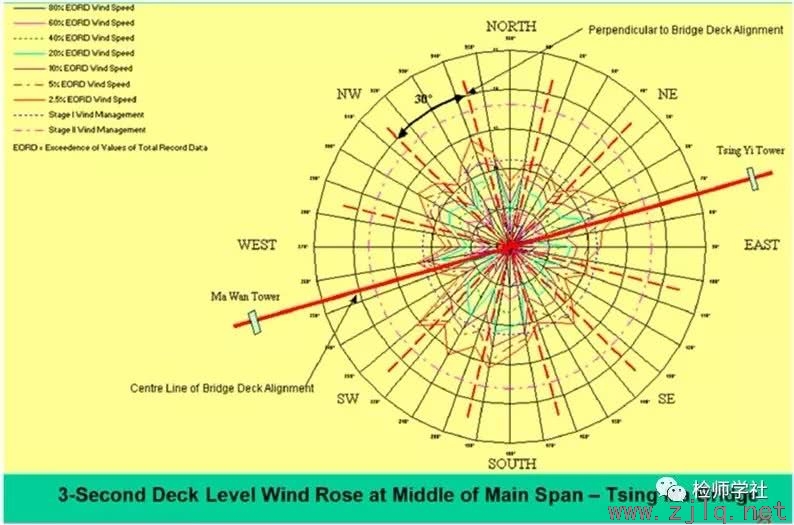

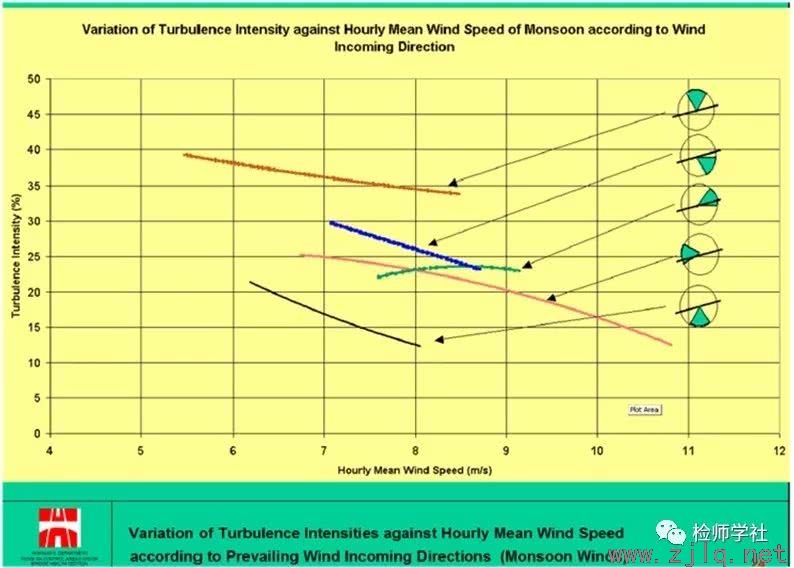

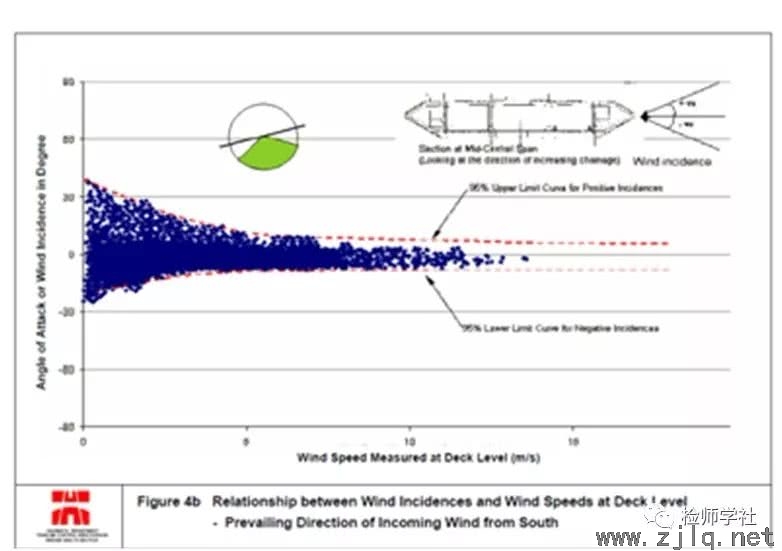

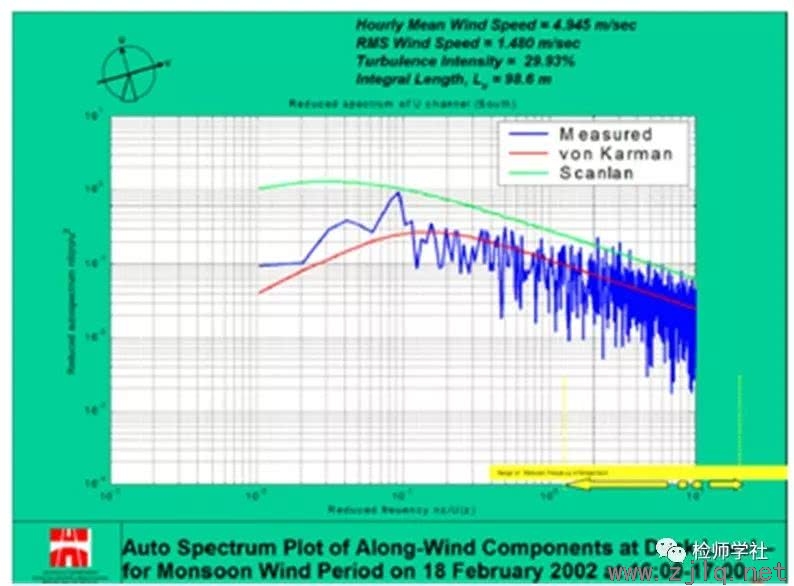

(1)風荷載監測。香港處于沿海地區,臺風多發,橋梁風荷載監測非常重要。在系統設計的時候選擇了兩種風速儀,塔頂用量程較大的雙向風速儀,橋面出用的是三向超聲風速儀。數據分析請見圖5,包括風速風向玫瑰圖、風功率譜、風攻擊角以及不同重現期最大風速(可與最大設計風速對比)。記得聽他們說過,經過幾次臺風監測,青馬橋?qū)崪y風攻擊角比設計取值小。

圖5青馬橋梁風荷載監測設備

圖5-2

圖5-3

圖5-4

圖5-5

圖5-6

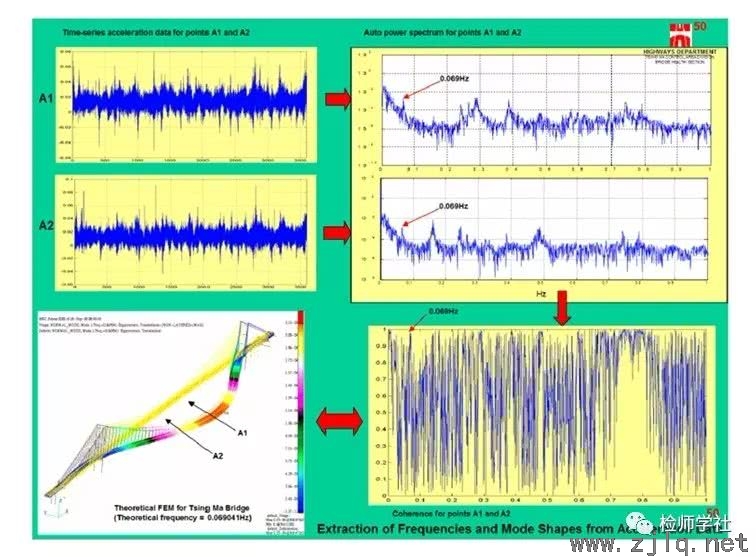

(2)動力響應監測及數據分析。加速度監測數據除了做些統計分析之外,主要用于結構模態分析,包括頻率和模態振型,基于動力參數的結構損傷識別分析曾經一度是監測領域研究的熱點。

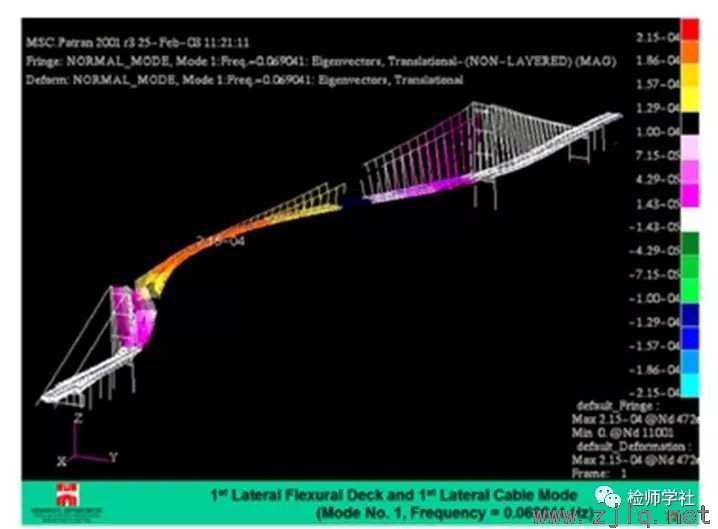

圖6青馬橋模態分析示意圖

結構健康監測領域有人認為,有結構初始信息(又稱“原始指紋”),監測數據分析對于識別結構損傷效果要好。青馬橋通車之前做了靜力影響線側和結構動力特性脈動測試。

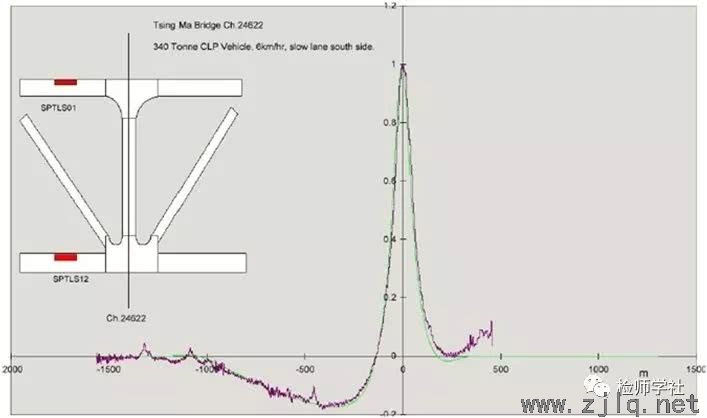

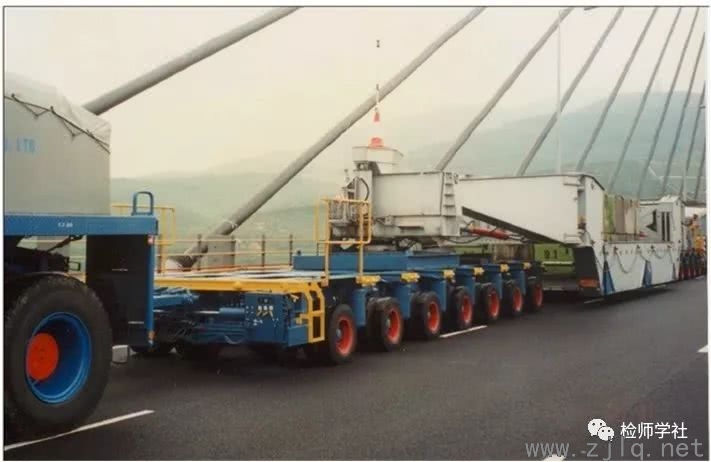

圖7青馬橋靜力影響線測試

圖7-2應變影響線測試

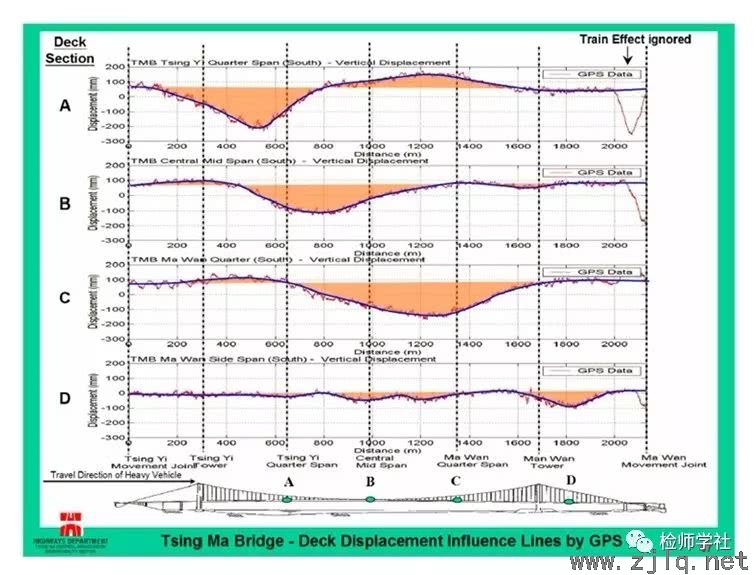

圖7-3位移影響線測試

經過青馬控制區三座大橋WASHMS建設及大量監測數據分析,香港積累了很多橋梁監測系統建設的經驗和教訓,這些經驗和教訓在昂船洲大橋結構健康監測系統設計實施時都得到了充分的吸收。昂船洲大橋的監測系統SCB-WASHMS無論從傳感器種類和數量、經費投入(據說超過了一億港元),還是系統結構層次劃分和數據分析等方面都達到了香港建設WASHMS的最高水平。單單該系統招標文件中的specification部分就多達300頁(不包括傳感器布點圖)。

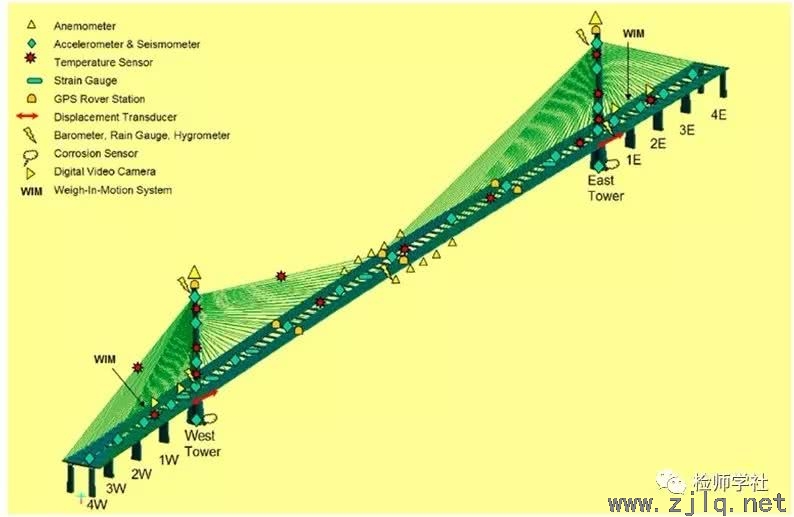

圖8昂船洲大橋WASHMS傳感器布點圖

昂船洲大橋WASHMS系統包括是個子系統,分別是:

(a)傳感器子系統,Sensor System(SS);

(b)數據采集及傳輸子系統,Data Acquisition andTransmission System(DATS)

(c)數據處理與控制系統Data Processing andControl System (DPCS);

(d)結構健康評估系統Structural HealthEvaluation System (SHES)

但是基于對該系統的整體理解,各個子系統承擔的不同功能,在后來的工程實踐中,我們認為結構健康監測系統子系統如下劃分較為清晰合理:

(a)傳感器子系統,Sensor System(SS);

(b)數據采集與控制傳輸子系統,Data Acquisition and ControlSystem(DACS)

(c)數據傳輸子系統,Data Transmission System(DTS)

(d)數據處理與展示子系統Data Processing and InterpretationSystem(DPIS);

(e)結構健康評估系統Structural HealthEvaluation System (SHES)

這里不再詳細展開論述,感興趣的可以參閱昂船洲大橋WASHMS相關資料。
