1、橋梁立柱豎直度的檢測方法：
（1）、垂線法
應在無風的條件下測試。
沿結構物測試部位吊下線錘，待線錘穩定后，用量尺量取測試范圍內的結構物上部表面到垂線的水平距離 a1 和下部表面到垂線的水平距離 a2 ，準確至 1mm 。
同時測量測試范圍內結構物的高度 H ，準確至 1mm 。
（2） 、經緯儀鉛垂法
利用經緯儀提供的“鉛垂線”，用鋼直尺“量取”測試范圍內的結構物上部表面到“鉛垂線”的水平距離 a1 和下部表面到“鉛垂線”的水平距離 a2 。
a1 和 a2 值通過儀器望遠鏡中的“鉛垂線”與鋼直尺交點讀取，準確至 1mm 。
同時測量測試范圍內結構物的高度 H ，準確至 1mm 。為簡化測量，可使“鉛垂線”與結構物上部表面重合，即 a1=0 。
（3） 、 全站儀平距法
在結構物測試正面架設全站儀，利用 全站儀免棱鏡 的測距功能，測量結構物測試范圍內的上部表面到儀器的水平距離 a1 ，和下部表面到儀器的水平距離 a2 ，準確至 1mm 。
同時可用 全站儀 測量測試范圍內結構物的高度 H ，準確至 1mm 。

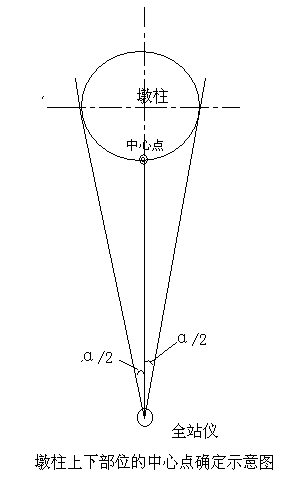

對于墩柱，應采用 全站儀 對墩柱外表面進行 角度測量，計算墩柱上下部位的中心點后進行平距測試，如圖如示。
2、采用的標準：
公路標準一般是JTG-2004的規范，豎直度不大于0.3%H且不大于20mm。
