邊坡監測技術要點有哪些?
更新時間:2023-12-04 09:21
  |
閱讀量:
字號:
A+ A- A

前言

對建筑邊坡工程進行監測,通過相應手段獲取邊坡坡體變化的定量數據,可用來評價邊坡的穩定性和滑坡的變形趨勢,并可用來判斷是否達到邊坡發生災害的預警值,把邊坡失穩破壞發現于未發生或僅處于萌芽狀態,以便及早預防與整治,達到事半功倍的良好效果。

邊坡監測

名詞解釋

(1)建筑邊坡 :在建筑場地及其周邊,由于建筑工程和市政工程開挖或填筑施工所形成的人工邊坡和對建(構)筑物安全或穩定有不利影響的自然邊坡。

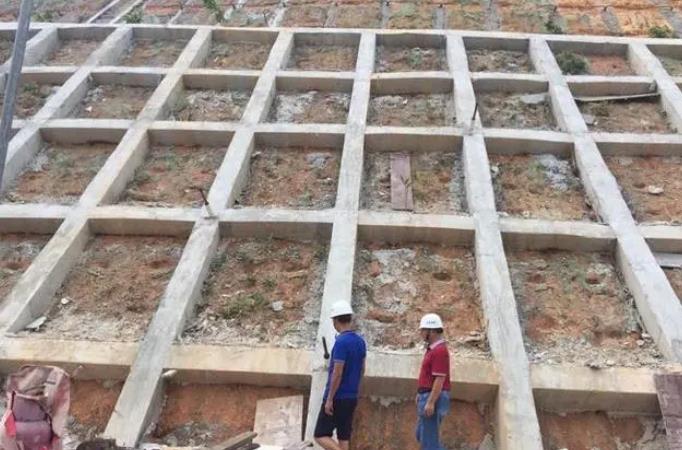

邊坡示例圖

(2)邊坡支護:為保證邊坡穩定及其環境的安全,對邊坡采取的結構性支擋、加固與防護行為。

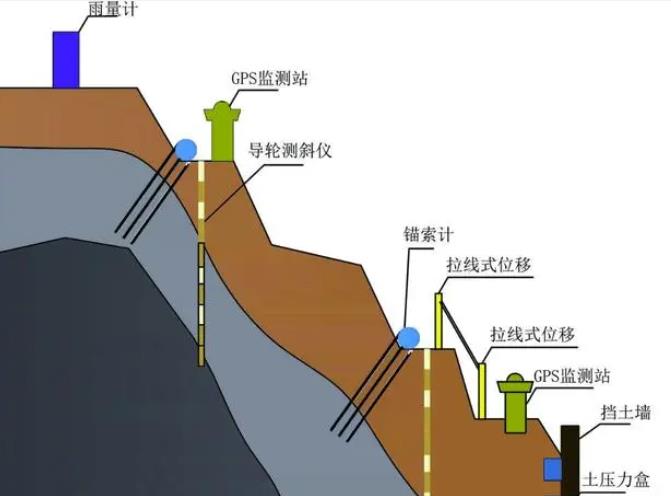

邊坡支護示例

(3)邊坡環境:邊坡影響范圍內或影響邊坡安全的巖土體、水系、建(構)筑物、道路及管網等的統稱。

(4)基準點:為進行變形測量而布設的穩定的易于長期保存的測量點。根據測量類型的不同,又分為水平位移基準點和豎向位移基準點。
(5)工作基點:為便于現場變形觀測作業而布設的相對穩定的測量點。根據測量類型的不同,又分為水平位移工作基點和豎向位移工作基點。

(6)監測點 :設置在邊坡體、支護結構及周邊環境的監測對象上反映其力學或變形特征的觀測點。

(7)預警值:在變形允許范圍內,根據監測體的變形敏感程度,以允許值的一定比例計算的或直接給定的警示值。

一般要求

(1)監測對象:監測對象包括邊坡土體、邊坡支護結構、邊坡環境。

(2)邊坡監測應考慮的因素:邊坡的工程地質條件、設計方案、施工條件等的不同,決定著邊坡的破壞模式、受力特點的不同,因此邊坡監測前,應充分掌握相關資料,結合邊坡的結構類型及受力特點,將監測點設置在能反映邊坡變形的特征點上。建筑邊坡工程監測應綜合考慮建設場地的巖土工程條件、設計方案、周邊環境及施工條件等因素。

(3)監測項目:邊坡塌滑區有重要建(構)筑物的一級邊坡工程施工時必須對坡頂水平位移、垂直位移、地表裂縫和坡頂建(構)筑物變形進行監測。邊坡工程應由設計單位提出監測項目和要求,由建設單位委托具備資質的第三方監測單位編制監測方案并實施。


(4)邊坡監測期:邊坡工程安全等級為一級、二級的邊坡竣工后實施的運行監測期限不應少于2年。

(5)監測方案:邊坡工程的監測方案應包括下列內容:

1、工程概況;

2、場地工程地質、水文地質條件及基坑周邊環境狀況;

3、監測目的和監測依據、監測范圍、對象及項目;

4、監測方法和精度等級;

5、基準點、工作基點、監測點的布設要求及測點布置圖;

6、監測人員配備和使用的主要儀器設備;

7、監測期限和監測頻率;

8、監測數據處理、分析與信息反饋;

9、監測預警、異常及危險狀況下的監測措施;

10、監測成果報告的主要內容。

監測項目

邊坡工程監測項目應按監測方案進行,必要時應根據設計要求、邊坡環境及施工進程等因素進行動態調整;應針對監測對象的關鍵部位進行重點觀測;各監測項目的選擇應利于形成互為補充、驗證的監測體系。

邊坡工程監測期內,應定期由專人進行巡視檢查。邊坡工程巡視檢查宜包括支護結構各構件有無新增裂縫出現;坡面有無新增裂縫出現、坡面風化情況;坡角風化情況、坡底有無墜石情況;坡肩、坡頂表面有無新增裂縫出現;坡頂建筑有無新增裂縫出現;周邊環境土體有無沉陷、裂縫及滑移現象;各監測元件是否完好以及保護情況等。

監測點布置

測點的位置應盡可能地反映監測對象的實際受力、變形狀態,以保證對監測對象的狀況作出準確的判斷。在監測對象內力和變形變化大的代表性部位及周邊環境重點監測部位,監測點應適當加密,以便更加準確地反映監測對象的受力和變形特征。

邊坡巖土體及周邊環境各監測項目的監測點,應在邊坡工程施工前布設,但應考慮邊坡工程施工可能對其造成的影響,并做好防護措施;支護結構各監測項目的監測點,宜隨施工進度實時布設。

邊坡及周邊環境是一個系統,相互之間有著內在的必然聯系,把同一監控區域的不同監測項目盡可能地布置在同一監測斷面上,有利于監測數據的相互印證以及對變化趨勢的準確分析、判斷。不同監測項目的監測點宜布置在同一監測斷面上。

(1)支護結構的監測

1、邊坡工程檢測項目主要分為位移監測和應力監測。一級邊坡位移監測點的水平間距不宜大于35m,二級邊坡位移監測點的水平間距不宜大于50m,三級邊坡位移監測點的水平間距不宜大于65m。每段邊坡監測點數目不宜少于3個。水平和豎向位移監測點宜為共用點,監測點宜設置在坡面中上部和坡肩上。應力監測點布設位置、間距應根據設計要求、支護結構受力特征、地質條件和邊坡工程安全等級綜合確定,且應力監測點與位移監測點宜布設在同一斷面。

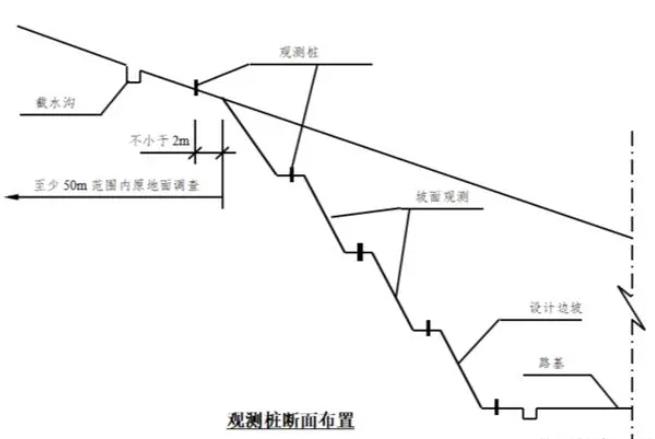

邊坡監測布點示意圖

2、邊坡工程的深層水平位移測點應符合下列規定:

a.監測樁身深層水平位移時,單位工程監測點數量不宜少于3個,測斜管宜埋設在樁身混凝土內,管底應與樁端齊平,管長不應小于樁長;

b.監測巖土體深層水平位移時,同一分析斷面上測點數量不宜少于3個,且宜布設在位移監測斷面上,測斜管可布設在坡頂后緣1/5H范圍內,管底應嵌入到穩定巖土層或坡腳標高以下不少于5m的土體中;

c.深層水平位移監測點埋設時,測斜管一對導槽的方向應與所需測量的位移方向保持一致。

3、錨桿(索)軸力監測應選擇在設計計算受力較大且有代表性的位置。邊坡每段中部、陽角處和地質條件復雜的區段內宜布置監測點。每層錨桿的內力監測點數量應為該層錨桿總數的1%~3%,且每段邊坡不應少于1根。各層監測點位置在豎向上宜保持一致。每根桿體上的測試點宜設置在錨頭附近和受力代表性的位置(為了分析不同工況下錨桿軸力的變化情況,對監測到的錨桿軸力值與設計計算值進行比較,各層監測點位置在豎向上宜保持一致。錨頭附近位置錨桿拉力大,當用錨桿測力計時,測試點宜設置在錨頭附近。)。

4、邊坡地表及支護結構裂縫監測點應布設在有代表性的部位,當原有裂縫增大或出現新裂縫時,應視開裂情況及時增設監測點。裂縫監測點宜設置在裂縫的最寬處及裂縫末端,監測內容包括裂縫的長度、寬度和分布形態。

(2) 周邊環境

1、周邊建(構)筑沉降監測點的布置應符合下列規定:

a.建筑四角、沿外墻每隔10m~15m處或每隔2根~3根柱的柱基或柱子上,且每側外墻不應少于3個監測點;

b.不同地基或基礎分界處;

c.變形縫、抗震縫或嚴重開裂處的兩側;

d.新、舊建筑或高低建筑交接處的兩側;

e.高聳構筑物基礎軸線的對稱部位,每一構筑物不應少于4點。

為了反映建筑沉降的特征和便于分析,監測點應布置在四角、拐角等特征點上,還應注意豎向位移差異較大的地方,如沉降縫、不同結構交接處等的兩側。

2、周邊建(構)筑物水平位移監測點的布置應符合下列規定:

a.靠近邊坡一側的外墻墻角、外墻中間部位;

b.靠近邊坡一側的伸縮縫、沉降縫、嚴重開裂處的兩側;

c.其他部位監測點布置可視工程實際情況按《建筑變形測量規范》JGJ8的要求確定。

3、周邊建(構)筑物傾斜監測點的布置應符合下列規定:

a.監測點宜布置在建筑角點、變形縫兩側的承重柱或墻上;

b.監測點應沿主體頂部、底部上下對應布設,上、下監測點應布置在同一豎直線上。

4、周邊建(構)筑物裂縫、地表裂縫監測點應選擇有代表性的裂縫進行布置,當原有裂縫增大或出現新裂縫時,應及時增設監測點。對需要觀測的裂縫,每條裂縫的監測點應至少設2個,且宜設置在裂縫的最寬處及裂縫末端。

裂縫監測應選擇有代表性的裂縫進行觀測。每條需要觀測的裂縫應至少設2個監測點,每個監測點設一組觀測標志,每組觀測標志可使用兩個對應的標志分別設在裂縫的兩側。裂縫寬度觀測可采用電阻式裂縫計、游標卡尺量測、已知目標尺寸的高清圖像像素推算等方法。

5、周邊管線監測點的布置應符合下列規定:

a.應根據管線的修建年份、類型、材質、尺寸、接口形式及現狀等情況,綜合確定監測點布置和埋設方法,應對重要的、距離坡肩近的、抗變形能力差的管線進行重點監測;

b.監測點宜布置在管線的節點、轉折點、變坡點、變徑點等特征點和變形曲率較大的部位,監測點水平間距宜為15m~25m,且每節管線不應少于2點。

c.供水、煤氣、供熱等壓力管線宜設置直接監測點,也可利用窖井、閥門、抽氣口以及檢查井等管線設備作為監測點,在無法埋設直接監測點的部位,可設置間接監測點。

管線的監測分為直接法和 間接法。所謂直接法就是采用抱箍、套管等輔助裝置與管線剛性連接,易于觀測的抱箍、套管等輔助裝置的變位即是管線的變位;所謂間接法就是不直接觀測管線本身,而是通過觀測管線周邊的土體,分析管線的變形。

6、邊坡開挖過程中的爆破振動監測點布設應符合下列規定:

a.監測點應主要布設在距爆破中心較近的支護結構、建(構)筑物及管線上;

b.支護結構監測點宜布設在其底部及頂部,監測點數量不宜少于2個;

c.建(構)筑物監測點宜布設在基礎上,每棟建(構)筑物監測點數量不宜少于3個;

d.管線監測點宜直接布設在管線結構上,監測點數量不宜少于2個。

監測方法及精度要求

監測方法的選擇應根據地質、地形條件、支護結構類型和方法適用性等因素綜合確定,監測方法應合理易行。儀器監測可采用現場人工監測或自動化實時監測。

(1)基準點與工作基點

邊坡工程監測網的基準點、工作基點布設應符合下列規定:

a.監測網宜按基準點、工作基點以及變形監測點三級布設;對于通視條件較好的中小型工程,可按兩級布設;每個工程的基準點數量不應少于3個。

b.基準點應選擇在施工影響范圍以外不受擾動的位置,基準點應穩定可靠。水平位移基準點應采用帶有強制對中裝置的觀測墩,對中誤差不宜大于±0.1mm;沉降基準點宜采用雙金屬標或鋼管標。

c.工作基點應選在相對穩定和方便使用的位置,在通視條件良好、距離較近的情況下,宜直接將基準點作為工作基點。工作基點應與基準點進行組網和聯測。

d.基準點的埋設方法應符合《建筑變形測量規范》JGJ 8的相關要求?;鶞?zhǔn)點埋設后,應進行不少于三次的獨立觀測,經解算表明穩定后方可進行監測。

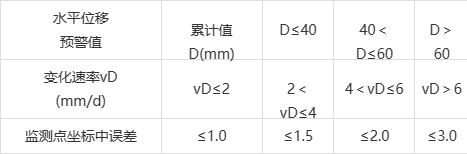

(2)水平位移監測

支護結構及坡面水平位移監測可采用極坐標法、交會法、小角法、視準線法等方法。為提高監測效率,有條件時也可采用測量機器人自動觀測法、GNSS法、近景攝影測量法、激光掃描法等。

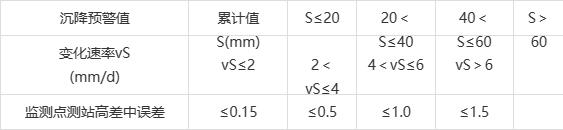

(3)沉降監測

沉降監測包括支護結構及坡面、周邊地表、建(構)筑物、管線、道路的沉降位移觀測。沉降監測宜采用幾何水準測量、電磁波測距三角高程測量,也可采用靜力水準測量、GNSS測量等方法。

(4)深層水平位移監測

深層水平位移監測宜采用在抗滑樁或土體中預埋測斜管,通過測斜儀觀測各深度處水平位移的方法。測斜儀的系統精度不宜低于0.25mm/m,分辨率不宜低于0.02mm/500mm。

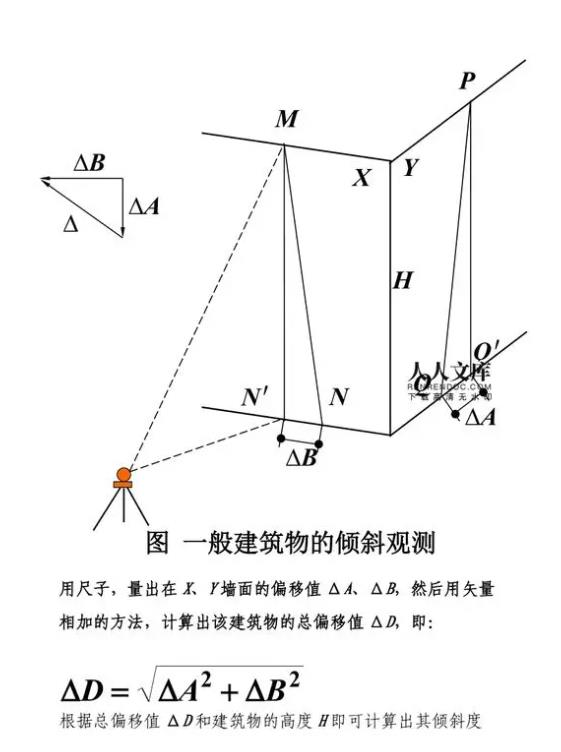

(5)傾斜監測

建(構)筑物傾斜監測方法應根據現場監測條件和要求,選用投點法、水平角觀測法、前方交會法、垂準法、傾斜儀法和差異沉降法等方法。根據不同的現場觀測條件和要求,當被測建筑具有明顯的外部特征點和寬敞的觀測場地時,宜選用投點法、水平角觀測法、前方交會法等;當被測建筑內部有一定的豎向通視條件時,宜選用垂準線法;當被測建筑具有較大的結構剛度和基礎剛度時,可選用傾斜儀法或差異沉降法。


(6)裂縫監測

裂縫監測應監測裂縫的位置、走向、長度和寬度,必要時可監測裂縫深度。邊坡工程施工前應記錄監測對象已有裂縫的分布位置和數量,測定其走向、長度、寬度等情況,監測標志應具有可供量測的明晰端面或中心。

裂縫監測宜采用下列方法:

a.裂縫寬度監測宜在裂縫兩側設置標志,用千分尺、游標卡尺、數字裂縫寬度測量?jī)x等直接量測,也可用裂縫計、粘貼安裝千分表量測或攝影量測等;

b.裂縫長度監測宜采用直接量測法。

c.裂縫深度監測宜采用超聲波法、直接鑿出法等。

裂縫寬度量測精度不宜低于0.1mm,裂縫長度測量精度不宜低于1mm。

(7)錨桿軸力監測

錨桿軸力監測宜采用專用測力計、鋼筋應力計等元器件進行量測。錨桿專用測力計、鋼筋應力計等元器件的量程宜為錨桿極限抗拔承載力的1.5倍,量測精度不宜低于0.5%F·S,分辨率不宜低于0.2%F·S。測力元器件埋設后應立即對其性能進行檢查測試,并取邊坡巖土體開挖前獲得的三次以上穩定測試值的平均值作為初始值。

(8)地下水位控制監測

地下水位監測宜采用鉆孔內設置水位管或設置觀測井,通過水位計進行量測。地下水位量測精度不宜低于10mm。潛水水位管直徑不宜小于50mm,飽和軟土等滲透性小的土層水位管直徑不宜小于70mm,濾管長度應滿足量測要求;承壓水位監測時被測含水層與其他含水層之間應采取有效的隔水措施。

水位監測管的安裝應符合下列規定:

1、水位監測管的導管段應順直,內壁應光滑無阻,接頭應采用外箍接頭;

2、觀測孔孔底應設置沉淀管;

3、觀測孔完成后應進行洗孔,觀測孔內水位應與地層水位保持一致,且連通性良好。
