隧道襯砌(支護)質量檢測作業指導書
更新時間:2023-12-16 09:12
  |
閱讀量:
字號:
A+ A- A






1、編制依據

《公路工程質量檢驗評定標準》(JTG F80/1-2017)。

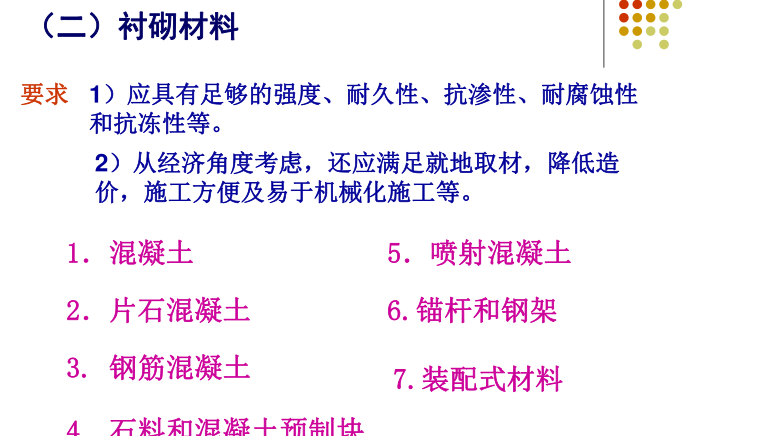

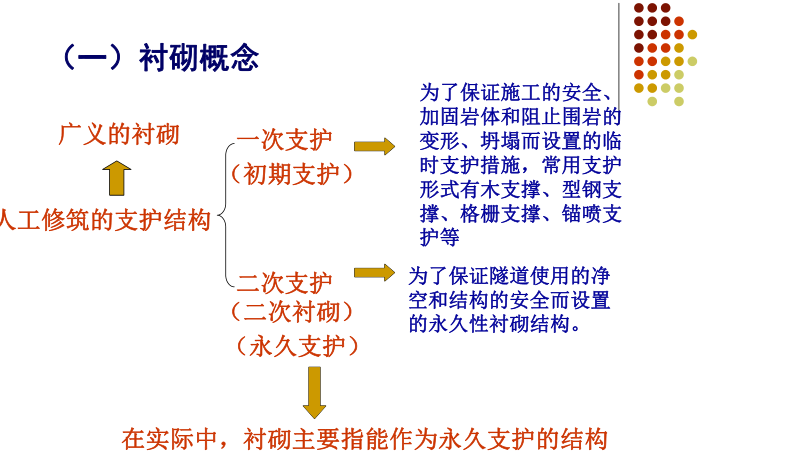

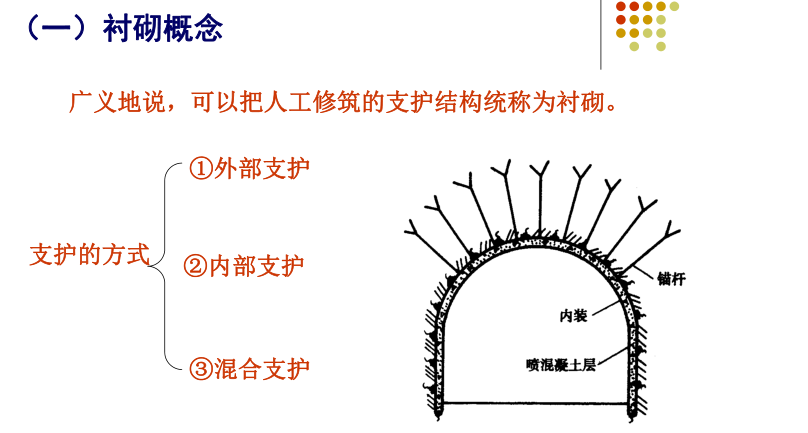

2、檢測內容

1)襯砌(支護)厚度(噴層厚度、襯砌厚度);

2)襯砌(支護)背后的空洞(噴層與圍巖接觸狀況、襯砌背部密實狀況);

3)鋼支撐間距;

4)鋼筋網格尺寸;

5)襯砌內鋼筋間距(主筋間距、兩層鋼筋間距);

6)仰拱厚度。

3、主要檢測方法

3、1鑿孔法

噴層厚度可采用鑿孔法進行檢測。

1)儀器設備:

所用設備為沖擊鉆和5米鋼卷尺(500cm/1mm);

2)檢測頻率為:每10m檢查1個斷面,從拱頂中線起每3m測1點。

3)數據處理與解釋:將檢測值與規定值或允許偏差比較。

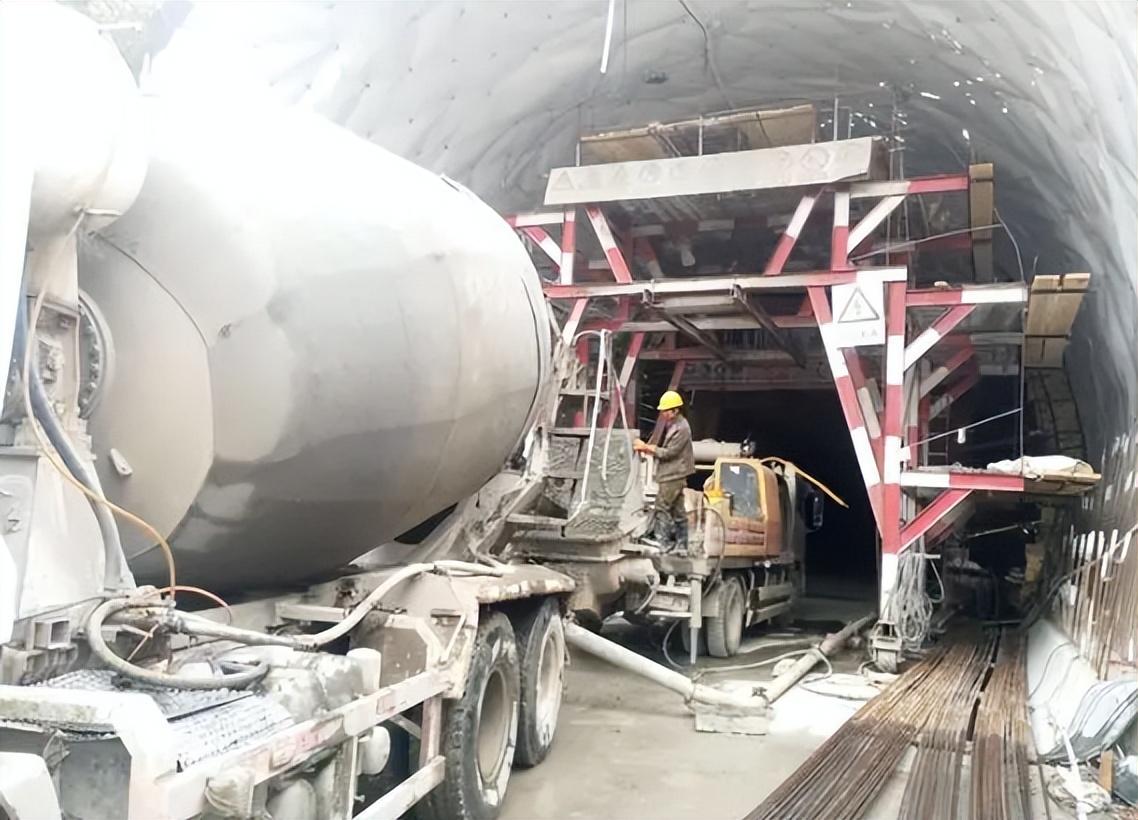

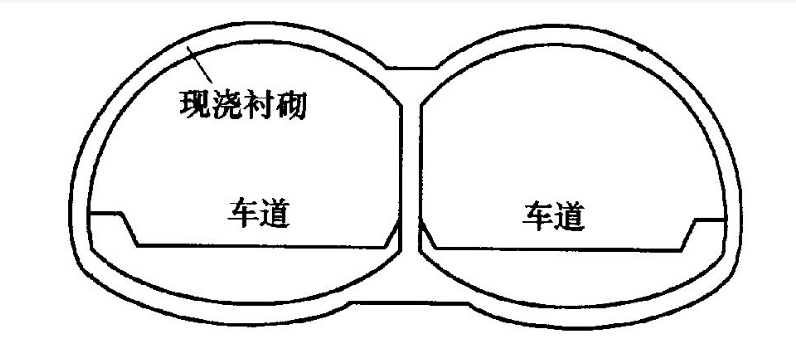

3、2尺量

襯砌厚度、鋼支撐間距、鋼筋網格尺寸、襯砌內鋼筋間距及仰拱厚度均可用尺量法進行檢測。

1)儀器設備:

所用設備為5米鋼卷尺(500cm/1mm);

2)檢測頻率:

①襯砌厚度:每20m檢查1個斷面,每個斷面測5點。

②鋼筋網格尺寸:每100m2檢查3個網眼。

③鋼支撐間距:逐榀檢查。

④襯砌內鋼筋間距::每模板測3點。

⑤仰拱厚度:每20m檢查1個斷面,每個斷面測5點。

3)數據處理與解釋:將檢測值與規定值或允許偏差比較。

3、3地質雷達法

襯砌(支護)厚度(噴層厚度、襯砌厚度)、襯砌(支護)背后的空洞(噴層與圍巖接觸狀況、襯砌背部密實狀況)、鋼支撐間距和主筋間距均可采用地質雷達法進行檢測。

1)儀器設備

所用探測設備為意大利IDS公司生產的 RIS-K2型探地雷達(Ground penetrating radar) ,采用600MHz和900MHz天線進行檢測,600MHz天線有效探測深度為1.5~2.0m(依構件情況而定),900MHz天線有效探測深度為1.0~1.5m(依構件情況而定)。

2)現場檢測

①測線布置:

(1)隧道施工階段檢測時,測線布置應以縱向布置為主,橫向布置為輔。單洞兩車道隧道應分別在隧道的拱頂、左右拱腰、左右邊墻布置共5條測線,單洞三車道隧道應在隧道的拱腰部位增加兩條測線,遇到支護(襯砌)有缺陷的地方應加密測線。

(2)交工驗收階段檢測時,測線布置應以縱向布置為主,橫向布置為輔。單洞兩車道隧道應分別在隧道的拱頂、左右拱腰布置共3條測線,單洞三車道遂道應在隧道的拱腰部位增加兩條測線,遇到支護(襯砌)有缺陷的地方應加密測線。

(3)每5~10m測線應有一個里程標記。

②介質參數的標定:

(1)檢測前應對支護(襯砌)混凝土的介電常數或電磁波速做現場標定,且每座隧道應不少于1處,每處實測不少于3次,取平均值為該隧道的介電常數或電磁波速。對于特長隧道,應增加標定點數。

(2)標定方法包括:鉆孔實測;在已知厚度部位或材料與隧道相同的其他預埋件上測量;在洞口或洞內避車洞處使用雙天線直達波法測量。

(3)求取參數時應具備的條件:標定目標體的厚度不宜小于15cm,且厚度已知;標定記錄中界面反射信號應清晰、準確。

(4)標定結果應按式(一)或式(二)計算:


式中: --相對介電常數;

v--電磁波速(m/s);

t--雙程旅行時間 (ns);

d--標定目標物體的厚度。

(5)測量時窗由式(三)確定:


式中: --相對介電常數;

d—檢測目標物體的最大設計厚度;

--時窗長度;

--時窗調整系數,一般取1.5~2.0。

3)數據處理與解釋

①數據處理應符合下列規定:

(1)數據處理前應檢查原始數據是否完整,信號是否清晰,里程記錄是否正確。

(2)應使用正式認證的軟件或經過鑒定合格的軟件進行數據處理與解釋。

(3)數據處理過程中應選擇正確的濾波方式,從而根據數據圖像對隧道支護(襯砌)質量作出正確的分析與解釋。

②數據解釋應符合下列規定:

(1)雷達數據解釋時,應根據現場記錄,分析可能存在干擾的預埋管件等剛性構件的位置,準確區分支護( 襯砌)內部缺陷異常與預埋管件異常。

(2)雷達數據解釋完后,對有異常的部位應現場鉆孔驗證。

③支護(襯砌)背部回填密實度的主要判別特征:

(1)密實:反射信號弱,圖像均一且反射界面不明顯

(2)不密實: 反射信號強,圖像變化雜亂

(3)空洞:反射信號強,圖像呈弧形且反射界面明顯。

④支護(襯砌)內部鋼架、鋼筋、預埋管件的分布主要判別特征:

(1)鋼架、 預埋管件:反射信號強,圖像呈分散的月牙狀。

(2)鋼筋: 反射信號強,圖像呈連續的小雙曲線形。

⑤支護(襯砌)厚度應由下式確定:


式中: --相對介電常數;

v--電磁波速(m/s);

t--雙程旅行時間 (ns);

d--標定目標物體的厚度。

4、質量控制要點

1、縱向布線應采用連續測量方式,掃描速度不得小于40道(線)/s;特殊地段或條件不允許時可采用點測方式,測量點距不得大于20cm。

2、檢測人員應事先經過培訓,了解儀器性能及工作原理,并且具備一定的圖像識別經驗后,才可以進行儀器操作。

3、檢測前應正確連接雷達系統, 確保其處于正常連接狀態,并在檢測前進行試運行,確保主機、天線及輸人輸出設備運行正常。

4、檢測前應在支護(襯砌)表面準確標記隧道里程樁號。

5、檢測(采集雷達圖像)時,應確保天線與支護(襯砌)表面密貼(空氣耦合天線除外)。

6、檢測(采集雷達圖像)時,天線移動速度應平穩、均勻,移動速度宜為3~5km/h。

7、檢測記錄應包括測線位置、編號、天線移動方向、標記間隔以及天線類型等。

8、當需要分段檢測時,相鄰檢測段接頭重合長度不應小于1m。

9、應隨時記錄可能對檢測產生電磁影響的物體(如滲水、電纜、鐵架及預埋管件等)及其位置。

10、檢測前必須進行檢測工作技術交底,明確參與檢測人員的分工和合作,檢測過程中應嚴格遵守相關的安全操作規定。

5、安全控制要點

1、檢測前必須進行檢測工作安全交底,明確參與檢測人員的分工和合作,確保檢測工作在安全可控操作范圍內;

2、進洞之前必須佩戴安全防護設備;

3、靠近掌子面檢測時,要確認掌子面經過排險過后方可進行檢測工作;

4、進入施工中隧道,要確保洞內無噴漿、鉆孔、爆破等施工程序;

5、進入運營中隧道,要做好交通管制的報備、管控及引導;

6、高空作業前必須做好防護措施;

7、觀察并掌握洞內安全逃生通道。
