中交路橋科技是從事工程檢測監測、城市安全監測預警與評價、數字智能化研發為一體的復合型高新技術集團企業。
橋梁是交通運輸?shù)难屎恚诂F(xiàn)代交通中發揮著關鍵性和控制性作用。經過幾十年飛速發展，我國公路橋梁數量早已位居世界第一。但是，作為橋梁大國，橋梁管養體量之大、任務之重，已然成為世界級難題。為此，我國制定了《交通強國建設綱要》、《數字中國建設整體布局規劃》等重要國家戰略，要求公路交通數字化轉型，國家交通主管部門也相應出臺了《推進BIM技術指導意見》、《開展公路BIM技術應用示范工程建設》、《交通領域科技創新中長期發展規劃綱要》等一系列重要政策，強調必須通過應用新的技術，新的手段，實現科學管養，確保橋梁安全運營。
在役橋梁數字化、智能化運維技術是行業內的重大需求。然而，公路橋梁數字化轉型不是一蹴而就的，而是一個現代信息技術與傳統交通運輸產業不斷融合的過程，是一個目標與手段共生互動的過程，也是一個隨著技術進步不斷提升的演進過程。因此，在這個過程中，需要不斷探索，把握公路橋梁的基本特點，把握數字化應用的基本特征，打通技術應用與需求的結合點，實現“從設備設施到軟件系統、從業務流程到數據模型、從經驗角色到數據賦能”的全面數字化轉變。
下面，結合多年研發以及廣泛的試點應用情況，對在役橋梁數字化、智能化運維幾項技術作一簡單介紹：
一、基于BIM的橋梁資產及運維數字化系統。
BIM技術的數字化、可視化特性，為管理質量提升、數據交付轉移提供了便利。為了提升BIM技術在橋梁管養領域的應用，促進科學管養，實現降本增效目標。我們研發基于BIM的橋梁資產及運維數字化系統，該系統主要特點是：通過輕量化、批量化建模，實現橋梁資產及運維的三維數字化管理；通過推進橋梁運維信息化管理方式從二維向三維的升級，提升橋梁養護信息數字化水平，提升可視化、數字化管理能力；通過系統功能展示和管理橋梁歷史病害的動態發展及橋梁運營狀況的變化過程，做到橋梁不利狀態的早發現、早預警、早處理，確保橋梁管養的及時性、便利性和高效性。
該系統是行業首個基于輕量BIM技術，立足于典型梁式混凝土橋梁橋群的數字化管養平臺，平臺實現了橋梁資產的三維數字化管理、定檢數據的三維化、數字化錄入、基于全生命周期的病害數據動態管理，可為橋梁科學管養決策提供精準的數據支撐。系統具有平臺數據展示、統計分析、橋梁分幅評價功能及病害全生命周期動態展示和管理功能，支持基于橋梁全生命周期理念的病害動態管理。
該系統主要為橋梁管養數字化轉型提供重要的技術支撐和解決方案。系統包含適應管養需求的輕量建模軟件、基于橋梁模型的三維智能采集終端、橋梁資產及運維數字化管理系統。創新點：

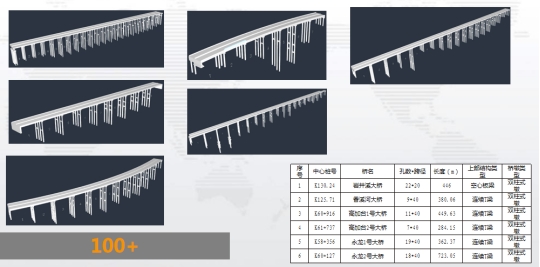

（1）通過輕量化技術建立典型梁橋部構件模型庫和參數庫，實現快速低成本橋梁輕量BIM建模，為橋梁三維數字化管理奠定數字底座基礎；
（2）以橋梁模型為底座，通過本項目開發的三維智能采集錄入終端，實現橋梁檢測及運維信息的標準化、可視化、數字化錄入，信息直接上傳系統，提升檢測質量和效率；
（3）基于BIM的橋梁資產及運維數字化管理系統以數字化、三維化、可視化的形式展示和管理橋梁資產及運維信息。
?
?

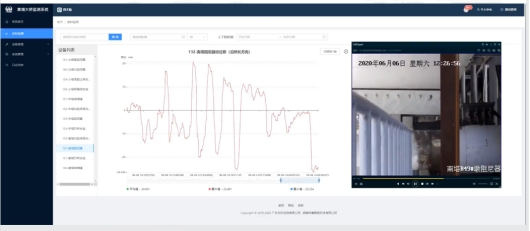

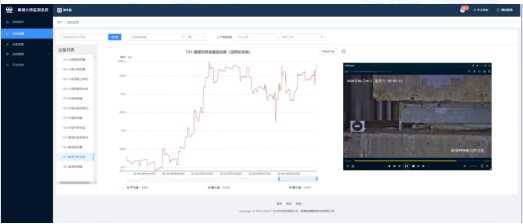

二、基于數字圖像技術的橋梁輕量化監測系統。
基于數字圖像技術的橋梁輕量化監測系統是融合數字圖像、物聯網、云平臺、大數據、邊緣計算、4G/5G等信息技術，對特大橋橋塔、索（桿）、梁體等重要部位和阻尼器、伸縮縫、支座等重要構件的時程位移等信息實現基于視頻的可視化、數字化監測的一套新型監測系統，可更精準、更高效、更低成本的實現特大橋梁實時安全監測和預測預警。
基于數字圖像相關技術的輕量化監測系統特點：
(1)、數據輕：自動邊緣計算,無效數據邊緣過濾；
(2)、硬件輕：傳感器所見區域即可數字化表達,監測范圍更大,內容更豐富,少量硬件即可覆蓋主要監測區域；
(3)、工作量輕：非接觸式安裝,安裝維護方便；
(4)、費用輕：硬件可靠,傳感器數量少,維護工作小,綜合費用低；
(5)、邊界影響輕：核心算法保證亞像素級別特征識別,模態識別消除邊界影響。
?
?

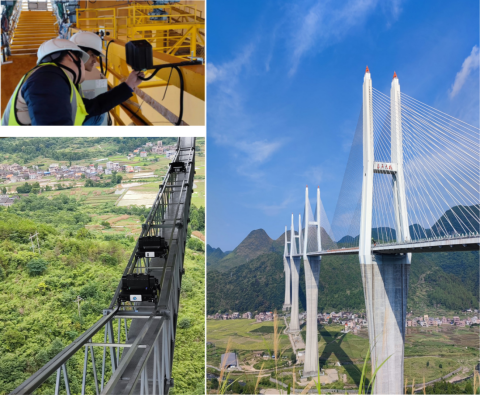

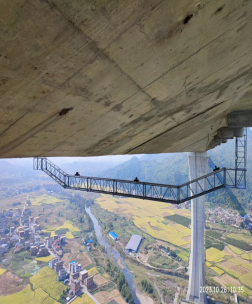

三、特大橋梁底自動化檢查系統。
為了實現橋梁梁底自動化、精準化、數字化、智能化檢測目標，我們研發了特大橋梁底自動化檢查系統。具體內容：
一是部署輕型車載底盤或者桁架平臺等形式的運動機構，搭載多傳感融合的高分辨率組網陣列相機采集末端，同時開發采集控制系統開發（包含桁架運動同步控制系統、云臺控制系統、相機同步觸發系統、數據存儲系統），形成自動化數據采集系統，對梁底表觀進行自動化采集。
二是開發圖像處理系統（包含：圖像空間定位模塊、深度學習病害智能篩選模塊、圖像拼接處理模塊、病害量測和標記模塊、病害三維數字化展示和管理模塊），部署智能化的圖像數據處理分析軟件，進行自動處理分析。
該系統集成自動控制技術、高清攝像技術以及圖像病害智能檢測技術，可實現橋梁梁底高清圖像的自動采集及圖像數據的自動處理分析，為科學養護提供決策支持。
基于BIM的橋梁資產及運維數字化系統適用于我省橋梁的數字化管養；基于數字圖像技術的橋梁輕量化監測系統，適用于普通梁橋輕量化監測系統和特大橋關鍵約束裝置的監測；特大橋梁底自動化檢查系統適用于特大橋梁底自動化檢查，提高檢查的質量和安全性。

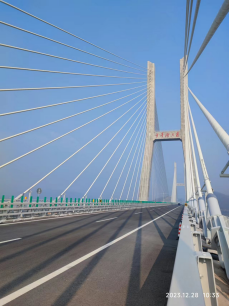

目前，特大橋梁底自動化檢查系統已經在浙江省西堠門跨海特大橋、湖南省廈蓉高速公路赤石特大橋、官新高速公路雪峰湖特大橋等橋梁得到應用，效果良好。
??
來源：湖南省交通運輸廳
