中交路橋科技橋梁結構健康監測平臺由信號采集系統、傳輸系統、數據管理和分析系統、結構安全評估系統組成,包含硬件和軟件兩大部分,涉及傳感器系統和信號采集處理系統。硬件包括數據采集設備和網絡傳輸?shù)仍O(shè)備。
軟件的功能包括數據采集、數據處理和分析、數據存儲和管理、結構分析、結構評估和預警等。軟件對各子系統進行統一的控制和管理,使各子系統在物理上、邏輯上和功能上聯動和協同工作。
橋梁結構健康監測的主要內容包括結構整體監測、結構局部監測與環境監測。像使用中的橋梁,由于氣候、環境等自然因素的作用和日益增加的交通量及重車、超重車過橋數量的不斷增加,橋梁結構會發生功能退化。對橋梁結構進行實時健康監測是對運營階段的橋梁結構及其工作環境進行實時監測,并根據監測得到的信息分析結構的健康狀況,評價橋梁承受靜動荷載的能力以及結構的安全可靠性,為運營、維護、管理提供決策依據。
對于具體的一座橋梁的監測系統設計,由于其本身的結構特點和監測重點的不同,其相應的監測方法、內容、規模、監測效果也各不相同。橋梁結構在各種荷載及其它作用下,結構響應最大處、受力最不利處可作為橋梁的敏感點。橋梁監測的主要對象和關心部位是基于橋梁的荷載作用效應和橋梁的結構安全分析得到的敏感點,一般為在荷載作用下橋梁的最大位移、最大應力等。不同形式的橋梁結構,其敏感點位置不同。

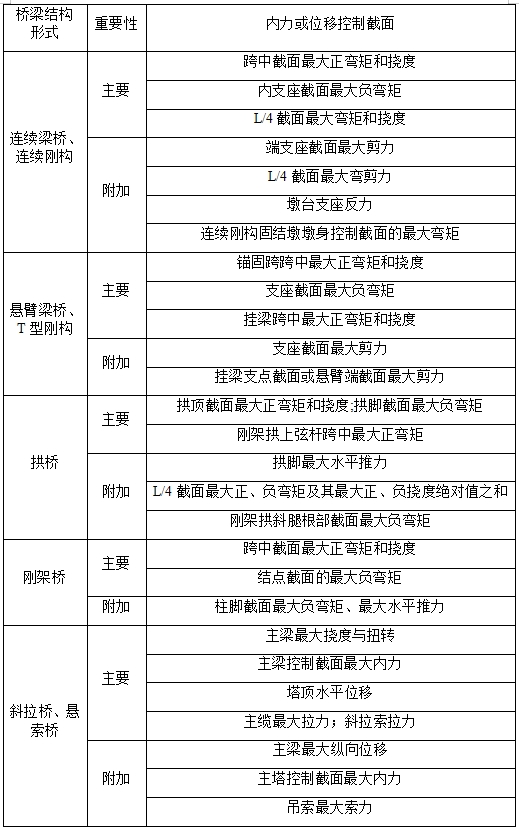

橋梁主構件的內力、位移監測部位
