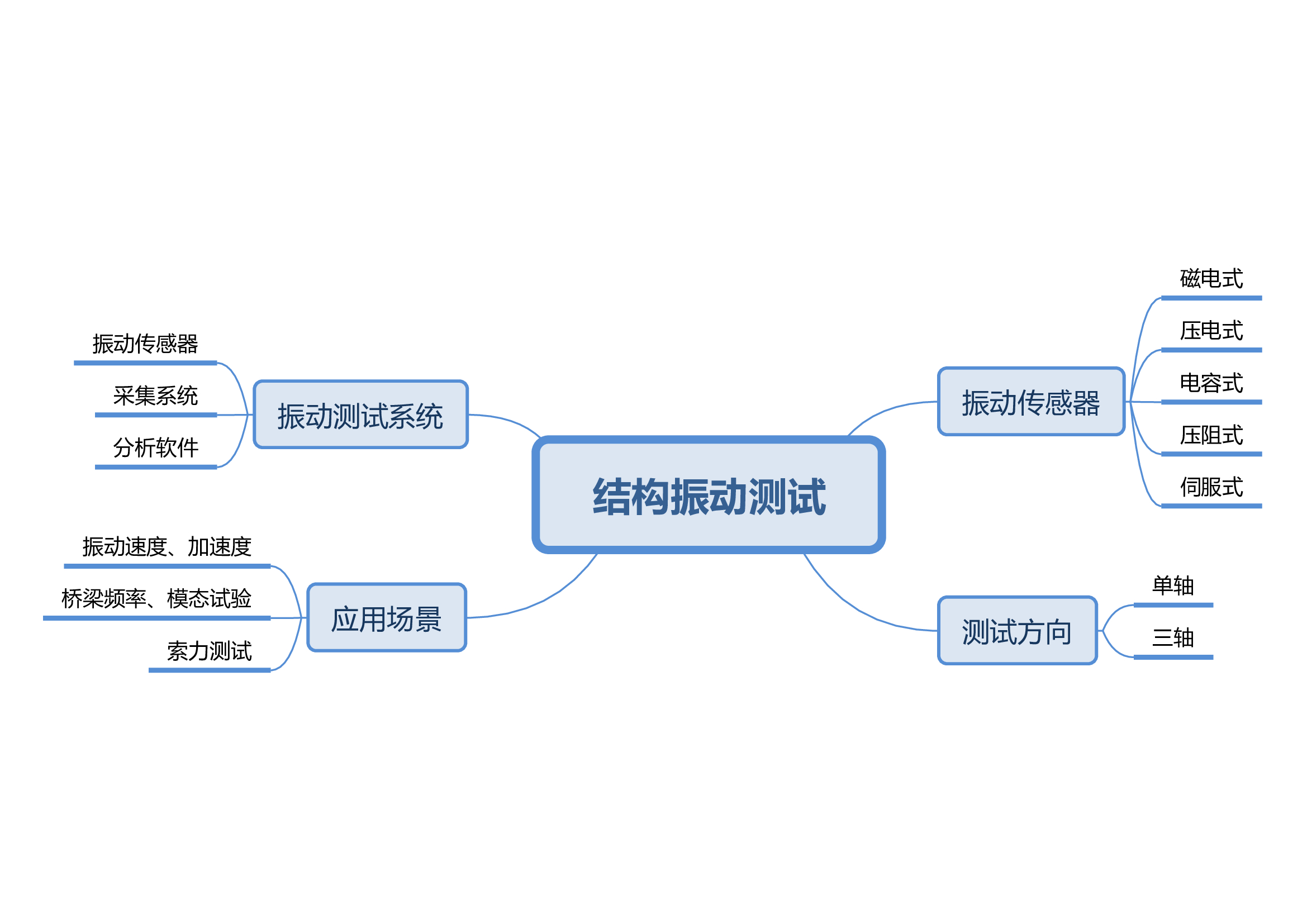

振動測試是評估結構健康狀況和動態性能的重要手段。振動測試設備，如加速度計、速度傳感器、位移傳感器、動態信號分析儀等，能夠精確測量結構在各種工況下的振動響應，為橋梁檢測提供精準支持。通過振動測試，橋梁檢測工程師可以深入了解結構的動力學行為，及時采取措施避免安全事故的發生。本文中交路橋科技將介紹振動測試設備與大家分享。
（1）橋梁上分析軟件主要為模態分析軟件，用于處理測試數據，識別橋梁的模態參數如自振頻率、阻尼比、振型等。
（2）數據采集系統包括數據采集單元（DAQ）和動態信號分析儀（DSA），DAQ用于采集振動傳感器的信號，通常具有多通道和高采樣率；DSA用于實時分析振動信號，可以顯示頻率譜、時域波形等。
（3）振動傳感器內部由質量、彈簧和阻尼器構成的單自由度振動接收被測振動。
1、振動傳感器

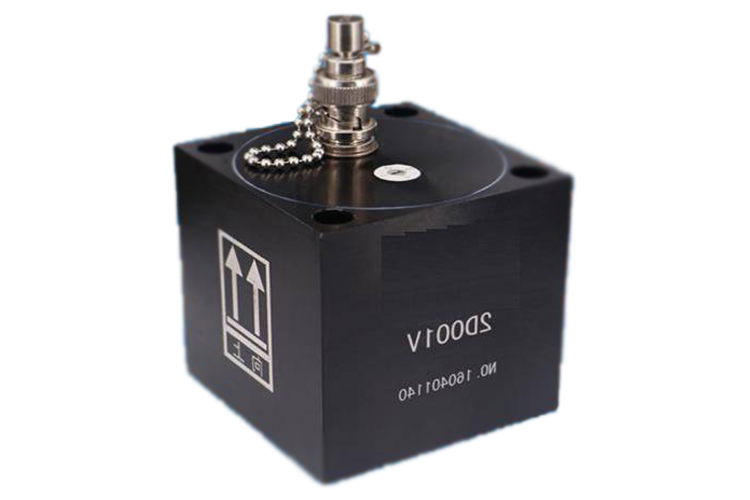

（1）磁電式速度傳感器
原理：磁電式加速度傳感器通常包含一個永磁體和一個線圈。當傳感器隨被測物體振動時，永磁體與線圈之間的相對運動會在線圈中感應出電動勢（EMF），電動勢與加速度成正比。根據法拉第電磁感應定律，感應電動勢的大小與磁通量的變化率有關。

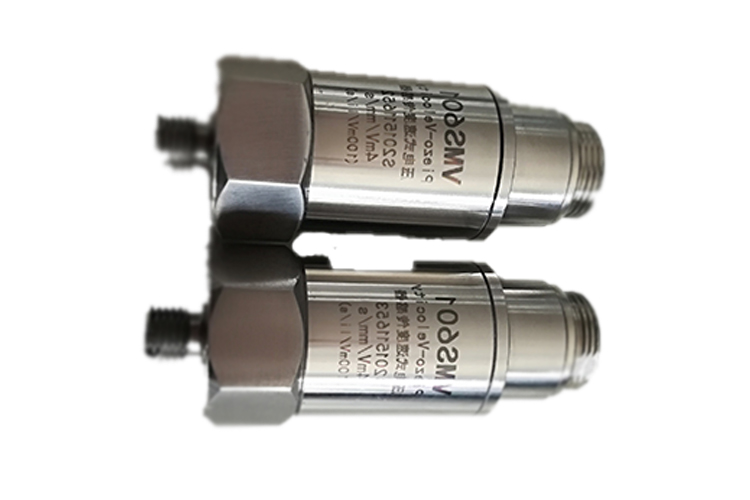

（2）壓電式加速度傳感器
原理：壓電式加速度傳感器利用壓電效應來測量加速度。當一個壓電材料（如石英或陶瓷）受到力的作用時，它會產生電壓，這個電壓與施加的力成正比。
特點：高靈敏度、寬動態范圍和良好的頻率響應，使它們適用于精密測量和高頻振動監測。然而，它們通常需要外部電源，并且相對較貴。

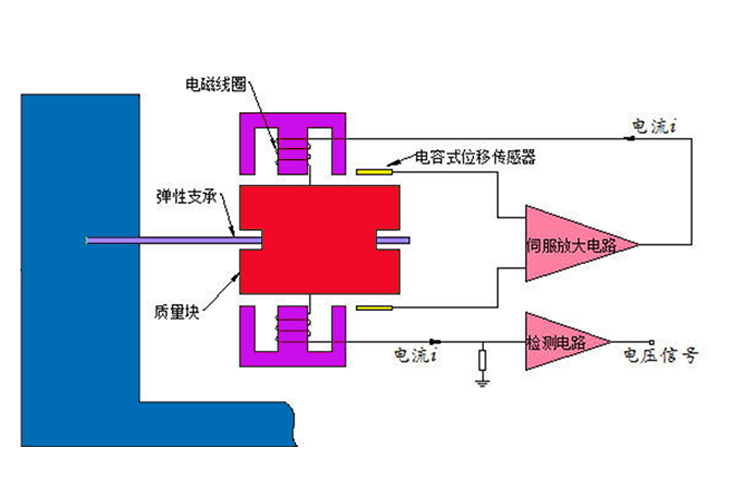

（3）伺服式加速度傳感器
·原理：當被測振動物體通過加速度計殼體有加速度輸入時，質量塊偏離靜平衡位置，位移傳感器檢測出位移信號，經伺服放大器放大后輸出電流，該電流流過電磁線圈，從而在永久磁鐵的磁場中產生電磁恢復力，迫使質量塊回到原來的靜平衡位置，即加速度計工作在閉環狀態，傳感器輸出與加速度計成一定比例的模擬信號，它與加速度值成正比關系。
·特點：具有動態性 能好、動態范圍大和線性度好等特點。由于有反饋作用，增強了抗干擾的能力，提高測量精度，擴大了測量范圍，伺服加速度 測量技術廣泛地應用于慣性導航和慣性制導系統中，在高精度的振動測量和標定中也有應用。

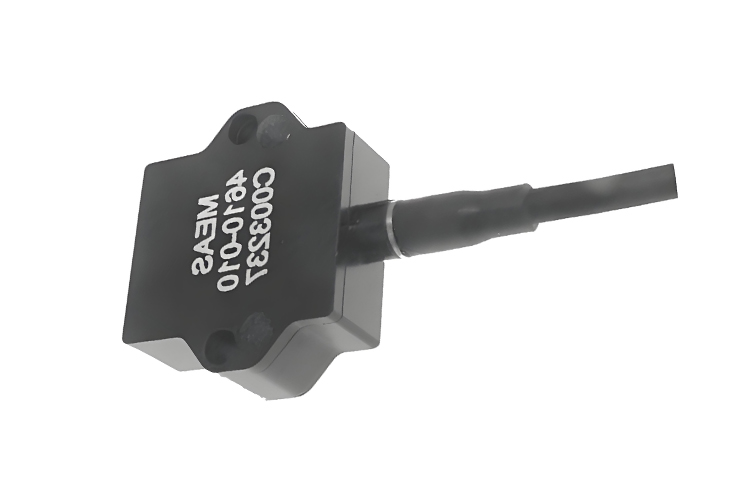

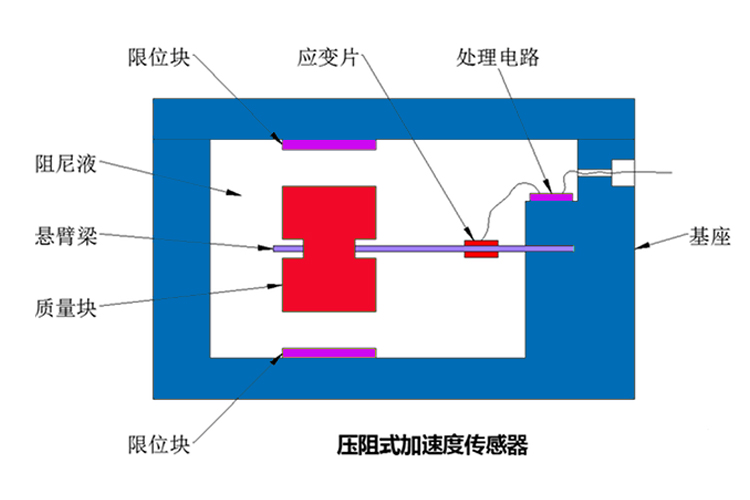

（4）壓阻式加速度傳感器
·原理：壓阻式加速度傳感器內含了應變計，它可以測量質量塊支撐懸臂梁的應變。在慣性力作用下質量塊上下運動，懸臂梁上電阻的阻值隨應力的作用而發生變化，引起測量電橋輸出電壓變化，以此實現對加速度的測量。
·特點：傳感器簡單、成本低廉，適用于大量生產。它們廣泛應用于消費電子產品和工業控制系統。壓阻式傳感器可能受到溫度波動和長期使用中的漂移影響。
（5）電容式加速度傳感器
·原理：電容式加速度傳感器通過測量兩導電板之間的電容變化來檢測加速度。當加速度作用于傳感器時，這些板之間的距離發生變化，導致電容發生變化。
·特點：具有低功耗、較高的穩定性和耐用性，特別適合用于電池供電的設備和長期監測應用。不過，它們可能對溫度和其他環境因素較為敏感。

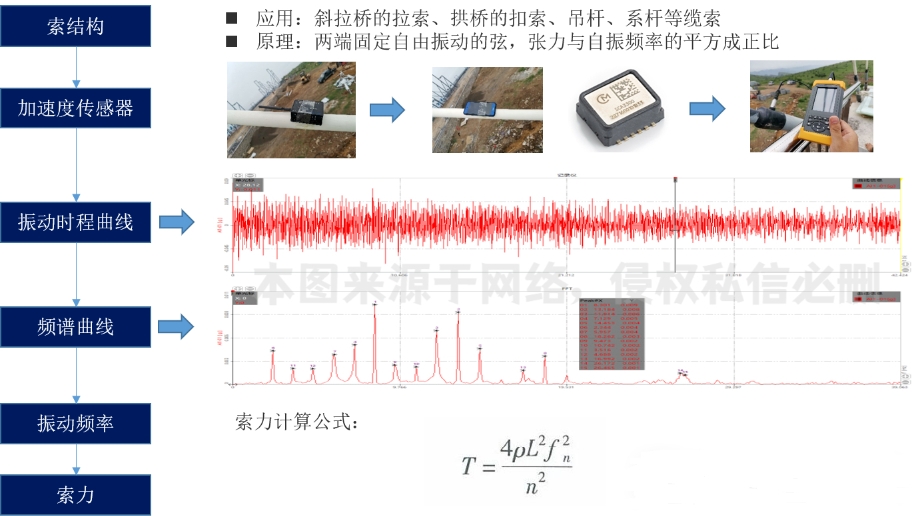

2、索力測試
振動法是索力測試的常用方法，在斜拉橋拉索索力、拱橋吊桿、懸索橋吊桿以及體外預應力束測試中應用廣泛。索力測試原理利用索張力和振動頻率之間的關系，利用振動傳感器獲取振動時程曲線，再通過頻譜分析獲取振動頻率，結合索參數得出索力。隨著基于視覺測試技術、微波雷達技術的發展，此類非接觸的測量設備也逐漸在索力測試得到應用。
3、橋梁頻率和模態測試

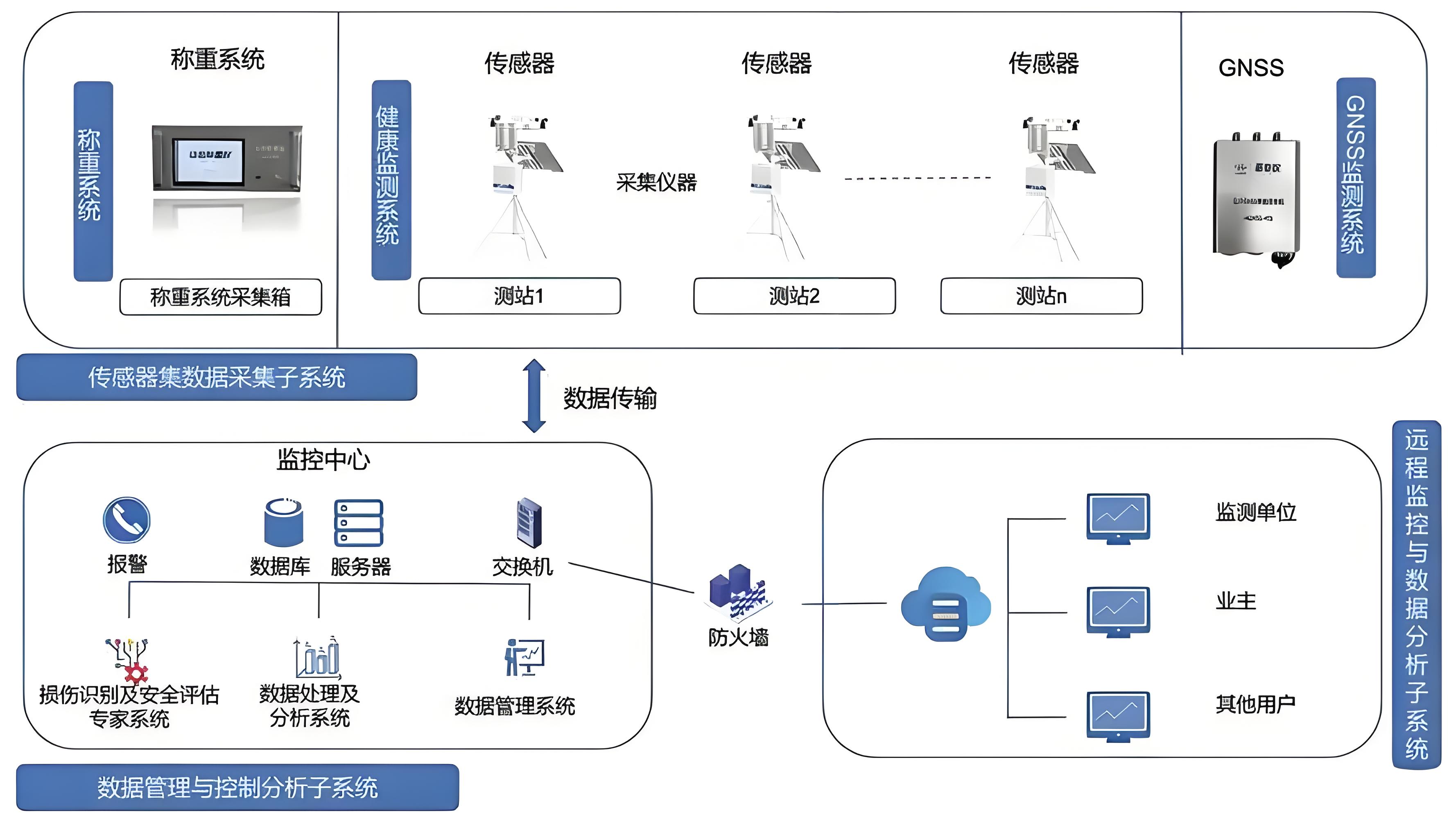

橋梁結構在荷載作用下的振動加速度一般在0.1～1m/s，頻率在0.1～20Hz范圍內變化，屬于典型的低頻振動，橋梁振動測試多采用低頻特性好的振動傳感器。由于橋梁結構規模較大，需要同時布置多個振動傳感器同步測量，設備廠商專門開發了橋梁模態測試系統，采用無線方式連接多個模塊，大大方便了現場測試。
