鋼結構工程檢測包括鋼結構和特種設備的原材料、焊材、焊接件、緊固件、焊縫、螺栓球節點、涂料等材料和工程的全部規定的試驗檢測內容。由于鋼結構牽涉的部件比較多，所以檢測的內容和方法也比較多，鋼結構上的一些輔助材料的質量檢測，也關系到最終鋼結構部件的穩定及質量安全，所以必須做好每一個部件以及每一步的檢測。這里只探討鋼結構的仁的損檢測方法。
無損檢測是工業發展必不可少的技術，在一定程度上反映了一個國家的工業發展水平，其重要性已得到公認。無損檢測主要是利用聲波、光波、電磁波和電等特性，在不損害或不影響被檢對象使用性能的前提下，檢測被檢對象中是否存在缺陷或不均勻性，給出缺陷的大小、位置、性質和數量等信息，進而判定被檢對象所處技術狀態（如合格與否、剩余壽命等）的所有技術手段的總稱。根據受檢制件的材質、結構、制造方法、工作介質、使用條件和失效模式，預計可能產生的缺陷種類、形狀、部位和方向，選擇適宜的無損檢測方法。
根據不同的物探檢測原理，射線和超聲檢測主要用于內部缺陷的檢測；磁粉檢測主要用于鐵磁體材料制件的表面和近表面缺陷的檢測；滲透檢測主要用于非多孔性金屬材料和非金屬材料制件的表面開口缺陷的檢測；鐵磁性材料表面檢測時，宜采用磁粉檢測；渦流檢測主要用于導電金屬材料制件表面和近表面缺陷的檢測。當采用兩種或兩種以上的檢測方法對構件的同一部位進行檢測時，應按各自的方法評定級別；；采用同種檢測方法按不同檢測工藝進行檢測時，如檢測結果不一致，應以危險大的評定級別為準。
1．X射線內部缺陷檢測
常用作鋼結構內部缺陷檢測的物探方法主要是x射線法，x射線與自然光都屬于電磁游的一種—x射終的興署子的能量遠大于可見光，它能夠穿透可見光不能穿透的物體，而且在穿透物體的同時將和物質發生復雜的物理和化學作用，可以使原子發生電離，使某些物質發出熒光，還可以使某些物質產生光化學反應。如果鋼結構工件局部或被測物體局部區域存在缺陷，它將改變物體對射線的衰減，引起透射射線強度的變化，因此，可以通過檢測透射線強度，判斷被測結構中是否存在缺陷以及缺陷的位置、大小。X射線檢測法是目前五大常射規無損檢測方法中的一個，在工業上有著非常廣泛的應用。
X射線檢測特點
①穿透性x射線能穿透一般可見光所不能透過的物質。其穿透能力的強弱，與x射線的波長以及被穿透物質的密度和厚度有關。X射線波長愈短，穿透力就愈大；密度愈低，厚愈薄，則x射線愈易穿透。在實際工作中，通過球管的電壓伏值(kV)的大小來確定x射線的穿透性（即x射線的質），而以單位時間內通過X射線的電流( mA)與時間的乘積代表X射線的量。
②電離作用x射線或其他射線（如Y射線）通過物質被吸收時，可使組成物質的分子分解成為正負離子，稱為電離作用，離子的多少和物質吸收的X射線量成正比。通過空氣或其他物質產生電包離作用，利用儀表測量電離的程度就可以計算x射線的量。檢測設備正是由此來實現對零件探傷檢測的線還有其他作用，如感光、熒光作用等。
(2) X射線檢測原理：
式中：AI/I稱為物體對比度（，是射線強度。AI是射線強度增量）；／真是物質線衰減系數；／A，是缺陷線衰減系數；厶y是射線照射方向上的厚度差；n是散射比。從此式我們可以得知，只要缺陷在透射方向上具有一定的尺寸、其衰減系數與物體的線衰減系數具有一定差別，并且散射比控制在一定范圍，我們就能夠獲得由于缺陷存在而產生的對比度差異，從而發現缺陷。
(3) 內部缺陷成像原理

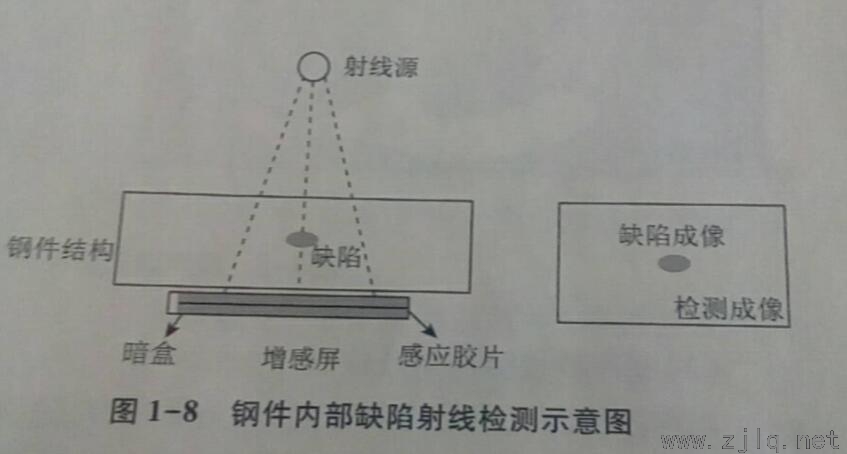

X射線影像形成的基本原理（圖l—8），是由于X射線的特性和零件的致密度與厚度之差異所致。
