(1)隧道掘進的方向、里程和高程測設
洞外平面和高程控制測量完成后，即可求得洞口點(各洞口至少有兩個)的坐標和高程，根據設計參數計算洞內中線點的設計坐標和高程。坐標反算得到測設數據，即洞內中線點與洞口控制點之間的距離、角度和高差關系。測設洞內中線點位。
① 掘進方向測設數據計算

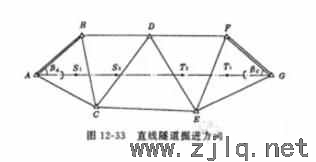

如圖12-33所示一直線隧道的平面控制網，A、月、C、…、G為地面平面控制點。其中A、G為洞口點，多l(xiāng)、5z為設計進洞的第1、第2個中線里程樁。為了求得A點洞口中線掘進方向及掘進后測設中線里程樁31，用坐標反算公式求測設數據：
對于G點洞口的掘進測設數據，可以作類似的計算。

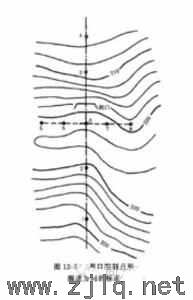

對于中間具有 曲線的隧道，如圖12-34所示，隧道中線轉折點C的坐標和曲線半徑只已由設計文件給定。因此，可以計算兩端進洞中線的方向和里程并測設。當掘進達到曲線段的里程以后，按照測設線路工程平面圓曲線的方法測設曲線上的里程樁。
② 洞口掘進方向標定
隧道貫通的橫向誤差主要由隧道中線方向的測設精度所決定，而進洞時的初始方向尤為重要。因此，在隧道洞口，要埋設若干個固定點，將中線方向標定于地面，作為開始掘進及以后與洞內控制點聯測的依據。如圖12-35所示，用1、2、3、4標定掘進方向，再在洞口點火與中線垂直方向上埋設5、6、7、8樁。所有固定點應埋設在不易受施工影響的地方，并測定入點至2、3、6\7點的平距。這樣，在施工過程中可以隨時檢查或恢復洞口控制點的位置和進洞中線的方向及里程。
③洞內中線和腰線的測設
中線測設：根據隧道洞口中線控制樁和中線方向樁，在洞口開挖面上測設開挖中線，并逐步往洞內引測中線上的里程樁。一般，當隧道每掘進20m要埋沒一個中線里程樁。 中線樁可以埋設在隧道的底部或頂部，如圖12-36所示。
腰線測設：在隧道施工中，為了控制施工的標高和隧道橫斷面的放樣，在隧道巖壁上，每隔一定距離(5-10m)測設出比洞底設計地坪高出1m的標高線，稱為腰線。腰線的高程由引入洞內的施工水準點進行測設。由于隧道的縱斷面有一定的設計坡度，因此，腰線的高程按設計坡度隨中線的里程而變化，它與隧道的設計地坪高程線是平行的。
④掘進方向指示
隧道的開挖掘進過程中，洞內工作面狹小，光線暗淡。因此，在隧道掘進的定向工作中，經常使用激光準直經緯儀或激光指向儀，以指示中線和腰線方向。它具有直觀、對其他工序影響小、便于實現自動控制等優點。例如，采用機械化掘進設備，用固定在一定位置上的激光指向儀，配以裝在掘進機上的光電接收靶，當掘進機向前推進中，方向如果偏離了指向儀發出的激光束，則光電接收靶會自動指出偏移方向及偏移值，為掘進機提供自動控制的信息。
(2)洞內施工導線和水準測量
①洞內導線測量
測設隧道中線時，通常每掘進20m埋設一個中線樁。由于定線誤差，所有中線樁不可能嚴格位于設計位置上。所以，隧道每掘進至一定長度(直線隧道約每隔100m左右，曲線隧道按通視條件盡可能放長)布設一個導線點，也可以利用埋設的中線樁作為導線點，組成洞內施工導線。導線的轉折角采用DJ2級經緯儀至少觀測兩個測回。距離用經過檢定的鋼尺或光電測距儀測定。洞內施工導線只能布置成支導線的形式，并隨著隧道的掘進逐漸延伸。支導線缺少檢核條件，觀測應特別注意，轉折角應觀測左角和右角，邊長應往返測量。根據導線點的坐標來檢查和調整中線校位置。隨著隧道的掘進，導線測量必須及時跟上，以確保貫通精度。
②洞內水準測量
用洞內水準測量控制隧道施工的高程。隧道向前掘進，每隔；200-500M應設置一個洞內水準點，并據此測設腰線。通常情況下、可利用導線點作為水準點，也可將水準點埋設在洞頂或洞壁上，但都應力求穩固和便于觀測。洞內水準線路也是支水準線路，除應往返觀測外，還須經常進行復測。
(3)盾構施工測量
盾構法是隧道施工采用的一項綜合性施工技術，它是將隧道的定向掘進、運輸、襯砌、安裝等各工種組合成一體的施工方法。其工作深度可以很深，不受地面建筑和交通的影響，機械化和自動化程度很高，是一種先進的土層隧道施工方法，廣泛用于城市地下鐵道、越江隧道等工程的施工中。

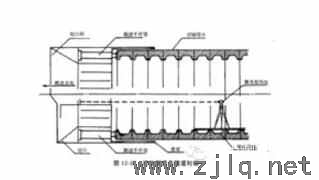

盾構的標準外形是圓筒形，也有矩形、半圓形等與隧道斷面相近的特殊形狀。圖12-37所示為圓筒形盾構及隧道襯砌管片的縱剖面示意圖。切口環是盾構掘進的前沿部分，利用沿盾構圓環四周均勻布置的推進千斤頂，頂住己拼裝完成的襯砌管片(鋼筋混凝土預制)，使盾構向前推進。
盾構施工測量主要是控制盾構的位置和推進方向。利用洞內導線點測定盾構的位置（當前空間位置和軸線方向）。用激光經緯儀或激光定向儀指示推進方向，用千斤頂編組施以不同的推力，進行糾偏，即調整盾構的位置和推進方向。
