鋼結構廠房安全檢測方案
更新時間:2021-04-10 17:51
  |
閱讀量:
字號:
A+ A- A
某公司擬對一幢鋼結構廠房?jī)?nèi)的設備進行調整布置,為了解房屋的完損現狀,擬對該房屋進行安全檢測。

1檢測范圍

位于         市       區      路           號,建筑面積約      m2。

2檢測依據

(1)《房屋質量檢測規程》(DG/TJ08-79-2008);
(2)《既有建筑物結構檢測與評定標準》(DG/TJ08-804-2005);
(3)《鋼結構檢測與鑒定技術規程》(DG/TJ08-2011-2007);
(4)《建筑變形測量規程》(JGJ 8-2007);
(5)《黑色金屬硬度及相關強度換算值》(GB/T 1172)
(6)《鋼結構設計規范》(GB50017-2003);
(7)《地基基礎設計規范》(DGJ08-11-2010);
(8)其它相關技術性規范規程。

3工作內容

根據目前初步調查的結果,我站擬布置如下檢測工作內容:
(1)房屋的建筑、結構概況和使用情況調查;
(2)調查與檢測房屋相關的竣工圖紙和改造資料;
(3)根據原設計圖紙,檢查復核房屋軸線尺寸、結構構件布置和使用、改造情況;
(4)現場調查房屋構件的開裂、變形等損壞情況;
(5)鋼結構梁柱節點的焊縫或螺栓連接檢測;
(6)主要結構構件現有強度等級測定;
(7)房屋傾斜率、不均勻沉降現狀檢測;
(8)根據現場檢測結果和委托方的設備調整情況,進行房屋承載力計算分析;
(9)在現場檢測和計算的基礎上,對檢測房屋按鑒定規程進行安全性等級評定;
(10)對房屋的現狀提出合理化建議。

4主要檢測方法

4.1房屋概況和使用情況調查

信息采集途徑主要為向業主、原設計單位等了解和收集施工圖紙、地質勘探報告,然后根據收集到的圖紙,對原結構進行復核。主要采用測量?jī)x器(激光測距儀、鋼卷尺、全站儀等)測量房屋的軸線、標高以及墻、柱、梁等主要結構構件的截面尺寸和實際定位尺寸。

同時,對房屋目前的使用情況進行現場調查,包括:現有生產設備的平面布置,設備的重量,吊頂設備層內的設備放置情況和重量。

4.2房屋改造相關資料調查

信息采集途徑主要為向業主了解和收集。收集的資料包括:施工圖紙,設計變更,技術核定單,驗收記錄等。
收集完畢后,調查該房屋的改造情況、改造后的承載設計值、典型節點處理方法、施工時間和驗收情況。

4.3房屋損壞情況調查

對房屋內有損壞和明顯變形的結構構件進行重點檢測,另外,對房屋的梁、柱、樓板和圍護結構進行普查(注:需具備現場檢測條件)。對存在的損壞現象采用測量、文字描述、圖文照片等方式進行詳細記錄,并根據現場檢測情況,繪制損壞構件的平面分布示意圖。具體如下:
(1)檢查房屋的鋼結構梁、柱的變形損壞情況,調查中采用Nikon電子全站儀(型號:DTM-452C)與建筑工程質量檢測器(型號:JZC-2型)相結合的方式測量變形情況。
(2)檢查鋼構件的銹蝕情況。
(3)鋼結構涂裝檢測(防銹涂層、防火涂料)。
(4)檢查房屋主體鋼構的連接節點是否存在斷裂、變形等損壞情況。
(5)檢查混凝土樓板的開裂、變形情況。
(6)檢查房屋圍護結構的開裂和變形損壞情況,確定損壞程度。
(7)檢查圍護結構與鋼結構主體之間的開裂、脫開情況,調查房屋是否因下沉而引起兩者之間的連接損壞。
(8)檢查室外散水與房屋主體之間的脫開情況。

4.4鋼結構梁柱節點的焊縫或螺栓連接檢測

4.4.1焊縫連接

焊縫檢測內容為:焊縫外觀質量、焊縫尺寸。
焊縫外觀質量檢查采用目測方法,檢查內容包括:裂紋、咬邊、根部收縮、弧坑、電弧擦傷、表面夾渣、焊縫飽滿程度、表面氣孔和腐蝕程度。
焊縫尺寸檢查采用量具卡規進行量測,測量焊縫長度和高度是否滿足要求。

4.4.2螺栓連接

螺栓檢測內容為:螺栓斷裂、松動、脫落、螺桿彎曲、連接零件是否齊全和銹蝕程度。若為高強度螺栓,則增加滑移變形、連接板螺孔擠壓破壞的檢測內容。
螺栓連接檢測的方法為觀察、錘擊檢查。

4.5鋼材現有強度等級測試

根據現場實際情況,采用里氏硬度儀(型號:TH110)抽樣檢測主體鋼構的表面硬度,然后按《黑色金屬硬度及相關強度換算值》(GB/T 1172)換算鋼材的抗拉強度。

4.6房屋傾斜現狀、不均勻沉降情況檢測

(1)房屋的不均勻沉降情況檢測
采用DSZ3自動安平水準儀,對房屋的水平度按三等變形測量的要求進行測量,其高程中誤差±0.50mm,相鄰點高程中誤差±0.30mm。根據建筑物原同一設計標高上各測點的高差和水平距離,計算出房屋的相對水平度差值率,分析、判斷建筑物的不均勻沉降現狀。
(2)房屋整體傾斜率檢測
采用J2光學經緯儀或電子全站儀,按照變形測量中投點法的有關規定,以建筑物的外墻線的頂點及相應底部?jī)牲c(diǎn)標志作為觀測點,測定偏移值。觀測中采用正倒鏡兩次讀數,取正倒鏡觀測成果的中數作為最終成果。這項測試是針對建筑物的傾斜率是否滿足國家相關規范要求。

4.7分析和評估

根據現場調查、檢測結果,按《鋼結構檢測與鑒定技術規程》(DG/TJ08-2011-2007)的相關規定對該房屋進行分析評估。

4.8建議措施

根據檢測評估結果,對該房屋存在的結構損壞及缺陷按《房屋修繕工程技術規程》等技術規范規程的要求,提出相應的維修加固建議,以供委托方進行參考。

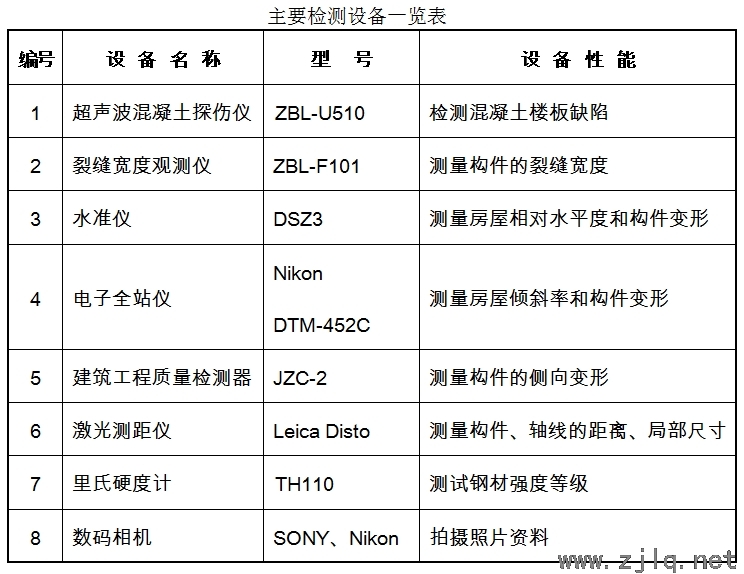

5投入本項目的儀器設備一覽表



6實施步驟

(1)踏勘所檢測房屋的現場,了解工作條件;
(2)落實檢測人員班子,技術交底,熟悉工作環境;
(3)現場房屋檢測工作和材料取樣工作開展;
(4)整理檢測測試數據、圖表、照片等資料,并進行計算分析,作出書面檢測報告;
(5)總師室審核檢測報告后,正式遞交委托方。

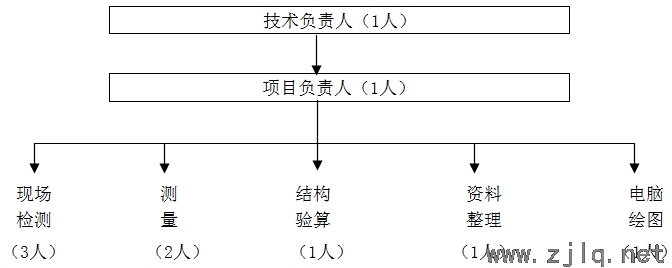

7項目組織管理體系

8檢測的進度安排

根據上述檢測的內容、方法,檢測時間以進場時為起點,預計現場檢測調查工作約需3個工作日左右,資料整理、報告編寫審核工作約需11個工作日左右,則總的檢測工期在3周左右。若現場檢測工作進度因甲方因素受到延誤,則總的檢測工期做相應的延長調整。

9委托方配合事項

委托方負責收集所檢測房屋的建筑、結構竣工圖紙,地質勘探報告,以及施工過程中發生的設計變更、技術核定單和驗收記錄等資料。如果有其它未列出的資料,則可一并提供。

進場前,委托方做好該房屋現場檢測時的協調配合工作,以便我站工作人員開展現場檢測工作?,F(xiàn)場檢測時,委托方負責提供電源、登高、照明等檢測條件。
