2019年5月28日檢師學社公眾號發表了一篇文章《如何理解橋梁結構健康監測系統的“結構”》，對橋梁結構健康監測系統組成結構進行了簡單介紹。最近筆者審查了多個橋梁監測系統類項目，對系統組成結構的劃分可謂五花八門；此外筆者參與審查了幾部監測類標準規范，也查閱了一些發布的標準規范，發現規范中對監測系統組成結構也未有較為明確的規定。為此，我們重新提提這個問題，以引起各方面的足夠的重視。
之所以要提監測系統組成結構，有幾方面的原因：
（1）有個大家共識的通用的系統組成架構體系，便于技術交流。如果沒有統一的架構，無論是技術審查還是技術研討，頗有各說各話，弄不好還得中途打斷問問那個子系統是做啥的來著。
（2）利于監測系統設計的標準化。如果系統結構劃分合理，設計文件闡述的體系上也會比較有條理，而且在編制預算中也比較利于工程量的統計。
（3）利于系統的大規模拓展。目前全國橋梁監測系統大規模建設，如果對系統組成結構理解到位，能夠在此基礎上進行系統的各種類型的改進和擴展。
Part 1.橋梁結構健康監測系統組成結構
下圖1是香港昂船洲大橋（包括其他幾座橋梁）在橋梁結構健康監測系統設計中標準的系統結構層次劃分，

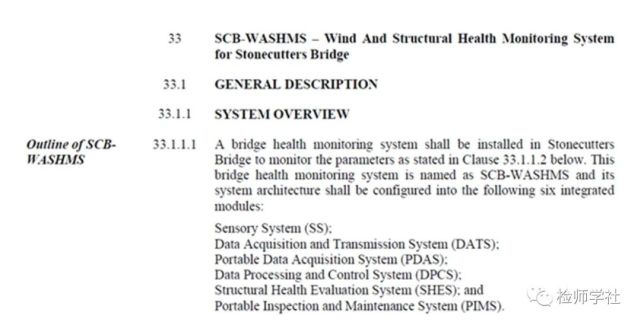

圖1 香港昂船洲橋監測系統結構劃分
系統分為四個部分：
• Sensor System（SS）傳感器系統
• Data Acquisition andTransmission System(DATS)數據采集與傳輸系統
• Data Processing and ControllingSystem(DPCS)數據處理與控制系統
• Structural Health EvaluationSystem(SHES)結構健康評估系統
• Portable Inspection andMaintenance system(PIMS)便攜檢測和維護系統
我們在學習前人經驗基礎上，對系統結構劃分做了簡單的改變和修正。基于對整個系統的理解，我們認為數據控制與采集更為接近，都是通過采集系統來實現其控制（改變采集設定的參數以及對傳感器的遠程診斷等）功能，所以與采集合并為“采集與控制子系統”，而將數據傳輸單列出來。于是我們給出的橋梁結構健康監測系統結構層次劃分如下：
• Sensor System（SS）傳感器系統
• Data Acquisition andControlling System（DACS）數據采集與控制系統
• Data Transmission System(DTS) 數據傳輸系統
• Data Processing and (DPCS)數據處理與管理系統
• Structural Health EvaluationSystem(SHES)結構健康評估系統
上述系統是從系統“縱向”來看，也就是說給定一種監測參數，比如加速度，那么加速度計就是傳感器，采集加速度計的設備就是“采集系統”，對加速度最大值分析、時程數據顯示以及簡單的時頻變換等就是“數據處理”，存入數據庫系統或者從數據庫系統取出以及存儲策略等就是“數據管理”，通過加速度測量數據分析結構模態或者更深入分析結構損傷等就是“結構評估”。從橫向來看，會有不同的監測參數，請見圖2。這種結構劃分也比較符合信號—數據—模型—知識的信息處理流程。

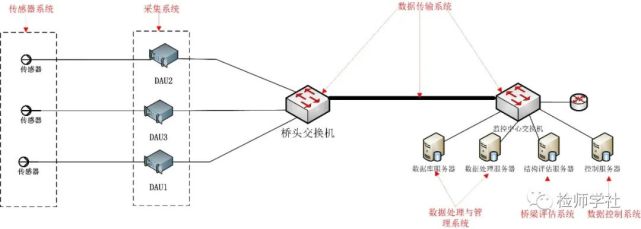

圖2 結構監測系統構成示意圖
（1）傳感器子系統
根據系統設計中不同的監測參數選擇對應的傳感器，傳感器子系統中不包括軟件，在設計中往往需要繪制傳感器布點圖，通過布點圖能夠?qū)彶椴键c位置和數量的合理性，同時能夠精準統計傳感器數量和型號。
（2）數據采集與控制子系統
數據采集能夠把傳感器獲取的沒有任何物理意義的模擬信號（電壓、電流和光信號等）轉換成數字化信號，同時信號轉變成有物理意義的數據，如應變，振動等。不同傳感器應用不同的采集設備進行數據采集，這部分需要設計傳感器與采集設備之間的拓?fù)潢P(guān)系。對采集行為的控制，包括診斷，采集頻率調整，時鐘同步性設計等也通過采集設備來實現。數據采集與控制子系統包括硬件，也包括采集與控制和診斷等軟件。
根據橋梁空間位置，在橋梁上布設多個采集站，DAU （Data AcquisitionUnit ）。每個采集站可包含不同類型不同數量采集設備，同時配備共用的配電、數據匯線和往遠端傳輸?shù)慕粨Q機等。采集站只是具有不同采集設備在一個地點的位置意義，不能作為獨立的子系統來看待。
有的傳感器是無線傳感器，無線傳感器往往是把數字量向外傳輸。此類傳感器內部集成了數據采集模塊和無線發射模塊，從系統結構上仍然與上述監測系統結構劃分相符合。
（3）數據傳輸子系統
數據傳輸子系統包括各種數據傳輸線路和相關的交換機等設備。傳輸網絡包括幾種:從傳感器到DAU傳輸網絡，暫且稱呼為局部傳輸網絡；從DAU到橋梁交換機的傳輸網絡，暫且稱為二級傳輸網絡；從橋頭交換機到監控中心交換機的傳輸網絡，暫且稱為“骨干傳輸網絡”。和監控中心的布線等。
隨著通信技術的發展，之前從橋位到監控中心往往使用光纖，目前來看可以采用無線傳輸網絡，比如4G網絡。以往從DAU到橋頭交換機也采用光纖傳輸，目前甚至可以直接從DAU將數據傳輸?shù)奖O(jiān)控中心，甚至直接上傳到云端。
（4）數據處理與管理子系統
橋梁結構健康監測系統建設目的是獲取數據，對數據進行處理，為橋梁安全評估和養護提供支持。數據處理包括兩個層面，第一層面是計算機能夠自動實現的，這部分工作劃分在數據處理與管理子系統，第二層面是需要專業知識和專業軟件，需要專業人士通過人機交互才能完成的，劃分在結構健康評估子系統中。
數據處理與管理子系統主要包括：
• 能夠自動實現的數據處理，如最大值統計，頻譜變換，雨流統計，軸載統計等等。
• 數據顯示與展示。
• 數據庫，包括自建數據庫還是把數據傳到云端進行管理。
• 數據共享等策略和管理等。
（5）結構健康評估系統
結構評估系統不單單指橋梁承載能力評估，凡是需要知識模型，需要人工進行分析的計算統稱為橋梁評估系統的應有功能。比如基于加速度數據的結構模態識別分析、結構損傷識別分析、汽車荷載模型統計分析、風荷載統計分析以及橋梁承載能力評估等，這些評估分析往往需要購買或者開發相應的專業軟件。
Part 2.橋梁結構健康監測系統體系結構的拓展
鑒于目前全國范圍內大規模建設橋梁結構健康監測系統，一些新的概念也出來了，比如橋梁集群監測系統，省級數據平臺，部級數據平臺等等。這里我們簡單談?wù)勆鲜鰳蛄航Y(jié)構健康監測系統體系結構的拓展性。
1.數據采集運維平臺系統
以某省份為例，120座橋梁監測系統，假設每座橋梁8臺采集設備，全部下來有近1000臺采集設備；假設每座橋梁150支傳感器，全部下來有近20000萬支傳感器。這么龐大數量的硬件，靠傳統的人工運維是很難管起來的?？梢越梃b數據中心服務器運維模式，在采集設備之上布設數據采集運維平臺系統，圖3，對這些硬件的狀態進行監控，及時發現損害的設備以及時更換維修。

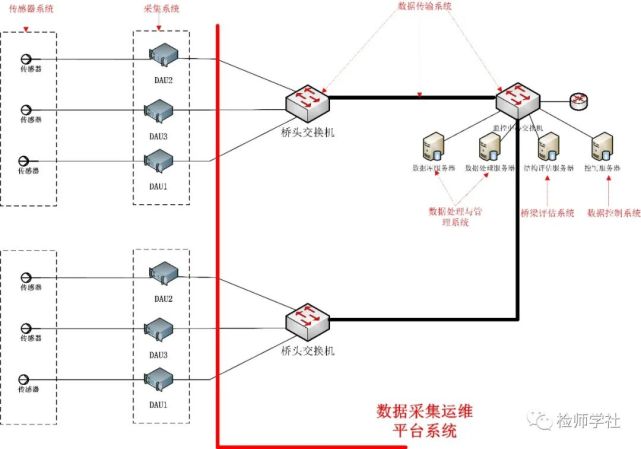

圖3 拓展1：數據運維平臺系統
2.數據平臺
交通運輸部《公路長大橋梁結構健康監測系統建設實施方案》中明確提出了各省須建設面向省內所有橋梁監測系統的省級數據平臺，簡稱“省級平臺”。就我們了解來看，各個地區如何建設省級平臺還都不太明晰，有的省份把之前集群橋梁監測系統的監測數據平臺改吧改吧就變成了省級數據平臺。
省級“數據平臺”可以考慮將結構健康監測系統中的“數據庫”抽取出來，建設各個業主共用的數據平臺，圖4。在共用的省級數據平臺上考慮數據監管、管理、安全、共享策略等工作。該平臺只針對數據的管理，可以布設在云端，或建設私有云，相當于Data+Cloud，而各個業主的監測平臺負責數據管理分析挖掘和展示，相當于SaaS。

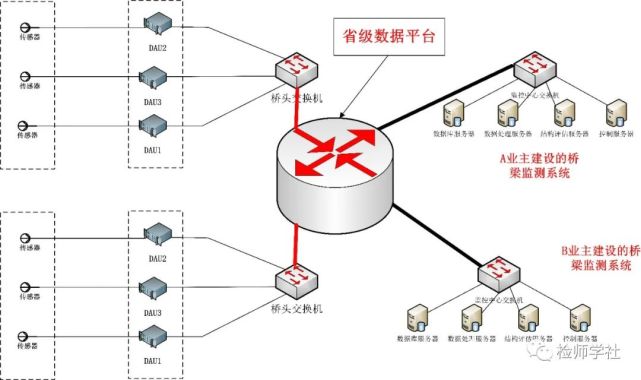

圖4拓展2：省級數據平臺
3.分布式監測
我們在第三代橋梁結構健康監測綜合解決方案中提出了“分布式監測”的概念，比如比較難度大的結構模態監測委托于比較專業的技術團隊，該團隊負責傳感器和采集設備安裝，所有橋梁模態分析等專項監測服務。

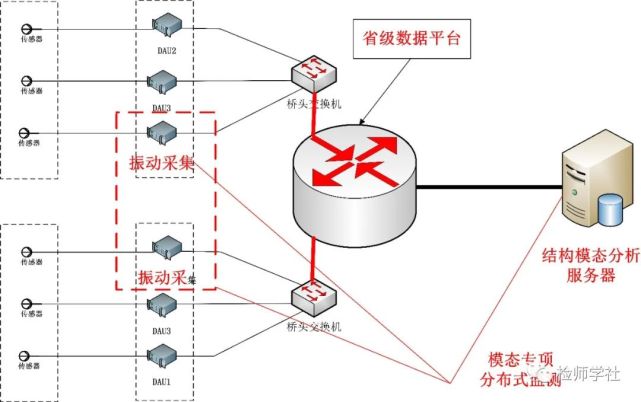

圖5 拓展3：分布式監測
4.分布式數據分析
與橋梁監測相關的深入數據挖掘往往大學和科研院所做的多，從整個監測系統體系設計上應該為高校等研究機構提供數據接口，使得這些研究成果能夠用于橋梁監測的工程實踐，更好的指導橋梁評估和養護決策。

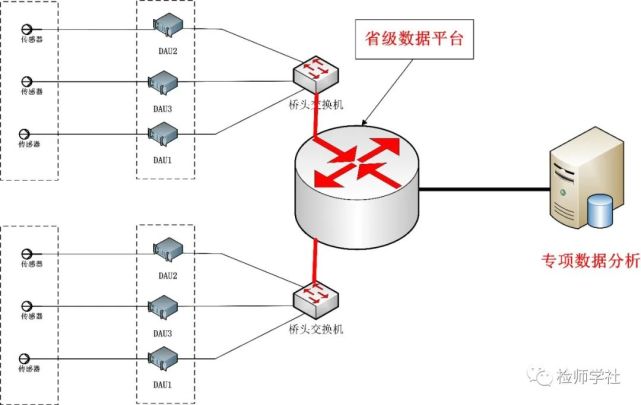

圖6拓展4：分布式數據挖掘
通過橋梁監測系統體系結構的拓展分析，我們可以發現，將傳統的監測系統體系結構中某部分拿出來進行功能拓展，就可以滿足目前大規模橋梁監測系統建設。如果體系結構劃分不清，那么在系統拓展中難以做到邏輯自洽性，甚至造成系統總體架構的混亂。
Part3. 大型橋梁數字化管養系統
橋梁監測數據和人工檢測數據的融合是行業共識，甚至不夸張地說，絕大部分橋梁養護管理決策依靠人工檢測數據。橋梁健康管理大數據系統的數據之大不在于傳感器收集數據之多，而在于能夠應用于大數據分析方法。從投入產出比來看，在此次大規模橋梁監測系統建設之際，拿出一小部分經費，在這些大型橋梁上開發數字化橋梁管養系統，針對人工檢測數據和監測數據融合分析，其效益遠遠高于監測系統本身。
有的監測系統設計中設計了人工巡檢系統，但是擔憂交通運輸部因為這個不屬于監測系統建設范疇而將補貼經費取消。監測系統建設目的不是為了炒概念，而是為了橋梁更好的進行養護管理，為此我們建議相關主管部門不必拘泥于概念成立與否，凡是利于大橋養護的投入都值得支持。但是值得一提的是，目前的巡檢系統都是信息化系統，跟數字化系統有本質的區別，而我們更加提倡的是數字化系統。
2022年1月24日
