路面在車輪作用下產生沉降,其總變形值即總彎沉值。當車輪荷載卸除后,路面便向上回彈,其回彈變形值即是回彈彎沉值??倧澇僚c回彈彎沉之差便是殘余彎沉。一般總彎沉比回彈彎沉大,表明路面除了產生彈性變形外還產生塑性變形。若總彎沉等于回彈彎沉,表明路面是完全彈性體。若總彎沉小于回彈彎沉,表明路面產生隆起的塑性變形。
一是利用彎沉儀量測路面表面在標準軸載作用下的輪隙回彈彎沉值,用作評定路面強度的指標,二是通過對路面結構分層測定所得的回彈彎沉值,根據彈性體系垂直位移理論解,反算路面各結構層的材料回彈模量值。

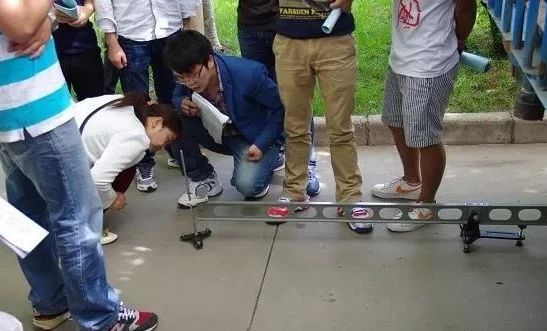

用彎沉指標來表示強度的做法早在20世紀30年代便開始了。美國在50年代研制了貝克曼彎沉梁。我國也仿照貝克曼彎沉梁研制了現在的彎沉儀。為了提高量測精度和解決彎沉量測時支座位移的問題,前蘇聯、瑞士、法國研制了光學彎沉儀,它的特點是把測點與讀數裝置分開,消除了支座位移的影響。近年來像日本、丹麥等國研制了動力式落錘彎沉儀,用以量測沖擊荷載作用下路面表面的彎沉,它可模擬快速行車對路面的彎沉效應。貝克曼梁法測彎沉屬傳統方法,速度慢,靜態測試,比較成熟,目前屬于標準方法。

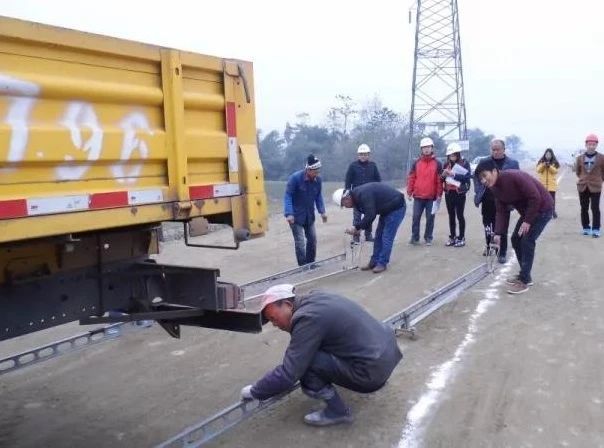

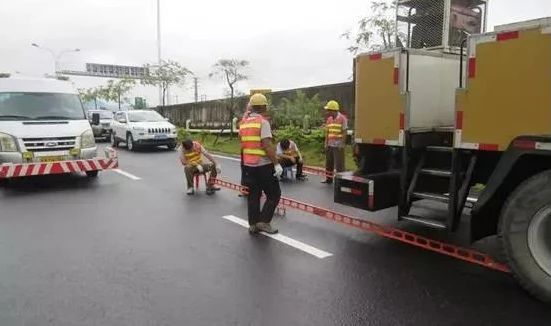

彎沉檢測步驟:
① 檢查并保持測定用標準車的車況及制動性能良好,輪胎胎壓符合規定充氣壓力。
② 向汽車車槽中裝載(鐵塊或集料),并用地中衡稱量后軸總質量及單側輪荷載,均應符合要求的軸重規定,汽車行駛及測定過程中,軸重不得變化。
③ 測定輪胎接地面積:在平整光滑的硬質路面上用千斤頂將汽車后軸頂起,在輪胎下方鋪一張新的復寫紙和一張方格紙,輕輕落下千斤頂,即在方格紙上印上輪胎印痕,用求積儀或數方格的方法測算輪胎的接地面積,準確到0.1 cm2。
④ 檢查彎沉儀百分表量測靈敏情況。
⑤ 計算后輪的單位面積壓力及荷載當量圓直徑:
⑥ 當在瀝青路面上測定時,用路表溫度計測定試驗時的氣溫及路表溫度(一天中氣溫不斷變化,應隨時測定),并通過氣象臺了解前5d的平均氣溫(日最高氣溫及最低氣溫的平均值)。
⑦ 記錄瀝青路面修建或改建材料、結構、厚度、施工及養護等情況。
